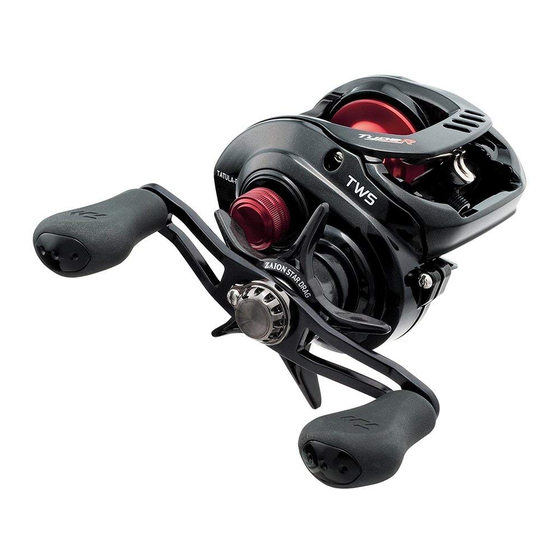

Daiwa TATULA-R100H Operating Instructions

6Y5501010
TATULA TYPE-R 100H/XS/HL/XSL
Baitcasting Reel
Operating Instructions

■Spool Tensioning

■Spulenspannung
■Tensión de bobina
■Réglage de tension de bobine
Turn spool tension control Drehen Sie das Einstellrad
cap, beneath star drag, für den Spulenwiderstand
in a clockwise direction to unter der Sternbremse im
increase spool tension and Uhrzeigersinn, um den
remove end play from Widerstand zu erhöhen und
spool shaft. das Spiel am Spulenschaft
zu reduzieren.
Tourner le bouton de Gire la tapa de control de
contrôle de lancer situé tensión del carrete, debajo
sous le frein en étoile dans del freno de estrella, en la
le sens des aiguilles d'une dirección de las agujas del
montre pour augmenter la reloj para incrementar la
résistance de blocage de la tensión de la bobina y para
bobine et pour éliminer le eliminar la holgura final del
jeu axial de la bobine. eje de la bobina.

■Star Drag

■Sternbremse
■Frein étoile ■Freno de estrella
Turn star drag forward to Drehen Sie die Sternbremse
increase drag tension. im Uhrzeigersinn, um die
Bremskraft zu erhöhen.
Tourner le frein étoile vers Gire el freno de estrella por
l'avant pour augmenter la delante para incrementar la
résistance de blocage. tensión del freno.

■Fast Spool Changes

■Schnelle Spuländerung
■Changement rapide de bobine ■Cambios rápidos de bobina
1. Loosen the screw located in the center of the Magforce
adjusting dial on the side plate.
2. Turn the side plate counterclockwise (Right model) or
clockwise (Left model).
Then simply remove the side plate.
1. Desserrer la vis située au centre de la molette
d'ajustement du système magforce sur la flasque du
moulinet.
2. Tourner la flasque dans le sens inverse des aiguilles
d'une montre pour la retirer.
1. Lösen Sie die Schraube in der Mitte des Magforce
Reglers, der sich an der Seitenplatte befindet.
2. Drehen Sie die Seitenplatte gegen den Uhrzeigersinn
(rechtes Modell) oder im Uhrzeigersinn (linkes Modell).
Danach können Sie die Seitenplatte einfach entfernen.
1. Afloje el tornillo situado en el centro del dial de ajuste
Magforce en la tapa lateral.
2. Gire la placa lateral en sentido contrario a las agujas del
reloj (modelo Derecha) o en el sentido de las agujas del
reloj (modelo Izquierda).
Después simplemente retire la tapa lateral.
(Right model)
(Left model)
Printed in Thailand
Thank you for choosing TATULA TYPE-R Vielen Dank, dass Sie sich für die TATULA TYPE-R
baitcasting reel. Baitcasting-Rolle entschieden haben.
Please read the following carefully and Bitte lesen Sie Folgendes aufmerksam durch
familiarize yourself with the reel. und machen Sie sich mit der Rolle vertraut.
Merci d'avoir choisi ce moulinet Le agradecemos por haber adquirido el carrete
TATULA TYPE-R tambour Tournant. casting TATULA TYPE-R.
Lisez attentivement les indications fournies Lea cuidadosamente la siguiente información y
pour apprécier au mieux votre moulinet. familiarícese con el carrete.

■Autocast

■Autocast
■Lancer 'Auto-Cast' ■Lanzamiento automático
The Autocast clutch Die Autocast-Kupplung löst die
disengages the spool for Spule beim Auswerfen. Wenn
casting. Pressing your Sie Ihren Daumen auf die
thumb against the aufgespulte Schnur halten,
spooled line, simply rock drücken Sie den Hebel der
the thumb downward to Autocast-Kupplung durch eine
depress the Autocast kurze Abwärtsbewegung des
clutch lever. Daumens herab.
The T-WING will then Dadurch wird der T-WING in
move to the casting die Casting-Position gestellt.
position.
L'embrayage Autocast libère la bobine pendant El embrague de lance automático
le lancer. Tout en maintenant le pouce appuyé desengancha la bobina para realizar el
sur la bobine, vous pouvez enclencher le lance. Al pulsar su pulgar contra la línea
système 'Auto-Cast' en glissant le pouce vers le embobinada, simplemente balancee el pulgar
bas et appuyer sur le levier d'embrayage. hacia abajo para presionar la palanca del
Ainsi, le T-WING se place en position de lancer. embrague de lance automático.
Y, el T-WING adopta la posición de lanzamiento.
■Handling precaution nahmen beim Umgang
■Vorsichtsma ß
■Précaution de manipulation ■Precaución de uso
Do not attempt to Versuchen Sie nicht den
operate the T-WING by T-WING mit der Hand zu
hand because it is liable bedienen, da er sonst schnell
to break. kaputt geht.
Ne pas tenter de faire No trate de operar el T-WING
fonctionner le T-WING con la mano porque es
à la main car il est probable que se rompa.
susceptible de se briser.
Turn the Mag Dial left and right. Adjustment can be
performed through 20 steps (MIN = 0, MAX = 20).
Perform adjustment by aligning the ▲ mark with the
desired number on the graduate scale.
Turning the dial toward MIN weakens the braking force,
while turning it toward MAX increases the braking force.

■How to Adjust Magforce-Z Anti-Backlash Control

Adjust spool tension so spool turns freely, but without
lateral side-play in spool shaft. If you have not used a reel
equipped with Magforce-Z previously, start test casting at
dial setting "20", gradually reducing the dial setting until
you achieve the distance and backlash control you need for a specific lure weight.
NOTE: For maximum performance, the Magforce-Z mechanism should be kept clean and free of
lubricant.
Déplacez votre MAGDIAL vers la droite ou la gauche en le tournant. Vous pouvez effectuer un
réglage à 20 degrés (MIN=0, MAX=20).
Si vous le tournez vers MIN, la force de freinage diminue et, en le tournant vers MAX,
celle-ci augmente.
■Cadran Magforce-Z
Permet un contrôle anti-perruque progressif sur une large plage de réglage.
Plus la valeur adoptée au cadran est élevée et plus la bobine tourne vite, c'est-à-dire plus le
contrôle anti-perruque est efficace.
Régler la résistance de la bobine afin que celle-ci tourne librement, sans toutefois produire un
jeu latéral de l'axe de la bobine. Pour le premier essai avec un moulinet équipé de ce dispositif,
régler le cadran sur le "20" et réduire progressivement le réglage jusque à ce que la distance et le
contrôle de rattrapage du jeu appropriés soient obtenus pour le poids spécifique du leurre.
NOTE: Le mécanisme Magforce-Z doit toujours rester propre et exempt d'huile pour donner les
meilleurs résultats.
Drehen Sie das Mag Dial Einstellrad nach links und rechts.
Die Einstellung kann in 20 Schritten vorgenommen werden (MIN = 0, MAX = 20).
Nehmen Sie die Einstellung vor, indem Sie die ▲-Markierung auf die gewünschte Nummer auf
der Kreisskala ausrichten.
Wenn Sie das Einstellrad in Richtung MIN drehen, verringert sich die Bremskraft, während sie
sich erhöht, wenn Sie das Rad in Richtung MAX drehen.
■Justieren der Magforce-Z Anti-Backlash Kontrolle
Justieren Sie die Spulspannung, sodass die Spule frei laufen kann, allerdings ohne Seitenspiel
im Spulenschaft. Wenn Sie bisher noch keine Spule mit Magforce-Z verwendet haben,
nehmen Sie zuerst einen Testwurf bei der Reglereinstellung "20" vor und reduzieren Sie die
Reglereinstellung schrittweise, bis Sie den für das entsprechende Ködergewicht benötigten
Abstand und die Rückschlagskontrolle erhalten.
HINWEIS: Um eine maximale Leistung zu erhalten, vergewissern Sie sich, dass der Magforce-Z
Mechanismus frei von Schmutz und Schmiermittel ist.
Gire el dial hacia la izquierda y hacia la derecha.
El ajuste se puede realizar en 20 pasos (MÍN = 0, MÁX = 20).
Realice el ajuste alineando la marca ▲ con el número deseado en la escala de graduación.
Al girar el dial hacia MÍN se debilita la fuerza de frenado, mientras que al girarlo hacia MÁX se
incrementa la fuerza de frenado.
■Cómo ajustar el Control Anti-Retroceso del Magforce-Z
Ajuste la tensión de la bobina de manera que la bobina gire libre, pero sin juego lateral en el eje
de la bobina. Si no ha utilizado nunca antes un carrete equipado con un Magforce-Z,
empiece con lanzamientos de prueba ajustando el dial a "20", y reduciendo gradualmente el
ajuste del dial hasta conseguir la distancia y el control del retroceso que necesite para un
señuelo de un determinado peso.
NOTA: Para conseguir el máximo rendimiento, el mecanismo Magforce-Z debe conservarse
limpio y sin lubricante.
■Precautions in handling ■Vorsicht bei der Handhabung
■Précaution d'utilisation ■Precauciones para el uso
Sometimes the shock leader knot fails to pass smoothly
through the level wind.
In such a case, it is recommended that you pull the knot
outward from the rod guide.
Forcefully operating the clutch when the shock leader knot
is caught in the T-WING may cause it to break.
Le nœud d'arraché peut parfois avoir des difficultés à
passer par le dispositif d'enroulement.
Dans un tel cas, il est conseillé de tirer le nœud vers
l'extérieur du guide de la canne.
Manipuler de force l'embrayage alors que la jointure du
nœud est coincée dans le T-WING peut être à l'origine
d'une panne.
Es kann vorkommen, dass der Schlagschnurknoten nicht fehlerfrei durch die Stufenwinde gleitet.
In diesem Fall empfehlen wir Ihnen, den Knoten außerhalb der Rutenführung zu legen.
Wenn das Knotenbindungsteil im T-WING hängen bleibt und Sie die Kupplung gewaltsam lösen,
kann dies zu Schäden führen.
En algunas ocasiones el nudo del puente no consigue pasar suavemente por el guía-hilos.
En este caso, se recomienda que tire el nudo hacia fuera desde la guía de la caña.
Si hace funcionar el embrague forzándolo cuando hay un enredo del sedal en el T-WING, puede
estropearse.

■Lubrication

■Schmierung
Grease gearing, clutch system parts with a quality light-grade grease. Schmieren Sie Getriebe und Kupplungssystem mit einem leichten
Oil spool shaft ends, worm track gears, ball bearings and bushings. Qualitätsfett ein.

■Warranty

Ölen Sie beide Spulenschaftenden, Schneckenradgetriebe, Kugellager und
Daiwa will repair or replace any Daiwa reel which proves defective in Buchsen entsprechend mit Öl ein.
workmanship or materials within one year from the date of original
■Garantie
purchase. This warranty gives you specific legal rights and you may also Daiwa wird innerhalb eines Jahres ab dem ursprünglichen Kaufdatum jede
have other rights which vary from state to state. Retain your sales slip as Daiwa-Rolle reparieren oder ersetzen, die einen Defekt an der
proof of purchase date in the event warranty work becomes necessary. Verarbeitung oder dem Material aufweist. Diese Garantie räumt Ihnen
This warranty does not cover lost parts, malfunctions or damage due to spezifische Rechte ein, neben denen Sie u.U. noch weitere besitzen,
abuse, accident or normal wear, or cleaning or relubrication required due die von Land zu Land unterschiedlich sind. Für den Fall, dass von der
to owner's failure to provide reasonable and necessary maintenance. Garantie Gebrauch gemacht werden muss, bewahren Sie bitte Ihren
Repairs to your Daiwa reel due to abnormal use, modification or beyond Kaufbeleg als Nachweis des Kaufdatums auf. Diese Garantie deckt keine
the warranty period are available for a reasonable charge, from Daiwa's verlorenen Teile, Fehlfunktionen oder Schäden aufgrund von Missbrauch,
Factory Service Department. Unfällen oder normalem Verschleiß sowie Reinigungs- oder

■Warranty Repairs and Service

Schmierarbeiten ab, die nötig werden, sollte der Besitzer angemessene
Daiwa reels needing warranty work should be sent postage prepaid to und notwendige Wartungsarbeiten vernachlässigen.
Daiwa's Factory Service Department. If repairs beyond the terms of the Reparaturen an Ihrer Daiwa-Rolle, die durch unsachgemäße Verwendung
warranty are required, we'll make them for a reasonable charge for parts oder Modifikationen oder nach Ablauf der Garantiezeit nötig werden,
and labor. An invoice will accompany the repaired reel when it is returned können gegen ein angemessenes Entgelt vom Daiwas Factory Service
to you. Non-Warranty repairs on Daiwa reels can also be had at any Department (Daiwa-Werk, Abteilung Kundendienst) durchgeführt werden.
Daiwa Authorized Service Station nationwide. ■Reparaturen und Wartung im Rahmen der Garantie

■Parts Orders

Daiwa-Rollen, an denen Garantiearbeiten nötig sind, sollten mit im Voraus
Your parts list shows all parts numbers for your reel. Order parts by REEL bezahltem Porto an das Daiwas Factory Service Department (Daiwa-Werk,
MODEL NO. and PART NO. after identifying the needed parts on the parts Abteilung Kundendienst) geschickt werden. Sollten Reparaturen nötig
list. Include both numbers for each part with your order. Send order to sein, die von der Garantie nicht abgedeckt sind, führen wir diese gegen
the Daiwa Factory Service Department. You will be advised of parts prices ein angemessenes Entgelt für Ersatzteile und Arbeitsaufwand durch.
before shipment. Eine Rechnung wird der reparierten Rolle beigelegt, wenn diese an Sie
zurückgeschickt wird. Reparaturarbeiten außerhalb der
■Note
The above conditions apply only to rods and reels purchased in the U.S.A. Garantiebestimmungen können auch in jeder autorisierten Daiwa Service
or Canada. Please contact your local distributor for warranty and repair Station (Daiwa-Kundendienststelle) landesweit durchgeführt werden.
service conditions for rods and reels purchased in other countries.
■Teilebestellungen
Ihre Teileliste zeigt alle Teilenummern für Ihre Rolle. Bestellen Sie
einzelne Teile mithilfe der REEL MODEL NO. (Modellnummer der Rolle)
und der PART NO. (Teilenummer), nachdem Sie die benötigten Teile auf
■Lubrification
Veuillez graisser l'engrenage, les pièces de système d'embrayage avec une der Teileliste bestimmt haben. Für jedes Teil sollten beide Nummern in
graisse à viscosité légère de qualité. Ihrer Bestellung enthalten sein. Senden Sie Ihre Bestellung an das Daiwa
Veuillez huiler les deux extrémités de l'arbre de bobine, les engrenages par Factory Service Department (Daiwa-Werk, Abteilung Kundendienst).
vis sans fin, les roulements à billes et les coussinets. Sie werden vor dem Versand über die Preise der Teile informiert.
■Garantie ■Hinweis
Die obenstehenden Bedingungen gelten nur für Ruten und Rollen,
Daiwa s'engage à réparer ou à remplacer tout moulinet présentant des
die in den U.S.A. oder Kanada erworben wurden. Bitte wenden Sie sich an
défauts d'exécution ou des détériorations du matériel au cours de l'année
Ihren Vertrieb vor Ort, um Informationen zu Garantie- und
suivant la date d'achat. Cette garantie offre des droits spécifiques, qui
peuvent cependant varier selon les pays. Conserver votre bordereau Reparaturbedingungen für Ruten und Rollen zu erhalten, die in anderen
d'achat, certifiant la date d'acquisition, en vue de toute réclamation Ländern erworben wurden.
éventuelle. Cette garantie ne s'applique pas aux pertes de pièces, aux
défauts de fonctionnement ou aux détériorations du fait d'une
manipulation erronée, d'un accident ou de l'usure normale ou causés par
un entretien non approprié (graissage, nettoyage) de la part de
l'utilisateur. Toute réparation nécessaire du fait de l'usure normale,

■Precautions

de modifications ou après la date de validité de la garantie sera assurée
1. It is recommended that you wash the reel with water after use.
par le service après-vente Daiwa, à un prix modéré.
・Tighten the drag and then wash the reel with freshwater for
■Entretien et réparation sous Garantie
Les moulinets Daiwa défectueux seront envoyés au service après-vente between one and two minutes.
Daiwa, en port payé. En cas de réparations après la date d'expiration de la ・Detach the spool, and wash it with water.
(If you attach the spool to the body of the reel while it is wet,
garantie, Daiwa se chargera de ces réparations à un prix modéré.
the motion of the spool pulley will be adversely affected.
Le matériel réparé sera renvoyé avec une facture. La réparation d'un
Before installing the spool, wipe away all traces of moisture on it.)
moulinet sans garantie pourra également être prise en charge par un
・Wipe away moisture, tighten the drag, and then allow the reel to
concessionnaire Daiwa.
dry in a location that is not exposed to direct sunlight.
■Commande des Pièces de Rechange
2. If the worm shaft or pillar is dirty, remove the dirt with a cotton swab,
La nomenclature décrit les noms de toutes les pièces et leurs numéros.
Toute commande sera accompagnée du N° de moulinet et du N° de pièce or the like.
et sera adressée au service après-vente Daiwa. Le tarif des pièces pourra 3. Please do not leave grease or oil on the surface of the handle knob
vous être communiqué avant expédition si vous le souhaitez. Renseignez- for long periods of time, as this may cause it to swell or change
shape.
vous auprès de votre revendeur.
■Remarque
Les conditions ci-dessus ne concernent que les cannes à pêche et les
moulinets achetés aux E-U ou au Canada. Pour les conditions de garantie
et de service de réparations des cannes à pêche et des moulinets achetés
dans d'autres pays consulter son distributeur local.
■Précautions
1. Il est recommandé de nettoyer le moulinet à l'eau après utilisation.
・Serrez le frein puis nettoyez le moulinet à l'eau claire pendant une
à deux minutes.
●DAIWA CORPORATION ●DAIWA (AUSTRALIA) ・Décrochez la bobine et nettoyez-la à l'eau.
11137 Warland Drive PTY. LTD.
(Si vous fixez la bobine au corps du moulinet alors qu'elle est
Cypress, CA 90630 U.S.A. Unit K, 134-140 Old Pittwater
mouillée, le mouvement de la poulie de bobine en sera
Phone: (562) 375-6800 Road Brookvale,
défavorablement affecté. Avant l'installation de la bobine, essuyez-
N.S.W. 2100 Australia
en toute trace d'humidité.)
●DAIWA FRANCE S.A.S Phone: (2) 8644 8644
B.P. 30208 25 Boulevard Industriel ・Essuyez toute humidité, serrez le frein, puis laissez le moulinet sécher
76304 Sotteville Les Rouen Cedex, ●DAIWA CORMORAN
dans un endroit qui n'est pas exposé aux rayons directs du soleil.
France SPORTARTIKEL-
2. Si l'arbre de la vis sans fin ou l'axe sont sales, nettoyez la saleté avec un
Phone: (2) 3291 9650 VERTRIEBS GMBH
coton-tige ou un équivalent.
Industriestrasse 28 D-82194
●DAIWA SPORTS LIMITED Gröbenzell, Germany 3. Ne pas laisser la surface du pommeau de la poignée maculée de graisse
Netherton Industrial Estate Wishaw Phone: (81) 42-50050
ou d'huile pendant une longue période.
ML2 OEY Lanarkshire, Scotland U.K.
Cela peut provoquer sa dilatation ou déformation.
Phone: (1698) 355723
■Caution! ■VORSICHT!
■Avertissement ! ■¡ATENCIÓN!
Please note that when applying upward tension to the line
using your index finger, any attempt to raise the fishing
line too far in an upward direction, as illustrated,
may cause the line to slip off the narrow T-Wing
levelwinding aperture thereby leading to poor reel
performance.
Lors d'une utilisation de la ligne tendue vers le haut avec le
doigt comme sur l'illustration, veuillez éviter de relever le
doigt de façon excessive car cela peut déloger la ligne de la
partie étroite du T-WING et provoquer un mauvais
embobinage du fil.
Seien Sie vorsichtig, wenn Sie, wie in der Abbildung, mit dem Finger von unten Spannung auf die
Leine ausüben und den Finger dabei stark anheben. Es kann vorkommen, dass die Leine sich vom
schmalen Abschnitt des T-WING löst und die Funktionalität der Spule beeinträchtigt wird.
Cuando aplique tensión a la línea hacia arriba con el dedo como se indica en la imagen,
preste atención porque si sube demasiado el dedo, la línea puede salir de la parte estrecha del
T-WING y empeorar la recogida del sedal.
■Lubricación
Engrase los engranajes y las partes del sistema de encaje del carrete con
una grasa ligera de calidad.
Aplique aceite a ambos lados del eje de la bobina, en los engranajes sin
fin, los cojinetes de bola y los bujes.
■Garantía
Daiwa reparará o reemplazará cualquier carrete Daiwa que haya resultado
defectuoso en cuanto a su fabricación o en los materiales usados durante
un año a partir de la fecha de compra original. Esta garantía le otorga
derechos legales específicos y podría también contar con otros derechos
que difieren de país en país. Conserve su recibo de compra para
comprobar la fecha de compra en caso de que se requiera un trabajo de
garantía. Esta garantía no cubre piezas perdidas, el funcionamiento
incorrecto o daños debido al abuso, accidente o desgaste normal,
o la limpieza o re-lubricación requerida debido a fallas del propietario a
proporcionar el mantenimiento razonable y necesario.
Las reparaciones de su carrete Daiwa a causa de un uso anormal,
modificaciones o después del periodo de garantía están disponibles por un
cargo razonable en el departamento de servicio de fábrica de Daiwa.
■Reparaciones y servicio de garantía
Los carretes Daiwa que requieran un trabajo de garantía deben ser
enviados previo pago postal al departamento de servicio de fábrica de
Daiwa. Si se requieren reparaciones fuera de los términos de la garantía,
los realizaremos por un cargo razonable por el valor de las piezas y del
trabajo requeridos. Se adjuntará una factura al carrete reparado cuando le
desea devuelto. Las reparaciones que no están cubiertas por la garantía
para los carretes Daiwa también se pueden realizar en cualquier centro de
servicio autorizado de Daiwa.
■Pedido de piezas
La lista de piezas le muestra todos los números de pieza para su carrete.
Pida las piezas por medio del NO. DE MODELO DE CARRETE y NO. DE
PIEZA después de identificar las piezas necesarias en la lista de piezas.
Incluya ambos números para cada pieza con su pedido. Envíe el pedido al
departamento de servicio de fábrica de Daiwa. Se le notificará el precio de
las piezas antes del envío.
■Nota
Las condiciones antes mencionadas aplican únicamente para cañas y
carretes adquiridos en los Estados Unidos o en Canadá. Póngase en
contacto con su distribuidor local para saber las condiciones de garantía y
del servicio de reparación para las cañas y carretes adquiridos en otros
países.
■Vorsichtsmaßnahmen
1. Es wird empfohlen, dass Sie die Rolle nach dem Einsatz mit
Wasser waschen.
・Ziehen Sie die Bremse fest und waschen Sie anschließend
die Rolle ein bis zwei Minuten lang mit Süßwasser.
・Trennen Sie die Spule ab und waschen Sie sie mit Wasser.
(Wenn Sie die Spule an das Gehäuse die Rolle anbringen,
während sie noch nass ist, wird die Bewegung des Spulen-
Riemenrads negativ beeinträchtigt. Wischen Sie alle
Feuchtigkeitsspuren weg, bevor Sie die Spule anbringen.)
・Wischen Sie Feuchtigkeit weg, ziehen Sie die Bremse fest und
lassen Sie die Rolle anschließend an einem Ort ohne direkte
Sonneneinstrahlung trocknen.
2. Wenn die Wormshaft oder der Träger schmutzig ist, entfernen
Sie den Schmutz mit einem Wattestäbchen oder etwas Ähnlichem.
3. Lagern Sie den Handgriff nicht über längere Zeit, wenn sich darauf
Schmiermittel oder Öl befindet.
Das Anschwellen des Materials führt zu einer Materialveränderung.
■Precauciones
1. Es recomendable lavar el carrete con agua después de usarlo.
・Tense el arrastre y lave a continuación el carrete con agua
frescadulce durante entre uno y dos minutos.
・Separe la bobina y lávela con agua.
(Si junta la bobina al cuerpo del carrete mientras esté mojada,
el movimiento de la polea del carrete se verá afectado
negativamente. Antes de instalar la bobina, seque cualquier signo
de humedad.)
・Seque la humedad, tense el arrastre y, a continuación, deje que el
carrete se seque en un lugar no expuesto directamente a la luz solar.
2. Si el tornillo sin fin o la rueda dentada estuvieran sucios, limpie la
suciedad con un copo de algodón o algo similar.
3. No deje grasa y aceite adheridos en la superficie de la perilla de la
manija (handle knob) durante largos periodos de tiempo.
Puede causar dilatación y malformaciones.
