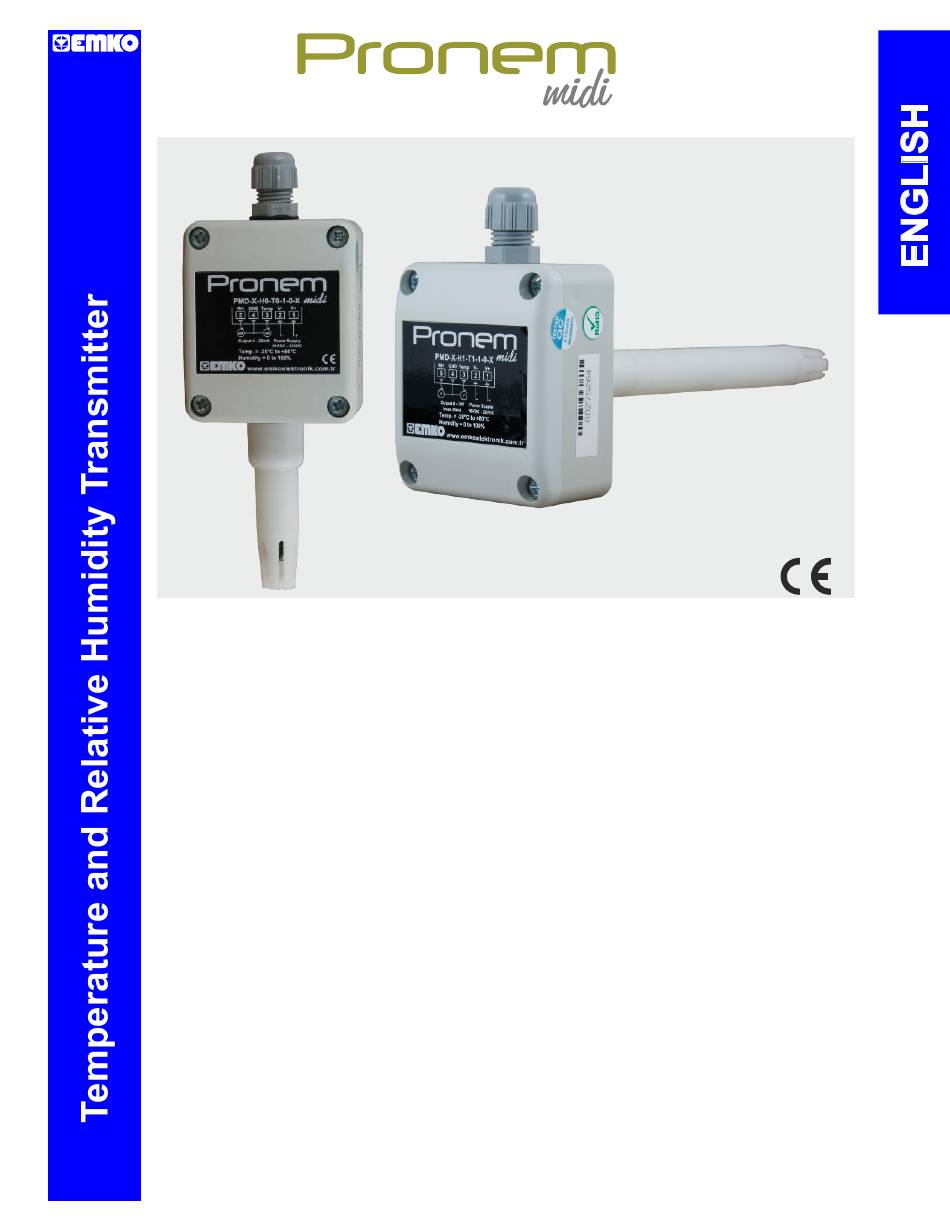

EMKO Pronem midi Instruction Manual

Temperature and relative humidity transmitter

Hide thumbs

page of 20

/ 20
Bookmarks

Available languages

Quick Links

Download this manual

- Adjusted temperature and relative humidity sensor

- On ordering, user selectable analog temperature

and/or relative humidity outputs

- On ordering, user selectable temperature and relative

humidity values can be read via serial communication

- High analog output accuracy

- High stability on analogue outputs related humidity

an temperature measurement

- Independent analogue output selections for humidity

and temperature

Instruction Manual. ENG PRONEM-midi 01 V04 12/14

Need help?

Do you have a question about the Pronem midi and is the answer not in the manual?

Questions and answers

Summary of Contents for EMKO Pronem midi

Page 1 - Adjusted temperature and relative humidity sensor - On ordering, user selectable analog temperature and/or relative humidity outputs - On ordering, user selectable temperature and relative humidity values can be read via serial communication - High analog output accuracy - High stability on analogue outputs related humidity an temperature measurement - Independent analogue output selections for humidity and temperature...
Page 2 Applications -HVAC/Building Controls -Poultry House Automation -Greenhouse Automation -Food Factaries and Warehouses -Cold Storage -Pharmaceutical -Air Conditioning Automation and Air Conditioners -Textile Applications -Clean Rooms and Laboratory Electrical Connections Voltage (2-10V, 0-10V) Temp. Out RH out Applications Power Supply Current (4-20mA) Temp.
Page 3 Technical Specifications Performance Measurement Range (RH) 0...100 %RH Measurement Range (T) -20...+80°C Accuracy (RH) +/- 2 %RH (Typ) at 23°C Accuracy (T) +/- 0.1°C (Typ) at 23°C Stability (RH) <1 %RH/year (Typ) Stability (T) <0.04°C/year (Typ) Hysteresis (RH) +/-1 %RH Hysteresis (T) +/- 0.1°C Electrical Specifications...
Page 4 Dimension Duct mount type Ø20 mm Ø15.4 mm 48 mm 60 mm The PG7 cable gland size is good for cables 3 mm to 6.5 mm diameter! Dimension Wall mount type 60 mm 48 mm Ø20 mm Ø15 4 mm The PG7 cable gland size is good for cables 3 mm to 6.5 mm diameter!
Page 5 Ordering Codes www.emkoelektronik.com.tr...
Page 6 - Eingestellter Sensor für Temperatur und relative Feuchte - Auf Bestellung, vom Anwender wählbare analoge Temperatur- und/oder Feuchteausgänge - Auf Bestellung, können vom Anwender wählbare Temperatur- und rF-Werte über die serielle Schnittstelle ausgelesen werden - Hohe analoge Ausgangsgenauigkeit - Hohe Stabilität auf analogen Ausgängen für Feuchte- und Temperaturmessung - Unabhängige analoge Ausgangsauswahl für Feuchte und Temperatur...
Page 7 Anwendungen -HLK/Gebäudeleittechnik -Geflügelhaus-Automatisierung -Gewächshausautomatisierung -Nahrungsmittelfabriken und Lagerhallen -Kühllager -Pharmaindustrie -Klima-Automatisierungstechnik und Klimaanlagen -Textile Anwendungen -Reinräume und Labor Elektrische Anschlüsse Stromspannung (2-10V, 0-10V) Temp. Ausg. rF Ausg. Strom- versorgung Strom (4-20mA) Temp. Ausg. rF Ausg. Strom- versorgung RS-485 Abschirmung Strom- RS-485 Schnittstelle versorgung *Nur für den Typ des aktuellen Geräts können Sie die Ausgänge in Stromschleife verwenden.
Page 8 Technische Spezifikationen Leistung Messbereich (rF) 0...100 %RH Messbereich (T) -20...+80°C Genauigkeit (rF) +/- 2 % (Typ) 23°C Genauigkeit (T) +/- 0,1°C (Typ) 23°C Stabilität (rF) <1 % rF Jahr (Typ) Stabilität (T) <0,04°C/ Jahr (Typ) Hysterese (rF) +/-1 %rF Hysterese (T) +/- 0,1°C Elektrische Spezifikationen Versorgungsspannung...
Page 9 Abmessungen Typ Kanalmontage Ø20 mm Ø15.4 mm 48 mm 60 mm Die PG7 Kabelverschraubung ist geeignet für Kabel mit 3 bis 6,5 mm Durchmesser! Abmessungen Typ Wandmontage 60 mm 48 mm Ø20 mm Ø15 4 mm Die PG7 Kabelverschraubung ist geeignet für Kabel mit 3 bis 6,5 mm Durchmesser!
Page 10 Bestellnummern www.emkoelektronik.com.tr...
Page 11 - Capteur de température et d'humidité relative réglable - Sur commande, des sorties analogiques de température et/ou d'humidité relative sélectionnables par l'utilisateur sont fournies - Sur commande, les valeurs de température et d'humidité relative sélectionnables par l'utilisateur peuvent être lues via la communication série - Sortie analogique de haute précision - Haute stabilité...
Page 12 Applications -HLK/Gebäudeleittechnik -Geflügelhaus-Automatisierung -Gewächshausautomatisierung -Nahrungsmittelfabriken und Lagerhallen -Kühllager -Pharmaindustrie -Klima-Automatisierungstechnik und Klimaanlagen -Textile Anwendungen -Reinräume und Labor Connexions électriques Tension (2-10 V, 0-10 V) Sortie Temp. Sortie HR TERRE Alimentation Courant (4-20 mA) Sortie Temp. Sortie HR TERRE Alimentation RS-485 Blindage Applications Alimentation...
Page 13 Caractéristiques techniques Performances Plage de mesure (HR) 0...100 %HR Plage de mesure (T) -20...+80°C Précision (HR) +/- 2 % (Type) à 23°C Précision (T) +/- 0,1°C (Type) à 23°C Stabilité (HR) <1 % HR an (Type) Stabilité (T) <0,04°C/ (Type) Hystérésis (HR) +/-1 %HR +/- 0,1°C...
Page 14 Dimensions Type de montage sur gaine Ø20 mm Ø15.4 mm 48 mm 60 mm La taille du presse-étoupe PG7 est appropriée pour les câbles de 3 à 6,5 mm de diamètre ! Dimension Type de montage mural 60 mm 48 mm Ø20 mm Ø15 4 mm La taille du presse-étoupe PG7 est appropriée pour les câbles de 3 à...
Page 15 Codes de commande www.emkoelektronik.com.tr...
Page 16 - Sensor de humedad relativa y temperatura ajustado - Salidas de humedad relativa y/o temperatura analógica seleccionable por el usuario en el pedido - Los valores de humedad relativa y temperatura seleccionables por el usuario en el pedido se pueden leer a través de la comunicación de serie - Alta precisión de la salida analógica - Alta estabilidad en las salidas analógicas relacionadas...
Page 17 Aplicaciones -Controles de edificios/climatización -Automatización de gallineros -Automatización de invernaderos -Almacenes y fábricas de comida -Almacenamiento en frío -Farmacias -Automatización de aire acondicionado y climatizadores -Aplicaciones textiles -Laboratorios y ambiente estéril Conexiones eléctricas Tensión (2-10 V, 0-10 V) Sal. temp. Sal.
Page 18 Especificaciones técnicas Rendimiento Intervalo de medición (HR) 0...100 %HR Intervalo de medición (T) -20...+80°C Precisión (HR) +/- 2 % (tipo) 23°C Precisión (T) +/- 0.1°C (tipo) 23°C Estabilidad (HR) <1 % HR año (tipo) Estabilidad (T) <0.04°C/ año (tipo) Histéresis (HR) +/-1 %HR Histéresis (T) +/- 0,1°C...
Page 19 Dimension s Tipo de montaje de conducto Ø20 mm Ø15.4 mm 48 mm 60 mm ¡El tamaño del prensacables PG7 es adecuado para los cables de 3 mm a 6,5 mm de diámetro! Dimensiones Tipo de montaje en pared 60 mm 48 mm Ø20 mm Ø15 4 mm...
Page 20 Códigos de pedido www.emkoelektronik.com.tr...
