INSTALLATION GUIDE
Contents:
Purpose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Signal Meter Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Before Using The Signal Meter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Site Survey . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Zip Code Reference Template . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Appearance of device and accessories may vary.
Note: This manual contains important safety and operating information. Please read and follow
the instructions in this manual. Failure to do so could be hazardous and result in damage to your
Signal Detector.

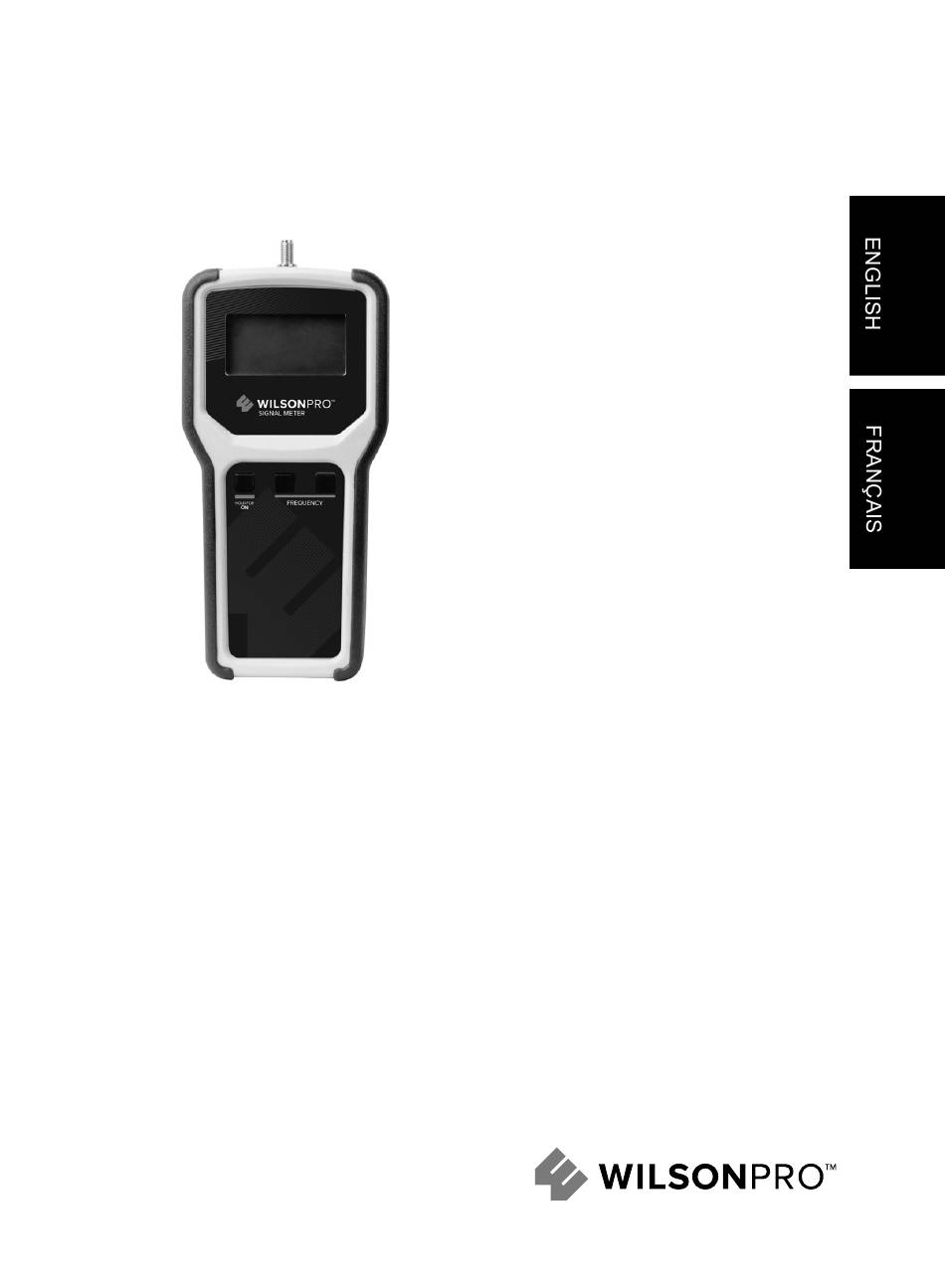

Signal Meter
A Wilson Electronics Brand

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 460118 and is the answer not in the manual?

Questions and answers

Summary of Contents for WILSON PRO 460118

  • Page 1: Table Of Contents

    INSTALLATION GUIDE Signal Meter Contents: Purpose ........... . 1 Signal Meter Operation .

  • Page 2: Purpose

    • Mapping The Outside Frequency Environment • Mounting Your Outside Directional Antenna • Maximizing WilsonPro Signal Booster Coverage WARNING: DO NOT ATTACH DIRECTLY TO YOUR BOOSTER. THIS WILL DAMAGE YOUR SIGNAL METER. 460118 Kit Zero Gain Signal Meter DC Plug-In 5.5V/2A AC Power Antenna Power Supply &...

  • Page 3: Signal Meter Operation

    Signal Meter Operation To Turn the Device On Hold the LEFT button for 3 seconds. The device will begin with the operational mode that was last used. There are three operational modes: 1. Single Frequency – A single frequency can be selected where bandwidth is approximately 1.5 MHz.
  • Page 4 The bands are: Settings Menu • BAND 12/13/17 – LTE 1. In the settings menu, there are (728-756 MHz) two selections: • BAND 5 – CELL (869-894 MHz) a. Sleep Timer • BAND 25 – PCS (1930-1995 MHz) b. Backlight •...

  • Page 5: Before Using The Signal Meter

    This will prove invaluable as you are called back to work in those areas. To Find Your Wireless Providers Mini-USB Licensed Broadcast Frequencies: 1. Go to (case sensitive) http:// wireless2.fcc.gov/UlsApp/ UlsSearch/searchLicense.jsp 2. Look for the “Specialized Search” heading on the right 2.

  • Page 6: Site Survey

    the wireless provider. You should Finding Strongest Outdoor Signal find the carrier there. Again, tech support can assist if needed. 8. Check that the license is “Active” under “Status.” Don’t waste time chasing expired or canceled leases. 9. Click “(View Frequencies)” or look at “Associated Signal Meter Frequencies”...
  • Page 7 antenna to the meter with the supplied Checking Inside Coverage Area cable and adaptors, and use the supplied mast mount as a handle for the antenna. In this configuration, you Inside Panel Antenna can now use the meter as a directional signal finder to optimize antenna placement.
  • Page 8 Zip Code: 700 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 800 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 1900 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 2100 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. Contact Wilson Electronics Customer Support Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com.
  • Page 9 Zip Code: 700 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 800 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 1900 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 2100 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. Contact Wilson Electronics Customer Support Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com.
  • Page 10 Zip Code: 700 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 800 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 1900 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 2100 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. Contact Wilson Electronics Customer Support Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com.
  • Page 11 Zip Code: 700 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 800 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 1900 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. 2100 MHz Band CARRIER PRIMARY FREQ. SECONDARY FREQ. Contact Wilson Electronics Customer Support Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com.

  • Page 12: Specifications

    30-Day Money-Back Guarantee All WilsonPro products are protected by WilsonPro 30-day money-back guarantee. If for any reason the performance of any product is not acceptable, simply return the product directly to the reseller with a dated proof of purchase. 3-Year Warranty WilsonPro Signal Boosters are warranted for three (3) years against defects in workmanship and/or materials.
  • Page 13 Guide de l’utilisateur Détecteur de signal Table des matières: Objectif ..........1 Fonctionnement du détecteur de signal .
  • Page 14 • Montage de l’antenne directionnelle extérieure • Optimisation de la couverture de votre amplifi cateur de signal AVERTISSEMENT: N’ATTACHEZ PAS LE DISPOSITIF DIRECTEMENT À VOTRE AMPLIFICATEUR. CELA ENDOMMAGERAIT VOTRE DÉTECTEUR DE SIGNAL. 460118 Kit Antenne gain Détecteur de Bloc d’alimentation Bloc signal zéro...

  • Page 15: Fonctionnement Du Détecteur De Signal

    Fonctionnement du Pour afficher le menu principal: détecteur de signal 1. Appuyez sur le bouton LEFT (GAUCHE) pendant 2 secondes. Pour allumer le dispositif Appuyez sur le bouton LEFT (GAUCHE) pendant 3 secondes. Le dispositif se met en marche avec le mode opérationnel utilisé...
  • Page 16 3. Puissance du spectre – Le 3. Pour sélectionner une option, spectre complet de la bande mettez-la en évidence, puis s’affiche sur l’écran. appuyez sur le bouton RIGHT (DROITE). a. Changez les fréquences en appuyant sur le bouton 4. Pour annuler et retourner au MIDDLE (CENTRE) ou le mode opérationnel précédent, bouton RIGHT (DROITE).

  • Page 17: Avant D'utiliser Le Détecteur De Signal

    bouton LEFT (GAUCHE) pour travaillez, les noter avant d’arriver sur annuler tout changement. Cela le lieu de travail. Visitez le site web vous renvoie au menu principal. de la FCC pour cela (voir ci-dessous) et faites une recherche pour trouver la licence pour le code postal en Chargement de l’appareil question.

  • Page 18: Évaluation Du Site

    besoin d’aide pour effectuer la and Market Area» (Spectre recherche, contactez le service et zone commerciale) pour de Soutien technique au 866- identifier la fréquence exacte 294-1660. que votre fournisseur utilise dans votre code postal. Prenez - 700 MHz - Recherchez «728-757» également note des fréquences - 850 MHz - Recherchez «869-894»...
  • Page 19 Ensuite, à l’aide du détecteur de signal est le plus faible, et notez-les dans équipé de l’antenne fournie, notez la votre carnet. Prévoyez une antenne force du signal de chaque côté du pour panneau tous les 4000 pieds bâtiment pour tous les fournisseurs carrés à...

  • Page 20: Codes Postaux

    Codes postaux: Bande 700 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 800 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 1900 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 2100 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Contact Wilson Electronics Support Technique Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com...
  • Page 21 Codes postaux: Bande 700 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 800 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 1900 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 2100 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Contact Wilson Electronics Support Technique Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com...
  • Page 22 Codes postaux: Bande 700 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 800 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 1900 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 2100 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Contact Wilson Electronics Support Technique Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com...
  • Page 23 Codes postaux: Bande 700 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 800 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 1900 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Bande 2100 MHz OPÉRATEUR FRÉQUENCE PRINCIPALE FRÉQUENCE SECONDAIRE Contact Wilson Electronics Support Technique Team with any questions at 866-839-9361 or email: tech@wilsonelectronics.com...

  • Page 24: Caractéristiques

    Garantie de satisfaction de 30 jours Tous les produits WilsonPro sont couverts par la garantie de satisfaction de 30 jours de WilsonPro. Si, pour une raison quelconque, le rendement du produit n’est pas acceptable, il vous suffit de le retourner au revendeur avec une preuve d’achat datée. Garantie de 3 ans Les amplificateurs de signal de WilsonPro sont garantis contre tout défaut de fabrication ou de matériaux pendant trois (3) ans.
