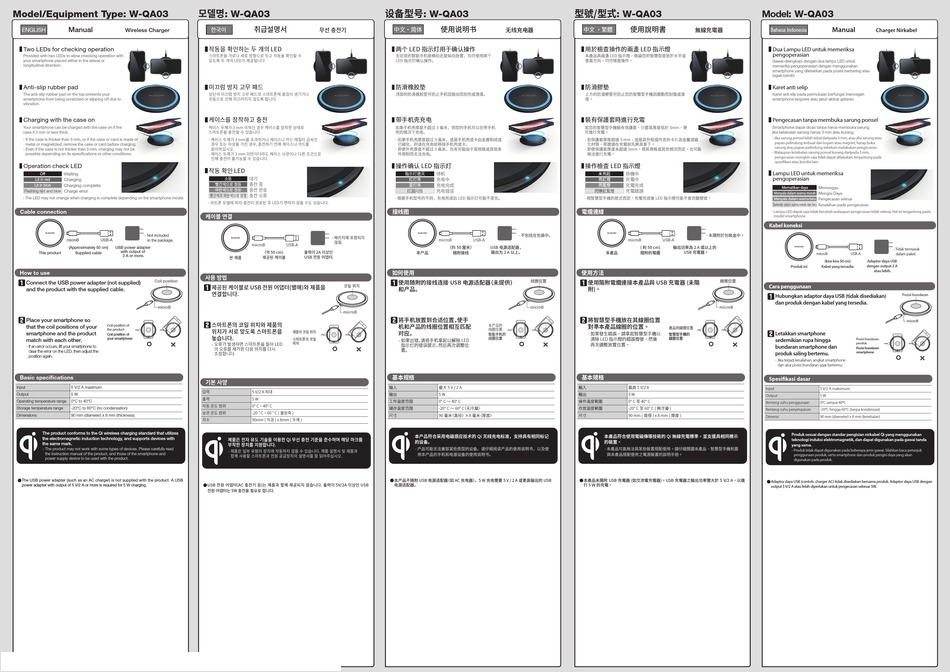

Elecom W-QA03 Manual

Model/Equipment Type: W-QA03
Manual
ENGLISH Wireless Charger
Two LEDs for checking operation
Provided with two LEDs to allow checking operation with
your smartphone placed either in the lateral or
longitudinal direction.
Anti-slip rubber pad
The anti-slip rubber pad on the top prevents your
smartphone from being scratched or slipping off due to
vibration.
Charging with the case on
Your smartphone can be charged with the case on if the
case if 3 mm or less thick.
- If the case is thicker than 3 mm, or if the case or card is made of
metal or magnetized, remove the case or card before charging.
- Even if the case is not thicker than 3 mm, charging may not be
possible depending on its specifications or other conditions.
Operation check LED
Off Waiting
Charging
Lit in red
Lit in blue Charging complete
Flashing red and blue Charge error
- The LED may not change when charging is complete depending on the smartphone model.
Cable connection
- Not included
microB USB-A in the package.
(Approximately 50 cm) USB power adapter
with output of
This product Supplied cable
2 A or more.
How to use
Coil position
Connect the USB power adapter (not supplied)
and the product with the supplied cable.
microB
Place your smartphone so
that the coil positions of your Coil position of
the product
smartphone and the product
Coil position of
match with each other. your smartphone
- If an error occurs, lift your smartphone to
clear the error on the LED, then adjust the
position again.
Basic specifications
Input 5 V/2 A maximum
Output 5 W
Operating temperature range 0°C to 40°C
Storage temperature range -20°C to 60°C (no condensation)
Dimensions 90 mm (diameter) x 8 mm (thickness)
The product conforms to the Qi wireless charging standard that utilizes
the electromagnetic induction technology, and supports devices with
the same mark.
- The product may not work with some types of devices. Please carefully read
the instruction manual of the product, and those of the smartphone and
power supply device to be used with the product.
The USB power adapter (such as an AC charger) is not supplied with the product. A USB
power adapter with output of 5 V/2 A or more is required for 5 W charging.
모델명: W-QA03
취급설명서
한국어
무선 충전기
작동을�확인하는�두�개의 LED
스마트폰을�가로나�세로�방향으로�두고�작동을�확인할�수
있도록�두�개의 LED가�제공됩니다
미끄럼�방지�고무�패드
상단의�미끄럼�방지�고무�패드로�스마트폰에�흠집이�생기거나
진동으로�인해�미끄러지지�않도록�합니다.
케이스를�장착하고�충전
케이스�두께가 3 mm 이하인�경우�케이스를�장착한�상태로
스마트폰을�충전할�수�있습니다.
- 케이스�두께가 3 mm를�초과하거나�케이스나�카드�재질이�금속인
경우�또는�자성을�가진�경우, 충전하기�전에�케이스나�카드를
분리하십시오.
- 케이스�두께가 3 mm 미만이더라도�케이스�사양이나�다른�조건으로
인해�충전이�불가능할�수�있습니다.
작동�확인 LED
소등 대기
충전�중
빨간색으로�점등
충전�완료
파란색으로�점등
빨간색과�파란색으로�점멸 충전�오류
- 마트폰�모델에�따라�충전이�완료된�후 LED가�변하지�않을�수도�있습니다.
케이블 연결
- 패키지에�포함되지
않음.
microB USB-A
(약 50 cm) 출력이 2A 이상인
본�제품 제공된�케이블 USB 전원�어댑터.
사용 방법
제공된 케이블로 USB 전원 어댑터(별매)와 제품을
코일�위치
연결합니다.
microB
스마트폰의 코일 위치와 제품의
위치가 서로 맞도록 스마트폰을
제품의�코일�위치
놓습니다.
스마트폰의�코일
- 오류가 발생하면 스마트폰을 들어 LED
위치
의 오류를 제거한 다음 위치를 다시
조정합니다.
기본 사양
입력 5 V/2 A 최대
출력 5 W
작동 온도 범위 0° C ~ 40° C
보관 온도 범위 -20 ° C ~ 60 ° C ( 불응축 )
치수 90mm ( 직경 ) x 8mm ( 두께 )
제품은�전자�유도�기술을�이용한 Qi 무선�충전�기준을�준수하며�해당�마크를
부착한�장치를�지원합니다.
- 제품은�일부�유형의�장치에�작동하지�않을�수�있습니다. 제품�설명서�및�제품과
함께�사용할�스마트폰과�전원�공급장치의�설명서를�잘�읽어주십시오.
USB 전원�어댑터(AC 충전기�등)는�제품과�함께�제공되지�않습니다. 출력이 5V/2A 이상인 USB
전원�어댑터는 5W 충전을�필요로�합니다.
设备型号: W-QA03
使用说明书
中文・简体
无线充电器
两个 LED 指示灯用于确认操作
无论您的智能手机是横向还是纵向放置，均可使用两个
LED 指示灯确认操作。
防滑橡胶垫
顶部的防滑橡胶垫可防止手机因振动而刮伤或滑落。
带手机壳充电
如果手机壳厚度不超过 3 毫米，则您的手机可以在带手机
壳的情况下充电。
- 如果手机壳厚度超过 3 毫米，或是手机壳或卡由金属制成或
已磁化，则请在充电前移除手机壳或卡。
- 即使外壳厚度不超过 3 毫米，也有可能由于其规格或其他条
件限制而无法充电。
操作确认 LED 指示灯
待机
指示灯熄灭
红灯亮 充电中
充电完成
蓝灯亮
充电错误
红蓝闪烁
- 根据手机型号的不同，充电完成后 LED 指示灯可能不变化。
接线图
- 不包括在包装中。
microB USB-A
（约 50 厘米） USB 电源适配器，
输出为 2 A 以上。
本产品 随附接线
如何使用
使用随附的接线连接 USB 电源适配器 （未提供）
线圈位置
和产品。
microB
将手机放置到合适位置， 使手
机和产品的线圈位置相互匹配
本产品的
线圈位置
对应。
智能手机的
线圈位置
- 如果出错， 请将手机拿起以解除 LED
指示灯的错误提示， 然后再次调整位
置。
基本规格
输入 最大 5 V / 2 A
输出 5 W
工作温度范围 0° C ～ 40° C
储存温度范围 -20° C ～ 60° C （无冷凝）
尺寸 90 毫米 （直径） ×8 毫米 （厚度）
本产品符合采用电磁感应技术的 Qi 无线充电标准，支持具有相同标记
的设备。
- 产品可能无法兼容某些类型的设备。请仔细阅读产品的使用说明书，以及使
用本产品的手机和电源设备的使用说明书。
本产品不随附 USB 电源适配器 （如 AC 充电器） 。5 W 充电需要 5 V / 2 A 或更高输出的 USB
电源适配器。
型號/型式: W-QA03
使用說明書
中文 ・繁體
無線充電器
用於檢查操作的兩盞 LED 指示燈
本產品具兩盞 LED 指示燈，無論您的智慧型是放於水平或
垂直方向，均可檢查操作。
防滑膠墊
上方的防滑膠墊可防止您的智慧型手機因震動而刮傷或滑
落。
裝有保護套時進行充電
若您的智慧型手機裝有保護套，只要其厚度低於 3mm，便
可進行充電。
- 若保護套厚度超過 3 mm，或是其外殼或內含的卡片為金屬或磁
化材質，那麼請在充電前先將其拿下。
- 即使保護套厚度未超過 3mm，視其規格或其他情況而定，也可能
無法進行充電。
操作檢查 LED 指示燈
待機中
未亮起
亮紅燈 充電中
充電完成
亮藍燈
充電錯誤
閃爍紅藍燈
- 視智慧型手機的款式而定，充電完成後 LED 指示燈可能不會改變燈號。
電纜連線
- 未隨附於包裝盒中。
microB USB-A
( 約 50 cm) 輸出功率為 2 A 或以上的
USB 充電器。
本產品 隨附的電纜
使用方法
使用隨附電纜連接本產品與 USB 充電器 (未隨
線圈位置
附)。
microB
將智慧型手機放在其線圈位置
對準本產品線圈的位置。
產品的線圈位置
- 如果發生錯誤，請拿起智慧型手機以
智慧型手機的
清除 LED 指示燈的錯誤燈號，然後
線圈位置
再次調整放置位置。
基本規格
輸入 最高 5 V/2 A
輸出 5 W
操作溫度範圍 0° C 至 40° C
存放溫度範圍 -20° C 至 60° C ( 無冷凝 )
尺寸 90 mm ( 直徑 ) x 8 mm ( 厚度 )
本產品符合使用電磁傳導技術的 Qi 無線充電標準，並支援具相同標示
的裝置。
- 本產品可能無法與某些裝置搭配使用。請仔細閱讀本產品、智慧型手機和要
與本產品搭配使用之電源裝置的說明手冊。
本產品未隨附 USB 充電器 (如交流電充電器)。USB 充電器之輸出功率需大於 5 V/2 A，以進
行 5 Ｗ 的充電。
Model: W-QA03
Manual
Bahasa Indonesia Charger Nirkabel
Dua Lampu LED untuk memeriksa
pengoperasian
Gawai dilengkapi dengan dua lampu LED untuk
memerika pengoperasian dengan menggunakan
smartphone yang diletakkan pada posisi berbaring atau
tegak berdiri.
Karet anti selip
Karet anti slip pada permukaan berfungsi mencegah
smartphone tergores atau jatuh akibat getaran.
Pengecasan tanpa membuka sarung ponsel
Smartphone dapat dicas tanpa harus membuka sarung
jika ketebalan sarung hanay 3 mm atau kurang.
- Jika sarung ponsel lebih tebal daripada 3 mm, atau jika sarung atau
papan pelindung terbuat dari logam atau magnet, harap buka
sarung atau papan pelindung sebelum melakukan pengecasan.
- Walaupun ketebalan sarung ponsel kurang daripada 3 mm,
pengecasan mungkin saja tidak dapat dilakukan, tergantung pada
spesi kasi atau kondisi lain.
Lampu LED untuk memeriksa
pengoperasian
Menunggu
Mematikan daya
Menyala dalam warna merah Mengisi Daya
Menyala dalam warna biru Pengecasan selesai
Kesalahan pada pengecasan
Berkedip dalam warna merah dan biru
- Lampu LED dapat saja tidak berubah walaupun pengecasan telah selesai. Hal ini tergantung pada
model smartphone.
Kabel koneksi
- Tidak termasuk
microB USB-A dalam paket.
(kira-kira 50 cm) Adaptor daya USB
Produk ini Kabel yang tersedia dengan output 2 A
atau lebih.
Cara penggunaan
Hubungkan adaptor daya USB (tidak disediakan) Posisi bundaran
dan produk dengan kabel yang tersedia.
microB
Letakkan smartphone
sedemikian rupa hingga Posisi bundaran
produk
bundaran smartphone dan
Posisi bundaran
smartphone
produk saling bertemu.
- Jika terjadi kesalahan, angkat smartphone
dan atur posisi bundaran agar bertemu.
Spesi kasi dasar
Input 5 V/2 A maksimum
Output 5 W
Rentang suhu penggunaan 0°C sampai 40°C
Rentang suhu penyimpanan -20°C hingga 60°C (tanpa kondensasi)
Dimensi 90 mm (diameter) x 8 mm (ketebalan)
Produk sesuai dengan standar pengisian nirkabel Qi yang menggunakan
teknologi induksi elektromagnetik, dan dapat digunakan pada gawai tanda
yang sama.
- Produk tidak dapat digunakan pada beberapa jenis gawai. Silahkan baca petunjuk
penggunaan produk, serta smartphone dan produk pengisi daya yang akan
digunakan pada produk.
Adaptor daya USB (contoh: charger AC) tidak disediakan bersama produk. Adaptor daya USB dengan
output 5 V/2 A atau lebih diperlukan untuk pengecasan sebesar 5W.
