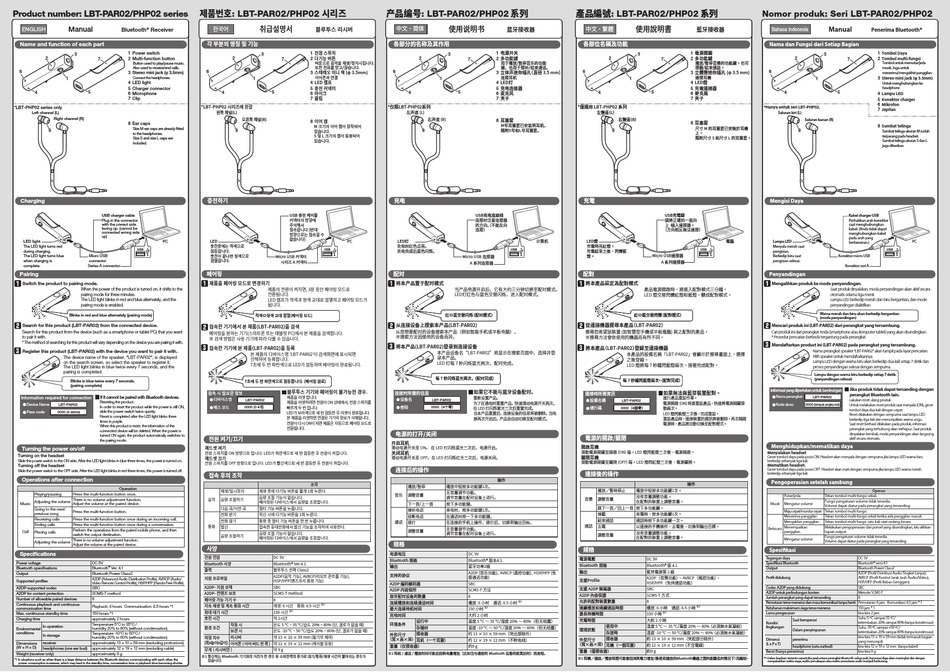

Elecom LBT-PAR02 Series Manual

Product number: LBT-PAR02/PHP02 series
Manual
ENGLISH Bluetooth Receiver
®
Name and function of each part
1 Power switch
3
2
2 Multi-function button
7
Button used to play/pause music.
Also used to receive/end calls.
6
3 Stereo mini jack (φ 3.5mm)
Connect the headphones.
1
4 LED light
5 Charger connector
5
4
6 Microphone
7 Clip
*LBT-PHP02 series only
Left channel (L)
Right channel (R)
8 Ear caps
Size M ear caps are already fitted
8
to the headphones.
Size S and size L caps are
included.
Charging
USB charger cable
Plug in the connector
with the correct side
facing up. (cannot be
connected wrong side
up)
LED light PC
The LED light turns red
during charging.
The LED light turns blue Micro USB
when charging is connector
complete. Series A connector
Pairing
Switch the product to pairing mode.
When the power of the product is turned on, it shifts to the
pairing mode for three minutes.
The LED light blinks in red and blue alternately, and the
pairing mode is enabled.
Search for this product (LBT-PAR02) from the connected device.
Search for this product from the device (such as a smartphone or tablet PC) that you want
to pair it with.
* The method of searching for this product will vary depending on the device you are pairing it with.
Register this product (LBT-PAR02) with the device you want to pair it with.
The device name of the speaker, "LBT-PAR02", is displayed
on the search screen, so select the speaker to register it.
The LED light blinks in blue twice every 7 seconds, and the
pairing is completed.
If it cannot be paired with Bluetooth devices.
Information required for connection
Resetting the product.
Device Name
LBT-PAR02
In order to reset the product while the power is still ON,
slide the power switch twice quickly.
Pass code 0000 (4 zeros)
Reset is completed after the LED light blinks three
times in purple.
When this product is reset, the information of the
connected device will be deleted. When the power is
turned ON again, the product automatically switches to
the pairing mode.
Turning the power on/off
Turning on the headset
Slide the power switch to the ON side. After the LED light blinks in blue three times, the power is turned on.
Turning off the headset
Slide the power switch to the OFF side. After the LED light blinks in red three times, the power is turned off.
Operations after connection
Operation
Playing/pausing Press the multi-function button once.
There is no volume adjustment function.
Adjusting the volume
Music Adjust the volume at the paired device.
Going to the next/
Press the multi-function button.
previous song
Receiving calls Press the multi-function button once during an incoming call.
Ending calls Press the multi-function button once during a conversation.
Perform the operations from the paired mobile phone, and then
Call Placing calls
switch the output destination.
There is no volume adjustment function.
Adjusting the volume
Adjust the volume at the paired device.
Specifications
Power voltage DC 5V
Bluetooth specifications Bluetooth ® Ver. 4.1
Output Bluetooth Power Class2
A2DP (Advanced Audio Distribution Profile), AVRCP (Audio/
Supported profiles
Video Remote Control Profile), HSP/HFP (Hands-Free Profile)
A2DP-supported codec SBC
A2DP for content protection SCMS-T method
Number of allowable paired devices 8
Continuous playback and continuous
Playback: 6 hours Communication: 6.5 hours *1
communication time
Max. continuous standby time 150 hours *1
Charging time approximately 2 hours
Temperature 5°C to 35°C /
In operation
humidity 20% to 80% (without condensation)
Environmental
conditions Temperature -10°C to 50°C /
In storage
humidity 20% to 80% (without condensation)
Dimensions receiver approximately 13 × 10 × 59 mm (excluding protrusions)
(W × H × D)
headphones (one ear bud) approximately 12 × 19 × 12 mm (excluding cable)
Weight (receiver only) approximately 9 g
*1 In situations such as when there is a large distance between the Bluetooth devices communicating with each other, the
power consumption increases, which may lead to the standby time, conversation time or playback time becoming shorter.
제품번호: LBT-PAR02/PHP02 시리즈
취급설명서
한국어
블루투스 리시버
각 부분의 명칭 및 기능
1 전원 스위치
3
2 다기능 버튼
2
7 버튼으로 음악을 재생/정지시킵니다.
또한 전화를 받고/끊습니다.
3 스테레오 미니 잭 (φ 3.5mm)
6
이어폰과 연결
1 4 LED 램프
충전 커넥터
5
6 마이크
5
4
7 클립
*LBT-PHP02 시리즈에 한함
왼쪽 채널(L)
오른쪽 채널(R)
8 이어 캡
M 크기의 이어 캡이 장착되어
있습니다.
8
S 및 L 크기의 캡이 동봉되어
있습니다.
충전하기
USB 충전 케이블
커넥터의 방향에
주의해서
접속합니다.(반대
방향으로는 접속할 수
없습니다)
LED PC
충전중에는 적색으로
점등합니다.
충전이 끝나면 청색으로
Micro USB 커넥터
점멸합니다.
시리즈 A 커넥터
페어링
제품을 페어링 모드로 변경하기
제품의 전원이 켜지면, 3분 동안 페어링 모드로
전환됩니다.
LED 램프가 적색과 청색 교대로 점멸하고 페어링 모드가
됩니다.
접속한 기기에서 본 제품(LBT-PAR02)을 검색
페어링을 원하는 기기(스마트폰 또는 태블릿 PC)에서 본 제품을 검색합니다.
※ 검색 방법은 사용 기기에 따라 다를 수 있습니다.
접속한 기기에 본 제품(LBT-PAR02)을 등록
본 제품의 디바이스명 'LBT-PAR02'이 검색화면에 표시되면
선택하여 등록합니다.
7초에 두 번 파란색으로 LED가 점등하며 페어링이 완료됩니다.
블루투스 기기와 페어링이 불가능한 경우.
접속 시 필요한 정보
제품을 리셋 합니다.
디바이스명
제품을 리셋하려면 전원이 ON 상태에서, 전원 스위치를
LBT-PAR02
패스 코드 0000 (0 4개) 빠르게 두 번 밉니다.
LED가 보라색으로 세 번 점등한 후 리셋이 완료됩니다.
본 제품을 리셋하면 연결된 기기의 정보가 삭제됩니다.
전원이 다시 ON이 되면 제품은 자동으로 페어링 모드로
전환됩니다.
전원 켜기/끄기
헤드셋 켜기
전원 스위치를 ON 방향으로 밉니다. LED가 파란색으로 세 번 점등한 후 전원이 켜집니다.
헤드셋 끄기
전원 스위치를 OFF 방향으로 밉니다. LED가 빨간색으로 세 번 점등한 후 전원이 꺼집니다.
접속 후의 조작
조작
재생/일시정지 재생 중에 다기능 버튼을 짧게 1회 누른다.
음량 조절 기능이 없습니다.
음악 음량 조절하기
페어링된 디바이스에서 음량을 조정합니다.
다음 곡/이전 곡 멀티 기능 버튼을 누릅니다.
전화 받기 착신 시에 다기능 버튼을 1회 누른다.
전화 끊기 통화 중 멀티 기능 버튼을 한 번 누릅니다.
통화
발신 접속한 휴대전화에서 발신 기능을 조작하여 사용한다.
음량 조절 기능이 없습니다.
음량 조절하기
페어링된 디바이스에서 음량을 조정합니다.
사양
전원 전압 DC 5V
Bluetooth 사양 Bluetooth® Ver.4.1
출력 블루투스 전력 Class2
A2DP(음악 기능), AVRCP(리모트 콘트롤 기능),
지원 프로파일
HSP/HFP(핸즈프리 통화 기능)
A2DP- 지원 코덱 SBC
A2DP- 컨텐츠 보호 SCMS-T method
페어링 가능 기기 수 8
지속 재생 및 계속 통화 시간 재생: 6 시간 통화: 6.5 시간
※1
최대 대기 시간 150 시간
※1
충전 시간 약 2시간
작동 시 온도 5 ºC ~ 35 ºC/습도 20% ~ 80% (단, 결로가 없을 때)
환경 조건
보관 시 온도 -10 ºC ~ 50 ºC/습도 20% ~ 80% (단, 결로가 없을 때)
리시버 약 13 × 10 × 59 mm (돌기부 제외)
외형 치수
(폭x높이x깊이)
이어폰 ( 이어 버드 한 쪽 ) 약 12 × 19 × 12 mm (케이블 동봉)
무게 ( 리시버만 ) 약 9 g
※1 통신하는 Bluetooth 기기와의 거리가 먼 경우 등 소비전력의 증가로 대기/통화/재생 시간이 짧아지는 경우가
있습니다.
产品编号: LBT-PAR02/PHP02 系列
使用说明书
中文・简体
蓝牙接收器
各部分的名称及其作用
1 电源开关
3
2 多功能键
2
7 用于播放/暂停音乐的功能
键。也用于接听/结束通话。
3 立体声迷你插孔 （直径 3.5 mm）
6
连接耳机
1 4 LED灯
充电连接器
5
6 麦克风
5
4
7 夹子
*仅限LBT-PHP02系列
左声道 (L)
右声道 (R) 8 耳塞套
M号耳塞套已安装到耳机。
随附S号和L号耳塞套。
8
充电
USB充电连接线
连接时注意连接器
的方向。 （ 不能反向
连接）
LED灯 计算机
充电时红色点亮。
充电完成后蓝色闪烁。
Micro USB 连接器
A 系列连接器
配对
将本产品置于配对模式
当产品电源开启后，它有大约三分钟切换至配对模式。
LED灯红色与蓝色交替闪烁，进入配对模式。
从连接设备上搜索本产品(LBT-PAR02)
从您想要配对的设备搜索本产品（例如智能手机或平板电脑）。
※搜索方法因使用的设备而异。
将本产品(LBT-PAR02)登录到连接设备
本产品设备名"LBT-PAR02"将显示在搜索页面中，选择并登
录本产品。
LED 灯每 7 秒闪烁蓝光两次，配对完成。
如果它不能与蓝牙设备配对。
连接时所需的信息
重新设置产品。
设备名
LBT-PAR02 为了在通电时重置产品， 快速滑动电源开关两次。
密码
在 LED 灯闪烁紫光三次后重置完成。
0000（4个零）
当本产品重置后， 连接设备的信息将被删除。 当电
源再次开启后， 产品会自动切换至配对模式。
电源的打开/关闭
开启耳机
滑动电源开关至 ON。 在 LED 灯闪烁蓝光三次后，电源开启。
关闭耳机
滑动电源开关至 OFF。在 LED 灯闪烁红光三次后，电源关闭。
连接后的操作
操作
播放/暂停 播放中短按多功能键1次。
无音量调节功能。
音乐 调整音量
调节音量在配对设备上进行。
下一首/上一首 按下多功能键。
接听电话 来电时，按多功能键1次。
挂断电话 在通话时按一下多功能键。
通话
拨打 在连接的手机上操作，拨打后，切换到输出目标。
无音量调节功能。
调整音量
调节音量在配对设备上进行。
规格
电源电压 DC 5V
Bluetooth 规格 Bluetooth® 版本4.1
输出 蓝牙功率2级
A2DP (音乐功能)、 AVRCP (遥控功能)、 HSP/HFP (免
支持的协议
提通话功能)
A2DP 编码解码器 SBC
A2DP 内容保所 SCMS-T 方法
容许配对设备的数量 8
连续播放和连续通话时间 播放： 6 小时 通话： 6.5 小时
※1
最大连续待机时间 150 小时
※1
充电时间 大约 2 小时
运行中 温度 5 ºC ～ 35 ºC/湿度 20% ～ 80%（但无结露）
环境条件
存储时 温度 -10 ºC ～ 50 ºC/湿度 20% ～ 80%（但无结露）
接收器 约 13 × 10 × 59 mm（突出部除外）
外形尺寸
（宽×高×深）
耳机（一个耳塞） 约 12 × 19 × 12 mm（不附电线）
重量（仅接收器） 约9 g
※1 待机 / 通话 / 播放时间可能会因耗电量增加（比如当与通信的 Bluetooth 设备的距离远时）而变短。
產品編號: LBT-PAR02/PHP02 系列
使用說明書
中文 ・繁體
藍牙接收器
各部位名稱及功能
1 電源開關
3
2 多功能鍵
2
7 播放/暫停音樂的功能鍵。也可
接聽/結束通話。
3 立體聲迷你插孔 (φ 3.5 mm)
6
連接耳機
1 4 LED燈
充電連接器
5
6 麥克風
5
4
7 夾子
*僅適用 LBT-PHP02 系列
左聲道 （L）
右聲道 （R）
8 耳塞套
尺寸 M 的耳塞套已安裝於耳機
上。
8
隨附尺寸 S 和尺寸 L 的耳塞套。
充電
USB充電線
請將正確的一面向
上， 插入連接器。
（方向相反無法連接）
LED燈 電腦
充電時亮紅燈。
充電結束之後，閃爍藍
燈。 Micro USB連接器
A 系列連接器
配對
將本產品設定為配對模式
產品電源開啟時，將進入配對模式三分鐘。
LED 燈交替閃爍紅燈和藍燈，變成配對模式。
從連接機器搜尋本產品 （LBT-PAR02）
搜尋您希望該裝置 (如智慧型手機或平板電腦) 與之配對的產品。
※搜尋方法會依使用的機器而有所不同。
將本產品 （LBT-PAR02） 登錄至連接機器
本產品的設備名稱「LBT-PAR02」會顯示於搜尋畫面上，選擇
之後登錄。
LED 燈將每 7 秒鐘閃藍燈兩次，接著完成配對。
如果無法與藍芽裝置配對。
連接時所需資訊
進行產品重設作業。
設備名稱
電源開啟 (ON) 時要重設產品，快速將電源開關滑
LBT-PAR02
通行碼
動兩次。
0000（4個零）
LED 燈閃紫燈三次後，完成重設。
重設產品時，連接裝置的資訊將被刪除。再次開啟
電源時，產品將自動切換至配對模式。
電源的開啟/關閉
開啟耳機
滑動電源開關至開啟 (ON) 端。LED 燈閃藍燈三次後，電源開啟。
關閉耳機
滑動電源開關至關閉 (OFF) 端。LED 燈閃紅燈三次後，電源關閉。
連接後的操作
操作
播放／暫時停止 播放中短按多功能鍵1次。
沒有音量調整功能。
音樂 調整音量
在配對的裝置上調整音量。
跳下一首／回上一首 按下多功能鍵。
接聽 來電時，按多功能鍵1次。
結束通話 通話時按下多功能鍵一次。
通話
去電 以連接的手機操作，去電後，切換到輸出目標。
沒有音量調整功能。
調整音量
在配對的裝置上調整音量。
規格
電源電壓 DC 5V
Bluetooth 規格 Bluetooth® 版 4.1
輸出 藍芽電源第 2 級
A2DP（音樂功能） 、 AVRCP（搖控功能） 、
支援Profile
HSP/HFP（免持通話功能）
支援 A2DP 解碼器 SBC
A2DP 內容保護 SCMS-T 方式
允許的配對裝置數量 8
連續播放和連續通話時間 播放 ： 6 小時 通話 ： 6.5 小時
※1
最長待機時間 150 小時
※1
充電時間 大約 2 小時
使用中 溫 度 5 C º ～ 3 5 º / C 濕 度 2 0 % ～ 8 0 % （ 必 須 無 水 氣 凝 結 ）
環境狀態
存放時 溫 度 1 - 0 C º ～ 5 0 º / C 濕 度 2 0 % ～ 8 0 % （ 必 須 無 水 氣 凝 結 ）
接收器 約 13 × 10 × 59 mm（突起部分除外）
外型尺寸
（寬×高×深）
耳機（一個耳塞） 約 1 2 × 1 9 × 1 2 m m （ 不 含 電 線 ）
重量（僅接收器） 約9 g
※1 待機／通話／播放時間可能會因消耗電力增加 （像是和通信的Bluetooth機器之間的距離長的情況下） 而縮短 。
Nomor produk: Seri LBT-PAR02/PHP02
Manual
Bahasa Indonesia Penerima Bluetooth®
Nama dan Fungsi dari Setiap Bagian
1 Tombol Daya
3
2
2 Tombol multi-fungsi
7
Tombol untuk memutar/jeda
musik. Juga untuk
6
menerima/mengakhiri panggilan.
3 Stereo mini jack (φ 3.5mm)
1
Untuk menghubungkan ke
headphone
5
4
4 Lampu LED
5 Konektor charger
6 Mikrofon
*Hanya untuk seri LBT-PHP02.
7 Jepitan
Saluran kiri (L)
Saluran kanan (R)
8 Sumbat telinga
8
Sumbat telinga ukuran M sudah
terpasang pada headset.
Sumbat telinga ukuran S dan L
juga diberikan.
Mengisi Daya
Kabel charger USB
Perhatikan arah konektor
saat menghubungkan
kabel. (Anda tidak dapat
menghubungkan kabel
pada arah yang
Lampu LED PC
berlawanan.)
Menyala merah saat
pengisian.
Berkedip biru saat Konektor micro USB
pengisian selesai.
Konektor seri A
Penyandingan
Mengalihkan produk ke mode penyandingan.
Saat produk dinyalakan, moda penyandingan akan aktif secara
otomatis selama tiga menit.
Lampu LED berkedip merah dan biru bergantian, dan mode
penyandingan diaktifkan.
Mencari produk ini (LBT-PAR02) dari perangkat yang tersambung.
Cari produk ini dari perangkat Anda (smartphone atau komputer tablet) yang akan disandingkan.
* Prosedur pencarian berbeda tergantung pada perangkat.
Mendaftarkan product ini (LBT-PAR02) pada perangkat yang tersambung.
Nama perangkat speaker "LBT-PAR02" akan tampil pada layar pencarian.
Pilih speaker untuk mendaftarkannya.
Lampu LED dengan warna biru akan berkedip dua kali setiap 7 detik dan
proses penyandingan selesai dengan sempurna.
Jika produk tidak dapat tersanding dengan
Informasi yang diperlukan untuk Sambungan
perangkat Bluetooth lain.
Nama perangkat
LBT-PAR02
Lakukan reset ulang produk.
Kode akses 0000 (empat angka nol)
Untuk melakukan reset produk saat menyala (ON), geser
tombol daya dua kali dengan cepat.
Reset dilakukan dengan sempurna saat lampu LED
berkedip tiga kali dan menunjukkan warna ungu.
Saat reset berhasil dilakukan pada produk, informasi
perangkat yang terhubung akan terhapus. Saat produk
dinyalakan kembali, moda penyandingan akan langsung
aktif secara otomatis.
Menghidupkan/mematikan daya
Menyalakan headset
Geser tombol daya pada posisi ON. Headset akan menyala dengan sempurna jika lampu LED warna biru
berkedip sebanyak tiga kali.
Mematikan headset.
Geser tombol daya pada posisi OFF. Headset akan mati dengan sempurna jika lampu LED warna merah
berkedip sebanyak tiga kali.
Pengoperasian setelah sambung
Operasi
Putar/jeda Tekan tombol multi-fungsi sekali.
Fungsi pengaturan volume tidak tersedia.
Musik Mengatur volume
Volume dapat diatur pada perangkat yang tersanding.
Maju cepat/mundur cepat Tekan tombol multi fungsi.
Menerima panggilan Tekan tombol multi-fungsi sekali ketika ada panggilan masuk.
Mengakhiri panggilan Tekan tombol multi fungsi satu kali saat sedang bicara.
Menempatkan Melakukan pengoperasian dari ponsel yang disandingkan, lalu alihkan
Berbicara
panggilan tujuan output.
Fungsi pengaturan volume tidak tersedia.
Mengatur volume
Volume dapat diatur pada perangkat yang tersanding.
Spesi kasi
Tegangan daya DC 5V
Spesi kasi Bluetooth Bluetooth® versi 4.1
Output Bluetooth Power Class2
A2DP (Pro l Distribusi Audio Tingkat Lanjut),
AVRCP (Pro l Kontrol Jarak Jauh Audio/Video),
Pro l didukung
HSP/HFP (Pro l Bebas-Genggam)
Codec A2DP yang didukung SBC
A2DP untuk perlindungan konten Metode SCMS-T
Jumlah perangkat yang dapat tersanding 8
Pemutaran terus-menerus dan masa komunikasi tanpa henti Pemutaran: 6 jam Komunikasi: 6,5 jam * 1
Ketahanan maksimum siaga terus-menerus 150 jam * 1
Lama pengecasan kira-kira 2 jam
Suhu 5 ºC sampai 35 ºC/
Saat beroperasi
kelembaban 20% sampai 80% (tanpa kondensasi)
Kondisi
lingkungan Suhu -10 ºC sampai +50 ºC/
Dalam penyimpanan
kelembaban 20% sampai 80% (tanpa kondensasi)
kira-kira 13 × 10 × 59 mm (tidak termasuk bagian
Dimensi penerima
yang menonjol)
(L x P x T)
headphone (satu earbud) kira-kira 12 × 19 × 12 mm (tanpa kabel)
Berat (hanya penerima) kira-kira 9 g
*1 Dalam keadaan tertentu seperti jika jarak antara perangkat Bluetooth cukup jauh, konsumsi daya akan meningkat dan dengan
menyebabkan waktu siaga, waktu percakapan atau waktu pemutaran audio menjadi berkurang.
