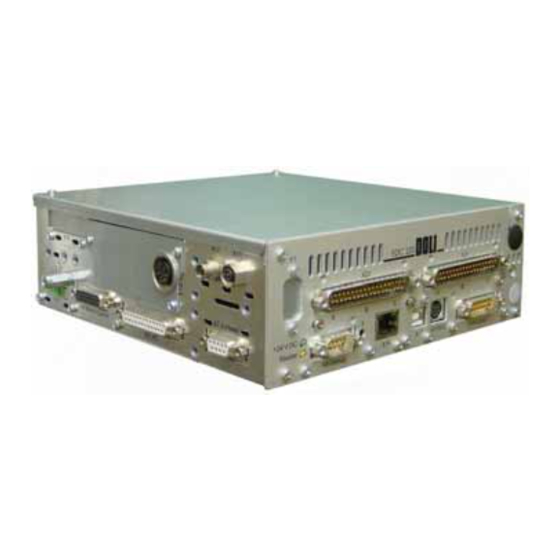

Doli EDC222 Assembly Instruction

EDC222
6) Einbau DC012, Teil 4; Kabel 7 wieder stecken / mount DC012, part 4; re-plug
cable 7 /安装 DC012（件 4）；重新插入连接线 7
o
4
7
7) Frontplatte festschrauben; Deckel wieder montieren / screw down front
cover plate; remount the lid / 固定前面板，重新安装上盖
Siehe Schritt 2 in umgekehrter Reihenfolge. Es müssen keine Kabel mehr gesteckt werden. / See step 2 in
reversed order. No cables have to be plugged anymore. / 依步骤二反向行之. 无需插接连接线。
o) Kabel 7 wieder stecken / re-plug cable
7 /重新插入连接线 7
p) Flachbandkabel 4 stecken / plug flat
cable 4 /插入扁接线
p
p
4
7

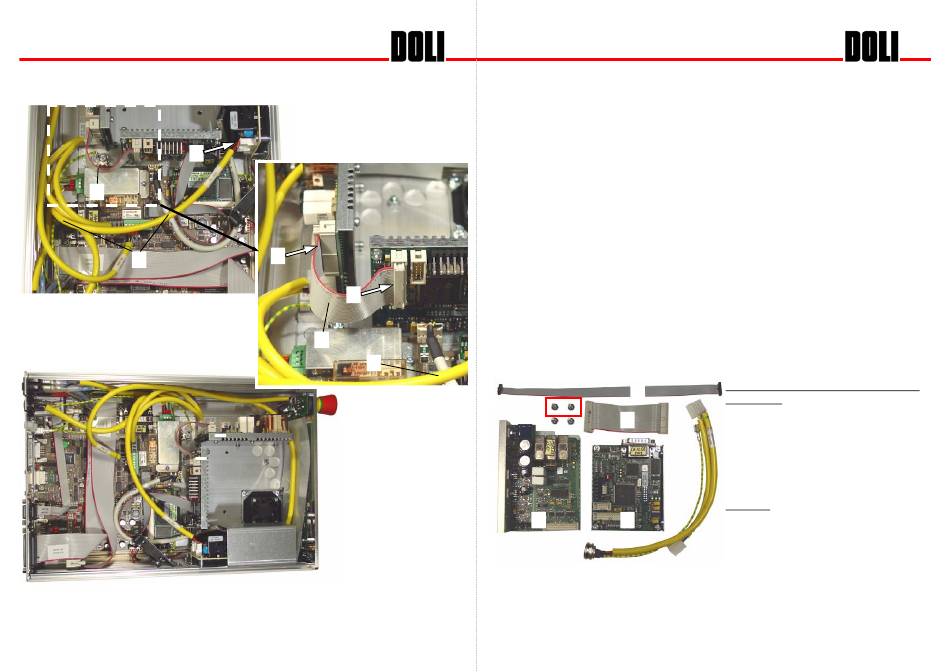

EDC222 Innenansicht mit DC012 /
EDC222 inner view with DC012 /
内视图，带有 。
EDC222 DC012
EDC222
Montageanleitung EDC222 + DC012 Leistungsverstärker
(Best.Nr. 2097)
Assembly Instruction EDC222 + DC012 Power Amplifier
(order no 2097)
EDC222 + DC012 功放（订货号 2097）安装指导
DOLI Elektronik GmbH
Adi-Maislinger-Straße 7
81373 München
GERMANY
Tel.: +49 – 89 – 20243 – 0
Fax: +49 – 89 – 20243 – 243
E-mail: info@doli.de
Internet: www.doli.de
1) Packungsinhalt / Package contents /包装清单
5
4
1 2
MA_EDC222_DC012.doc Best.Nr. 2380
Bauteil (Best.Nr.) / Component (Order No) / 部件
DC012 (2097)
1 = 12W Endstufe / 12W output stage / 12 瓦功放
2 = Antriebsschnittstelle / drive interface / 驱动板
3 = X18-Kabel / X18-cable / X18 连接线
4 = kurzes Flachbandkabel / short flat cable / 短扁
接线
5 = langes Flachbandkabel / long flat cable /长扁
接线
Außerdem:
4 Schrauben (2x20, 2x8mm) zur Befestigung von
1 und 2 / 4 screws (2x20, 2x8mm) to mount parts
3
/ 4 个螺钉（2x20, 2x8mm）固定部件 1 和
1 and 2
2。
Sicherheitshinweise / safety hints
Montageanleitung / assembly instructions
安全须知和安装指导
Version 1.1 erstellt: SNP geprüft: HAB
