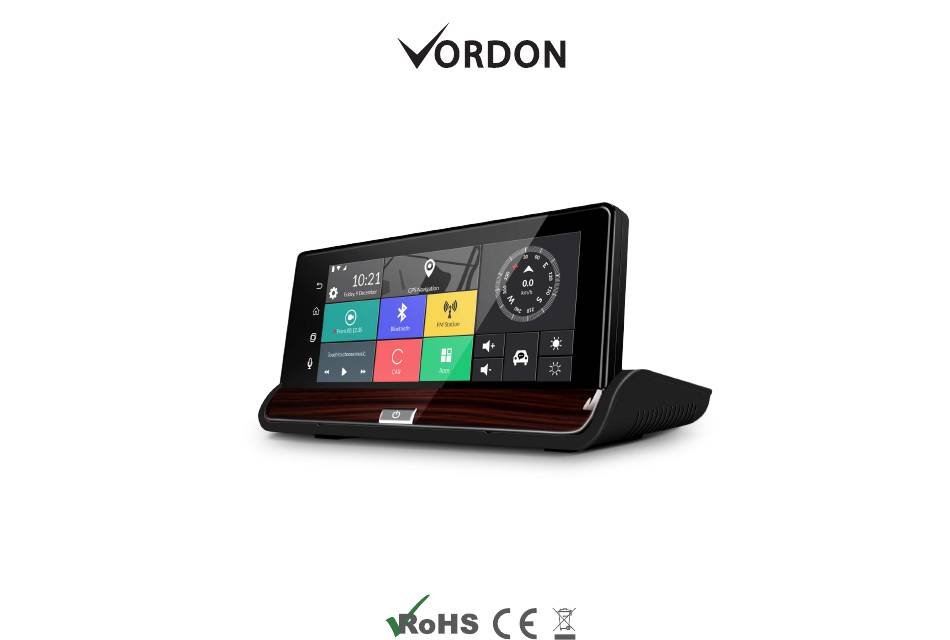

- Page 1 Setup Guide...
-
Page 2: Basic Features
[To Customer] Dear Customer, Thanks for buying our car camera, it is our honor and pleasure to serve you to using our product. Before using this product, please read this manual very carefully and keep it properly. As production date and batch difference, the instruction maybe have difference with the actual object. - Page 3 [Product Structure]...
-
Page 4: Gps Button
[Product Structure] 1. 7.0 inch Touch IPS Screen You could touch operate here, and playback the video files on car dvr. 2. GPS button When dvr is at ON status, press GPS button, you could set up the default GPS Navigation from the “Complete action using” window poped up. Option list: Google Map/ Waze/GPS Test Plus. - Page 5 Image 1: Screen Sleep Mode marked with position and time 5. Fixed Bucklet The car dvr ‘s Fixed bucklet will be used the rubble rings to be attached on the car rearivew mirror. 6. Front Lens It shoots in 1080p video. 7.
-
Page 6: User Interface
[User Interface] After the car dvr switch on, it will enter the dvr’s main user interface as below: Image 2: Main Menu Interface Image 3: App List... - Page 7 [User Interface] 1. Driving Video : click it will enter car video recording menu 2. Bluetooth shortcut: click it will quickly enter Bluetooth hands-free settings menu 3. FM station: click it will enter FM transmitter function menu 4. Touch to choose Music: play the Music in the dvr or micro sd card 5.
- Page 8 [Main Functions Introduction] 1. Driving Video (DVR) Insert the TF card into car dvr, and then turn on dvr, it will automatically start the front and rear camera video recording. You could click the “Driving Video” on main menu or click the dvr float mini window (If you choose “show Float button”) to enter the driving video recording menu as below (Image 4): Playbac Recording status...
- Page 9 DVR support Picture in Picture display (Dual camera), Front Cam display, Rear Cam display; and support time watermark. For power energy saving, the dvr preview screen will exit periodically (You could set up the “Auto Exit Preview” time in dvr settings) . ...
- Page 10 Click one video file to playback, even if it will show dvr whole record duration, but it just will start the video to play by specified time you selected. Switch to the delete mode Select by time menu Lock files List /Thumbnails view switch...
-
Page 11: Gps Navigation
Switch to the delete Current mode menu Touch slid up and down at Front/Back cam this area to Video files list adjust the Touch slid up and brightness+/- down at this area to adjust the Play/ Pause Volume +/- Current video file whole Image 7: DVR car player duration... - Page 12 Image 8: Google Maps Image 9: GPS navigation list for choice...
-
Page 13: Bluetooth Hands-Free Function
3. Bluetooth Hands-free Function Click Bluetooth shortcut to enter Bluetooth hands-free menu list (Image: 10 ) Open the smartphone bluetooth setting and find the car dvr Bluetooth named “cm84”, pair them , then your phone contact list will be synchronized into this dvr automatically. - Page 14 Click to close the FM transmitter function , and the DVR speaker will be turn on, you will hear the voice again from the dvr. As the FM transmitter power is limited, and the car radio antenna installation method are different, so that the car original radio sound effect will be different.
- Page 15 Or, you could check all the files from “File manager” , include internal storage and external micro sd card files. For safe driving, please don’t check the video or photo when you are driving. Thank you. 6. Settings ...
- Page 16 Choose the auto exit Preview time Set up the loop to ensure dvr will recording video not influence clip time driving Front Cam Video resolution Voice record or not when dvr recording Image 13: DVR camera settings Other: a. Auto Sleep: you could set up the dvr automatically enter standby status time after the car stop: 15 mins/ 30 mins/ 60 mins/Never auto sleep ...
- Page 17 Click “More” will enter Android Image 13: Other settings list Click “More” button will enter the android settings as our normal android device, please check below image 14: Image 14: Android normal settings Storage: it will display the external sd card/DVR internal storage information; Also, you could enter Files Management menu list or Format SD card here.
- Page 18 Enter “file manager” Format the micro sd card Image 15: Storage settings For safe driving, please don’t check the video or photo when you are driving. Thank you. When dvr recording become slow or bad effect, please try the format SD card. ...
- Page 21 [Do Klienta] Drogi Kliencie, Dziękujemy za zakup naszej kamery samochodowej. Dziękujemy, że wybrałeś nasz produkt. Przed użyciem tego produktu należy dokładnie przeczytać niniejszą instrukcję obsługi i zachować ją na przyszłość. Ze względu na różnice w informacjach dotyczących daty produkcji i par�i, instrukcja może zawierać treść odmienną od rzeczywistej. W przypadku jakichkolwiek rozbieżności, prosimy odnieść się do rzeczywistego produktu.
- Page 22 [Struktura produktu]...
- Page 23 1. Zasilanie USB 2. Kamera tylna AVIN 3. Gniazdko karty SIM 4. Gniazdko TF Crd 5. Moduł GPS [Struktura produktu] 1. Ekran dotykowy IPS o rozdzielczości 7.0 cala Możesz obsługiwać ekran poprzez dotyk i odtwarzać pliki wideo na rejestratorze samochodowym. 2.
- Page 24 Rysunek 1: Tryb uśpienia ekranu oznaczony miejscem i godziną 5. Fixed Bucklet Opcja Fixed Bucklet, dostępna w rejestratorze, wykorzystuje pierścienie mocujące, umieszczone na lusterku samochodowym. 6. Przedni obiektyw Rejestruje filmy w rozdzielczości 1080p. 7. Port anteny GPS Przed włączeniem rejestratora, należy podłączyć moduł do wyszukiwania i lokalizacji satelitów GPS. 8.
- Page 25 [Interfejs użytkownika ] Po włączeniu rejestratora zostanie uruchomiony główny interfejs użytkownika rejestratora: Image 2: Main Menu Interface Rysunek 3: Lista aplikacji...
- Page 26 [Interfejs użytkownika ] 1. Wideo z jazdy: kliknij, aby wejść do samochodowego menu nagrywania filmów 2. Skrót Bluetooth: kliknij, aby szybko wejść do menu ustawień bezprzewodowej słuchawki Bluetooth 3. Stacja FM: kliknij, aby wejść do menu funkcji nadajnika FM 4. Dotknij, aby wybrać Muzykę: odtwarzaj Muzykę z karty rejestratora lub z karty micro-sd 5.
- Page 27 [Opis głównych funkcji] 1. Wideo z jazdy (DVR) Włóż kartę TF do rejestratora samochodowego, a następnie włącz rejestrator. Rejestrator rozpocznie automatyczne nagrywanie wideo za pomocą przedniej i tylnej kamery. Aby wejść do menu nagrywania wideo z jazdy (Rysunek 4), kliknij “Wideo z jazdy” w menu głównym lub kliknij niewidoczne mini okienko rejestratora (po wybraniu “Pokaż...
- Page 28 Rejestrator obsługuje obraz na wyświetlaczu obrazu (podwójna kamera), wyświetlaczu przedniej kamery, wyświetlaczu tylnej kamery; oraz obsługuje znak wodny czasu. Aby zaoszczędzić energię, ekran podglądu rejestratora będzie zamykany raz na jakiś czas (w ustawieniach rejestratora można ustawić czas w sekcji “Podgląd Automatycznego Zamykania”).
- Page 29 a) Przejdź do menu “Wideo z jazdy”, a następnie wciśnij ten przycisk , aby przejść do plików wideo, jak pokazano na poniższym rysunku (Rysunek 6): możesz wybrać pliki wideo według czasu lub kamery, w celu ich odtworzenia; możesz również usunąć wybrane pliki wideo.
- Page 30 Kliknij na pojedyczny plik wideo, aby go odtworzyć, nawet jeśli wyświetli cały czas zapisu rejestratora, lecz rozpocznie odtwarzanie wideo przez wybrany przez Ciebie czas. Przełącz na tryb usuwania Wybierz według czasu Zablokuj pliki Przełącz widok Listy/Miniatur Wybierz według kamery Rysunek 6: Lista podglądu b) Wciśnij przycisk aplikacji “...
- Page 31 Przejdź do menu Aktualne trybu kasowania Przesuń palcem w dół i w górę Przednia/tylna na tym kamera Lista plików wideo obszarze, aby dostosować Przesuń palcem jasność +/- w górę i w dół na tym obszarze, Uruchom/z aby dostosować atrzymaj głośność +/- Rysunek 7: DVR car player Łączny czas Obszar może być...
- Page 32 Rysunek 8: Mapy Google Rysunek 9: Lista nawigacji GPS do wyboru...
- Page 33 3. Bezprzewodowa słuchawka Bluetooth Kliknij skrót Bluetooth, aby przejść do menu bezprzewodowej słuchawki Bluetooth. Otwórz ustawienia Bluetooth dla smar�ona i znajdź Bluetooth rejestratora samochodowego o nazwie “cm84”. Następnie je sparuj, a lista Twoich kontaktów telefonicznych zostanie automatycznie zsynchronizowana z tym rejestratorem. Ustawienia Bluthtooth Po sparowaniu BT, rejestrator...
- Page 34 Możesz ustawić częstotliwość FM dopiero po włączeniu FM w rejestratorze.
- Page 35 , aby wyłączyć funkcję nadajnika FM. Głośnik rejestratora zostanie włączony i usłyszysz dźwięk wydobywający się z rejestratora. Kliknij Ponieważ zasilanie nadajnika FM jest ograniczone, a metoda instalacji anteny radia samochodowego jest odmienna, oryginalny dźwięk wydobywający się z radia samochodu będzie inny. Aktualny Otwórz/ zamknij Nadajnik FM...
- Page 36 Lub, możesz przeglądać wszystkie pliki za pośrednictwem “Menadżera plików” , co obejmuje pliki pamięci wewnętrznej i zewnętrznych kart micro-sd. W celu bezpiecznej jazdy, nie przeglądaj wideo i zdjęć podczas prowadzenia samochodu. Dziękujemy. 6. Ustawienia Ustawienia (Rysunek 12): obejmuje ustawienie Głośności/Jasności/Klawiatury automatycznego skanowania BT/Statusu Sieci Mobilnej 3G/So�...
- Page 37 Wybierz czas automatycznego Ustaw czas przeglądu w celu zapisu w pętli uniknięcia klipu wideo wpływu DVR Rozdzielczość wideo przedniej kamery Nagrywanie wideo lub nie podczas zapisu Rysunek 13: Ustawienia kamery DVR Inne: a. Tryb automatycznego uśpienia: możesz automatycznie ustawić rejestrator poprzez wprowadzenie czasu stanu gotowości po zatrzymaniu samochodu: 15 minut/ 30 minut/ 60 minut/ Nigdy nie usypiaj automatycznie.
- Page 38 Inne: kliknij, aby wejść do normalnych ustawień Androida, w tym WiFi/ Karty SIM/ Wyświetlacza/ Pamięci /Aplikacji/ Języka i Danych Wejściowych/ Daty i Czasu/ Informacji o Urządzeniu/ Bluetooth/ Zastosowaniu Danych i Ustawień. g. Aktualizacje systemów: nasza firma przeprowadza aktualizacje systemów. Jeśli są Państwo zainteresowani, prosimy o kontakt w celu uzyskania najnowszych aktualizacji systemów.
- Page 39 Kliknij “Więcej”, aby przejść do Androida Rysunek 13: Lista innych ustawień Wciśnij przycisk “Więcej”, aby przejść do ustawień Androida jako zwykłego urządzenia z systemem Android; zapoznaj się z poniższym Rysunkiem 14: Rysunek 14: Standardowe ustawienia Androida Pamięć: wyświetla informacje na temat pamięci wewnętrznej zewnętrznej karty sd/rejestratora. Ponadto, możesz tutaj również wejść na listę menu Zarządzania Plikami lub sformatować...
- Page 40 Wejdź do „menadże ra plików” Sformatuj kartę micro SD Rysunek 15: Ustawienia pamięci W celu bezpiecznej jazdy, nie przeglądaj wideo i zdjęć podczas prowadzenia samochodu. Dziękujemy. W przypadku utrudnionego zapisu przez rejestrator lub jego zwolnionego działania, sformatuj kartę SD. Asystent samochodowy (Nie dotyczy, proszę zignorować)
- Page 41 Instalacja tylnej kamery Przymocuj kamerę do tylnej szyby samochodu Lub, przymocuj kamerę do tablicy rejestracyjnej samochodu...
