Enerdis TRIAD 2 User & Installation Manual

16, Rue Georges Besse – Silic 44
92182 ANTONY cedex – France
Tél. +33 (0)1 75 60 10 30
Fax. +33 (0)1 46 66 62 54
http://www.enerdis.fr
MS01-7397 / 03
Ed. 05/04/2016

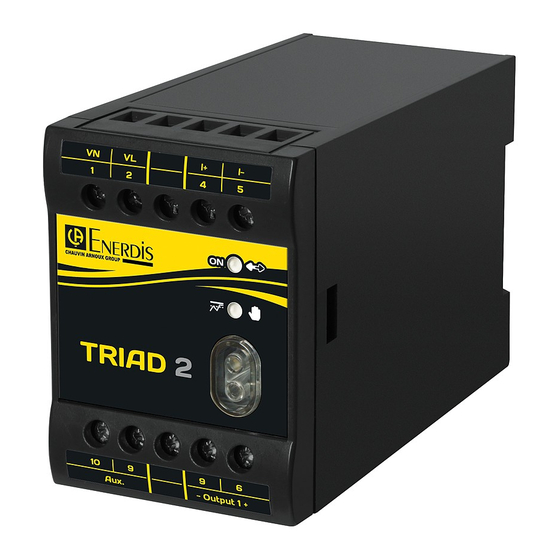

2
1

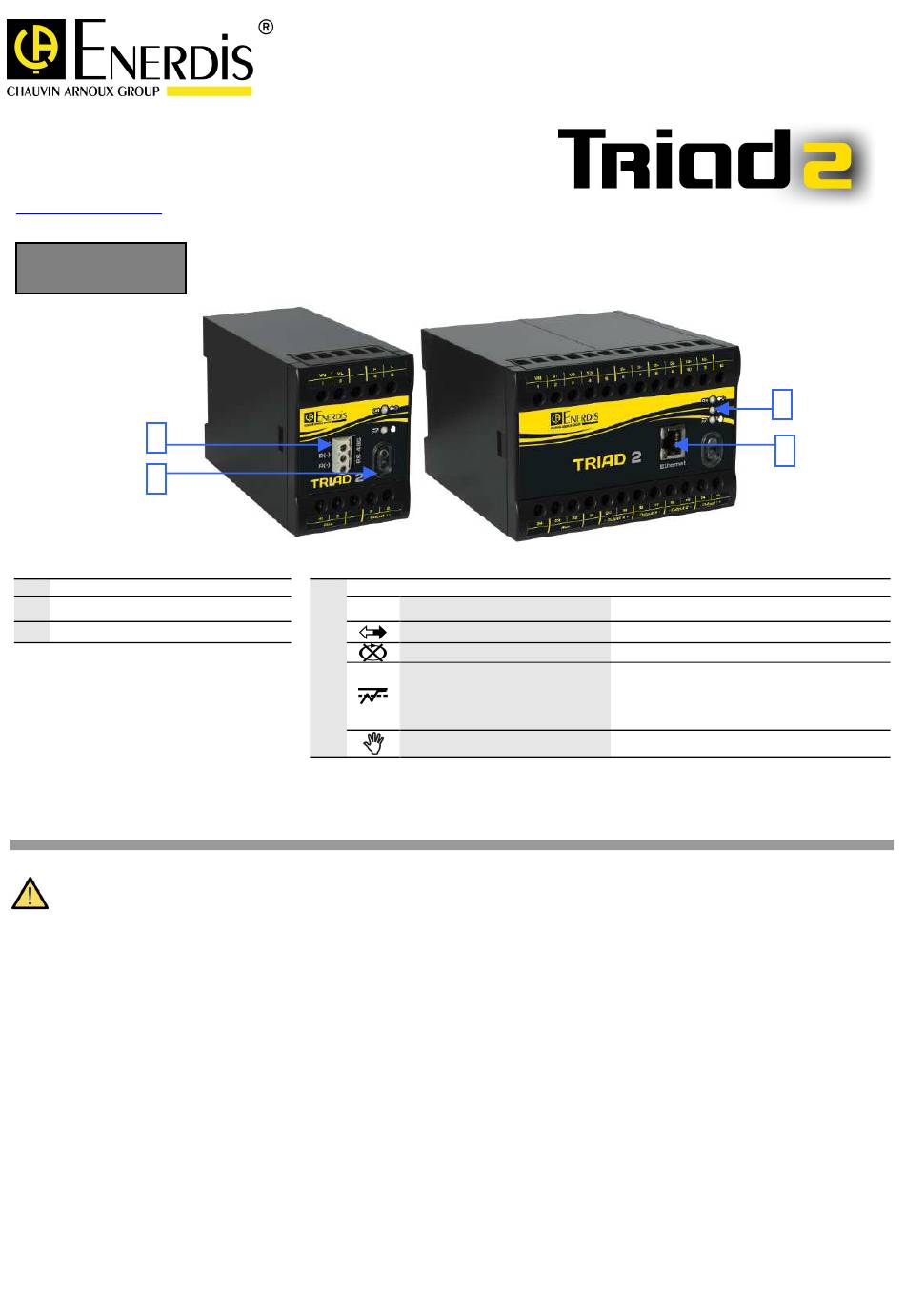

1. Optical interface
Interface optique /
2.
Bornier RS485 / RS485 connector
3. Ethernet connector
Connecteur Ethernet /

Safety

Sécurité /
Vous venez d'acquérir un transducteur numérique du type TRIAD 2 et nous vous remercions de votre confiance.
Cet appareil est destiné à être utilisé dans les installations de CAT III 300V, degré de pollution 2, conformément aux
dispositions de la norme CEI 61010-1 et CEI 61010-2-030.
Pour installer votre appareil dans les meilleures conditions, lisez attentivement cette notice d'installation et respectez les
précautions d'installation, qui y sont mentionnées.
L'appareil décrit dans ce manuel est destiné à être exclusivement utilisé par un personnel habilité et préalablement formé. Afin
que la protection assurée par cet appareil ne soit pas compromise, celui-ci doit être utilisé conformément à cette notice.
Ce produit est un convertisseur alimenté par ses voies mesures, et ne comporte pas d'interrupteur pour sa mise hors tension.
L'installation électrique doit donc :
•
Inclure un interrupteur ou un disjoncteur, de préférence proche du convertisseur
•
Prévoir que cet interrupteur ou disjoncteur soit placé convenablement et facilement accessible
•
Prévoir que cet interrupteur ou disjoncteur soit marqué comme étant le dispositif de coupure de l'appareil
Pour nettoyer votre appareil déconnectez-le du réseau électrique et de son alimentation auxiliaire, utilisez exclusivement un
chiffon sec pour nettoyer la surface extérieure. Il ne faut pas utiliser de produits abrasifs, ni de solvants et en aucun cas mouiller
les bornes de branchement.
Thank you for buying this TRIAD 2 digital transducer.
This device is intended for use under the conditions of installation CAT III 300V, degree of pollution 2, in accordance with the
provisions of IEC standard 61010-1 and CEI 61010-2-030.
To install your device in the best
The device is intended for use only by accredited and properly trained staff and for safety reasons, must be used according to the
following instructions.
4.
Vert fixe /
ON
Vert clignotant /
Rouge fixe /
1) Rouge clignotement lent /
blinking
2) Rouge clignotement rapide /
blinking
Rouge fixe /
condition, read this installation manual carefully and observe the precautions it recommends.
NOTICE D'INSTALLATION
INSTALLATION MANUAL
LEDs de signalisation /
Green Fixed Produit opérationnel /
Green blinking
Communication en cours /
Red fixed
Ordre de phase incorrect /
Red slow
1) Sortie(s) analogique(s) en dépassement /
output(s) overrange
Red fast 2) Sortie(s) analogique(s) saturée(s) /
overloaded
Sortie(s) analogique(s) forcée(s) /
Red fixed
forced
4
3
Status LEDs
Unit Operational
Ongoing communication
Phase order wrong
Analog outpu
Analog output(s)
Analog
t( s)
1/8
