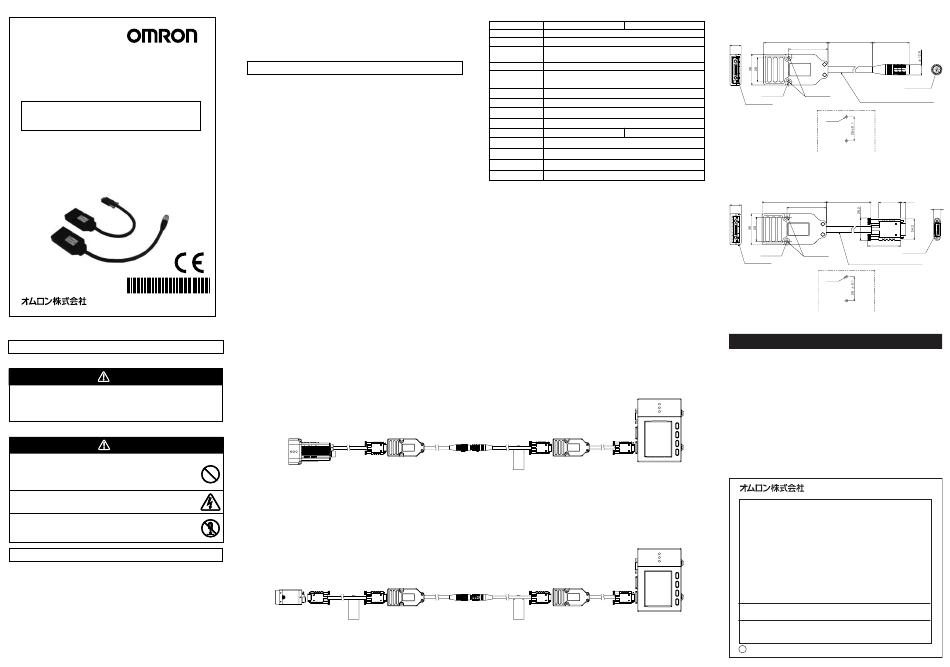

Omron ZFX-XEQ01 Instruction Sheet

ZFX-XEQ□□
形
デジタルイ コライザ
取扱説明書
このたびは、 本製品をお買い上げいただきま して、 まこ とにあり がと う ございま
す。 ご使用に際しては、 次の内容をお守り く ださい。
・ 電気の知識を有する専門家が扱ってく ださい。
・ この取扱説明書をよく お読みになり、 十分にご理解のう え、 正し く ご使用く
ださい。
・ この取扱説明書はいつでも参照でき るよ う に大切に保管く ださい。
* 1 8 4 2 1 0 3 - 2 A *
© OMRON Corporation 2008 All Rights Reserved.
安全上のご注意
●警告表示の意味
警告
正しい取扱いを しなければ、 この危険のために、 軽傷 ・ 中程度の傷害
を負ったり、 万一の場合には重傷や死亡に至る恐れがあります。 ま
た、 同様に重大な物的損害を もたらす恐れがあり ます。
●警告表示
警告
安全を確保する目的で直接的または間接的に人体を検出する
用途に本製品は使用でき ません。
人体保護用の検出装置と して本製品を使用 しないで く だ さ い。
通電中は端子に触ら ないで く だ さ い。 感電の恐れがあ り ます。
電源を入れた状態で分解 した り内部に触った り しないで く だ さ い。
感電の恐れがあ り ます。
安全上の要点
（1） 設置環境について
製品が動作不能、 誤動作、 ま たは性能 ・ 機器への悪影
の防止のために必要な こ とですので必ず守って く だ さ い。
・ 引火性 ・ 爆発性ガスの環境では使用しないで く だ さ い。
・ 操作、 保守の安全性を確保するため、 高圧機器や動力機器か ら離して設置して く
だ さ い。
（2） 電源および配線について
・ 高圧線 ・ 動力線と本製品の配線は別配線と して く だ さ い。 同一配線あ るいは同一
ダク ト にする と誘導を受け、 誤動作あ るいは破損の原因になる こ とがあ り ます。
・ 専用の装置 （受光器、 コ ン ト ロ ー ラ） を接続して く だ さ い。
（3） その他
・ 本体の分解、 修理、 改造、 加圧変形、 焼却などは絶対に しないで く だ さ い。
・ 原子力や人命にかかわる装置などの安全回路には使用しないで く だ さ い。
・ 廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
・ 万一、 異常を感じた と きは、 すぐに使用を中止し、 電源を切った上で当社支店 ・ 営業
所までご相談く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 ま たは性能、 機器への悪影響を防ぐため、 以下のこ と を
守って く だ さ い。
（1） 設置場所について
次のよ う な場所には設置しないで く だ さ い
・ 周囲温度が低格の範囲を超え る場所
・ 温度変化が急激な場所 （結露する場所）
・ 相対温度が35∼85％RHの範囲を超え る場所
・ 腐食性ガス、 可燃ガスがあ る場所
・ 塵埃、 塩分、 鉄粉があ る場所
・ 振動や衝撃が直接加わる場所
・ 直射日光があたる場所や暖房機器のそば
・ 水 ・ 油 ・ か化学薬品の飛沫があ る場所
・ 強磁界、 強電解があ る場所
（2） 接続について
・ コ ネ ク タ着脱は、 必ずコ ン ト ロ ー ラの電源を切った状態で行って く だ さ い。 電源を入れ
た状態で行う と、 故障の原因にな り ます。
・ 固定用ネ ジは規定の ト ルクで締め付けて く だ さ い。 推奨締付け ト ルク ： 0.15N ・ ｍ
・ 本製品のコ ネ ク タ接続部が動かないよ う固定して使用して く だ さ い。
・ コ ン ト ロ ー ラ −カ メ ラ間の総ケーブル長が28.4ｍ以内と なる よ う に して く だ さ い。
・ 形ZFX-XEQ□□には、 専用の延長ケーブル （形ZFX-XC□□BR） 以外は接続
しないで く だ さ い。
（3） 清掃について
・ シ ンナー、 ベンゼン、 アセ ト ン、 灯油類は使用しないで く だ さ い。
■接続方法
Ｚ Ｆ Ｘ-Ｘ Ｅ Ｑ□□と Ｚ Ｆ Ｘ-Ｘ Ｃ□Ｂ Ｒ を Ｚ Ｆ Ｘ-Ｓ シ リ ーズと Ｚ Ｆ Ｘ-Ｃ シ リ ーズに接続する と きは必ず下図のよ う に接続して く だ さ い。
・ 照明一体型カ メ ラへ接続する場合
Ｚ Ｆ Ｘ-Ｓ Ｒ□□□
Ｚ Ｆ Ｘ-Ｘ Ｅ Ｑ01
or
ZFX-SC□□□
・ カ メ ラ単体へ接続する場合
Ｚ Ｆ Ｘ-S/SC Ｚ Ｆ Ｘ-Ｖ Ｓ （Ｒ） 3m Ｚ Ｆ Ｘ-Ｘ Ｅ Ｑ01
■定格/性能
項目 形ZFX-XEQ01 形ZFX-XEQ02
適用コ ン トローラ 形ZFX-Cシ リ −ズ
適用受光器 形ZFX-Sシ リ −ズ
耐振動 10∼150Hz 片振幅0.35mm （加速度最大50ｍ/ ｓ ）
3方向 各8分 10回
2
耐衝撃 150m/s 6方向 各3回
動作時 ： 0∼+50℃、 保存時-25∼+65℃
周囲温度
（ただ し、 氷結、 結露 しないこ と）
周囲湿度
動作時 ・ 保存時 ： 35∼85％RH
周囲雰囲気 腐食性ガスのないこ と
保護構造 IE60529 規格 IP20
接続方式 両側コネ クタ
接続位置 カ メ ラ側 コ ン トローラ側
質量 約60 ｇ
材質 ケース ： ポ リ カーボネイ ト （Ｐ Ｃ）
コ− ド長 0.2m
最小曲げ半径 40mm
Ｚ Ｆ Ｘ-Ｘ Ｃ□□Ｂ Ｒ Ｚ Ｆ Ｘ-Ｘ Ｅ Ｑ02 Ｚ Ｆ Ｘ-C□□□
Ｚ Ｆ Ｘ-Ｘ Ｃ□□Ｂ Ｒ Ｚ Ｆ Ｘ-Ｘ Ｅ Ｑ02 Ｚ Ｆ Ｘ-C□□□
■外形寸法
・ ZFX-XEQ01
+30
75 200
0
13
45.9
2
2-φ3.5
取付穴
ビニール絶縁丸型コー ド φ6.1 15芯
26極 （メ ス）
2-Ｍ3
取付穴
・ ZFX-XEQ02
75 +30
200
0
1 3
45.9
2-φ3.5 取付穴
26極 （メ ス）
ビニール絶縁丸型コー ド φ6.1 15芯
2-Ｍ3
取付穴
ご使用に際してのご承諾事項
①安全を確保する目的で直接的ま たは間接的に人体を検出する用途に、 本製品を使用 し
ないで く だ さ い。 同用途には、 当社センサカタ ログに掲載 している安全センサを ご使用く
だ さ い。
②下記用途に使用さ れる場合、 当社営業担当者までご相談の う え仕様書な どによ り ご確
認いただ く と と もに、 定格 ・ 性能に対 し余裕を持った使い方や、 万一故障があって も危険
を最小にする安全回路な どの安全対策を講じ て く だ さ い。
a)屋外の用途、 潜在的な化学的汚染あるいは電気的妨害を被る用途
ま たはカタ ログ、 取扱説明書等に記載のない条件や環境での使用
b)原子力制御設備、 焼却設備、 鉄道 ・ 航空 ・ 車両設備、 医用機械、 娯楽機械、
安全装置、 および行政機関や個別業界の規制に従う設備
c)人命や財産に危険が及びう る システム ・ 機械 ・ 装置
d)ガス、 水道、 電気の供給システムや24時間連続運転システムな どの
高い信頼性が必要な設備
e)その他、 上記 a) ∼ d) に準ずる、 高度な安全性が必要と さ れる用途
＊上記は適合用途の条件の一部です。 当社のベス ト、 総合カタログ ・ データ シー ト等最新版
のカタログ、 マニュアルに記載の保証 ・ 免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●お問い合わせ先
カスタマサポー トセンタ 0 1 2 0 - 9 1 9 - 0 6 6
フ リ ーコール
携帯電話 ・ PHSな ど ではご利用いただけませんので、 その場合は下記電話番号へおかけ く だ さ い。
055-982-5015
電話
(通話料がかかり ます)
〔技術のお問い合わせ時間〕
■営業時間 ： 8:00∼21:00
■営 業 日： 365日
■上記フ リ −コ−ル以外のセンシ ング機器の技術窓口 ：
055-982-5002
電話
(通話料がかかり ます)
〔営業のお問い合わせ時間〕
■営業時間 ： 9:00∼12:00／13:00∼17:30 (土 ・ 日 ・ 祝祭日は休業）
■営 業 日： 土 ・ 日 ・ 祝祭日／春期 ・ 夏期 ・ 年末年始休暇を除く
●FAXによるお問い合わせは下記を ご利用く だ さ い。
カスタマサポー トセンタ お客様相談室 Ｆ Ａ Ｘ 055-982-5051
●その他のお問い合わせ先
納期 ・ 価格 ・ 修理 ・ サンプル ・ 仕様書は貴社のお取引先、
ま たは貴社担当オムロ ン営業員にご相談く だ さ い。
q 2 0 0 9 年 1 0月
43
20極 （メ ス）
25.34 5.9
8
38.14
26極 （オス）
［単位 ： ｍｍ］
