Amphenol MDCU Installation Manual

MDCU Installation Guide
MDCU Guide d'installation
Le boitier MDCU (Multi-Device Control Unit) permet le contrôle
à distance des tilts électriques de chacune des bandes de
fréquence des antennes à moteur RET préinstallés en usine.
Le MDCU est un boîtier de format très compact, contenant l'électronique
de commande pour piloter tous les moteurs RET présents dans
une antenne avec les protocoles AISGv1.1 ou 3GPP/AISGv2.0.
Il peut être livré dans deux présentations différentes : soit un boîtier
métallique brillant, soit un boîtier métallique peint.
L'installation du MDCU nécessite d'accéder au bas de l'antenne
ce qui peut impliquer un travail en hauteur. Cette installation
ne doit être faite que par des opérateurs habilités à ce type
de conditions et au courant des règles locales applicables.
Les précautions et obligations qui en découlent ne sont pas
reprises ici.
IMPORTANT

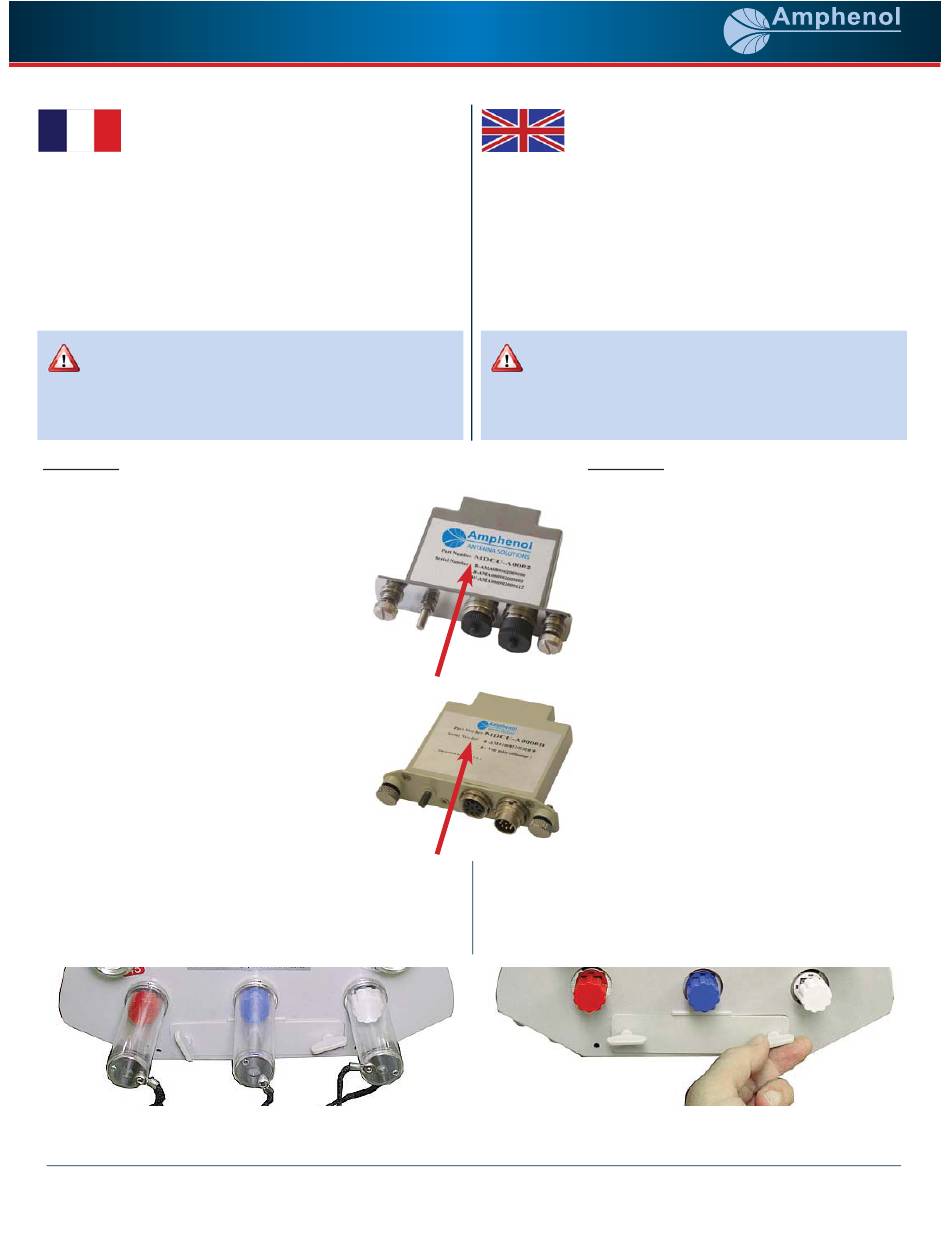

NOTER les numéros de série indiqués sur
l'étiquette du MDCU. Il y a autant de numéro
de série que de bande de fonctionnement pour
l'antenne. NOTER en regard le numéro de série de
l'antenne dans laquelle va être installé le MDCU.
Le MDCU est livré avec des bouchons sur
ces deux connecteurs AISG.
bouchons en place pendant toute la durée de
l'installation, jusqu'au branchement du câble
de commande.
Tourner dans le sens antihoraire les tubes
transparents de protection des indicateurs de tilts
et les retirer de l'antenne. Ces tubes sont retenus
par une cordelette et ne peuvent pas tomber.
NOTER la valeur de tilt pour chaque bande
de fréquences (ou couleur du bouton de
réglage). Cette action est importante car au
cours de l'installation du MDCU ces réglages
pourraient être changés
l'accessibilité.
Ouvrir le logement du MDCU en dévissant la plaque de fermeture de
son logement. Cette plaque ne servira pas dans la suite de l'installation.
Dans le cas d'un changement de MDCU, retirer celui déjà en place.
Nota : les photos dans ce document représentent une antenne tribande diplexée
(5880110) mais la procédure d'installation décrite ici s'applique à toutes les
antennes qui utilisent un MDCU pour le contrôle à distance du tilt électrique.
1 of 2
Laisser ces
pour faciliter
www.amphenol-antennas.com
MDCU Installation Guide
The Multi-Device Control Unit, MDCU, module is designed for remote
electrical tilt control of each frequency band of the antennas which
have RET motors pre-installed by the factory.
The MDCU is a very compact module that houses the electronic control
board that drives all the RET motors existing in an antenna, according
to the AISGv1.1 or 3GPP/AISGv2.0 protocols.
The module may be delivered with a shiny metallic or a painted metallic
housing.
The installation of the MDCU REQUIRES reaching the bottom
of the antenna which may imply working high above ground
level. Such installation SHOULD ONLY BE CARRIED OUT
BY QUALIFIED WORKERS who are AWARE of applicable
local regulations. The implied precautions and obligations
are not detailed here.
IMPORTANT
RECORD all serial numbers on the MDCU label.
There will be a UNIQUE serial number for operating
frequency band of the antenna.
serial number of the antenna in which the MDCU
will be installed.
The MDCU is delivered with protective caps
on its two AISG connectors. LEAVE these
caps IN PLACE DURING installation UNTIL
the control cables are ready to be connected.
Turn the transparent tubes that protect the tilt
indicators counter-clockwise to disengage them
from the antenna. These tubes are tethered to the
antenna and will not fall.
RECORD the current tilt value for each
frequency band (or knob color).
important because during MDCU installation
these settings might be changed to ease
access to the various parts.
Remove the MDCU opening cover plate by unscrewing the two plastic
fasteners. This plate and the fasteners will not be required during
installation and can be discarded.
If changing out an MDCU, remove the existing one now. If not, continue
onto the next step.
Note: The photos in this document show a diplexed tri-band antenna (5880110)
but the installation process described here applies to all the antennas that use an
MDCU for the remote control of the electrical tilt.
ANTENNA SOLUTIONS
RECORD the
This is
REV110113
