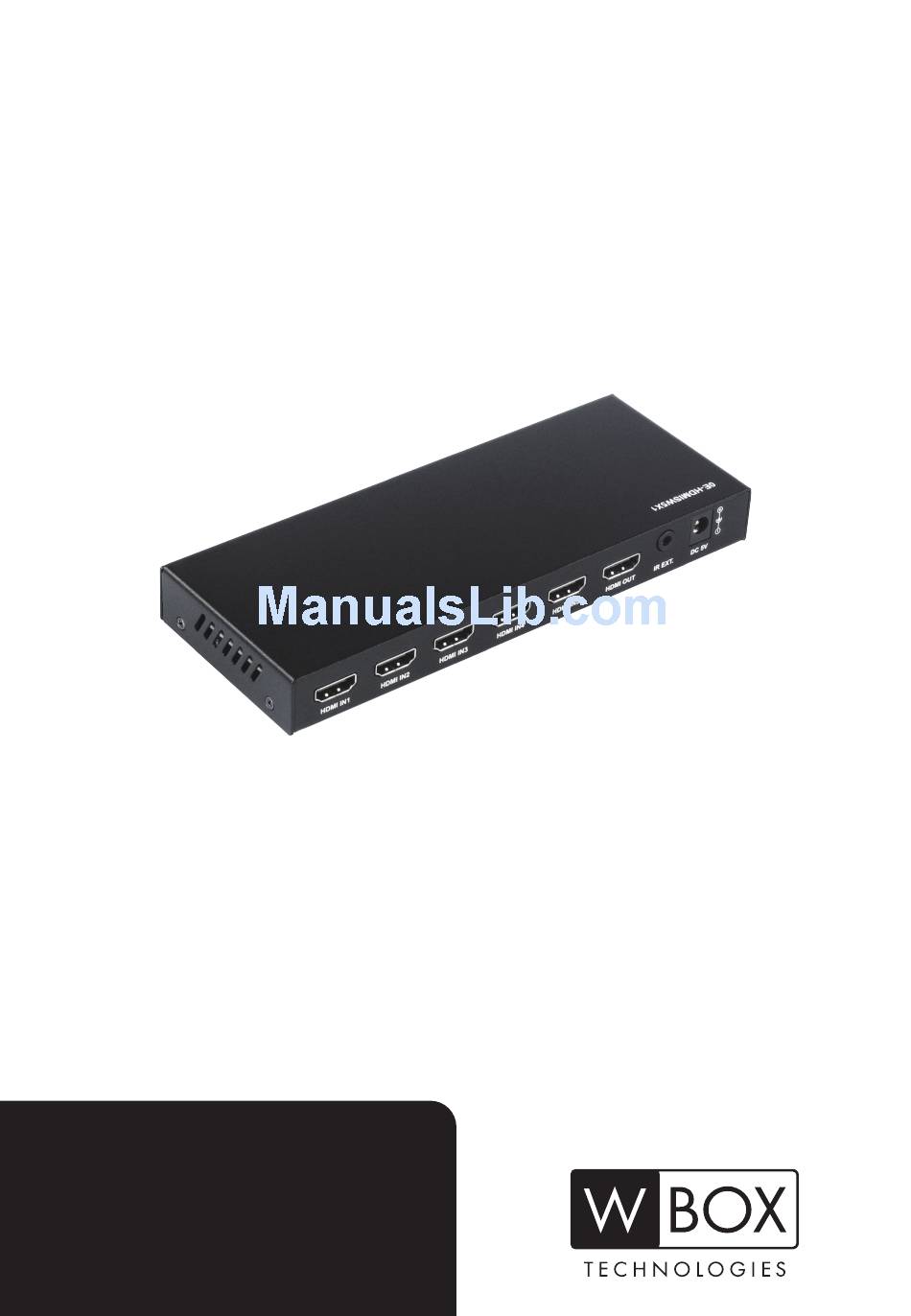

  • Page 1 4K@60Hz (4:2:0) HDMI SWITCHER 0E-HDMISW5X1...

  • Page 3: Table Of Contents

    Content Introduction ........................2 Features ..........................3 Package Contents ......................3 Panel ..........................4 Front Panel......................4 Rear Panel ......................5 IR Remote Handset ......................6 Installation Instructions ....................7 Auto-switch Function ....................... 8 Troubleshooting ....................... 8 Specification ........................11 Limited Warranty ......................

  • Page 4: Introduction

    Congratulations and thank you for purchasing W Box Technologies 0E-HDMISW5X1. 0E-HDMISW5X1 is a 5 to 1 HDMI switcher. It is HDCP 2.2 compliant and supports resolutions up to 4K@60Hz 4:2:0 8 bit. It includes five inputs for direct connection of HDMI source devices, which gives you a high performance connection between five sources and a display without signal loss.

  • Page 5: Features

    4K@60Hz 4:2:0 or lower when both the connected sources and sink support 4K@60Hz 4:4:4 8 bit. Package Contents Before you start the installation, please check the package contents:  1 x 0E-HDMISW5X1  1 x IR Remote  1 x IR Receiver Cable ...

  • Page 6: Panel

    Panel Front Panel ID. Name Description Point the remote directly at IR In window to switch among connected sources. IR IN Window Note: IR In window will be disabled when using the IR extend function on rear panel. SWITCH Press to cycle through different sources. Button On: The device is powered on.

  • Page 7: Rear Panel

    Rear Panel ID. Name Description HDMI IN Connect to HDMI sources. HDMI OUT Connect to an HDMI sink. Connect to the supplied IR receiver cable. Note: IR receiver window on front panel IR EXT. will be disabled when using the IR extend function.

  • Page 8: Ir Remote Handset

    IR Remote Handset Button IR Code Description Switch to next active source input 0x02 0x0a (Cycle 15) Switch to previous active source input 0x02 0x08 (Cycle 51) 0x02 0x04 Switch to source 1 0x02 0x05 Switch to source 2 0x02 0x06 Switch to source 3 0x02 0x0c Switch to source 4...

  • Page 9: Installation Instructions

    Installation Instructions 1. Connect the HDMI sources (such as the DVD player, computer, Apple TV, STB, Xbox, etc.) to the HDMI input ports of the switcher via quality HDMI cables as number 1 shown below. 2. Connect the HDMI display (such as a TV, projector, LED/LCD display, etc.) to the HDMI output port of the switcher via an HDMI cable as number 2 shown below.

  • Page 10: Auto-Switch Function

    (Priority: 1>2>3>4>5). Troubleshooting W Box Technologies products are designed to function trouble-free. Most problems that occur are due to simple issues. If you have trouble, please check the list of simple fixes below.
  • Page 11 Steps of Regular Troubleshooting Routine 1. Power: Make sure all devices are powered on (source, switcher, and display devices). 2. Indicator: Make sure LED indicators of the switcher are normal according to user manual. 3. Devices: Please make sure picture can be shown normally when connecting source to display devices directly.
  • Page 12 Enabled Angle 0° 30° (Horizontal) 15° (Vertical) 26ft (Max) 16ft (Max) 10ft (Max) Distance...

  • Page 13: Specification

    Specification Technical Input/Output Signal Type HDMI 1.4 with HDCP 2.2 PCM2.0/5.1/7.1, Dolby TrueHD and Audio Format DTS HD Master Audio SMPTE: 1,2,3,4,5,6,7,8 1280x720P 1920x1080I 1,2,3,4,5,6,7,8 1920x1080P 2,3,5,6,8 2,3,5,6,8 3840x2160 , 4096x2160 VESA: 800x600 , 1024x768 , 1280x768 1280x800 , 1280x960 1280x1024 , 1360x768 Input/Output Resolution...
  • Page 14 General +32° F to +113° F (0° C to +45° C) Operating Temperature 10% to 90%, non-condensing -4° F to +158° F (-20° C to +70° C) Storage Temperature 10% to 90%, non-condensing Human Body Model: ESD Protection ± 8kV (air-gap discharge)/ ±...

  • Page 15: Limited Warranty

    Subject to the terms and conditions of this Limited Warranty, from the date of sale through the period of time for product categories specified in Section 1(b), ADI warrants its W Box Technologies products to be free from defects in materials and workmanship under normal use and service, normal wear and tear excepted.
  • Page 16 does not itself warrant any non-ADI branded product and sells only on an as is basis in accordance with ADI’s terms and conditions of sale. b. Specific Warranties for product categories are as follows: Product Categories Warranty Period Soundbars 12 months Walk Through Metal Detectors 12 months Intrusion...
  • Page 17 Product Categories Warranty Period PIR’s 60 months Analog Cables Limited Lifetime B Connectors Limited Lifetime Bus Terminals Limited Lifetime Extension Cords Limited Lifetime HDMI Cables Limited Lifetime Jacks, Cords Intrusion Limited Lifetime Communication Accessories Patch Cables Limited Lifetime Patch Panels Limited Lifetime Raceway Conduit Limited Lifetime...
  • Page 18 2. EXCLUSION OF WARRANTIES, LIMITATION OF LIABILITY THERE ARE NO WARRANTIES OR CONDITIONS, EXPRESS OR IMPLIED, MERCHANTABILITY, OR FITNESS PARTICULAR PURPOSE OR OTHERWISE, WHICH EXTEND BEYOND THE DESCRIPTION ON THE FACE HEREOF. TO THE FULLEST EXTENT PERMITTED BY LAW, IN NO CASE SHALL ADI BE LIABLE TO ANYONE FOR ANY (I) CONSEQUENTIAL, INCIDENTAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES ARISING OUT OF OR RELATING IN ANY WAY TO THE...
  • Page 19 PROPERTY DAMAGE OR OTHER LOSS BASED ON ANY CLAIM AT ALL INCLUDING A CLAIM THAT THE PRODUCT FAILED TO GIVE WARNING. However, if ADI is held liable whether directly or indirectly for any loss or damage with respect to the products it sells, regardless of cause or origin, its maximum liability shall not in any case exceed the purchase price of the product, which shall be fixed as liquidated damages and not as a penalty and shall be the...
  • Page 20 ADI reserves the right to issue a credit only in lieu of replacement. If any W Box Technologies product is found to be in good working order or such product’s inability to function properly is a result of...

  • Page 21: Introduction

    Félicitations pour votre achat. Nous vous remercions d’avoir choisi ce produit W Box Technologies 0E-HDMISW5X1. Le 0E-HDMISW5X1 est un commutateur HDMI 5 par 1. Il est compatible HDCP 2.2 et prend en charge des résolutions jusqu’à 4K à 60Hz, 4:2:0, 8 bits.

  • Page 22: Caractéristiques

    4K à 60Hz, 4:4:4, 8bits. Contenu Avant de commencer l’installation du produit, veuillez vérifier le contenu de la boî te:  1 appareil 0E-HDMISW5X1  1 télécommande IR  1 câble ré cepteur IR ...

  • Page 23: Panneau

    Panneau Panneau avant Réf. Nom Description Pointez la télécommande directement vers la fenêtre d’entrée IR pour basculer entre Fenêtre d’entrée les sources branchées. Remarque: La fenêtre d’entrée IR se désactive quand la fonction d'extension IR du panneau arriè re est en utilisation. Bouton Appuyez pour sélectionner les différentes «SWITCH»...

  • Page 24: Panneau Arrière

    Panneau arrière Réf. Description HDMI IN 1-5 (ENTRÉE Branchement à des sources HDMI. HDMI 1 à 5) HDMI OUT Branchement à un dispositif d'écoulement (SORTIE de courant HDMI. HDMI) Branchement au câble de récepteur IR fourni. Remarque: quand la fonction d’extension IR EXT.

  • Page 25: Télécommande Ir

    Télécommande IR Bouton Code IR Description Basculer vers la source active suivante 0x02 0x0a (sé quence 15) Basculer vers la source active précédente 0x02 0x08 (sé quence 51) Passer à la source 1 0x02 0x04 0x02 0x05 Passer à la source 2 Passer à...

  • Page 26: Procédure D'installation

     Assurez-vous que la télécommande soit pointée directement vers la fenêtre ou le câble de ré ception IR. Procédure d’installation Branchez les sources HDMI (comme le lecteur DVD, l’ordinateur, Apple TV, STB, Xbox, etc.) aux ports d’entrée HDMI du commutateur en utilisant des câbles HDMI de bonne qualité, comme illustré...

  • Page 27: Fonction De Basculement Automatique

    Fonction de basculement automatique Grâce à la fonction de basculement automatique, le commutateur peut faire passer l’entrée à la dernière source connectée sans actions additionnelles. Quand une nouvelle source HDMI est branché e, le commutateur basculera automatiquement vers celle-ci. Quand la source HDMI sélectionnée est retiré e, le commutateur passera automatiquement à...

  • Page 28: Dépannage

    Dépannage Les produits W Box Technologies sont conç us pour fonctionner sans problème. La plupart des problèmes qui surviennent ont une explication simple. Si vous rencontrez des problèmes, consultez la liste des solutions simples ci-dessous. Étapes de la procédure de dépannage courant Alimentation: vérifiez que tous les appareils sont sous tension...
  • Page 29 plus, veillez à ce que les sources HDMI sont à une résolution infé rieure à 4K à 60Hz 4:2:0, 8bits. 2. Que faire si le signal IR est faible ou inexistant?  Assurez-vous que le câble du récepteur IR est correctement installé, conformément au sché...

  • Page 30: Spécifications

    Spécifications Caractéristiques techniques Type de signal HDMI 1.4 avec HDCP 2.2 d’entrée/de sortie PCM2.0/5.1/7.1, Dolby TrueHD et DTS Format audio HD Master Audio SMPTE: 1,2,3,4,5,6,7,8 1280x720P , 1920x1080I 1,2,3,4,5,6,7,8 1920x1080P 2,3,5,6,8 2,3,5,6,8 3840x2160 , 4096x2160 VESA : 800x600 , 1024x768 , 1280x768 1280x800 , 1280x960...
  • Page 31 Général De 32 F à 113 F (0 C à 45° C) Température de service 10% à 90%, sans condensation De -4 F à 158 F (-20 C à 70 C) Température de stockage 10% à 90%, sans condensation Modèle du corps humain: ±8kV (décharge d’entrefer)/ Protection DES ±4kV (décharge de contact)

  • Page 32: Garantie Limitée

    1(b), ADI garantit que ses produits W Box Technologies sont libres de tout vice de matériaux et de fabrication dans des conditions d’utilisation et d’entretien normales, sauf l’usure normale.
  • Page 33 ses marques et vend ces produits tels quels, conformé ment à ses modalités de vente. b. Les garanties particuliè res applicables aux catégories de produits sont les suivantes: Catégories de produits Période de garantie Barres de son 12 mois Portiques de détection des mé taux 12 mois Accessoires de communication sans fil 12 mois...
  • Page 34 Catégories de produits Période de garantie Supports TV 60 mois 60 mois Câbles analogiques Limitée à vie Connecteurs B Limitée à vie Bornes bus Limitée à vie Rallonges Limitée à vie Câbles HDMI Limitée à vie Prises, câbles accessoires Limitée à vie communication anti-intrusion Câbles de raccordement Limitée à...
  • Page 35 2. EXCLUSION DE GARANTIES ET LIMITATION DE RESPONSABILITÉ IL N’EXISTE AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, DE QUALITÉ MARCHANDE CONVENANCE À PARTICULIÈRE, DONT LA PORTÉE EST PLUS LARGE QUE LA DESCRIPTION INCLUSE DANS CETTE GARANTIE. DANS LA PLEINE MESURE PERMISE PAR LA LOI, ADI NE SAURAIT EN AUCUN CAS ÊTRE TENUE RESPONSABLE ENVERS QUICONQUE DES DOMMAGES CONSÉCUTIFS, INDIRECTS, SPÉCIAUX OU PUNITIFS DÉCOULANT DU PRODUIT OU LIÉS À...
  • Page 36 de cambriolage, de vol ou d’incendie sans avertissement, mais qu’il ne constitue pas une assurance ou une garantie qu’un tel é vé nement ne se produira pas ou qu’il n’entraînera pas des blessures ou des pertes maté rielles. PAR CONSÉQUENT, ADI NE SAURAIT ÊTRE TENUE RESPONSABLE DES BLESSURES, DES DOMMAGES MATÉRIELS OU D’AUTRES PERTES FAISANT L’OBJET D’UNE RÉCLAMATION, Y COMPRIS UNE RÉCLAMATION SELON LAQUELLE LE PRODUIT...
  • Page 37 ADI se réserve le droit de donner une note de crédit plutôt que de remplacer le produit. Si l’on établit que le produit W Box Technologies n’est pas dé fectueux ou que son mauvais fonctionnement ré sulte d’une utilisation abusive ou de dommages causés par l’utilisateur, le produit sera retourné...
  • Page 38 5. Droit applicable Les lois de l’État de New York s’appliquent à la présente garantie limitée. 6. Divers Si une modalité de la pré sente garantie limitée est interdite par ces lois, elle sera nulle, mais le reste de la pré sente garantie limitée demeurera pleinement en vigueur.
