Renaissance PORSCHE 936 Assembly Instruction

24/5
Vérifiez vos pièces, ébavurez-les soigneusement, et étudiez attentivement les instructions avant de commencer le montage.
Check all parts against list, clean off any flash and read attentively instructions before starting assembly.
Pièces résine:
1 coque blanc/noir
1chassis alu/noir satin
1 prise d'air de toit blanc
1aileron blanc
2 rétroviseurs blanc
1 écope arrière blanc
1 ensemble de sièges noir satiné
1 arceau avant noir satiné
1 tableau de bord noir satiné
1 compteur de ? noir satiné
1 volant noir satiné
1 ensemble turbo acier/anthracite
1 soupape de décharge turbo acier
2 éléments de suspension arrière noir satiné
4 disques de freins acier/alu
2 jantes avants noir satiné
2 jantes arrières noir satiné
2 pneus avants
2 pneus arrières
Pièces tournées:
4 phares
2 bouchons d'essence
1 bouchon d'huile
5 feux de plaque
1 feu antibrouillard arrière
1 levier de vitesse
1 pied d'antenne
Divers:
Thermoformage de phares et saute-vent
2 vis 2.5 long 12
4 écrous 2.5
1 axe arrière 2mm
1 planche de photodécoupe acier
1 planche de décals
Documentation:
"Les 24 Heures du Mans 1986", Moity-Teissèdre
"Les 24 Heures du Mans 1923-1992", bienvenu-Moity-Teissèdre.
Auto Hebdo n° 1-6-18..
"Les grandes Marques: Porsche"
"La réussite Porsche", J.Barth / EPA
Etc...
Vous penserez peut-être que nous aurions pu aller plus loin, notamment dans
la réalisation du moteur...Ce n'est pas l'envie qui manque, d'ailleurs la
conception du chassis montre qu'il était prêt à en recevoir un.
Seulement voilà, il existe trop peu de bons documents sur cette voiture...donc
si vous désirez ce moteur, aidez-moi à trouver des photos!
Si vous avez des problèmes, ou des
suggestions à nous faire, n'hésitez
pas: Contactez-nous!
Any problem? Suggestion?
Feel free to contact us:
PORSCHE 936
"Martini Racing" n°20
1ers 24 Heures du Mans 1976: Ickx-Van Lennep
Resin parts
1 body white/black
1 chassis silver/black
1 air scoop white
1 rear wing white
2 mirrors white
1 rear scoop white
1 set of seats satin black
1 front roll-cage satin black
1 dashboard satin black
1 ?meter satin black
1 steering wheel satin black
1 set of turbo parts rusted steel/gun metal
1 waste gate gun metal
2 rear suspension arms satin black
4 brakes discs
2 front wheels satin black
2 rear wheels satin black
2 front tyres
2 rear tyres
Machined parts:
4 headlights
2 fuel caps
1 oil cap
5 id. lights
1 foglight
1 gear lever
1 aerial base
And...
Vacformed headlights & windscreen
2 screws 2.5 long 12
4 nuts 2.5
1 rear axle 2 mm
1 sheet of steel p/e parts
1 sheet of decals
BP 108
79 rue Henri Dillies
59155 FACHES THUMESNIL
France
Tél: 03 20 53 82 97 Fax: 03 20 85 98 37
E-mail: edhont@nordnet.fr

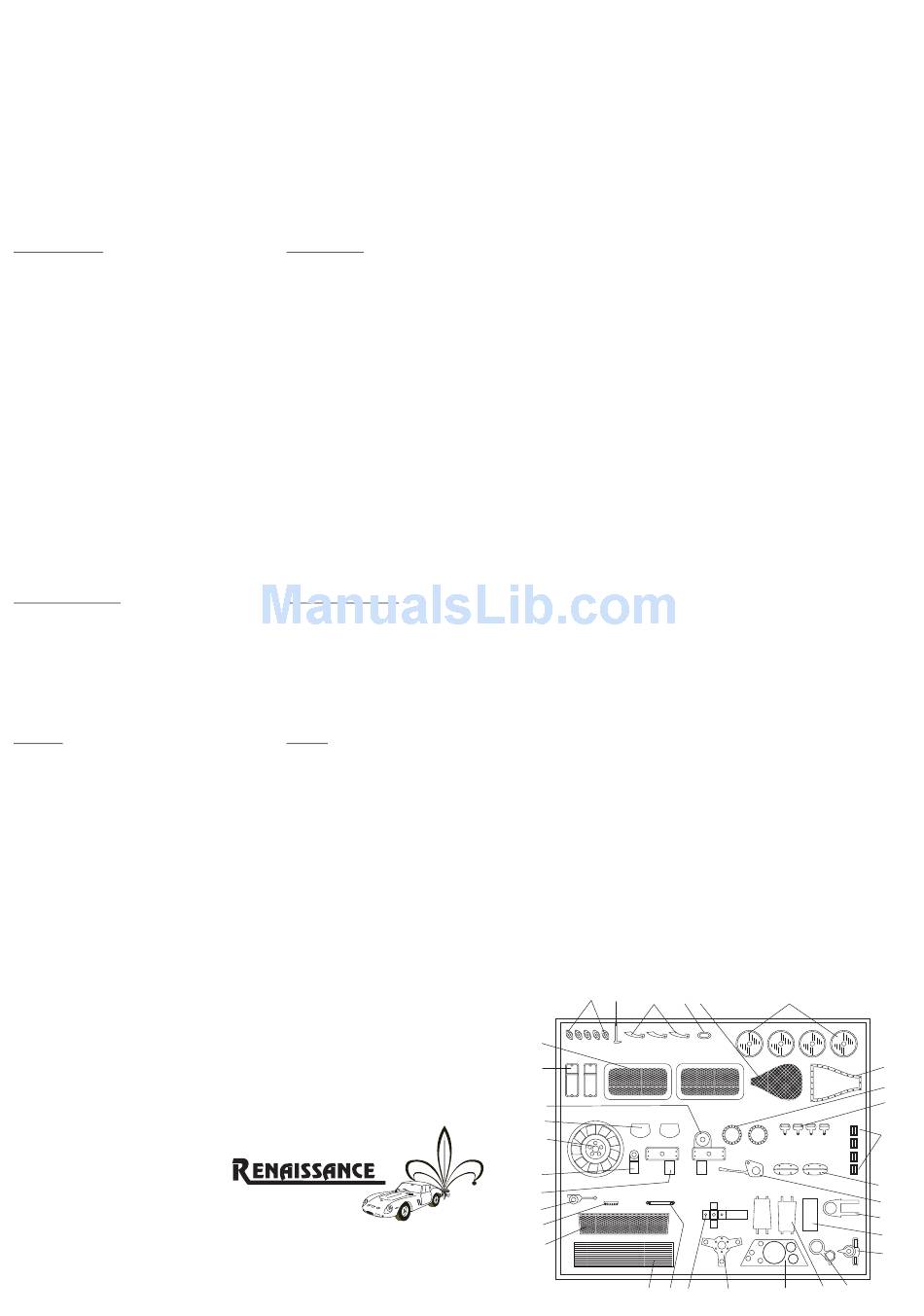

Pièces photodécoupées:
P1(x4+1)= bases de feux de plaque / id. lights
P2= coupe-circuit / switch-off
P3(x3)= charnières d'aileron blanc / wing hinges white
P4= base de feu de toit / id. light surround
P5= grille de NACA / NACA grille
P6=non utilisé / no use
P7= entourage de NACA / NACA surround
P8(x2)= bouchon d'essence / fuel filler surround
P9(x4)= boucles de harnais / belt buckles
P10(x4)= réglages de harnais / belt tighteners
P11(x2)= bases de pied de rétroviseurs blanc / base of
mirror mounting white
P12= manette de volant / steering wheel switch
P13= support de cardan / instrument frame
P14= cloison de prise d'air blanc / Air scoop partition
white
P15= fermoir de harnais / belt locking
P16(x2)= grilles arrières rouge / rear grilles red
P17(x2)= feux arrières / rear lights
P18= support de feu arrière gauche / LH rear light
frame
P19(x2)= glace de rétros / mirrors
P20= non utilisé / no use
P21= bouton poussoir de ? / Push button for ?
P22= support de feu arrière droit / RH rear light frame
P23= manette de réglage antiroulis / antiroll lever
P24= dessus de bouchon d'huile / oil cap handle
P25= grille avant / front grille
P26= radiateur avant / front cooler
P27= réglage d'aileron / wing rod
P28= support de levier de vitesse / gear stick mounting
P29= volant / steering wheel frame
P30= tableau de bord noir satiné / dashboard satin
black
P31(x2)= pieds de rétroviseurs
mounting white
P32= support de molette turbo / frame for turbo lever
P1 P2 P3 P4 P5
P16
P17
P18
P19
P20
P21
P22
P23
P24
P25
P26 P24 P28 P29
blanc/ mirrors
P6
P7
P8
P9
P10
P11
P12
P13
P14
P15
P30 P31 P32
