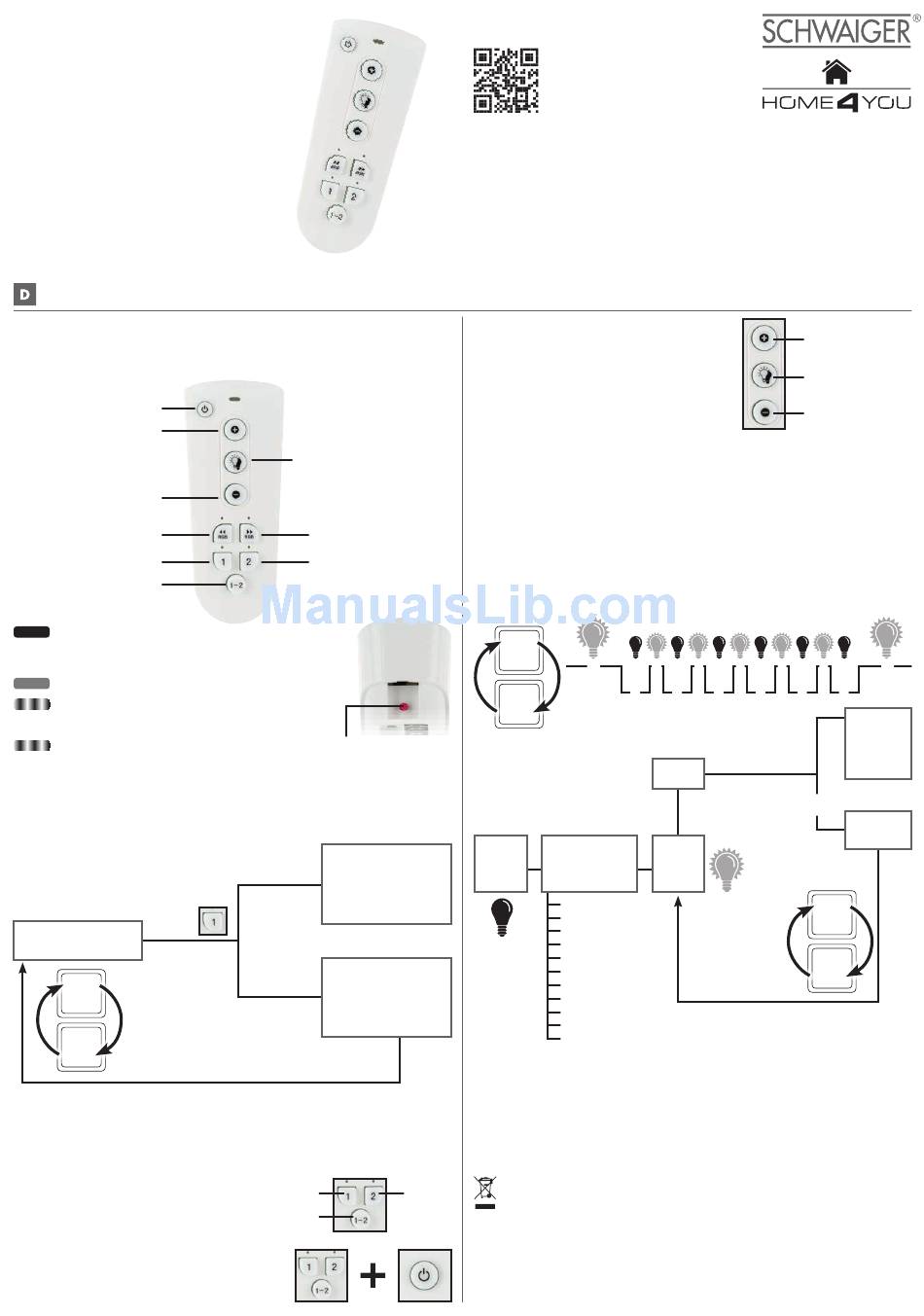

BEDIENUNGSANLEITUNG ZHF02
Herzlichen Glückwunsch und vielen Dank für den Kauf des Schwaiger Produktes ZHF02.
Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.
FERNBEDIENUNG & VERBUNDENES LEUCHTMITTEL
EIN-AUS
Helligkeit / Farbtemperatur +
Helligkeit /
Farbtemperatur –
RGB –
Gruppe 1
Alle Gruppen
Statusanzeige:
Die Fernbedienung befindet
sich im Standby-Modus oder
die ausgewählte Gruppe
ist ausgeschaltet
Ausgewählte Gruppe ist eingeschaltet
Netzwerkkanal wird gesucht
langsam (bei einem Batteriewechsel)
blinkend
Verbindung mit einem Leuchtmittel
schnell
blinkend
1. Verbindung mit Leuchtmitteln herstellen
Verbindung mit Leuchtmitteln herstellen: Um eine Verbindung mit neuen intelligenten Leucht-
mitteln herzustellen, führen Sie bitte die unten genannten Schritte aus. Dies ist nötig, wenn Sie
neue intelligente Leuchtmittel hinzufügen möchten oder wenn die bereits genutzten Leuchtmittel
auf Werkseinstellungen zurückgesetzt wurden.
Über die
Fernbe-
dienung
Leuchtmittel
(Werkseinstellungen)
muss eingeschaltet sein.
Halten Sie die
Taste der ent-
sprechenden
Gruppe, welcher
AN
das Leuchtmittel
hinzugefügt werden soll, für
3 Sekunden gedrückt, bis die
Statusanzeige blinkt.
Halten Sie dabei die Fernbedie-
AUS
nung mit einem Abstand von ca.
10 cm an das Leuchtmittel.
Neustart über einen Wandschalter
Hinweis: Es können bis zu 16 Leuchtmittel angelernt werden.
2. Verbindung mit Leuchtmitteln trennen
Halten Sie gleichzeitig die Taste für alle Gruppen, „1-2", und die rote Reset-Taste für 3 Sekunden
gedrückt, um die Verbindung mit einem Leuchtmittel zu trennen. Halten Sie dabei die Fernbe-
dienung mit einem Abstand von ca. 10 cm an das Leuchtmittel.
3. Auswahl einer Gruppe
Drücken Sie die Taste der jeweiligen Gruppe,
die Sie bedienen möchten.
4. EIN / AUS
EIN / AUS: Bei jedem Drücken der Taste werden die
Leuchtmittel der ausgewählten Gruppe(n) nach und nach
ein- oder ausgeschaltet.
Wechsel zwischen Dimm-
funktion und Farbtemperatur
RGB +
Gruppe 2
Reset-
Taste
Leuchtmittel blinkt
zweimal auf. Sobald ein
Erfolgreicher
Leuchtmittel mit einer
Verbindungs-
Fernbedienung verbunden
aufbau mit der
ist, ist es für andere Fern-
Fernbedienung
bedienungen nicht mehr
sichtbar.
Bei einer Zeitüber-
Verbindung schreitung empfangen die
Leuchtmittel keine Funk-
fehlgeschlagen
signale mehr und können
nur noch als herkömmliche
Leuchtmittel genutzt
werden.
Gruppe 1 Gruppe 2
Alle Gruppen
HERSTELLERINFORMATION
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und
Ihr Fachhändler konnte Ihnen nicht wei-
terhelfenkontaktieren Sie bitte unseren
technischen Support.
Dimmfunktion
Dimmfunktion: Dimmen der Leuchtmittel in ausge-
wählten Gruppen.
Plus / Minus-Taste
Kurzes Drücken: Verändert die Helligkeit Schritt für
Schritt bis das Max. / Min. erreicht ist.
Langes Drücken: Verändert die Helligkeit
Max. / Min.
Hinweis:
Es können insgesamt 13 verschiedene Helligkeitsgrade eingestellt werden.
Farbtemperatur-Taste
Kurzes Drücken: Regelt die Farbtemperatur Schritt für Schritt bis das Max. / Min. erreicht ist.
Langes Drücken: Regelt die Farbtemperatur bis zum Max. / Min.
6. Fernbedienung auf Werkseinstellungen zurücksetzen
Halten Sie gleichzeitig die EIN / AUS Taste und die rote Reset-Taste für 3 Sekunden gedrückt. Die
Fernbedienung wird auf Werkseinstellungen zurückgesetzt.
LEUCHTMITTEL DER HAL SERIE AUF
WERKSEINSTELLUNGEN ZURÜCKSETZEN
Zurücksetzen auf Werkseinstellungen über einen Wandschalter
5x
AN
10s
2s
AUS
Blinkt
2x auf
Der Der Benutzer be-
Schalter tätigt den Schalter
ist in der 5x mit einem Zeit-
Stellung abstand von 1-2
AUS Sekunden
An 1 Sekunde
Aus 2 Sekunden
An 1 Sekunde
Aus 2 Sekunden
An 1 Sekunde
Aus 2 Sekunden
An 1 Sekunde
Aus 2 Sekunden
An 1 Sekunde
Aus 2 Sekunden
An
Die Zurücksetzung von Leuchtmitteln auf Werkseinstellungen kann entweder über die Fernbe-
dienung oder über einen Wandschalter erfolgen. Um Leuchtmittel über die Fernbedienung auf
Werkseinstellungen zurückzusetzen, gehen Sie bitte so vor, wie unter dem Punkt 2 „Verbindung
mit Leuchtmitteln trennen" beschrieben. Um Leuchtmittel über einen Wandschalter auf Werk-
seinstellungen zurückzusetzen, befolgen Sie die oben genannten Schritte.
Technische Daten:
Frequenzband: 2405-2480 MHz (ZigBee), Sendeleistung: < 7 mW
Entsorgung
Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll ent-
sorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische
Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentli-
chen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt
das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der
Verpackung weist auf diese Bestimmung hin.
Vereinfachte Konformitätserklärung nach RED-Richtlinien
Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie
2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständi-
ge Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://
konform.schwaiger.de
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-199
www.schwaiger.de
