DataShark HDFT PA70080 Instruction Manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
MANUAL DE INSTRUCCIONES
PA70080
HDFT™ Multi-Tool
Crimper
Multi-outil à sertir
HDFT™
Engarzadora
multiherramienta HDFT™
52058569 REV 1 © 2011 Greenlee Textron Inc.
Register this product at www.greenlee.com
Enregistrez votre produit en ligne, www.greenlee.com
Registre este producto en www.greenlee.com
1-1
Description
The DataShark PA70080 HDFT™ Multi-Tool Crimper
is a hand-held tool intended to cut/strip and prep
28 AWG HDMI (high definition multimedia interface)
®
rated cables and then crimp and terminate HDFT™
connectors.
Safety
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This instruction manual is intended to familiarize all
personnel with the safe operation and maintenance
procedures for the Greenlee PA70080.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no
charge at www.greenlee.com.
HDMI is a registered trademark of HDMI Licensing, LLC.
HDFT is a trademark owned by the Quest Group.
11/11
Important Safety Information
Electric shock hazard:
Contact with live circuits could result in
severe injury or death.
Wear eye protection when operating this
tool.
Failure to wear eye protection could
result in serious eye injury from flying
debris.
Blades are sharp. Keep hands away from
blades when cutting or stripping wire.
Failure to observe this warning could
result in serious injury.
Operation
Step 1 – Cable Preparation

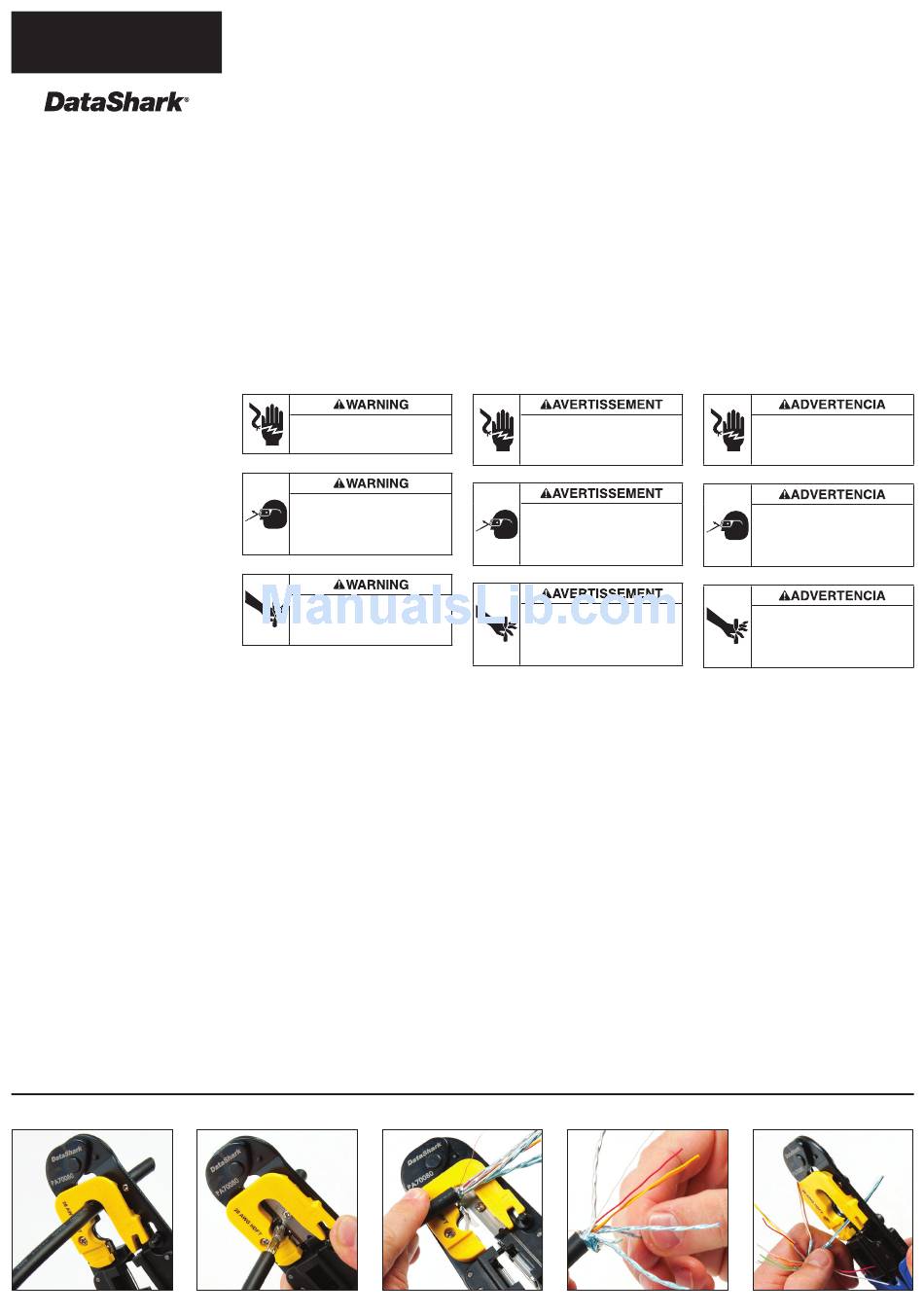

1-1. Cut the cable to length (Fig. 1-1).
1-2. Strip 2" (50 mm) of the outer cable jacket from the
cable end, using the cavity marked "Outer Jacket"
(Fig. 1-2).
1-3. Separate the copper drain wire from the cable—
do not cut. Trim the braiding and aluminum foil
(Fig. 1-3).
1-4. Separate the wires (Fig. 1-4).
Identify the five sets of twisted pairs for the next
step. Four of the twisted pairs have a blue foil
shield, and one twisted pair has a silver foil shield.
1-5. Manually straighten (untwist) each of the twisted
pairs.
Note: It is critical that the twisted pairs are
straightened before the next step.
1-6. Strip the Mylar and aluminum from the twisted
®
pairs, using the cavity marked "TP Shielding."
Leave about 1/2" (13 mm) of shielding (Fig. 1-6).
(continued on back)
1-2
Description
Le multi-outil à sertir DataShark HDFT™ PA70080 est
un outil portable destiné à la coupe/au dénudage et à
l'assemblage de câbles de type HDMI (high definition
®
multimedia interface) et de calibre 28 AWG, puis au
sertissage et à la pose de connecteurs HDFT™.
Sécurité
Lors de l'utilisation et de l'entretien des outils et des
équipements de Greenlee, votre sécurité est une
priorité. Ce manuel d'instructions et toute étiquette
sur l'outil fournit des informations permettant d'éviter
des dangers ou des manipulations dangereuses liées à
l'utilisation de cet outil. Suivre toutes les consignes de
sécurité indiquées.
Objet de ce manuel
Ce manuel d'instructions a pour objet de familiariser
tout le personnel avec les procédures préconisées pour
une utilisation et un entretien sans danger du PA70080
de Greenlee.
Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple
demande sur le site Web www.greenlee.com.
HDMI est une marque déposée de HDMI Licensing, LLC.
HDFT est une marque de commerce propriété de
The Quest Group.
Consignes de sécurité importantes
Danger de choc électrique :
Le contact avec des circuits sous tension
peut provoquer des blessures graves
voire mortelles.
Porter une protection oculaire durant
l'utilisation de cet outil.
L'absence de protection oculaire peut
entraîner des lésions oculaires graves
causées par des projections de débris.
Les lames sont coupantes. Garder les
mains à l'écart des lames lors de la
coupe ou du dénudage d'un fil.
Le non-respect de cette mise en garde
peut entraîner des blessures graves.
Utilisation
Étape 1 – Préparation du câble
1-1. Couper le câble à la longueur (Fig. 1-1).
1-2. Dénuder 50 mm (2 po) de l'enveloppe extérieure
de l'extrémité du câble à l'aide de l'empreinte
marquée « Outer Jacket » (Fig. 1-2).
1-3. Séparer le fil de masse en cuivre du câble —
ne pas le couper. Couper la tresse et la feuille
d'aluminium (Fig. 1-3).
1-4. Séparer les fils (Fig. 1-4).
Identifier les cinq ensembles de paires torsadées
pour effectuer la prochaîne étape. Quatre des
paires torsadées ont un blindage avec feuille
d'aluminium bleue et une paire torsadée avec
feuille argentée.
1-5. Redresser (dévriller) manuellement chacune des
paires torsadées.
Remarque : Il est indipensable de redresser
les paires torsadées avant de passer à l'étape
suivante.
1-6. Dénuder le blindage en Mylar
® et en aluminium
des paires torsadées à l'aide de l'empreinte
marquée « TP Shielding ». Laisser environ 13 mm
de blindage (Fig. 1-6).
(suite au verso)
1-3
Descripción
La Engarzadora multiherramienta DataShark PA70080
HDFT™ es una herramienta manual que se utiliza para
cortar/pelar y preparar cables tipo HDMI
multimedios de alta definición) de calibre 28 AWG, y
luego engarzar y terminar conectores HDFT™.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar
y dar mantenimiento a las herramientas y equipo
Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la herramienta le ofrecen la
información necesaria para evitar riesgos y hábitos
poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito
familiarizar a todo el personal con los procedimientos de
operación y mantenimiento seguros para el verificador
PA70080 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita,
previa solicitud en www.greenlee.com.
HDMI es una marca registrada de HDMI Licensing, LLC.
HDFT es una marca comercial propiedad de The Quest Group.
Importante Información
sobre Seguridad
Peligro de electrocución:
El contacto con circuitos activados
podría ocasionar graves lesiones o
incluso la muerte.
Al operar esta herramienta utilice
protectores para ojos.
De no utilizar protectores para ojos
puede sufrir graves lesiones oculares si
restos de materiales llegaran a saltar.
Las cuchillas tienen puntas cortantes.
Mantenga las manos lejos de las
cuchillas al cortar o pelar alambres.
De no observarse esta advertencia
podrían sufrirse lesiones graves.
Funcionamiento
Paso 1 – Preparación del cable
1-1. Corte el cable según la longitud (Fig. 1-1).
1-2. Desforre 50 mm (2 pulg.) del forro exterior del
cable del extremo del cable, con la impresión
marcada "Outer Jacket" (Fig. 1-2).
1-3. Separe el alambre de drenaje de cobre del cable,
pero no lo corte. Recorte el trenzado y el forro de
aluminio (Fig. 1-3).
1-4. Separe los alambres (Fig. 1-4).
Identifique los cinco juegos de pares torcidos para
llevar a cabo el siguiente paso. Cuatro de los pares
torcidos tienen un forro azul, y un par torcido tiene
un forro plateado.
1-5. Enderece (desenrede) manualmente cada uno de
los pares torcidos.
Aviso: Es sumamente importante enderezar
los pares torcidos antes de proceder al paso
siguiente.
1-6. Pele el forro de Mylar y aluminio de los pares
®
torcidos utilizando la impresión marcada "TP
Shielding" (blindaje TP). Deje aproximadamente
13 mm (1/2 pulg.) de blindaje (Fig. 1-6).
1-4
(interfaz de
®
(continúa al reverso)
