- Page 1 STRATUS 1500 Professional fog machine USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR P. 1 | Tecshow Stratus 1500...
-
Page 2: Specifications

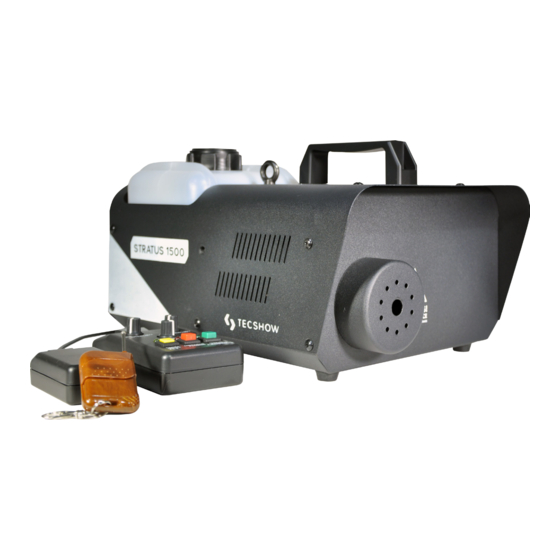

1. OVERVIEW Stratus 1500 Professional fog machine - Wireless control Stratus 1500 is a high performance fog machine with an output of 30,000 cubic feet per minute, pro- viding easy operation and a low warm up time of 5 minutes. Its tank has a capacity of 2.5 liters (88 Oz.) and it can be controlled with the included wireless remote control. -
Page 3: Before You Begin
Important installation or configuration • Always make sure that the voltage of information. The product may not function the outlet to which you are connecting the correctly if this information is not used. P. 3 English version | Tecshow Stratus 1500... - Page 4 FCQ (Fog Cleaner Quart) was specifically developed by Chauvet to clean your Stratus 1500. Make sure you use FCQ regularly, no longer than 90 days between cleanings, to increase the life of your fogger. P. 4 Tecshow Stratus 1500 | English version...
- Page 5 Manual-Fog Button Fuse Holder Manual Back Panel View Wireless Remote Power Cord Remote Connector DMX In DMX Out Connector Dimensions 12.3 in 312 mm 10 in 253 mm 13.7 in 348 mm P. 5 English version | Tecshow Stratus 1500...
-
Page 6: Fuse Replacement
Always replace a blown fuse with another of the (works with Bracket CH-05 from same type and rating. Ampro) Mounting Nozzle Before mounting the product, read and follow the Bracket Adjustment Knob safety recommendations indicated in the Safety Notes. P. 6 Tecshow Stratus 1500 | English version... -
Page 7: Control Panel Operation
While operating the Stratus 1500, make sure there becomes low, simply add more fog fluid to continue is adequate fog fluid in the machine to prevent using the Stratus 1500. pump and heater damage. When the fog fluid level 5. OPERATION Control Panel Operation 1. -
Page 8: Dmx Channel Assignments And Values
OUTPUT knob no higher than 6. At Output levels above 6, the fogger will cycle through intermittent bursts of fog during its reheating program. • The duration of Continuous fog output is based P. 8 Tecshow Stratus 1500 | English version... -
Page 9: Optional Wired Manual Remote Control (Fc-M)
Flashing Red - The heater is currently warming up and no fluid is detected. • Blue - The heater is ready to produce fog. • Flashing Blue - The heater is ready to produce P. 9 English version | Tecshow Stratus 1500... -
Page 10: Heater Temperature
Do Not operate the machine without fluid at any time. Fog Cleaner Quart (FCQ) was specifically developed by Ampro to clean your Stratus 1500. Make sure you use FCQ regularly, no longer than 90 days between cleanings, to increase the life of your product. -
Page 11: General Troubleshooting
Change to another outlet Loose or damaged Check the power cord power cord Product does not power up Blown fuse Replace blown fuse with a good one of the same type and rating P. 11 English version | Tecshow Stratus 1500... - Page 12 Refill tank with the correct AMPRO® wa- ter-based fog fluid If you still experience problems after trying the Design and product specifications are subject to solutions presented here, contact AMPRO Technical change without prior notice. Support. P. 12 Tecshow Stratus 1500 | English version...
-
Page 13: Especificaciones
1. DESCRIPCIÓN Stratus 1500 Máquina de humo profesional - Control inalámbrico Stratus 1500 es una máquina de humo profesional de alto desempeño con una salida de 30,000 pies cúbicos por minuto, fácil de operar y con un tiempo de precalentado de 5 minutos. Su tanque tiene una capacidad de 2.5 litros y como punto saliente trae... -
Page 14: Antes De Comenzar
No utilice la unidad como fuente de calefacción. • No beba ni entre en contacto con el líqui- Información de funcionamiento, configura- do de humo. En caso de ingerirlo, llame a un ción o instalación importante. Es posible que P. 14 Tecshow Stratus 1500 | Versión Español... - Page 15 FCQ (Fog Cleaner Quart) fue específicamente desarrollado por AMPRO para limpiar su Stratus 1500. Asegúrese de utilizar su FCQ con frecuencia. Procure realizar la limpieza del equipo cada 90 días para prolongar su vida útil.
- Page 16 Fusible Conector Vista dorsal Conector del control Cable de del control remoto Entrada Salida DMX alimentación remoto manual inalámbrico Dimensiones 12.3 in 312 mm 10 in 253 mm 13.7 in 348 mm P. 16 Tecshow Stratus 1500 | Versión Español...
-
Page 17: Instalación
Si precisa sustituir el fusible, asegúrese de utilizar montaje uno del mismo tipo y rango. Montaje Boquilla Perilla de ajuste Antes de realizar el montaje del equipo, lea atenta- mente las Instrucciones de seguridad. P. 17 Versión Español | Tecshow Stratus 1500... -
Page 18: Panel De Control
ítems del menú hacia abajo. so a algunos de los canales de la unidad. Enter: Ingresa al menú deseado o confirma un Stratus 1500 utiliza un canal DMX que define la con- valor. figuración de la dirección más alta en 512. - Page 19 • INTERVAL establece la cantidad de tiempo que habrá entre emisiones de humo. El usuario puede operar su Stratus 1500 de for- • DURATION establece la cantidad de tiempo ma manual o través del temporizador con cable que durará cada emisión de humo.
-
Page 20: Control Remoto Inalámbrico
• Luego de periodos extensos de funcionamiento, es Para activar este modo, siga los pasos descritos a posible que el Stratus 1500 emita humo de forma continuación: intermitente mientras se recalienta el fluido. Se 1. Configure el nivel de salida deseado con la trata de un proceso normal. -
Page 21: Limpieza Y Mantenimiento
Limpieza y mantenimiento Almacenamiento se recomienda la limpieza regular de la unidad para Antes de almacenar su Stratus 1500, coloque FCQ evitar la obstrucción de los conductos. Cada 40 ho- en el tanque y siga los pasos 1-5 del procedimien- ras de uso, se recomienda utilizar el limpiador FCQ to de limpieza. -
Page 22: Resolución De Problemas
Verifique el estado de los cables y de la red yuntor se quema red eléctrica. eléctrica. constantemente Falla en la toma de Verifique el estado de la toma de corriente. corriente. Utilice otra toma de P. 22 Tecshow Stratus 1500 | Versión Español... - Page 23 Suelte el conducto y deje que el líquido fluya normalmente. Cargue líquido en el tanque. Mientras la unidad esté en funcionamiento, extraiga (sin desconectar) el tanque e inclínelo 45°. Rojo Tanque vacío. Cargue líquido en el tanque. P. 23 Versión Español | Tecshow Stratus 1500...
- Page 24 Póngase en contacto con el servicio técnico autorizado. El proveedor no asumirá responsabilidad por los errores u omisiones del manual. La información de este manual está sujeta a cambios sin previo aviso. P. 24 Tecshow Stratus 1500 | Versión Español...
- Page 25 FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.TEC-SHOW.COM / PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.TEC-SHOW.COM P. 25 | Tecshow Stratus 1500...
