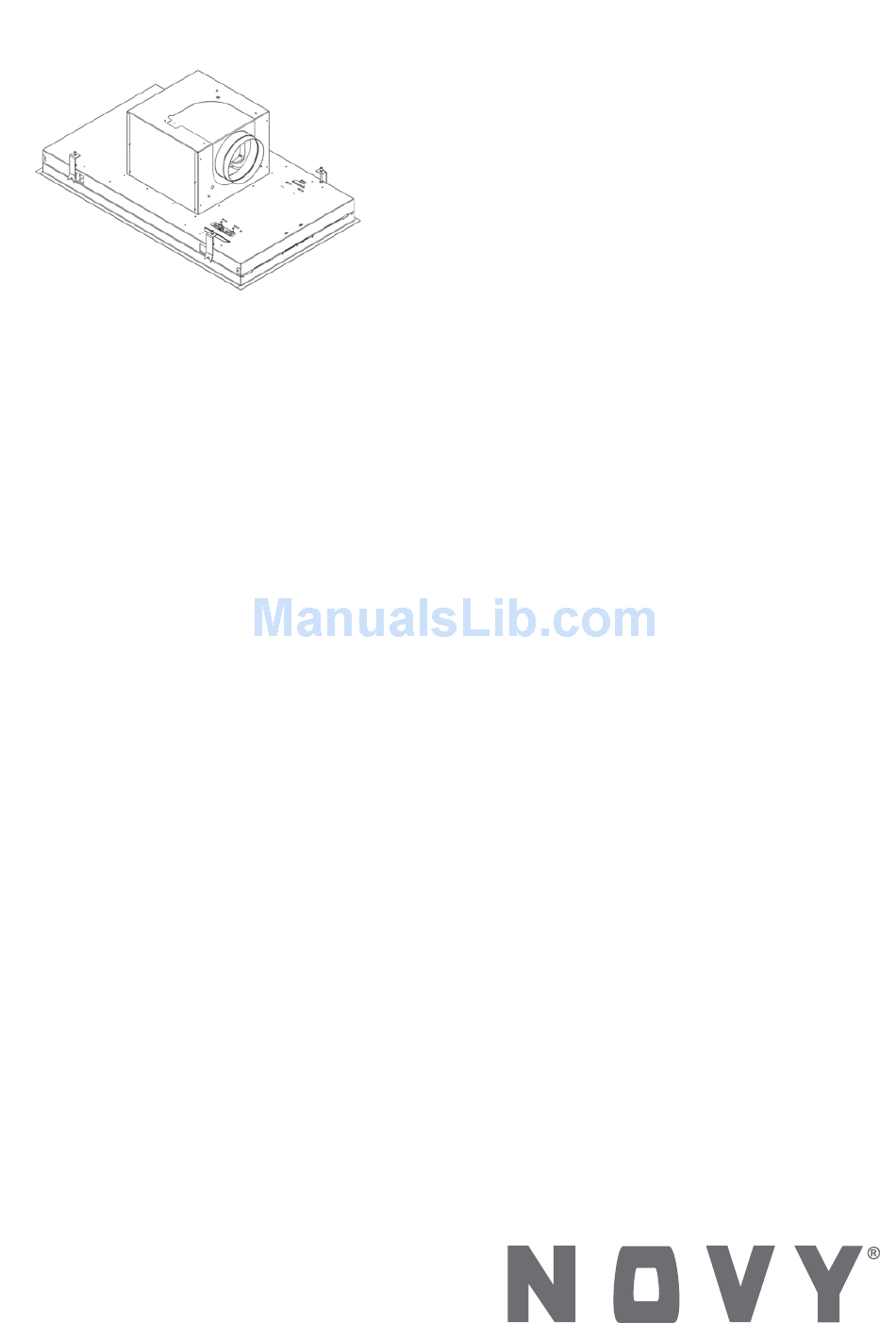

- Page 1 Installatievoorschriften p. 4 Instructions d’installation p. 7 Montageanleitung p. 10 Operating and installation Instructions p. 14 6833/16 - 6834/16 6843/16 - 6844/16...
- Page 2 12 x 906116...
-
Page 4: Algemene Informatie
Voordat u gaat monteren dient u de keuze te hebben gemaakt of u een afvoerkanaal naar buiten maakt of dat u de afzuig- kap als recirculatie afzuigkap gaat toepassen. Bij een afvoerkanaal naar buiten lees dan goed de paragraaf door in deze montage instructie voor de installatie van het afvoerkanaal. Indien u kiest voor recirculatie biedt Novy de uitblaasbox aan (zie accessoires). - Page 5 Door het aanzienlijke eigen gewicht van de afzuigkap dient het plafond over voldoende draagkracht te bezitten De adviesmontagehoogte met een elektrische of keramische kookplaat is minimaal 600 mm en maximaal 1600mm. De montagehoogte met een gas of inductiekookplaat is minimaal 650mm en maximaal 1600mm. Uitblaasrichting van de motor wijzigen (indien gewenst).
- Page 6 Bij gebruik van een plat afvoerkanaal: • Gebruik platte kanalen met afgeronde hoeken en luchtgeleiders in de bochten. Deze kanalen zijn verkrijgbaar bij Novy. • Bij een beperkte ruimte in de kast kunt u optioneel een adapter bestellen (artikel nummer 6830052).
-
Page 7: Informations Generales
INFORMATIONS GENERALES Généralités Il s’agit de la notice de montage de l’appareil Novy illustré en page de couverture. Le mode d’emploi de cet appareil est fourni séparément. Lisez attentivement ces instructions avant d’installer et de mettre en service l’appareil. Ce mode d’emploi fait usage de certains symboles. Ci-dessous vous trouverez la signification de ces symboles. - Page 8 La hauteur de montage recommandée avec une table de cuisson électrique ou céramique est de 600 mm mini- mum et 1600 mm maximum. La hauteur de montage avec une table de cuisson au gaz ou à induction est de 650 mm minimum et 1600 mm maximum.
- Page 9 L’avantage est la faible hauteur d’encastrement (Référence article 6830052). Recyclage Si vous optez pour la version recyclage, Novy propose un caisson insonorisé encastrable disponible en différentes dimen- sions : Réf 830400 (L500xP295xH270mm – grille finition inox), Réf 831400 (L500xP295xH270mm - grille finition epoxy blanc), Réf 7900400 (L820xP220xH140mm –...
-
Page 10: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Algemeen Dies ist die Montageanleitung für das auf der Vorderseite genannte Novy Gerät. Die Bedienungsanleitung ist diesem Gerät separat beigefügt. Lesen Sie sich diese Anleitung vor der Installation und Inbetriebnahme des Geräts sorgfältig durch. Es empfiehlt sich, die Installation ausschließlich durch eine oder mehrere autorisierte Person(en) durchführen zu lassen. - Page 11 Aufgrund des beträchtlichen Eigengewichts der Dunstabzugshaube muss die Decke eine ausreichende Tragfähig- keit aufweisen. Die empfohlene Montagehöhe bei einem Elektrro- oder Keramikkochfeld beträgt mindestens 600 mm und höchs- tens 1600 mm. Die empfohlene Montagehöhe bei einem Gas- oder Induktionskochfeld beträgt mindestens 650 mm und höchs- tens 1600 mm.
- Page 12 • Benutzen Sie eine Schlauchklemme oder ein Aluminium-Klebeband zur Herstellung von luftdichten Verbindungen. • Verwenden Sie bei einer Ableitung durch die Außenfassade das Außenmauergitter. Bei Verwendung eines flachen Abluftkanals: • Verwenden Sie flache Kanäle mit abgerundeten Ecken und Luftführungen in den Kurven. Diese Kanäle sind bei Novy erhältlich. Allgemeine Informationen: •...
- Page 13 Der Vorteil ist die niedrige Einbauhöhe (Artikelnr. 6830052). Umluftbetrieb Wenn Sie sich für die Umluftlösung entscheiden, können Sie bei Novy eine Abluftbox in verschiedenen Abmessungen bekommen, zum Beispiel Typ 830400 (Ausblasrost Edelstahl), Typ 831400 (weißer Ausblasrost) oder Typ 7900400 (Aus- blasrost Edelstahl).
-
Page 14: General Information
GENERAL INFORMATION General These are the mounting instructions for the Novy unit shown on the cover. The user manual is delivered separately with this unit. Carefully read these instructions before installing and commissioning this unit. It is recommended to have one or more qualified persons carry out the installation. - Page 15 Changing the exhaust direction of the motor (if desired). Sideways: - Open the bottom plate and remove the filters from the ceiling unit. - Disconnect the cord that connects the motor to the ceiling unit. - Loosen the 8 screws located next to the protective grid. - Turn the motor with the exhaust into the desired position and screw the motor back on using the 8 screws.
- Page 16 The advantage is the low build-in height (article number 6830052). Recirculation If you choose for recirculation, Novy offers the exhaust box in different sizes, including type 830400 (stainless steel ex- haust grid), type 831400 (white exhaust grid), type 7900400 (stainless steel exhaust grid) or type 7910400 (stainless steel exhaust grid).
- Page 20 NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen. NOVY SA se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.
