Olympia FTS 200 Operating Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Temperatursensor FTS 200
Temperature Sensor FTS 200
Bedienungsanleitung - Operating Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FTS 200 and is the answer not in the manual?

Questions and answers

Summary of Contents for Olympia FTS 200

  • Page 1 Temperatursensor FTS 200 Temperature Sensor FTS 200 Bedienungsanleitung - Operating Manual...

  • Page 2: Table Of Contents

    nHaltsVeRZeiCHnis Übersicht ........4 Sicherheitshinweise ......6 Bestimmungsgemäße Verwendung.
  • Page 3 ontents Overview ....... . . 22 Safety Instructions ......24 Intended Use .

  • Page 4: Übersicht

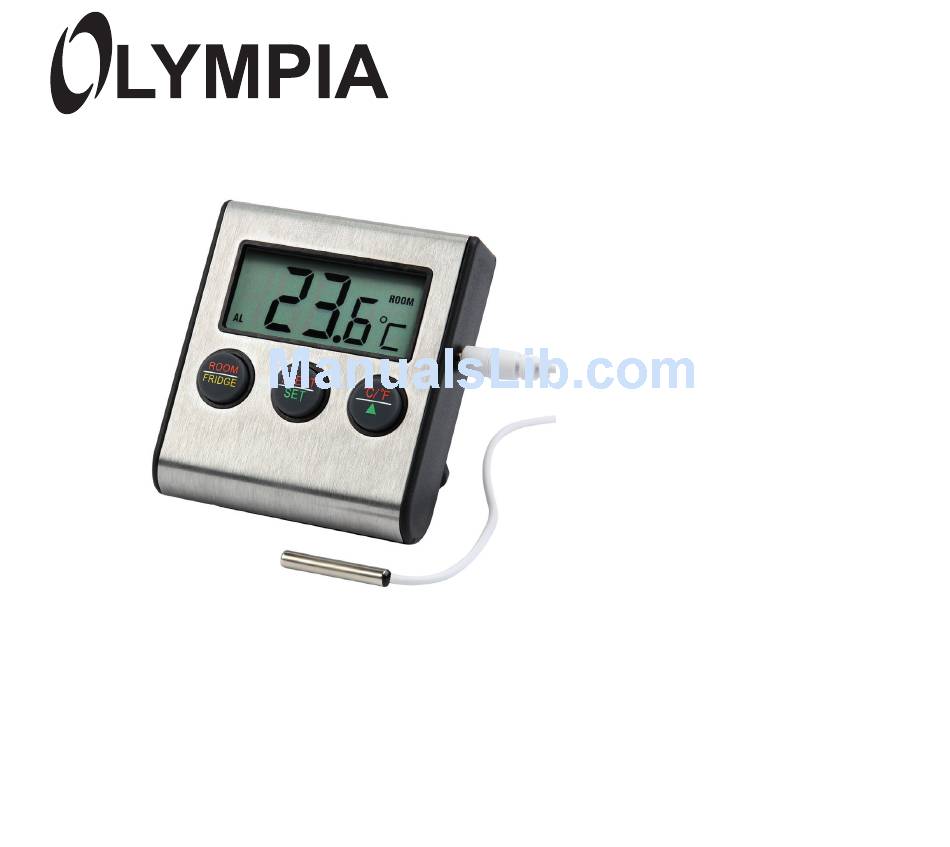

    Übersicht Die Abbildungen zeigen Ihnen Ihren Temperatursensor im Detail. 1 Display 4 Außensensor mit Anschlusskabel 2 Taste R Ridge 5 Buchse für Anschlusskabel 3 Taste a  6 Taste °C / °F / leRt...
  • Page 5 7 Temperaturfühler 10 Standfuß 8 Aufhängung 11 Magnet 9 Taste Temperaturspeicher 12 Batteriefach (Min. / Max.)

  • Page 6: Sicherheitshinweise

    Sicherheitshinweise Bewahren Sie sich vor körperlichen Schäden und beachten Sie die Bewahren Sie sich vor körperlichen Schäden und beachten Sie die Bewahren Sie sich vor körperlichen Schäden und beachten Sie die Hinweise! aRnung ! Erstickungsgefahr und Gefährdung der Erstickungsgefahr und Gefährdung der Erstickungsgefahr und Gefährdung der Erstickungsgefahr und Gefährdung der Gesundheit durch Akkus und Batterien! Kinder können...

  • Page 7: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der Temperatursensor dient zur Anzeige und zur Überwachung der Der Temperatursensor dient zur Anzeige und zur Überwachung der Der Temperatursensor dient zur Anzeige und zur Überwachung der Temperatur. Der Temperatursensor ist für die Verwendung mit einer Temperatur.

  • Page 8: Temperatursensor In Betrieb Nehmen

    Temperatursensor in Betrieb nehmen Batterien einlegen Ihr Temperatursensor funktioniert nur mit einer geeigneten, korrekt eingelegten Batterie des Typs Microzelle (AAA). Öffnen Sie das Batteriefach auf der Rückseite Ihres Tempera- tursensors. Legen Sie eine Batterie des Typs Microzelle (AAA) in das Batteriefach ein.
  • Page 9 Temperatursensor aufstellen oder aufhängen Stellen bzw. hängen Sie Ihren Temperatursensor an einem beliebi- gen Ort auf. Sie können hierfür entweder den Standfuß, die Aufhän- gung oder die magnetische Fläche auf der Rückseite verwenden. Klappen Sie den Standfuß auf der Rückseite Ihres Tempera- tursensors vorsichtig herunter oder hängen Sie Ihren Temperatursensor mithilfe der Aufhängung auf der Rückseite auf...
  • Page 10 Temperatur (ROOM / FRIDGE) auswählen Wählen Sie die Temperatur aus, die im Display angezeigt werden soll. Die Temperatur FRIDGE wird vom Außensensor gemessen. Die Temperatur ROOM wird vom Temperaturfühler am Temperatursen- sor gemessen. Drücken Sie die Taste R Ridge HI-AL LO-AL ROOM um zwischen der Anzeige der Tempe-...
  • Page 11 Temperaturspeicher abrufen Der Temperaturspeicher speichert die höchste und die niedrigste gemessene Temperatur. So können Sie bspw. eine mögliche Temperaturschwankung innerhalb eines beliebigen Zeitraums überwachen. Drücken Sie die Taste H öCHst HI-AL LO-AL ROOM ieFsttempeRatuR auf der Rückseite FRIDGE Ihres Temperatursensors. Dies ist die tiefste Temperatur, die der Außensen- sor gemessen hat.
  • Page 12 Temperatursensor an Alarmanlage anmelden Der Temperatursensor kann an einer Alarmanlage der Protect-Serie angemeldet werden. So können Sie bspw. einen temperaturemp- findlichen Bereich (wie etwa ein Aquarium, ein Terrarium oder einen Gefrierschrank) überwachen. Bei Bedarf können Sie sich bei einem Über- oder Unterschreiten des eingestellten Temperaturbereichs von Ihrem Alarmsystem warnen lassen.
  • Page 13 Wählen Sie entsprechend der zugehörigen Bedienungsanlei- tung den Menüpunkt R egistRieRen an der Alarmanlage aus. Legen Sie die Batterie wieder REGISTRIEREN... in das Batteriefach ein. Ach- ten Sie darauf, die Batterie in der richtigen Ausrichtung einzulegen. Die Anmeldung des Tempe- ratursensors an die Alarm- anlage war erfolgreich, wenn im Display der Alarmanlage der Eintrag a...
  • Page 14 Höchst- und Tiefsttemperatur (für Außensensor) einstellen Wenn Sie die Temperatur überwachen möchten, stellen Sie zu- nächst eine Höchst- und eine Tiefsttemperatur ein. Die zu überwa- chende Temperatur (FRIDGE) wird vom Außensensor gemessen. Höchsttemperatur einstellen Drücken und halten Sie die Taste a leRt Drücken Sie die Taste °C/°F / p, um HI-AL...
  • Page 15 Tiefsttemperatur einstellen Drücken Sie die Taste a leRt Drücken Sie die Taste °C/°F / p, um die HI-AL LO-AL ROOM FRIDGE Tiefsttemperatur schrittweise einzu- stellen. Drücken und halten Sie die Taste °C/°F / p, um das Einstellen der Tiefsttemperatur zu beschleunigen. Höchst- und Tiefsttemperatur speichern Drücken Sie die Taste a leRt...

  • Page 16: Alarmmodus Einschalten

    Alarmmodus einschalten Möchten Sie sich bei einem Über- oder Unterschreiten des eingestellten Temperaturbereichs von Ihrem Alarmsystem warnen lassen, schalten Sie den Alarmmodus Ihres Temperatursensors ein. Drücken Sie die Taste a leRt HI-AL LO-AL ROOM Der Alarmmodus ist eingeschaltet. FRIDGE Melden Sie den Temperatursensor an Ihrer Alarmanlage an.

  • Page 17: Entsorgung

    Entsorgung Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerä- tegesetz sind Besitzer von Altgeräten gesetzlich verpflich- tet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Gefährdung von Gesundheit und Umwelt durch Batterien! Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen.

  • Page 18: Konformitätserklärung

    Konformitätserklärung Hiermit erklärt die Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EG befindet. Das CE-Kennzeichen auf den Geräten bestätigt die Konformität.

  • Page 19: Garantie

    Garantie Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum. Bei Problemfällen wenden Sie sich an unsere Hotline: 0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus dem Mobilfunknetz). Ist Ihr Problem telefonisch nicht zu beheben, können Sie Ihr Gerät in Originalverpackung mit beigefügtem Kaufbeleg an folgende Anschrift senden: Service Center Hattingen...

  • Page 20: Technische Daten

    Technische Daten Gewicht ca. 86 g Abmessungen (B x H x T) 65 x 71,5 x 21 mm Frequenz 868,5 MHz Sendeleistung max. 0,6 mW Batterie 1 x Microzelle, Typ AAA Messbereich - 50 °C bis +70 °C - 58 °F bis +158 °F Messtoleranz + / - 1 °C + / - 1,8 °F...

  • Page 22: Ontents Overview

    General View The illustrations show the temperature sensor in detail. 1 Display 4 External sensor with connection cable button 5 Port for connection cable Ridge  6 °C / °F / leRt button button...
  • Page 23 7 Temperature sensor 10 Base 8 Mounting hook 11 Magnet 9 Temperature memory 12 Battery compartment button (Min. / Max.)

  • Page 24: Safety Instructions

    Safety Instructions Avoid any personal injury by paying attention to the following infor- Avoid any personal injury by paying attention to the following infor- Avoid any personal injury by paying attention to the following infor- mation! aRning ! Risk of suffocation and damage to health Risk of suffocation and damage to health Risk of suffocation and damage to health Risk of suffocation and damage to health...

  • Page 25: Intended Use

    Intended Use The temperature sensor serves to display and monitor the temper- The temperature sensor serves to display and monitor the temper- The temperature sensor serves to display and monitor the temper- ature. The temperature sensor is designed for use together with an ature.

  • Page 26: Putting The Temperature Sensor Into Operation

    Putting the Temperature Sensor into Operation Inserting the Battery The temperature sensor can only work properly when an appropri- ate AAA cell battery has been correctly installed. Open the battery compartment on the rear side of the temperature sensors. Insert an AAA cell battery in the battery compartment. Pay attention that the battery is inserted the right way around.
  • Page 27 Positioning or Mounting the Temperature Sensor You can stand or mount the temperature sensor anywhere. You can either stand it on its base, hang it using the mounting hook or use the magnetic surface on the rear. Pivot the base on the rear of the temperature sensor down carefully or hang the temperature sensor up using the mounting hook on the rear...
  • Page 28 Selecting the Temperature (ROOM / FRIDGE) Select the temperature you wish to be shown in the display. The FRIDGE temperature is measured by the external sensor. The ROOM temperature is measured by the temperature probe on the temperature sensor. Press the R button to Ridge switch between the display of the...
  • Page 29 Opening the Temperature Memory The temperature memory stores the highest and lowest tempera- ture measured. This means that you can monitor temperature fluctuations within a specific period of time, for example. Press the m empeRatuRe HI-AL LO-AL ROOM button on the rear of the temperature FRIDGE sensor.
  • Page 30 Registering the Temperature Sensor on the Alarm System The temperature sensor can be registered on an alarm system from the Protect Series. This means you can monitor an area which is sensitive to a temperature change (such as an aquarium, terrarium or freezer).
  • Page 31 Select the R egisteR menu option on the alarm system according to the corresponding operating manual. Replace the battery in the REGISTER... battery compartment. Pay attention that the battery is inserted the right way around. When the message a laRm .
  • Page 32 Setting the Maximum and Minimum Temperatures (for the External Sensor) If you want to monitor the temperature, you must first set the maxi- mum and minimum temperatures. The temperature to be monitored (FRIDGE) is measured by the external sensor. Setting the maximum temperature Press and hold the a leRt button.
  • Page 33 Setting the minimum temperature Press the a button. leRt Press the °C / °F / p button to set HI-AL LO-AL ROOM FRIDGE the minimum temperature in incre- ments. Press and hold the °C/°F / p button to speed up adjustment of the minimum temperature.

  • Page 34: Switching On Alarm Mode

    Switching On Alarm Mode If you want to be alerted by the alarm system if the temperature exceeds or drops below the set temperature range, activate Alarm mode on the temperature sensor. Press the a leRt button. Alarm HI-AL LO-AL ROOM mode is switched on.

  • Page 35: Disposal

    Disposal In order to dispose of your device, take it to a collection point provided by your local public waste authorities (e.g. recycling centre). According to laws on the disposal of electronic and electrical devices, owners are obliged to dispose of old electronic and electrical devices in a separate waste container.

  • Page 36: Declaration Of Conformity

    Declaration of Conformity Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen hereby declares that this device fulfils the requirements and complies with the regulations stipulated in the Directive 2014/53/EC. The CE Mark on the devices confirms conformity. The Declaration of Conformity for this product is availa- ble at http://productip.com/?f=5b359...

  • Page 37: Technical Data

    Technical Data Weight Approx. 86 g Dimensions (W x H x D) 65 x 71.5 x 21 mm Frequency 868.5 MHz Sending power max. 0.6 mW Battery 1 x AAA battery Measurement range - 50 °C to +70 °C - 58 °F to +158 °F Measurement accuracy + / - 1 °C + / - 1.8 °F...
  • Page 40 Art. Nr. 5963 / Version 2017.08 Die ausführliche Bedienungsanleitung zu Ihrer Alarmanlage und weitere Zubehörteile finden Sie im Internet. A detailed version of the operating instruction manual for your alarm system and additio- nal accessories is available in the Internet. www.olympia-vertrieb.de...
