B+B SmartWorx VESR424D Quick Start Manual

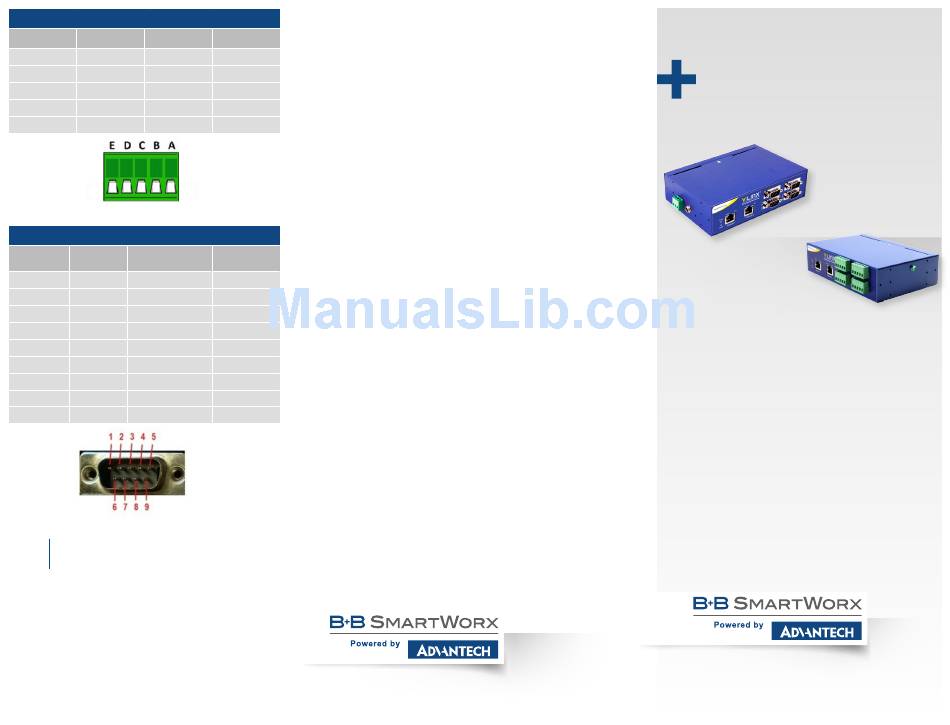

Serial Port Pinout - Terminal Block (# VESR424D)
Terminal RS-232 RS-422
A RTS TDA (-)
B TD TDB (+)
C CTS RDA (-)
D RD RDB (+)
E GND GND
Serial Port Pinout - DB9 (# VESR424T)
RS-422/RS-485
Terminal RS-232
4-Wire
1 DCD RDA (-)
2 RD RDB (+)
3 TD TDB (+)
4 DTR TDA (-)
5 GND GND
6 DSR ---
7 RTS ---
8 CTS ---
9 --- ---
5
UL Class 1 / Division 2
SUITABLE FOR USE IN CLASS I, DIVISION 2, GROUPS A, B,
C AND D HAZARDOUS LOCATIONS, OR NONHAZARDOUS
LOCATIONS ONLY.
CONVENANT À L'EMPLOI DANS LES SITES DANGEREUX
DE CLASSE I, DIVISION 2, GROUPES A, B, C ET D, OU
DANS LES SITES NON HASARDEUX SEULEMENT
Documentation N umber: 710-11137-00_r1_VESR424x_1918qsg
WARNING - EXPLOSION HAZARD - SUBSTITUTION OF ANY
COMPONENT MAY IMPAIR SUITABILITY FOR CLASS I, DIVISION 2.
ATTENTION - DANGER D'EXPLOSION - LA SUBSTITUTION DE
RS-485
COMPOSANTS PEUT ENTRAÎNER UNE ADÉQUATION À LA
Data A (-)
CLASSE I, DIVISION 2.
Data B (+)
The unit is to be powered by a Class 2 power source, of a grounded-
---
type, when power is applied to the barrel connector.
---
L'unité doit être alimentée par une source d'alimentation de classe 2, de
GND
type mise à la terre, lorsque le connecteur du canon est alimenté.
THE POWER CABLE MUST HAVE A MINIMUM RATING OF 80 °C.
LE CÂBLE D'ALIMENTATION DOIT AVOIR UNE INDICATION
MINIMALE DE 80 °C.
Power cannot be applied to both the terminal block and barrel
connectors simultaneously.
L'alimentation ne peut pas être appliquée simultanément aux
connecteurs du bornier et du barillet.
RS485
2-Wire
The use of coaxial cable for the field wiring shall be in accordance with
---
Class 2/Class 3 requirements in Article 725 of the NEC.
---
L'utilisation d'un câble coaxial pour le câblage sur site doit être conforme
aux exigences de classe 2 / classe 3 de l'article 725 du NEC.
Data B (+)
Data A (-)
One Conductor Per Terminal
GND
Un conducteur par borne
---
Use Copper Wire Only
---
Utiliser uniquement du fil de cuivre
---
---
Wire Size: 28 to 16 AWG
Taille de fil: 28 à 16 AWG
Tightening Torque: 5 KG-CM
Couple de serrage: 5 KG-CM
Wire Temperature Rating: 105 °C Minimum (Sized for 60 °C Ampacity)
Indice de température du fil: 105 °C Minimum (calibré pour 60 °C)
80 °C Maximum Surrounding Ambient Air Temperature
80 °C Température ambiante ambiante maximale
1 (888) 948-2248 | Europe: +353 91 792444
707 Dayton Road | PO Box 1040 | Ottawa, IL 61350
Phone: (815) 433-5100 | Fax: (815) 433-5109
www.advantech-bb.com | E-mail: support@advantech-bb.com
QUICK START
GUIDE
VESR424D
Model VESR424D or VESR424T
Ethernet Serial Server
Before you begin, be
sure you have the following:
+ VESR424D or VESR424T
+ CD with Software & Manual
+ DIN Rail & Panel Mount Brackets
www.advantech-bb.com
Fast and easy on the web:
VESR424T
