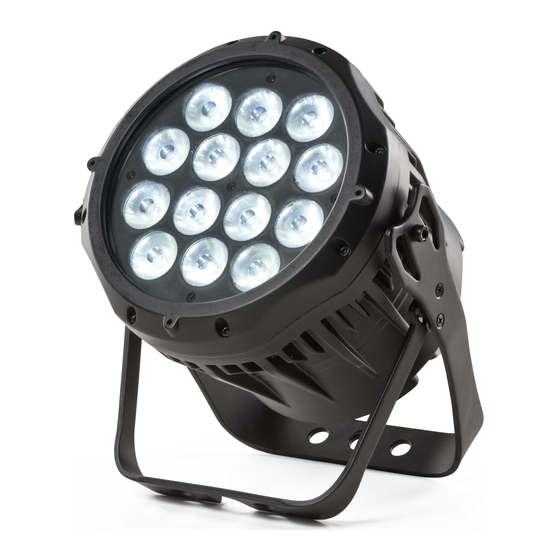

Tour-LED 50 XCR
Bedienungsanleitung
Eigenschaften
Menüführung
DMX-Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22311
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-01-08
Menu
DMX-Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tour-LED 50 XCR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Expolite Tour-LED 50 XCR

Summary of Contents for Expolite Tour-LED 50 XCR

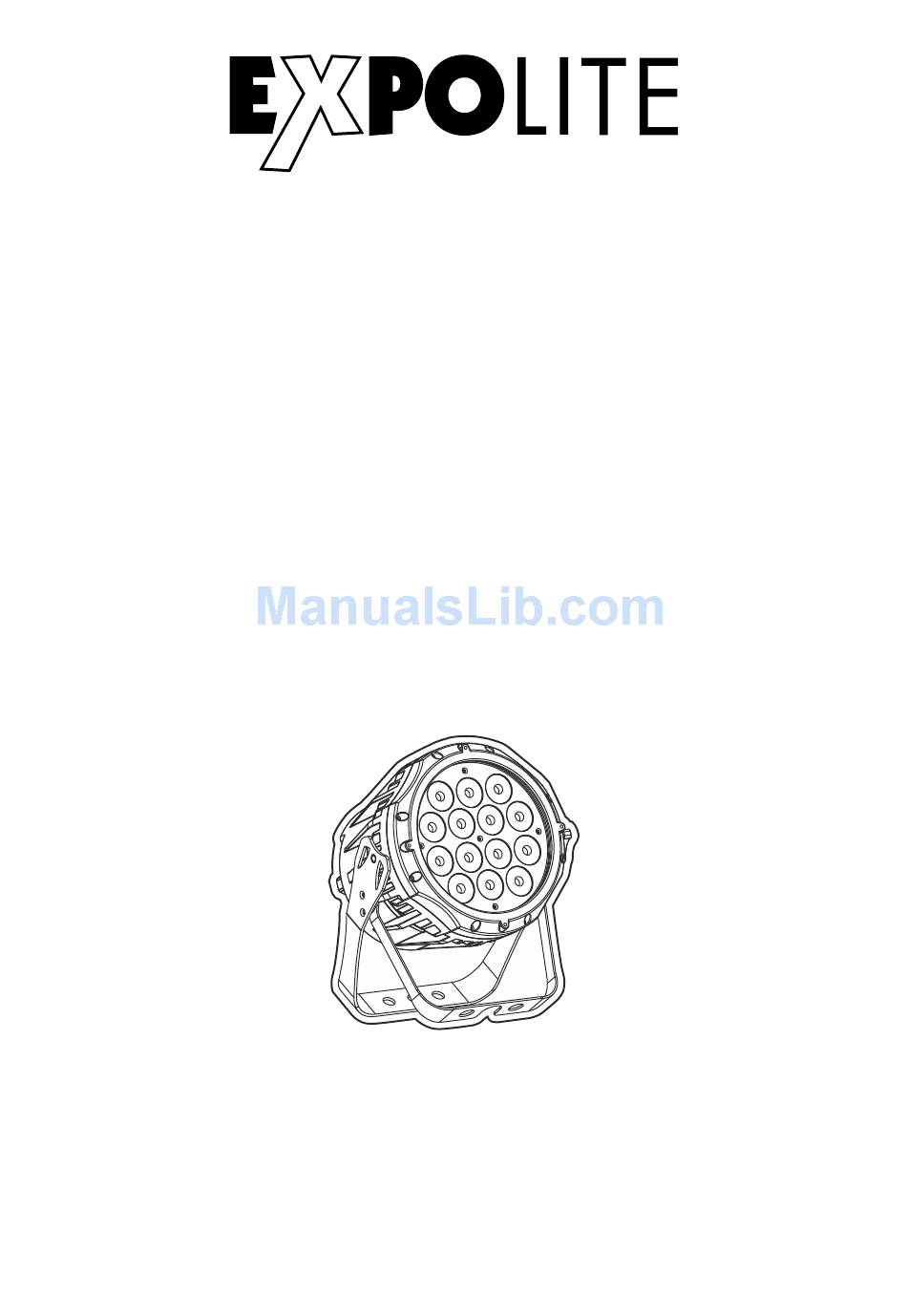

  • Page 1 Tour-LED 50 XCR Bedienungsanleitung User Manual Art.Nr.: led22311 Specifications Eigenschaften Menu Menüführung DMX-Control DMX-Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-01-08...
