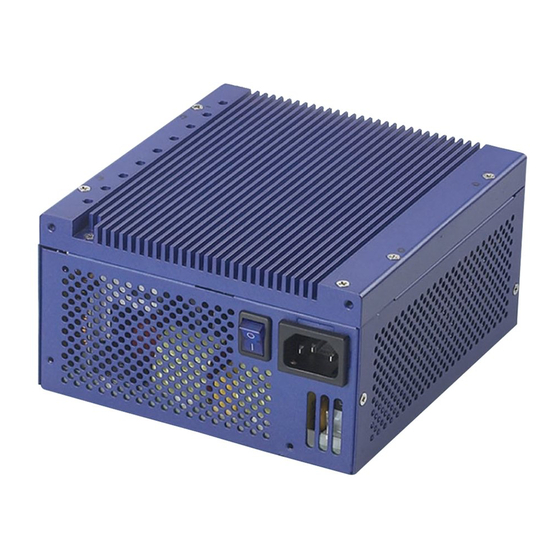

FSP Technology ZEN400 User Manual

Atx power supply fanless
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZEN400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FSP Technology ZEN400

Summary of Contents for FSP Technology ZEN400

  • Page 3 INDEX INDEX INDEX 01~04 Français 05~08 Deutsch 09~12 13~16 17~20...

  • Page 4: Installation Instructions

    Installation Instructions 1. Disconnect all mains power from the computer at the plug. 2. Remove the case/cover from your PC system. 3. Unplug all power connectors from the old power supply. 4. Remove the four screws from the rear of the case that hold the old power supply to the chassis, then remove the old power supply from the case.

  • Page 5: Electrical Specification

    Electrical Specification A. Input Voltage : (1) Model : ZEN400 : 110VAC-240VAC (50Hz - 60Hz) B. Output Voltage : (1) Model : ZEN400 OUTPUT MINIMUM NORMAL MAXIMUM VOLTAGE LOAD LOAD LOAD +3.3V 0.0A 20.0A 0.0A 7.0A 14.0A +12V1 0.2A 7.0A 14.0A...
  • Page 6 Protection A. Over-Voltage Protection Voltage Source Protection Point +3.3V 3.76V-4.8V 5.6V-7.0V +12V 13.0V-16.5V B. Over-Current Protection There will be protection from an output over-current event. The power supply may shut down from such an event and require power-on restart. C. Short-Current Protection Output short circuit is defined to be a short circuit load of less than 0.1 ohm.

  • Page 7: Safety And Emi

    Safety and EMI The power supply unit have been certified by the following safety and EMI certifications：cUL, Nemko, CE, CB, GOST, FCC Warning (1) Do not open the top cover of the power supply unit ! (2) Please avoid exposing the power supply to high humidity. Trouble shooting If the power supply unit fails to function properly, please check the following: Is the AC input plugged in properly and electrical outlet switched on?

  • Page 8: Instructions D'installation

    Instructions d'installation 1. Débranchez le câble secteur de l'ordinateur au niveau de la prise murale. 2. Démontez le couvercle/capot de votre système PC. 3. Débranchez tous les connecteurs d'alimentation de l'ancienne unité d'alimentation. 4. Dévissez les quatre vis sur l’arrière du boîtier qui fixent l’ancienne unité d’alimentation au châssis, et ôtez l’ancienne unité...

  • Page 9: Spécifications Électriques

    Spécifications électriques A.Tension d'entrée : (1) Modèle : ZEN400 : 110 V CA - 240 V CA (50Hz - 60Hz) B. Tension de sortie : (1) Modèle : ZEN400 CHARGE CHARGE CHARGE Sortie NORMALE MINI MAXI +3.3V 0.0A 20.0A 0.0A 7.0A...
  • Page 10 Protection A. Protection contre les surtensions Source de Tension Point de protection +3.3V 3.76V-4.8V 5.6V-7.0V +12V 13.0V-16.5V B. Protection contre les dépassements de courant Il existe une protection de surtension. L'alimentation pourra être automatiquement coupée pour empêcher une surtension, et l'ordinateur devra être redémarré. C.

  • Page 11: Dépannage

    Sécurité et EMI L'unité d'alimentation électrique a été certifiée pour les agréments de sécurité et EMI suivants : cUL, Nemko, CE, CB, GOST, FCC Mise en garde (1) Ne pas ouvrir le capot supérieur de l'unité d'alimentation électrique ! (2) Veuillez éviter d'exposer l'unité d'alimentation électrique à une forte humidité. Dépannage Si l'unité...

  • Page 12: Beschreibung Der Anschlüsse

    Installationsanleitung 1. Trennen Sie den Computer vollständig von der Stromversorgung ab. 2. Entfernen Sie die Abdeckung Ihres PC-Systems. 3. Trennen Sie sämtliche Versorgungsanschlüsse des alten Netzgeräts. 4. Entfernen Sie die vier Schrauben an der Rückseite des Gehäuses, mit denen das alte Netzgerät befestigt ist, und nehmen Sie das alte Netzgerät heraus. 5.

  • Page 13: Elektrische Daten

    Elektrische Daten A. Eingangsspannung : (1) Modell: ZEN400 : 110 V WS - 240 V WS (50 Hz - 60 Hz) B. Ausgangsspannung : (1) Model : ZEN400 MINIMAL NORMAL MAXIMAL Ausgang LAST LAST LAST +3.3V 0.0A 20.0A 0.0A 7.0A 14.0A...
  • Page 14 Schutz A. Überspannungsschutz Spannungsquelle Schutzpunkt +3,3V 3,76V-4,8V 5,6V-7,0V +12V 13,0V-16,5V B. Überstromschutz Ihre Stromversorgung verfügt über eine automatische Überlastabschaltung. Sollte es zur Überlast gekommen sein, ist das Gerät durch einen Neustart mittels Drücken der Power-Taste wieder betriebsbereit. C. Kurzschlussschutz Der Ausgangskurzschluss ist als Kurzschlusslast von weniger als 0,1 Ohm definiert.Im Fall eines Ausgangskurzschlusses an +3,3 V, +5 V oder +12 V (-12V) wird die Stromversorgung abgeschaltet und gesperrt, und zwar ohne Beschädigung des Netzgeräts.

  • Page 15: Problembehebung

    Sicherheit und elektromagnetische Interferenzen Dieses Netzgerät wurde nach den folgenden Sicherheits- und Störstromnormen zertifiziert: cUL, Nemko, CE, CB, GOST, FCC Warnung (1) Öffnen Sie niemals die obere Abdeckung des Netzgeräts! (2) Bitte vermeiden Sie es, das Netzgerät hoher Luftfeuchtigkeit auszusetzen. Problembehebung Bitte prüfen Sie Folgendes, falls das Netzgerät nicht ordnungsgemäß...
  • Page 16 Pin1 Pin2 +12VDC +12VDC +12VDC...
  • Page 17 ZEN400 ZEN400 +3.3V 0.0A 20.0A 0.0A 7.0A 14.0A +12V1 0.2A 7.0A 14.0A +12V2 0.2A 6.5A 13.0A -12V 0.0A 0.25A 0.5A +5Vsb 0.0A 1.25A 2.5A...
  • Page 18 +3.3V 3.76V-4.8V 5.6V-7.0V +12V 13.0V-16.5V...
  • Page 19 cUL, Nemko, CE, CB, GOST, FCC...
  • Page 20 Pin1 Pin2 +12VDC +12VDC +12VDC +12V +12V PCI Express Serial ATA...
  • Page 21 產品規格 A. 輸入條件 : (1) 型號 :ZEN400 : 110VAC - 240VAC (50Hz - 60Hz) B. 輸出伏特數 : (1) 型號 : ZEN400 輸出電壓 最小負載 正常負載 最大負載 +3.3V 0.0A 20.0A 0.0A 7.0A 14.0A +12V1 0.2A 7.0A 14.0A +12V2 0.2A 6.5A 13.0A -12V 0.0A...
  • Page 22 +3.3V 3.76V-4.8V 5.6V-7.0V +12V 13.0V-16.5V +3.3V, +5V, +12V -12V...
  • Page 23 安規驗證 此型號電源供應器設備已獲得下列安規及EMI證書認證 ： cUL, Nemko, CE, CB, GOST, FCC 警告 (1) 請勿在使用狀態下拆卸電腦零件。 (2) 請避免將產品放置於高溼度與高溫度環境中。 故障排除 如果電源供應器無法正常運作，請檢查下列事項： 交流電輸入是否正確接上插頭 ? 電源插座開關是否已開啟 ? 檢查所有輸出連接器是否有與其他組件正確接通。 拔掉電源供應器的電源插頭，可以重新設定電源供應器。 如果電源供應仍無法正常運作，請連絡原購買廠商或是經銷商， 來進行維修或是更換產品。 如需更進ㄧ步的訊息請上網查詢 www.FSP-group.com...
  • Page 24 全漢企業股份有限公司 (Headquarters) 電話:886-3-375-9888 傳真:886-3-375-6966 電子信箱:sales@fsp-group.com.tw ‘’ Thank you for purchasing FSP product‘’ FSP - The world’s most respected designer and manufacturer of switching Power Supply Units (PSU) and mobile power solutions. Shop...
