Page 1: Quick Start Guide

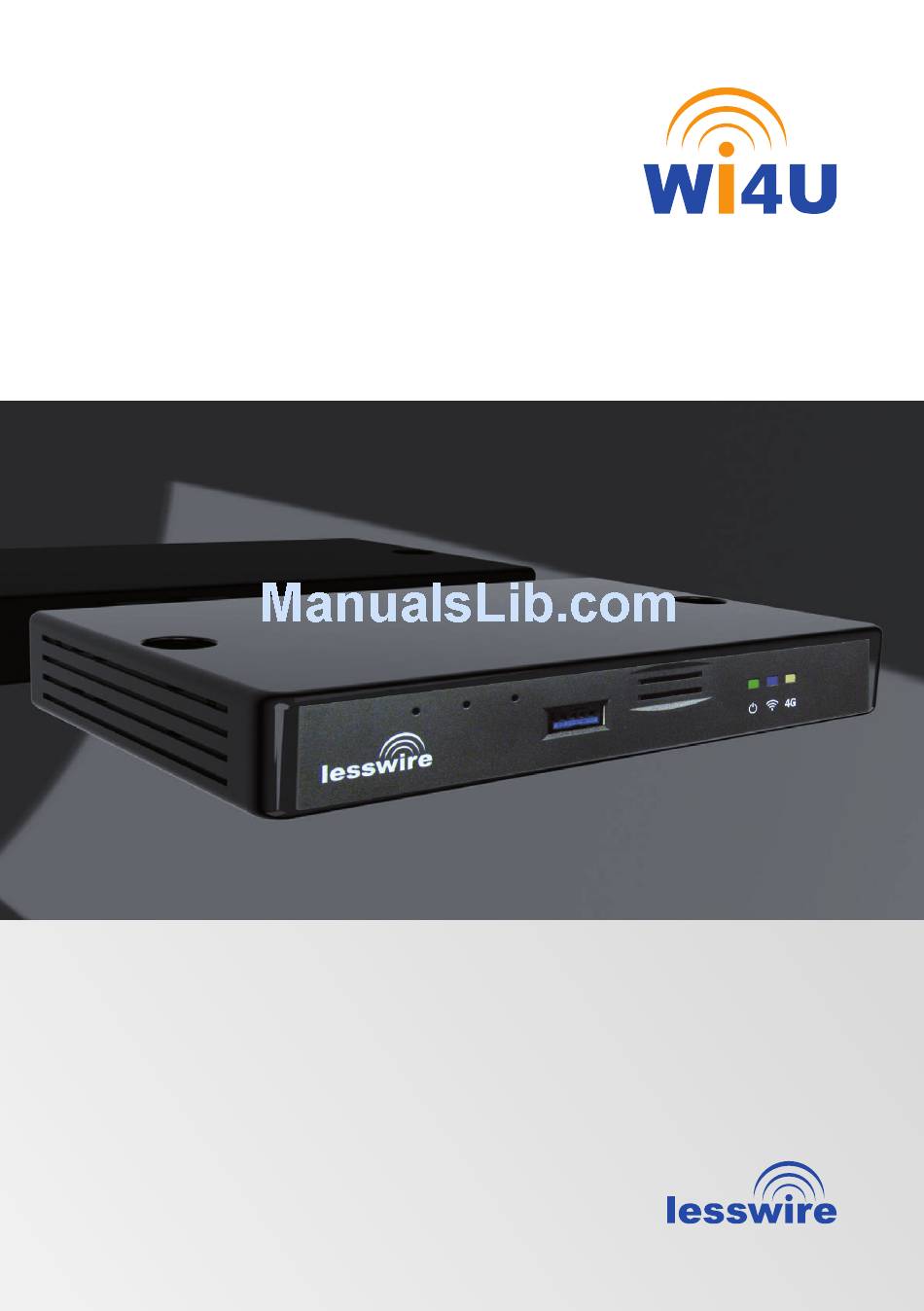

Quick Start Guide Best and most reliable connection on the move! deutsch | english... - Page 2 deutsch english...
-
Page 3: Table Of Contents
Inhalt Systemanforderungen Packungsinhalt Übersicht Wi4U LTE-Router Fahrzeuginstallation Sofort-Inbetriebnahme Anzeigen Einstellungen Wichtige Hinweise Technische Daten Wi4U | Quick Start Guide | 09/2016... -
Page 4: Systemanforderungen
Systemanforderungen Zur Konfiguration benötigen Sie einen Computer / Tablet / Smartphone mit WLAN 802.11 b/g/n und einen der folgenden Internet-Browser: Internet Explorer 6.0 und höher Firefox Opera Safari Packungsinhalt Bitte überprüfen Sie den Packungsinhalt. Folgende Teile müssen sich in der Verpackung befinden: Wi4U LTE-Router Kabelsatz zum Anschluss an die Bordelektronik Quick Start Guide... -

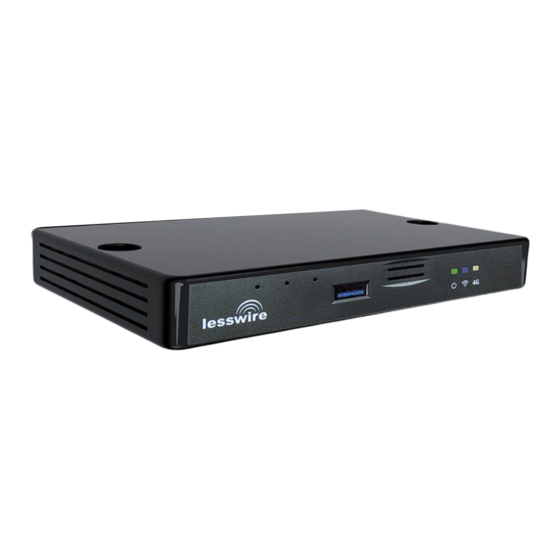

Page 5: Übersicht Wi4U Lte-Router
Hardware Reset LED Spannungsversorgung Firmware Reset LED WLAN USB-Buchse LED Mobilfunk SIM-Kartenslot 1 Fakra WLAN Antennenschluss (nur Wi4U city) SIM-Kartenslot 2 Fakra GPS Antennenanschluss Spannungsversorgung Fakra LTE Antennenanschluss 1 HSD Ethernet-Anschluss Fakra LTE Antennenanschluss 2 HSD USB-Anschluss Wi4U | Quick Start Guide... -
Page 6: Fahrzeuginstallation
Fahrzeuginstallation Bevor Sie den Wi4U LTE-Router mit Ihrem Computer verbinden können, müssen Sie den Wi4U LTE-Router im Fahrzeug installieren. Die Installation sollte durch eine geeignete Fachwerkstatt durchgeführt werden. Mögliche Fachwerkstätten finden Sie unter www.lesswire.com. - Page 7 Wi4U | Quick Start Guide...
- Page 8 Konnektoren der LTE-Antennenkabel müssen entsprechend Fakra Typ-D (bordeauxrot, female) codiert sein. WLAN-Antennen (nur Wi4U city) Die Anschlüsse für die WLAN-Antennen am Wi4U city sind Fakra Typ-I (beige, male). D.h. die Konnektoren der WLAN-Antennenkabel müssen entsprechend Fakra Typ-I (beige, female) codiert sein.
- Page 9 Der Wi4U LTE-Router wird mit einem Kabelsatz zum Anschluss an die Bordelektronik (12V oder 24V) ausgeliefert. Stecken Sie zunächst den 32-poligen Stecker in die pas- sende Buchse des Wi4U LTE-Router. Verbinden Sie anschließend die Kabel mit den ent- sprechenden Anschlüssen im Fahrzeug. Dabei beachten Sie bitte folgende Anschlüsse: Gelbes Kabel auf Klemme 15 (Zündung ein/aus)
-
Page 10: Sofort-Inbetriebnahme
Vor der Befestigung schließen Sie bitte alle Anschlusskabel gemäß obiger Zeichnung am Wi4U LTE-Router an. Der Wi4U LTE-Router ist so vorkonfiguriert, dass er nur bei eingeschalteter Zündung in Betrieb ist. Die Start-Up-Zeit beträgt ca. 30 Sekunden. Sofort-Inbetriebnahme 1. SIM-Karte wie in Abb. rechts in den SIM-Karteneinschub einlegen. - Page 11 4. Benutzeroberfläche des Wi4U LTE-Routers öffnen und mobilen Internetzu- gang einrichten. Starten Sie den Internet Browser auf Ihrem Computer und geben Sie die Adresse http://192.168.1.1 oder http://router.wi4u ein. Das Startfenster des Wi4U- Webservers öffnet sich und Sie werden nach ein paar Sekunden nach der PIN für Ihre SIM-Karte gefragt.
- Page 12 Die Einstellungen zu der SIM-Karte können unter dem Menüpunkt „Einstellungen / Internet“ später jederzeit geändert werden. Interneteinstellungen / Providerdaten Falls Ihr Provider dem Router nicht bekannt ist, können Sie APN und ggf. weitere Einstel- lungen direkt von Ihrem Provider erfragen und manuell eintragen. Verbinden mit dem Wi4U über WLAN Einloggen auf dem Wi4U-Gerät durch Starten des Internet Browsers Eingabe der Adresse http://192.168.1.1...
- Page 13 Andere Konfigurationseinstellungen siehe Hilfebeschreibung. Wi4U | Quick Start Guide...
-
Page 14: Anzeigen
Anzeigen Der Wi4U LTE-Router ist mit drei zweifarbigen LEDs ausgestattet: Spannungsversorgung WLAN Aktivität Mobilfunk Aktivität Folgende Blinkcodes werden bereitgestellt: Funktion Zustand Farbe / Blinkcode Spannungs- Spannung im zulässigen Bereich leuchtend versorgung Gerät im Standby-Mode langsam blinkend Fehler in der Spannungsversorgung leuchtend WLAN WLAN nicht gestartet... -
Page 15: Einstellungen
Einstellungen Im Menü Einstellungen konfigurieren Sie den Wi4U LTE-Router, seine WLAN- und mobile Internetverbindung. Stellen Sie von Ihrem Endgerät eine WLAN-Verbindung zum Router her. Starten Sie den Internet Browser auf Ihrem Endgerät und geben Sie die Adresse http://router.wi4u ein. Das Menü Einstellungen ist passwortgeschützt. Sie werden zur Eingabe eines Pass- wortes aufgefordert. - Page 16 Es besteht die Möglichkeit nicht nur die Einstellungsseiten sondern alle Seiten des geräteeigenen Webservers zu sperren. Unter dem Menüpunkt „Einstellungen / System“ können Sie diesen Schutz einstellen. Weitere Erklärungen finden die Sie in der Hilfebeschreibung.
-
Page 17: Wichtige Hinweise
Anforderungen für das E-Mark-Label. Bahnnorm Der Wi4U city ist entsprechend der Bahnnorm EN50121-3-2:2006 und EN50155:2007 qualifziert. Die Konformitätserklärung für Wi4U pro und Wi4U city finden Sie finden Sie unter folgendem Link auf unserer Internetseite: http://www.lesswire.com/produkte/connected -car-systems/connected-car/wi4u-pro-lte-wlan-router/uebersicht/ Wi4U | Quick Start Guide... - Page 18 Sicherheitshinweise Der Wi4U LTE-Router sendet im normalen Betrieb Radiosignale aus, die Interfe- renzen mit anderen funkbasierten Geräten erzeugen können. Er sollte daher ent- sprechend der Beschreibung im Handbuch betrieben werden. Der Hersteller gibt keine Garantie, dass keine Interferenzen mit anderen Geräten auftreten. Betreiben Sie den Wi4U LTE-Router nicht in einem Bereich, wo medizinische Geräte, lebensrettende Geräte oder andere Geräte, die empfindlich auf Inter- ferenz von Radiosignalen reagieren, benutzt werden.
-
Page 19: Technische Daten
32 PIN NanoMQS Temperatur Betrieb -40°C bis +80°C Lagerung -40°C bis +105°C Zertifizierung CE, E1, RoHS EN50121-3-2:2006 (Wi4U city) EN50155:2007 (Wi4U city) Artikelnummer AN00K01395 (Wi4U pro) AN00K07908 (Wi4U city) © lesswire GmbH 2016. Technische Änderungen vorbehalten. Wi4U | Quick Start Guide... - Page 20 deutsch english...
- Page 21 Contents System requirements Package contents Overview of the Wi4U LTE router Vehicle installation Getting started immediately Displays Settings Important information Technical data Wi4U | Quick Start Guide | 09/2016...
-
Page 22: System Requirements
System requirements In order to configure the router, you require a computer / tablet / smartphone with WLAN 802.11 b/g/n and one of the following browsers: Internet Explorer 6.0 and higher Firefox Opera Safari Package contents Please check the package contents. The following items should be included in the package: Wi4U LTE router Cable set for connecting to the on-board electronics... -
Page 23: Overview Of The Wi4U Lte Router
Firmware reset WLAN LED USB port Mobile network LED SIM card slot 1 Fakra WLAN antenna socket (only Wi4U city) SIM card slot 2 Fakra GPS antenna socket Power supply Fakra LTE antenna socket 1 HSD ethernet socket Fakra LTE antenna socket 2... -
Page 24: Vehicle Installation
Before you can connect the Wi4U LTE router to your computer, you must first install the Wi4U LTE router in the vehicle. The installation should be carried out by a suitable specialist workshop. You can find some specialist workshops listed at www.lesswire.com... - Page 25 Wi4U | Quick Start Guide...
- Page 26 The Wi4U should be operated using a MIMO LTE antenna and optionally with a GPS antenna (if you intend to use positioning services). If using the Wi4U city, you require two additional external WLAN antennas for connecting to the WLAN.
- Page 27 The Wi4U LTE router is delivered with a cable set for connection to the on-board electro- nics (12V or 24V). Firstly connect the 32-pole plug to the matching socket on the Wi4U LTE router. Then connect the cable to the corresponding connectors on the vehicle. Please observe the following connections during this process: Yellow cable to terminal 15 (ignition on/off)
-
Page 28: Getting Started Immediately
Please ensure that all of the connection cables have been attached to the Wi4U LTE router in accordance with the above diagram before mounting the router. The Wi4U LTE router has been preconfigured to only operate when the ignition is switched on. - Page 29 4. Open the user interface for the Wi4U LTE router and configure the mobile Internet access. Start the Internet browser on your computer and enter the address http://192.168.1.1 or http://router.wi4u. The start window for the Wi4U web server will open and after a few seconds you will be prompted to enter the PIN for your SIM card. After clicking on the button Save changes, the PIN will be automatically saved.
- Page 30 The settings for the SIM card can be changed later at any time under the menu item “Settings / Internet”. Internet Settings / Provider Data If your provider is not recognised by the router, you can request the APN settings and, if necessary, further settings directly from your provider and then enter them manually.
- Page 31 For information on other configuration settings see the help section. Wi4U | Quick Start Guide...
-
Page 32: Displays
Displays The Wi4U LTE router is equipped with three two-coloured LEDs: Power supply WLAN activity Mobile network activity The following LED codes been programmed: Function Status Colour / LED code Power Generated voltage within admissible range flashing slowly supply Device in sleep mode Power supply error WLAN WLAN not started... -
Page 33: Settings
Settings The Settings menu can be used to configure the Wi4U LTE router, its WLAN and mobile Internet connections. Establish a WLAN connection between your end device and the router. Start the Internet browser on your end device and enter the following address http://router.wi4u. - Page 34 It is possible to not only block the settings pages but also all of the pages for the device’s web server. Under the menu item “Settings / System” you can set the level of security. You will find further explanations in the help section.
-
Page 35: Important Information
E-marking requirements. Railway standard The Wi4U city is certified in accordance with the railway standards EN50121-3-2:2006 and EN50155:2007. You can find the declaration of conformity for the Wi4U pro and Wi4U city under the following link on our website: http://www.lesswire.com/en/products/connected-car- systems/connected-car/wi4u-pro-lte-wlan-router/overview/... -
Page 36: Safety Guidelines
Safety guidelines The Wi4U LTE router transmits radio signals during normal operation that could interfere with other radio-based devices. Therefore, it should be operated in accord- ance with the information provided in this guide. The manufacturer provides no guarantee that this device will not cause interference to other devices. Do not operate the Wi4U LTE router in any area where medical equipment, life- saving devices or other devices are used which are sensitive to interference from radio signals. -
Page 37: Technical Data
32 PIN NanoMQS Temperature Operating -40°C to +80°C Storage -40°C to +105°C Certification CE, E1, RoHS EN50121-3-2:2006 (Wi4U city) EN50155:2007 (Wi4U city) Article number AN00K01395 (Wi4U pro) AN00K07908 (Wi4U city) © lesswire GmbH 2016. Technische Änderungen vorbehalten. Wi4U | Quick Start Guide... - Page 40 GmbH Germany www.lesswire.com...
