Andrew F4PNMV2-HC Installation Instructions

Installation Instructions

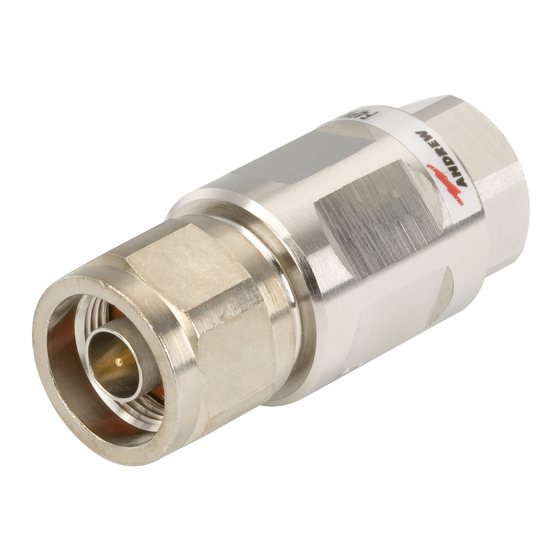

N Connectors
®
for HELIAX FSJ4-50B Coaxial Cable
F4PNMV2-HC
F4NMV2-HC
F4PNMV2-C
F4NMV2-C

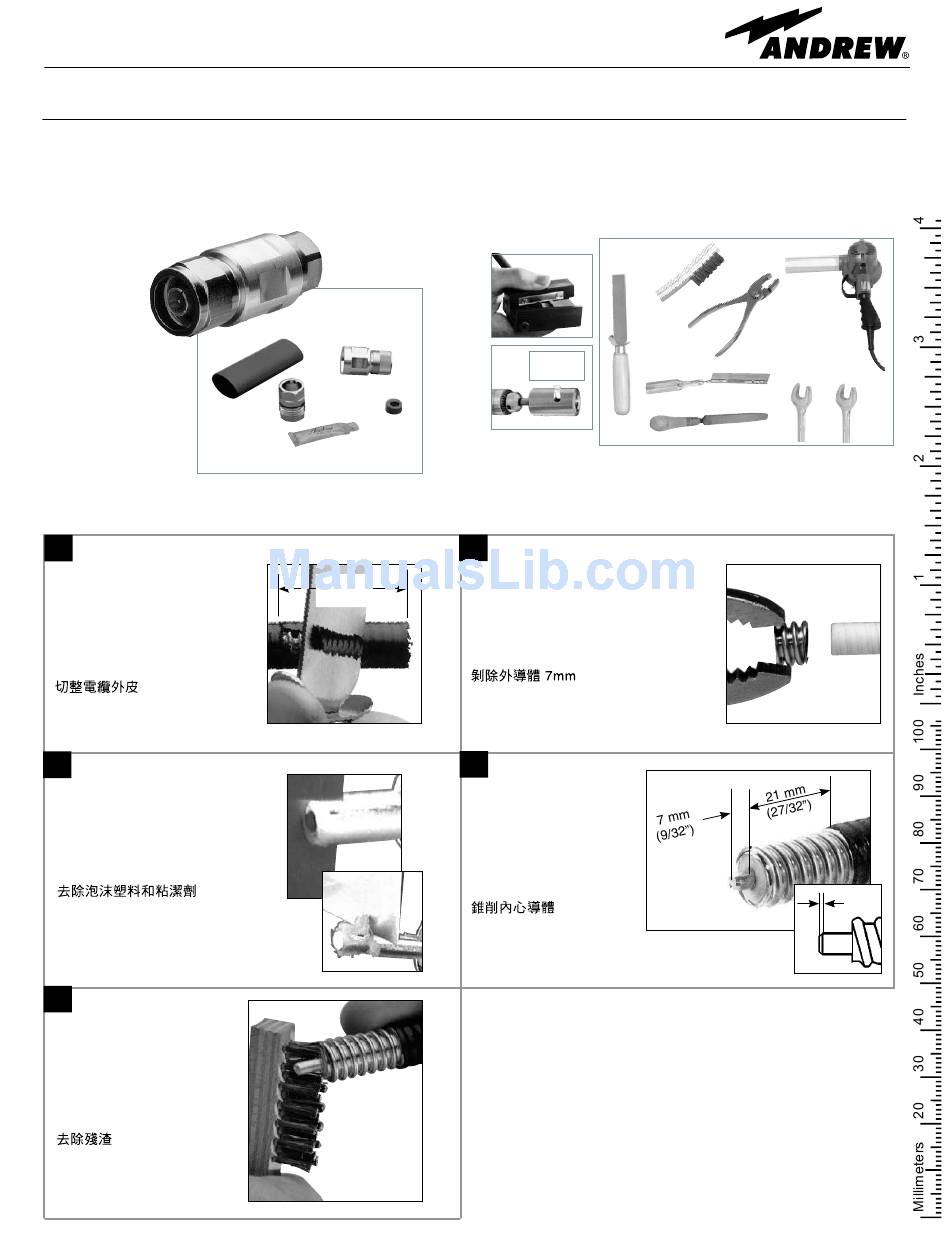

1
Trim cable jacket.
Recortar la envuelta del cable.
Coupez la gaine du câble.
Kabelmantel abziehen.
Retire a capa do cabo.
3
Remove foam and adhesive.
Retirar el material de espuma y el adhesivo.
Enlevez la mousse et l'adhésif.
Verschäumung und Klebeband entfernen.
Remova a espuma e o adesivo.
5
Remove debris.
Retirar los restos.
Enlevez les débris.
Metallspäne entfernen.
Remova os detritos.
2
28 mm
Remove 7 mm of outer conductor.
(1-1/8")
Retirar 7 mm del conductor externo.
Enlevez 7 mm du conducteur extérieur.
7 mm des Außenleiters entfernen.
Remova 7 mm do condutor externo.
4
Taper inner conductor.
Dar forma cónica al conductor
interno.
Effilez le conducteur intérieur.
Innenleiter abschrägen.
Atarraxe o condutor interno.
Bulletin 237554
Andrew Institute offers installation training.
MCPT-1412
CPT-F4
Revision B Page 1 of 2
22 mm
19 mm
1 mm
(1/32")
