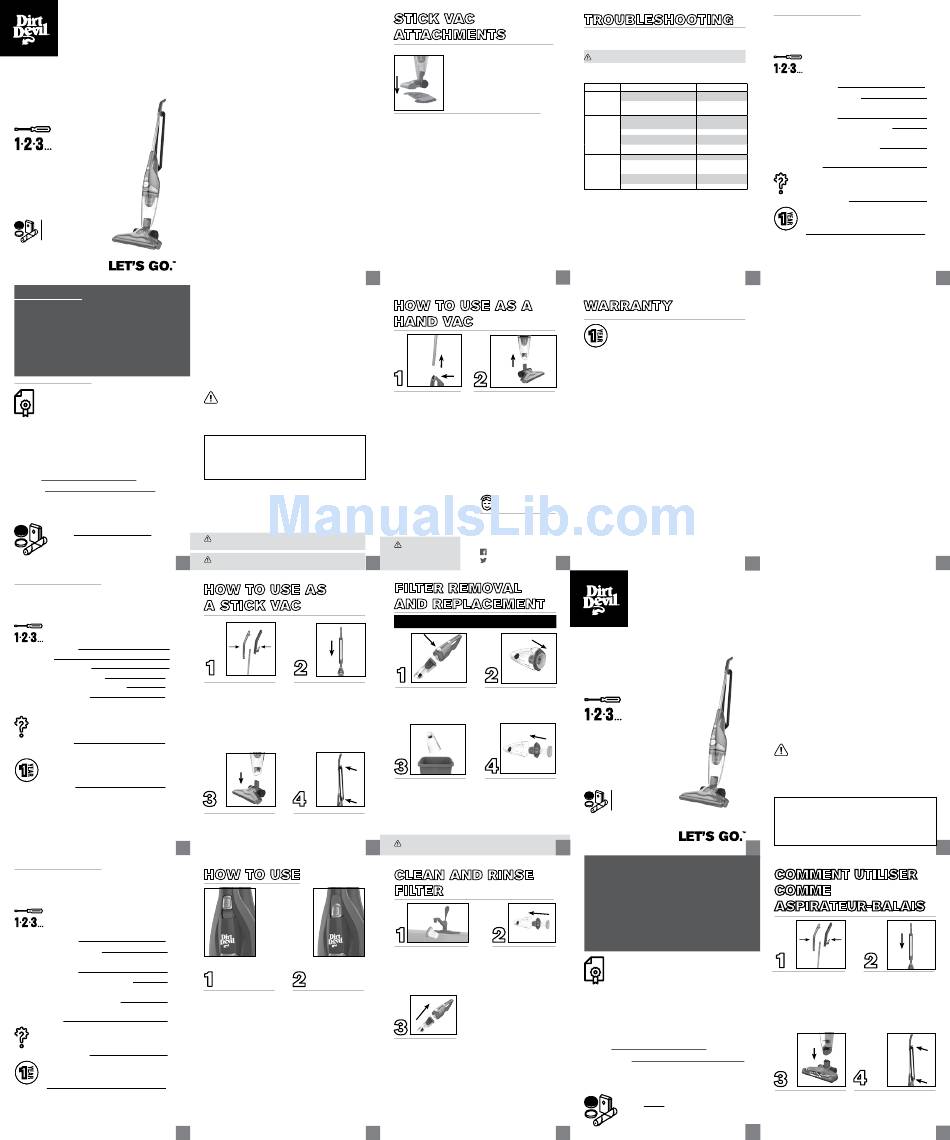

SimpliStik +
TM
My Model is: _________
USER
MANUAL
Français - page 15
Español - página 28
REPLACEMENT PARTS
F113
• FILTER:
961152047 R0 11/16
®2016 Techtronic Floor Care Technology Limited.
All Rights Reserved. Distributed by Royal Appliance Mfg. Co.
Glenwillow, Oh 44139
HI. WELCOME.
Congrats on purchasing your new Dirt Devil
SimpliStik TM +. Inside, you'll find everything you
want to know from the tools to how to.
So what are you waiting for? LET'S GO.
™
PRODUCT
REGISTRATION
Warranty Registration
Be sure to register your product online at www.DirtDevil.com or
call 1-800-321-1134 to register by phone.
Hint: Attach your sales receipt to this Owner's manual. Verification of date of purchase may
be required for warranty service of your Dirt Devil ® product.
For quick reference, please record your product information below.
Model #:
Mfg. Code:
(Mfg. code located on the back or bottom of product)
Find GENUINE Replacement Parts at www.dirtdevil.com
This product uses the following parts:
F113
FILTER
2
TABLE OF
CONTENTS
Use as a stick vac 7
How to use 8
Stick vac attachments 9
How to use as a stick vac 10
Filter removal and replacement 11
Clean and rinse filter 12
Troubleshooting 13
1
Limited warranty 14
3
TABLE DES MATIÈRES
Comment utiliser comme
aspirateur-balais 20
Pour utiliser l'aspirateur 21
Comment utiliser comme
aspirateur à main 22
Accessoires de l'aspirateur balai 23
Vide- poussière et
filtre : retrait et réinstallation 24
Nettoyage et rinçage du filtre
d'évacuation 25
Guide de dépannage 26
1
Garantie 27
4
THIS PRODUCT IS INTENDED FOR HOUSEHOLD USE ONLY. IF USED
COMMERICALLY WARRANTY IS VOID.
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should always be
followed, including the following:
• READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.
• ALWAYS FOLLOW THESE SAFETY INSTRUCTIONS.
• DO NOT LEAVE CLEANER UNATTENDED.
WARNING: TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY:
• Fully assemble before operating.
• Operate cleaner only at voltage specified on data plate on back of cleaner.
• Do not use outdoors or on wet surfaces.
• Do not allow to be used as a toy. Not intended for use by children age
12 and under. Close supervision is necessary when used near children.
To avoid injury or damage, keep children away from product, and do not
allow children to place fingers or other objects into any openings.
• Use only as described in this manual. Use only manufacturer's recommended
attachments.
• Do not use with damaged cord or plug. If appliance is not working as
it should, has been dropped, damaged, left outdoors, or dropped into
water, return it to a service center for inspection. Call 1-800-321-1134
for the nearest service center.
• Do not pull or carry by cord, use cord as a handle, close a door on cord,
or pull cord around sharp edges or corners. Do not run vacuum cleaner
over cord. Keep cord away from heated surfaces.
• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
• Do not handle plug or appliance with wet hands.
• Do not put any object into openings. Do not use with any opening
blocked; keep free
of dust, lint, hair and anything that may reduce air flow.
• Keep hair, loose clothing, fingers, and all parts of body away from openings and
moving parts.
• Turn off all controls before unplugging.
• Use extra care when cleaning on stairs. To avoid personal injury or
damage, and to prevent the cleaner from falling, always place cleaner at
bottom of stairs or on floor. Do not place cleaner on stairs or furniture, as
it may result in injury or damage.
• Do not use to pick up flammable or combustible liquids, such as gasoline,
or fine wood sandings or use in areas where they may be present.
5
• Always turn off this appliance before connecting or disconnecting
motorized nozzle.
• Do not pick up anything that is burning or smoking, such as cigarettes,
matches or hot ashes.
• Store the product indoors. Put the product away after use to prevent
tripping accidents.
• Do not use without filters and/or dirt cup in place.
• WARNING: this product contains chemicals, known to the state of califor-
nia to cause cancer and birth defects or other reproductive harm. WASH
HANDS AFTER USING.
• Any other servicing should be done by an authorized service representa-
tive.
• Do not leave appliance when plugged in. Unplug from outlet when not in
use and before servicing.
CAUTION: TO REDUCE THE RISK OF DAMAGE:
• Avoid picking up hard, sharp objects with this product, as they may cause damage.
• Store appropriately indoors in a dry place. Do not expose machine to freezing temperatures.
SAVE THESE INSTRUCTIONS
WARNING:
To reduce the risk of electric shock, this appliance has a polarized plug (one
blade is wider than the other). This plug will fit in a polarized outlet only one
way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install the proper outlet. Do not change the
plug in any way.
• Please read these instructions carefully before using your product.
• Let us help you put your product together, order parts and accessories or
answer any questions.
• Please Do Not Return This Product To The Store.
WARNING: Product assembly may include small parts. Small parts can
present a choking hazard.
WARNING
6
To reduce the risk of personal injury, turn power switch off before cleaning or servicing.
SURROUND HANDLE
INSERT HANDLE
TUBE WITH THE TWO
TUBE INTO HAND VAC.
HANDLE GRIP PIECES
AND PRESS TOGETHER
UNTIL YOU HEAR
A CLICK. BE SURE THE
TUBE IS BETWEEN THE
HANDLES BEFORE
THEY ARE CLICKED
TOGETHER.
WHEN FINISHED, WRAP
ATTACH FLOOR NOZZLE
CORD AROUND HOOKS
TO UNIT
FOR CONVENIENT
STORAGE. ATTACH THE
PLUG END TO THE CORD. 7 7
OFF SUCTION ON
TO TURN ON: SLIDE THE TO TURN UNIT OFF:
POWER SWITCH TO SLIDE THE POWER
THE ON POSITION. SWITCH TO THE
OFF POSITION.
LUBRICATION:
The motor and brushroll are equipped with bearings which contain sufficient lubrication for their lifetime. The
addition of lubricant could cause damage. Do not add lubricant to motor or brushroll.
NOTE: Filter is rinseable with water. Do not use soap/detergent. Let filter air dry for 24 hours or until completely dry.
LUBRICATION The motor is equipped with bearings which contains sufficient lubrication for its lifetime. The addition
of lubricant could cause damage. Do not add lubricant to motor.
For replacement filter F114 visit dirtdevil.com or call us at (800) 321-1134.
8
SWIPES TOOL*
TO INSTALL SWIPES PAD FRAME, PLACE NOZZLE
WHEELS IN WHEEL RECESSES IN SWIPES PAD FRAME
AND THEN STEP ON LEFT AND RIGHT FRONT OF FLOOR
NOZZLE TO SNAP IT TO THE SWIPES FRAME.
*Tool not included with all models. 9
SLIDE RELEASE REMOVE NOZZLE BY
BUTTON BACK THEN PULLING ON REAR OF
REMOVE HANDLE NOZZLE AND
FROM UNIT. PULL FROM UNIT.
NEED HELP?
Go to dirtdevil.com/support or
contact our Customer Service
Department at (800) 321-1134
CAUTION
Pick up the conversation on...
Not to be used for grooming a pet.
Facebook.com/DirtDevil
Twitter@DirtDevil
10
TIP: To maintain performance, filter should be changed every 3-6 months, or as needed.
DEPRESS THE DIRT HOLD DIRT CUP OVER
CUP RELEASE BUTTON A WASTEBASKET.
WHERE IT SAYS FILTER. GRASP FILTER AND
GENTLY PULL OUT
FILTER BASKET.
REMOVE THE FILTER
SHAKE DIRT AND DEBRIS
OUT OF DIRT CUP. FROM THE FILTER BASKET.
BRUSH THE DUST AND
DIRT OFF THE FILTER,
OR SHAKE THE FILTER
INSIDE OF THE
WASTEBASKET.
For replacement filter F113 visit dirtdevil.com or call us at (800) 321-1134.
WARNING
7 11
11
To reduce the risk of personal injury, turn power switch off before cleaning or servicing.
PUT FILTER BACK
HOLD FILTER UNDER RUNNING
WATER TO RINSE. DO NOT USE INTO THE FILTER
SOAP/DETERGENT. ALLOW BASKET AND PUT
FILTER BASKET BACK
FILTER TO COMPLETELY DRY
FOR AT LEAST 24 HOURS BE- INTO DIRT CUP
FORE REPLACING IN DIRT CUP.
TO REATTACH DIRT
CUP: ALIGN BOTTOM
FIRST AND PIVOT
DIRT CUP UNTIL IT
SNAPS INTO PLACE.
NOTE: Filter is rinseable with water. Do not use soap/detergent. Let filter air dry for 24 hours or until completely dry.
LUBRICATION The motor is equipped with bearings which contains sufficient lubrication for its lifetime. The addition
of lubricant could cause damage. Do not add lubricant to motor.
For replacement filter F113 visit dirtdevil.com or call us at (800) 321-1134.
12
Any other servicing should be done by an authorized service representative. If appliance is
not working as it should, has been dropped, damaged, left outdoors, or dropped into water,
take it to a service center prior to continuing use.
WARNING
To reduce the risk of personal injury -
Turn power switch off before cleaning or servicing.
If appliance is not working as it should, has been dropped, damaged, left outdoors, or dropped into
water, take it to a service center prior to continuing use.
PROBLEM POSSIBLE REASON POSSIBLE SOLUTION
Cleaner won't run 1. Power cord not firmly plugged into 1. Plug unit in firmly.
outlet.
2. Needs service. 2. Call Customer
Service: 1-800-321-
1134.
Cleaner won't pick 1. Dirt cup not installed correctly. 1. Review dirt cup
up or low suction removal and
replacement.
2. Dirt cup full. 2. Empty dirt cup.
3. Clogged filter. 3. Remove filter and
clean.
4. Dirt inlet tube clogged. 4. Remove nozzle;
remove obstruction.
Dust escaping 1. Dirt cup full. 1. Empty dirt cup.
from cleaner
2. Dirt cup not installed correctly. 2. Review dirt
cup removal &
replacement.
3. Filter not installed correctly. 3. Review filter removal
& replacement.
4. Filter is dirty. 4. Clean filter or replace.
ANY OTHER SERVICING SHOULD BE DONE BY AN AUTHORIZED SERVICE
REPRESENTATIVE
CUSTOMER SERVICE (1-800-321-1134)
In the event that further assistance is required, see your Yellow Pages for an authorized Royal Dealer or
®
visit our website at www.dirtdevil.com. Costs of any transportation to and from any place of repair are to
be paid by the owner. The service parts used in this unit are easily replaced and readily available from
an authorized Royal Dealer or retailer. Always identify your cleaner by the model number and manufac-
®
turing code when requesting information or ordering replacement parts. (The model number appears
on the bottom of the cleaner.)
LUBRICATION:
The motor and brushroll are equipped with bearings which contain sufficient lubrication for their lifetime.
The addition of lubricant could cause damage. Do not add lubricant to motor or brushroll.
13
LIMITED
1
WARRANTY
WHAT THIS WARRANTY COVERS
When used and maintained in normal household use and in accordance with the Owner's
Manual, your Dirt Devil product is warranted against original defects in material and
®
workmanship. During the Warranty Period, We will provide labor and parts, at no cost to you,
to correct any such defect in products purchased in the United States, U.S. Military Exchanges
and Canada.
HOW TO MAKE A WARRANTY CLAIM
If this product is not as warranted, take or send the product to a Dirt Devil Authorized Warranty
®
Service Dealer along with proof of purchase. For an automated referral to authorized service
outlets in the U.S.A., phone: 1-800-321-1134 OR visit Dirt Devil online at www.DirtDevil.com.
®
For additional assistance or information concerning this Warranty or the availability of warranty
service outlets, phone the Dirt Devil Consumer Response Center, Phone 1-800-321-1134,
®
Mon-Fri 8am-7pm EST.
WHAT THIS WARRANTY DOES NOT COVER
This Warranty does not cover: use of the product in a commercial operation (such as maid,
janitorial and equipment rental services), brushroll, belt, bags, filters, improper maintenance
of the product, damage due to misuse, acts of God, nature, vandalism or other acts beyond the
control of Royal Appliance Mfg. Co. ("Royal", "we"), owner's acts or omissions, use outside the
country in which the product was initially purchased and resales of the product by the original
owner. This warranty does not cover pick up, delivery, transportation or house calls.
This warranty does not apply to products purchased outside the United States, including its
territories and possessions, outside a U.S. Military Exchange and outside of Canada. This
warranty does not cover products purchased from a party that is not an authorized retailer,
dealer, or distributor of Royal products.
OTHER IMPORTANT TERMS
This Warranty is not transferable and may not be assigned. This Warranty shall be governed
and construed under the laws of the state of Ohio. The Warranty Period will not be extended
by any replacement or repair performed under this Warranty.
THIS WARRANTY IS THE EXCLUSIVE WARRANTY AND REMEDY PROVIDED BY ROYAL. ALL
OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR PARTICULAR PURPOSE, ARE DISCLAIMED. IN NO EVENT WILL ROYAL BE
LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES OF ANY
KIND OR NATURE TO OWNER OR ANY PARTY CLAIMING THROUGH OWNER, WHETHER BASED
IN CONTRACT, NEGLIGENCE, TORT OR STRICT PRODUCTS LIABILITY OR ARISING FROM ANY
CAUSE WHATSOEVER. Some states do not allow the exclusion of consequential damages, so
the above exclusion may not apply to you. This warranty gives you specific rights; you may
also have others that vary from state to state.
14
SimpliStik +
TM
Mon modèle est : __________
GUIDE DE
MANUEL
PIÈCES DE RECHANGE
F113
• FILTRE :
961152047 R0 11/16
© Techtronic Floor Care Technology Limited, 2016.
Tous droits réservés. Distribué par Royal Appliance Mfg. Co.
Glenwillow, Ohio, 44139
15
BONJOUR!
BIENVENUE
Félicitations pour l'achat de votre nouvel
aspirateur Pro Express Lite. Vous trouverez à
l'intérieur de ce manuel tout ce que vous devez
savoir au sujet de l'utilisation de vos accessoires.
Alors, qu'attendez-vous? ALLONS-Y! MC
ENREGISTREMENT
DU PRODUIT
Enregistrement de la garantie
Assurez-vous d'enregistrer votre produit en ligne sur le site
www.dirtdevil.com ou en appelant au numéro 1 800 321-1134.
Conseil : Brochez vos reçus d'achat à ce manuel du propriétaire La vérification
de la date d'achat peut être requise pour une réparation au titre de la garantie de votre
produit DirtDevil MD .
Veuillez inscrire les renseignements de votre appareil ci-dessous afin de les
consulter rapidement.
Model #:
Code du fabricant :
(Vous trouverez le code du fabricant à l'arrière ou au bas de l'appareil)
Vous trouverez vos pièces de rechange d'ORIGINE
en visitant le site www.dirtdevil.com
Cet appareil est équipé des pièces suivantes :
F113
FILTRE
16
TABLE DES MATIÈRES
Comment utiliser comme
aspirateur-balais 20
Pour utiliser l'aspirateur 21
Comment utiliser comme
aspirateur à main 22
Accessoires de l'aspirateur balai 23
Vide- poussière et
filtre : retrait et réinstallation 24
Nettoyage et rinçage du filtre
d'évacuation 25
Guide de dépannage 26
1
Garantie 27
17
CE PRODUIT EST RÉSERVÉ À UN USAGE DOMESTIQUE. hL'UTIL-
ISATION DE CE PRODUIT À DES FINS COMMERCIALES INVALIDE
LA PRÉSENTE GARANTIE.
CONSIGNES DE SÉCURITÉ
IMPORTANTES
Lorsque vous utilisez un appareil électrique, vous devez toujours respecter certaines con-
signes de sécurité, dont les suivantes:
• LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL.
• TOUJOURS SUIVRE CES CONSIGNES DE SÉCURITÉ.
• NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE.
AVERTISSEMENT : POUR RÉDUIRE LES
RISQUES D'INCENDIE, DE DÉCHARGE
ÉLECTRIQUE ET DE BLESSURE :
• Assembler complètement avant l'utilisation.
• N'utiliser l'aspirateur qu'à la tension spécifiée sur la plaque signalétique située au dos
de l'appareil.
• Ne pas utiliser l'appareil à l'extérieur ou sur des surfaces humides.
• Ne pas permettre que cet appareil soit utilisé comme un jouet. Ce produit n'est pas
conçu pour être utilisé par des enfants de 12 ans et moins.Exercer une étroite sur-
veillance lorsque l'appareil est utilisé à proximité d'enfants. Pour éviter les risques de
blessures ou de dommages, garder le produit hors de la portée des enfants, et ne pas
leur permettre de placer leurs doigts ou des objets dans les ouvertures.
• Utiliser cet aspirateur uniquement de la façon décrite dans ce guide. Utiliser uniquement les
accessoires et les produits recommandés par le fabricant.
• Ne pas utiliser l'appareil si la fiche ou le cordon est endommagé. Si l'appareil fonctionne
mal, s'il est tombé par terre ou dans l'eau, s'il est endommagé ou a été laissé à l'ex-
térieur, il doit être apporté à un centre de réparation pour y être inspecté. Téléphoner
au 1 800 321-1134 pour connaître le centre de réparation le plus proche.
• Ne pas tirer ou transporter l'appareil par le cordon, ne pas se servir du cordon comme
poignée, ne pas fermer de portes sur le cordon et ne pas contourner des coins ou des
rebords tranchants avec le cordon. Ne pas placer le produit sur le cordon. Éviter de faire
rouler l'appareil sur le cordon. Tenir le cordon éloigné des surfaces chaudes.
• Ne débranchez pas l'appareil en tirant sur le cordon. Pour débrancher l'appareil, tirez
sur la fiche, et non sur le cordon.
• Ne manipulez pas la fiche ou l'appareil avec les mains mouillées.
• N'insérez pas d'objets dans les ouvertures. N'utilisez pas l'appareil si ses orifices sont
obstrués; enlevez de ces dernières la poussière, les peluches, les cheveux et tout ce qui
pourrait réduire le débit d'air.
• Gardez les cheveux, les vêtements amples, les doigts et toute partie du corps à l'écart des
ouvertures et des pièces en mouvement.
• Éteignez toutes les commandes avant de débrancher l'appareil.
18
• Être très prudent pendant l'utilisation dans les escaliers. Afin d'éviter les blessures ou
les dommages et d'empêcher l'appareil de tomber, toujours le placer au bas de l'escal-
ier. Ne pas placer l'appareil dans les escaliers ou sur un meuble, ce qui pourrait causer
des blessures ou des dommages.
• Ne pas utiliser l'appareil pour ramasser des liquides inflammables ou combustibles,
comme de l'essence, ou de la sciure de bois, ni l'utiliser à proximité de ces matériaux.
• Toujours éteindre cet appareil avant d'installer ou de retirer le suceur électrique.
• Évitez d'aspirer tout objet qui brûle ou fume, comme les cigarettes, les allumettes et les
cendres incandescentes. • Ne laissez pas l'appareil sans surveillance quand il est
branché. Débranchez-le quand il n'est pas utilisé et avant d'en faire l'entretien.
MISE EN GARDE : POUR RÉDUIRE LES
RISQUES DE DOMMAGES :
• Éviter de ramasser des objets durs ou aux arêtes tranchantes avec l'appareil, car ils
peuvent endommager l'appareil.
VEUILLEZ CONSERVER CES
INSTRUCTIONS
• Entreposer l'appareil à l'intérieur. Ranger l'aspirateur après son utilisation pour éviter
tout risque de chute.
• Ne pas utiliser l'appareil sans son vide-poussière et/ou ses filtres.
• AVERTISSEMENT : Cet appareil contient des produits chimiques reconnus par l'état de
la californie comme pouvant causer le cancer, entraîner des malformations congénital-
es ou causer d'autres dommages aux organes de reproduction. SE LAVER LES MAINS
APRÈS L'UTILISATION DE L'APPAREIL.
• Toute autre tâche d'entretien doit être confiée à un représentant de service autorisé.
MISE EN GARDE :
La batterie utilisée dans cet appareil peut présenter
un risque d'incendie ou de brûlure chimique si elle n'est pas manipulée adéquatement. Ne la
démontez pas, ne la chauffez pas au-delà de la température maximale établie par le fabricant
(60 °C/140 °F) et ne l'incinérez pas. Jetez rapidement toute batterie usagée. Gardez la
batterie hors de la portée des enfants. Ne démontez pas la batterie et ne la jetez pas au feu.
Ne tentez pas de démonter la batterie ou de retirer tout composant en saillie des bornes de
la batterie. Ne tentez pas de remplacer des pièces de la batterie ou du chargeur. Cela pourrait
provoquer un incendie ou une explosion. Avant de jeter la batterie, protégez les bornes
exposées à l'aide d'un épais ruban isolant pour éviter les courts-circuits.
AVERTISSEMENT :
Afin de réduire les risques de choc électrique, cet appareil est muni d'une fiche
polarisée une tige est plus large que l'autre). Cette fiche ne peut être insérée dans
une prise de courant polarisée que dans un sens. Si la fiche ne s'insère pas com-
plètement dans la prise, inversez-la. Si elle ne s'insère toujours pas, demandez à
un électricien qualifié d'installer la prise appropriée. Ne modifiez jamais la fiche.
7 19
ENCLENCHEZ LES DEUX
INSÉREZ L'EMBOUT
PIÈCES DE LA POIGNÉE
POUR PLANCHER DANS
AU TUBE EN EXERÇANT
L'ASPIRATEUR À MAIN.
UNE PRESSION JUSQU'À
ENTENDRE UN CLIQUETIS.
ASSUREZ-VOUS QUE LE
TUBE EST PLACÉ ENTRE LES
POIGNÉES AVANT QU'ELLES
SOIENT RACCORDÉES.
FIXER L'EMBOUT POUR APRÈS UTILISATION,
PLANCHER À L'APPAREIL ENROULEZ LE CORDON
AUTOUR DES CROCHETS
POUR UN RANGEMENT
PRATIQUE. FIXEZ LA FICHE
AU CORDON.
20
