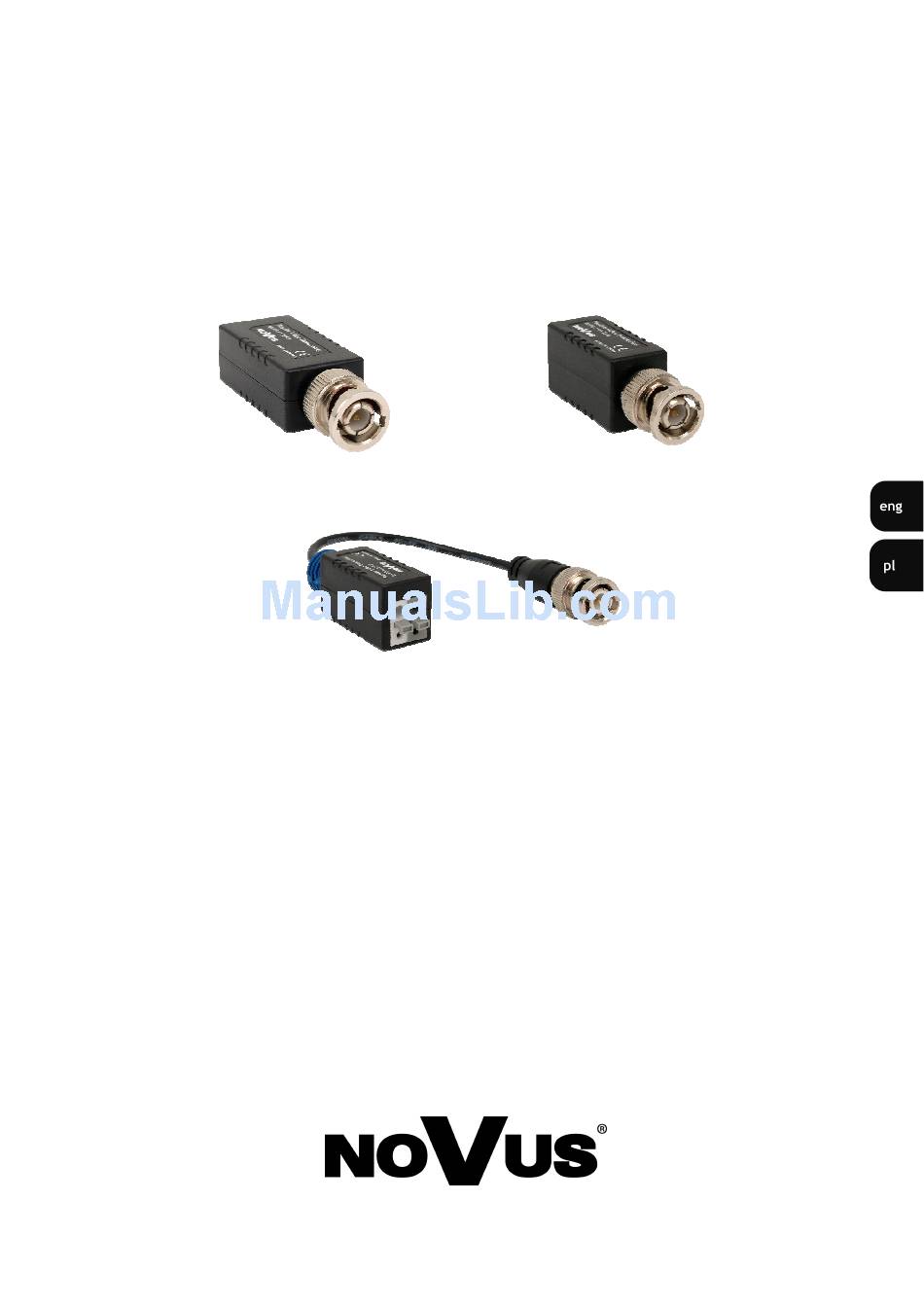

- Page 1 U s e r ’s m a n u a l I n s t r u k c j a o b s ł u g i NVPT-111VTS-II NVPT-111VTP-II NVPT-111VT-II...
- Page 2 NVPT-111VTS-II/NVPT-111VT-II/NVPT-111VTP-II user's manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
-
Page 3: Safety Requirements
NVPT-111VTS-II/NVPT-111VT-II/NVPT-111VTP-II user's manual, ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT. - Page 4 NVPT-111VTS-II/NVPT-111VT-II/NVPT-111VTP-II user's manual, ver. 1.0 NOTICE Notice: Maximum transmission distances are valid when only one pair is used. When more than one pair in the cable is used maximum distances might be slightly shorter. Notice: Maximum transmission distances are given for total cable length, twisted-pair plus possible coaxial cable used e.g.
-
Page 5: Specification
(NVPT-111VTS-II NVPT-111VTP-II ), 2-pin screw connector (NVPT-111VT-II), BNC connector on the 15 cm coaxial cable (NVPT-111VTP-II ) • Video transmission distances: b/w signal up to 600 m and color signal up to 400 m using only passive devices or 1200 m using passive transmitter and active receiver NVPT-A111VRH •... - Page 6 INASTALLATION 2. NVPT-111VTS-II, NVPT-111VT-II and NVPT-111VTP-II INSTALLATION NVPT-111VTS-II, NVPT-111VT-II and NVPT-111VTP-II transceiver utilize only one pair of wires for video transmission. Please pay attention to proper polarization while making connections. Pins described as "+" on a transmitter should be connected to pins described as a "+"...
- Page 7 2012-08-14 MM, AN AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
- Page 8 I n s t r u k c j a o b s ł u g i NVPT-111VTS-II NVPT-111VTP-II NVPT-111VT-II...
- Page 9 NVPT-111VTS-II/NVPT-111VT-II/NVPT-111VTP-II Instrukcja obsługi 1.0 INFORMACJE UWAGI I OSTRZEśENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
-
Page 10: Warunki Bezpieczeństwa
NVPT-111VTS-II/NVPT-111VT-II/NVPT-111VTP-II Instrukcja obsługi 1.0 WARUNKI BEZPIECZEŃSTWA Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej słuŜącego do nadzoru kontroli, jest przeznaczone samodzielnego montaŜu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją... - Page 11 NVPT-111VTS-II/NVPT-111VT-II/NVPT-111VTP-II Instrukcja obsługi 1.0 UWAGI UWAGA! Maksymalne odległości transmisji podawane są dla przypadku gdy w kablu wykorzystywana jest tylko jedna para przewodów. Przy wykorzystaniu większej ilości par w tym samym przewodzie maksymalne odległości transmisji mogą nieznacznie zmaleć. UWAGA! Maksymalne odległości transmisji podawane są dla sumarycznej długości skrętki i ewentualnych odcinków...
-
Page 12: Informacje Wstępne
• Urządzenia pasywne, nie wymagają zasilania 1 złącze BNC (męskie), 2-pinowe złącze samozaciskowe (NVPT-111VTS-II oraz • NVPT-111VTP-II ), 2-pinowe złącze śrubowe (NVPT-111VT-II), złącze BNC na 15 cm kablu koncentrycznym (NVPT-111VTP-II ) • Transmisja sygnału wizyjnego kolorowego na odległość do 400 m i monochromatycznego na odległość... - Page 13 NVPT-111VTS-II/NVPT-111VT-II/NVPT-111VTP-II Instrukcja obsługi 1.0 INSTALACJA 2. INSTALACJA NVPT-111VTS-II, NVPT-111VT-II oraz NVPT-111VTP-II Nadajnik / odbiornik NVPT-111VTS-II, NVPT-111VT-II oraz NVPT-111VTP-II wykorzystują jedną parę przewodów do transmisji obrazu. Podczas tworzenia połączeń naleŜy zadbać o prawidłową polaryzację. Końcówki oznaczone jako "+" w nadajniku naleŜy łączyć z końcówkami oznaczonymi jako "+" w odbiorniku i odpowiednio końcówki oznaczone symbolem "-"...
- Page 14 2012-08-14 MM, AN AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
