Technical Manual
JBL AM6212/95-WH

SPECIFICATIONS

ACOUSTIC & ELECTRICAL SPECIFICATIONS:
• Nominal Impedance:
8 Ohms
• Power Capacity (AES):
L.F. 800W (3200W Peak), 2 Hrs
600W (2400W Peak), 100 Hrs
H.F. 75W (300W Peak), 2 Hrs
• Frequency Range:
40Hz – 19 kHz (–10dB)
• Sensitivity:
L.F. 95dB SPL (1 watt @ 1 meter)
H.F. 114dB SPL (1 watt @ 1 meter
Passive Mode 95dB
• Crossover Frequencies:
HP & LP, 1.3 kHz
SYSTEM COMPONENTS:
• Cabinet:
Enclosure (Not For Sale)
• Grille:
338163-007, 338163-107 WH
• Low Frequency
2206HPL, 300mm (12 in.) VGC™ Drivers
Transducer:
With 100mm (4 in.) Voice Coil
• DC Resistance:
5.3 ohm ±10% Aluminum Wire
• High Frequency
2431H, 38mm (1.5 in.) Exit Compression
Transducer:
Driver 75mm (3 in.) Voice Coil

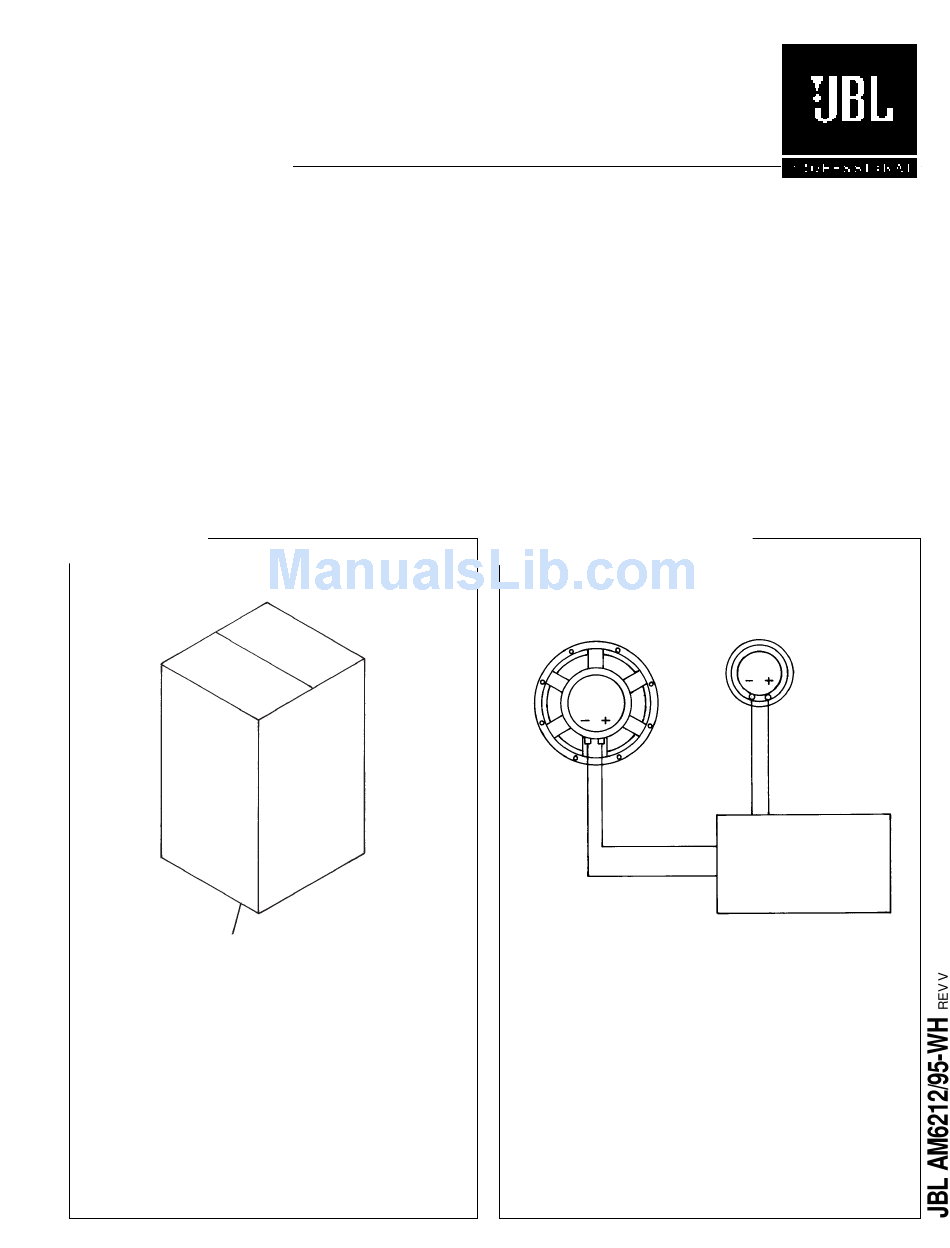

PACKAGE
Carton
352188-001
Filler (2)
352187-001
Micro Foam (8)
49790P
Logo Sticker, Grille Assy (Small)
339397-001
Sticker, JBL
337638-001
Hardware Kit, SP/VS
229-00009-01
ACC, Not Included
JBL Incorporated, 8500 Balboa Boulevard, P.O. Box 2200, Northridge, California 91329 U.S.A.
SYSTEM COMPONENTS:
• DC Resistance:
• Crossover Network:
AURAL SWEEP TEST SPECIFICATIONS:
A. System Aural Sweep Test:
B. L.F. Aural Sweep Test:
C. H.F. Aural Sweep Test:
PHYSICAL SPECIFICATIONS:
• Enclosure Dimensions:
Net Weight:
WARRANTY INFORMATION:
• Refer to Warranty Statement packed with each product.

WIRING DIAGRAM

Warranty 59660
Installation Sheet
339390-013
NOTE: INDIVIDUAL PARTS FOR THE ABOVE CROSSOVER ARE NOT AVAILABLE.
(CONT'D)
4.4 ohm ±10%
339410-001
10.0V Input, 20 Hz to 20 kHz
10.0V Input, 20 Hz to 1.2 kHz
2.83V Input, 550 Hz to 20 kHz
713 x 371 x 460 D
(28.1 x 14.6 x 18.1 in.D.)
60 lb (27.0 kg.)
Driver, Low Freq
2206HPL
Cone Repl
C8R2206
GRN/BLK
GRN
SEE NETWORK SCHEMATIC PAGE
A COMPLETE REPLACEMENT ASSEMBLY SHOULD BE ORDERED.
Driver, High Freq
2431H
(339894-002X)
Diaph Repl
D8R2431
YEL/BLK
YEL
Network Assembly
339410-001
07-04
