Summary of Contents for Blackstar FS-10

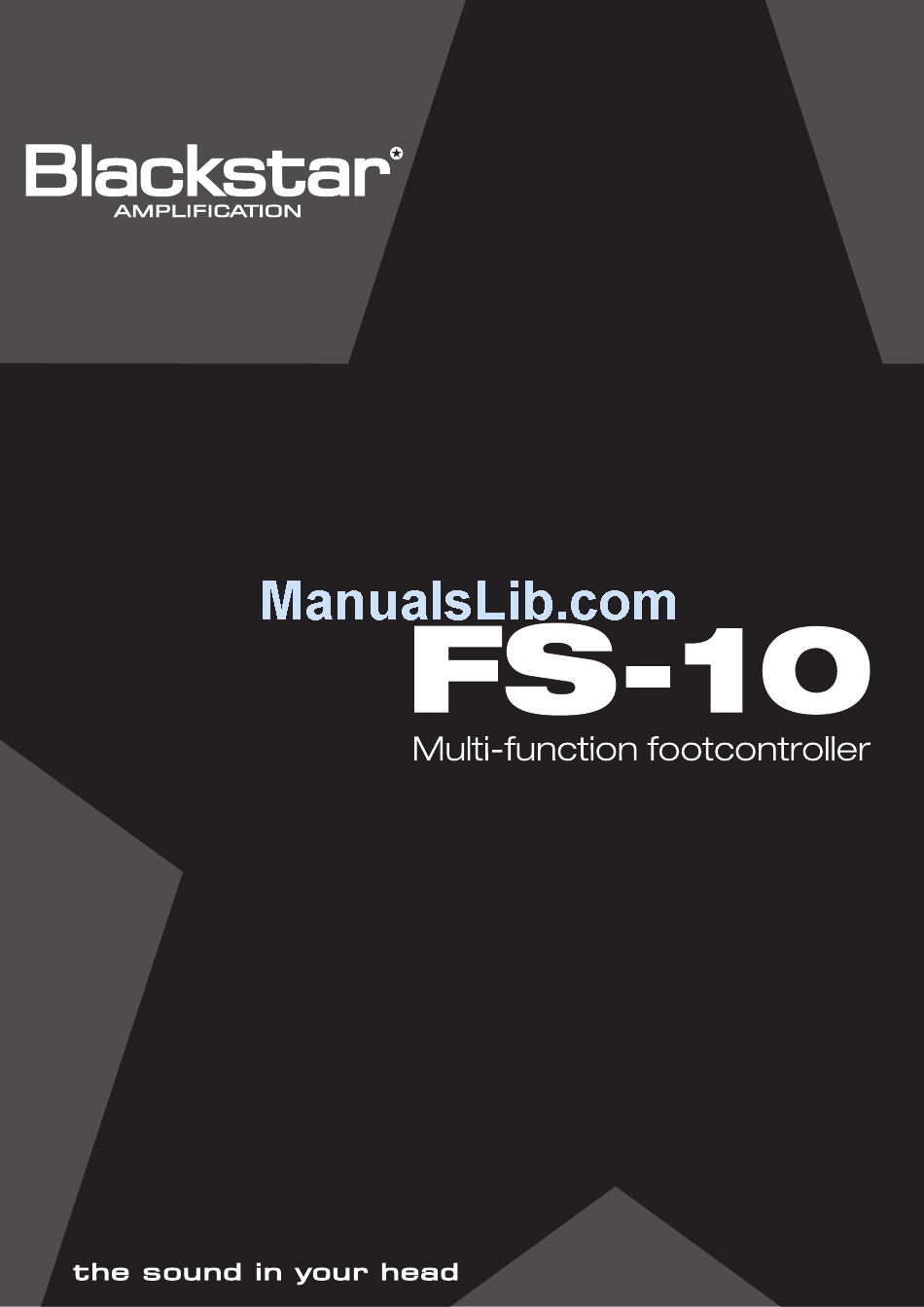

  • Page 1 Owner’s Manual...
  • Page 2 Warning! Introduction Important safety information! Thank you for purchasing this Blackstar FS-10 footcontroller. Like all our products, this footcontroller is the result of countless hours Read the following information carefully. Save all instructions of painstaking Research and Development by our world-class for future reference.

  • Page 3: Patch Mode

    Features 5. Switch LED 1 On when Patch 1 selected. The FS-10 is a multi-function footcontroller that allows access to all 128 patches plus the tuner function. It operates in three modes: 6. Switch LED 2 Patch Mode – This mode allows you to switch between the three On when Patch 2 selected.

  • Page 4: Effects Mode

    Effects Mode 11. Navigation Mode LED Off. 1. Switch 1 12. Display Press: Turns Reverb effect on/off. Shows current patch number. Hold: Change Mode (Patch/Effects/Navigation). 13. Multi function LED 2. Switch 2 Off = Delay tap active. Press: Turns Delay effect on/off. On = Modulation tap active.

  • Page 5: Selecting Patches

    7. LED 3 Storing Patches Off. To store a patch press Switch 1. The LED above Switch 1 (5) and the patch number on the display will flash and the LED above 8. LED 4 Switch 4 (8) will be lit. Off.

  • Page 6: Rear Panel

    11. Navigation Mode LED Off. 12. Display Technical Specification Closest note to that played. FS-10 13. Multi function LED Dimensions (mm): 160 x 119 x 80 On = string tuned to note shown on display. Weight: 1.2kg Note: In all modes, holding Switch 4 will activate the tuner and holding Switch 1 will change the mode of operation.
  • Page 7 WARNUNG! Einleitung Wichtige Sicherheitsinformationen! Vielen Dank, dass du dich für das FS-10 Fußpedal entschieden hast. Wie alle unsere Produkte, ist dieses Fußpedal das Ergebnis Lesen Sie sich bitte die folgenden Informationen gründlich sorgfältiger Recherche und Entwicklung durch unser Design-Team. durch. Bewahren Sie alle Bedienungsanleitungen, um Das Blackstar-Team in unseren Büros in Northampton (GB) besteht...
  • Page 8 Eigenschaften 5. LED-Schalter 1 Leuchtet wenn Patch 1 ausgewählt. Das FS-10 ist ein multifunktionelles Fußpedal, das den Zugriff auf alle 128 Patches und die Stimmfunktion ermöglicht. Es arbeitet in 6. LED-Schalter 2 drei verschiedenen Modi: Leuchtet wenn Patch 2 ausgewählt.

  • Page 9: Navigations-Modus

    Effekte-Modus 11. Navigations-Modus LED Aus. 1. Schalter 1 12. Display Drücken: Schaltet den Halleffekt (Reverb) ein/aus. Zeigt die aktuelle Patch-Nummer. Halten: Modus ändern (Patch/Effekte/Navigation). 13. Multi function LED 2. Schalter 2 Aus = Delay-Tap aktiv. Drücken: Schaltet den Delay-Effekt ein/aus. Ein = Modulations-Tap aktiv.
  • Page 10 7. LED 3 Navigiere zunächst anhand von Schalter 2 und 3 zu der Patch- Nummer, in der du speichern möchtest, und drücke dann erneut Aus. Schalter 1, um das Patch in die angezeigte Nummer zu speichern. LED 4 (8) blinkt zweimal grün auf, um zu bestätigen, dass das Patch 8.

  • Page 11: Technische Spezifikation

    Technische Spezifikation Ein = Saite ist auf die Note gestimmt, die auf dem Display angezeigt wird. FS-10 Bitte beachten: In allen Modi aktiviert ein Halten von Schalter 4 Maße (mm): 160 x 119 x 80 die Stimmfunktion. Ein Halten von Schalter 1 wechselt jeweils den Gewicht (kg): 1.2kg...
  • Page 12 Tous les produits Blackstar sont soumis à un laboratoire de tests être effectuées par du personnel qualifié. Nous vous invitons donc approfondis afin de s'assurer qu'ils sont vraiment sans compromis à...
  • Page 13 Fonctions 6. Switch LED 2 Allumé lorsque le patch 2 est sélectionné. Le FS-10 est un pédalier multi-fonction qui permet d'accéder aux 128 patches ainsi que la fonction tuner. Il opère selon en 3 modes: 7. Switch LED 3 Patch Mode – Ce mode vous permet de basculer entre les trois Allumé...
  • Page 14 Effects Mode 11. Mode de navigation à LED Off. 1. Switch 1 12. Affichage Pressé : Effet de réverbération ON / OFF. Affiche le numéro de patch actif. Maintenu : Changement de mode (Patchs / Effets / navigation). 13. LED Multifonction 2.
  • Page 15 7. LED 3 Mémorisation de patches Off. Pour stocker un patch pressez le Switch 1. La LED au-dessus du Switch 1 (5) et le numéro de patch sur l'affichage clignotent et la 8. LED 4 LED au dessus du switch 4 (8) sera allumée. Off.

  • Page 16: Panneau Arrière

    11. Mode de navigation à LED Off. 12. Affichage Spécifications Techniques Note la plus proche générée. FS-10 13. LED multifonction Dimensions (mm): 160 x 119 x 80 On = corde accordée sur la note s'affichant à l'écran. Poids (kg): 1.2kg Remarque: Dans tous les modes, maintenir le Switch 4 pour activer le tuner et le Switch 1 change le mode de fonctionnement.
  • Page 17 Por favor lee este manual detenidamente para asegurarte de que obtienes el máximo rendimiento de tu nuevo producto Blackstar. Si te gusta lo que oyes y quieres averiguar más acerca de la línea de productos Blackstar, por favor visita nuestro sitio web en www.blackstaramps.com. ¡Gracias! El Equipo de Blackstar Todos los aparatos eléctricos o electrónicos se...
  • Page 18 5. LED de Interruptor 1 Encendido cuando el preajuste 1 está seleccionado. El FS-10 es un pedal multi función que permite acceso a todos los 128 preajustes, además de la función afinador. Funciona en tres 6. LED de Interruptor 2 modos diferentes: Encendido cuando el preajuste 2 está...
  • Page 19 Modo Efectos 11. Led de Modo Navegación Apagado. 1. Interruptor 1 12. Display Pulsar: Enciende ó Apaga el efecto de Reverb. Muestra el preajuste actual. Mantener: Cambiar Modo (Preajuste/Efectos/Navegación). 13. LED Multi Función 2. Interruptor 2 Apagado= marcación de tiempo de Delay activada. Pulsar: Enciende ó...
  • Page 20 9. Led de Modo Preajuste Modo Afinador Apagado. 1. Interruptor 1 10. Led de Modo Efectos Pulsar: Volver al modo anterior. Apagado. 2. Interruptor 2 11. Led de Modo Navegación Pulsar: Volver al modo anterior. 3. Interruptor 3 12. Pantalla Pulsar: Volver al modo anterior.

  • Page 21: Panel Trasero

    Interruptor 1 cambiará el modo de operación Especificaciones Técnicas La tabla de abajo muestra un resumen de las funciones de los FS-10 interruptores: Dimensiones (mm): 160 x 119 x 80 Peso (kg): 1.2kg...
  • Page 22 Introduction Blackstar IDシリーズ・ フットコントローラ FS-10 をお買い上 げいただき、誠にありがとうございます。 この製品は、他の当社の製品同様、我々の世界的にもトップレ ベルの設計チームにより、長期間にわたる徹底した研究、調査 を元に設計してあります。 英国ノーザンプトンを拠点とする、ブラックスター社は全員が ミュージシャンとしての経験があり、ギタリストのベストパフ ォーマンスを実現するための「究極のギターツール」を提供す ることを唯一の目的としています。 全てのブラックスター製品は、品質、とりわけサウンドクオリ ティにおいて妥協せず、多くの検査機関での試験、およびロー ドテスト（実施テスト）を行っています。 操作性に柔軟性を持たせたこれまでにないフットコントロー ラで、プレーヤーが使用するシーンに合わせて、画期的なIDシ リーズのアンプの多くの機能をコントロールすることが出来ま す。 ブラックスター製品を最大限に利用していただくために、この ハンドブックを注意深くお読みください。 さらにBlackstar製品に関して興味がある場合は、我々のウエブ サイトにお立寄りください。　 URL: www.blackstaramps.com ブラックスター・チームより...
  • Page 23 Features 5. スイッチLED 1 スイッチ1を選択すると点灯します。 FS-10はマルチ機能を持つフットコントローラで、3つのモード を備え、128のパッチにアクセスができ、チューナー機能も備え 6. スイッチLED 2 ています。 スイッチ2を選択すると点灯します。 Patch Mode – アンプのフロントパネルにある３つのバンクの 7. スイッチLED 3 各４つのパッチ（合計12のパッチ）を選択でき、同様に13-128 のパッチも選択でき、さらにチューナー機能にもアクセスでき スイッチ3を選択すると点灯します。 ます。 8. スイッチLED 4 Effects mode – パッチ内に設定した個々のエフェクターのオ スイッチ4を選択すると点灯します。 ン/オフを行います。右端のスイッチはタップ・タイム機能をコ ントロールする時に使います。 9. PATCHモードLED Navigation mode – 128のパッチにアクセスできます。パッチの 点灯。...
  • Page 24 Effects Mode 10. EFFECTSモードLED 点灯。 1. スイッチ 1 11. NAVIGATIONモードLED 踏む：リバーブ・エフェクトのオン/オフ。 消灯。 長押：モードを切り替えます。（PATCH/EFFECTS/NAVIGATIONの 順に替わります） 12. ディスプレイ 2. スイッチ 2 現在選択しているパッチ・ナンバーを表示します。 踏む：ディレイ・エフェクトのオン/オフ。 13. マルチファンクションLED 長押：ディレイ・タイムをスイッチ4をタップしてセット出来る 消灯：ディレイ・タップが作動中。 ようになります。 点灯：モジュレーション・タップが作動中。 3. スイッチ 3 踏む：モジュレーション・エフェクトのオン/オフ。 Navigation Mode 長押：モジュレーション・スピードをスイッチ4をタップしてセ ット出来るようになります。 1. スイッチ 1 踏む：現在のパッチを記憶させます。 4. スイッチ 4 踏む：タップの間隔でタイム/スピードを設定します（...
  • Page 25 Tuner Mode 7. スイッチLED 3 消灯。 1. スイッチ1 8. スイッチLED 4 踏む：前のモードに戻ります。 消灯。 2. スイッチ2 9. PATCHモードLED 踏む：前のモードに戻ります 消灯。 3. スイッチ3 10. EFFECTSモードLED 踏む：前のモードに戻ります 消灯。 4. スイッチ4 11. NAVIGATIONモードLED 踏む：前のモードに戻ります 点灯。 5. スイッチLED 1 12. ディスプレイ 音程がかなり低い場合に点灯 点灯：現在選択しているパッチ・ナンバー 6. スイッチLED 2 点滅：検索中のパッチ・ナンバー...
  • Page 26 Technical Specification 各スイッチ機能のまとめ。 FS-10 スイッチ 1 スイッチ 2 スイッチ 3 スイッチ 4 Dimensions (mm): 160 x 119 x 80 Weight: 1.2kg Patch Mode 踏む 長押 モード切替 バンク・ダ バンク・ア チューナーモ ウン ップ ード Effects Mode 踏む リバーブ ディレイ モジュレー タップ・デ ションon/ ィレイ...
  • Page 27 HOLD: BANK DOWN HOLD: BANK UP HOLD: DEL TAP HOLD: MOD TAP HOLD: MODE HOLD: BANK DOWN HOLD: BANK UP HOLD: TUNER...
  • Page 28 Blackstar Amplification Ltd, Beckett House, 14 Billing Road, Northampton, NN1 5AW, UK For the latest information go to: www.blackstaramps.com The specifications and information in this publication are subject to change without prior notice.
