LTC RVC3500 Owner's Manual

Wireless back-up camera and monitor
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

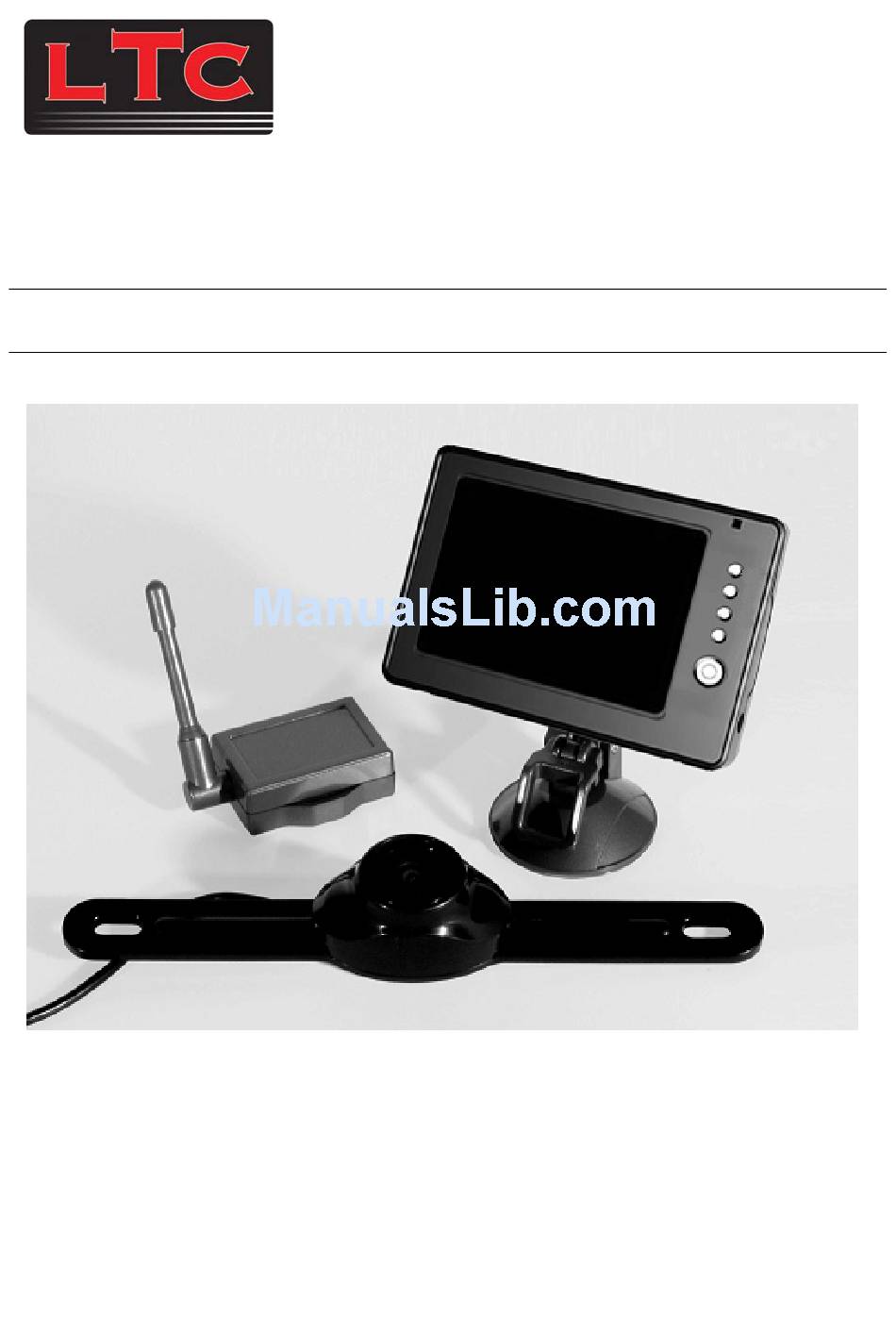

Model No.: RVC3500
Trådlös Backkamera och Monitor
Instruktions manual
Viktigt:
Läs igenom manualen noga före användning och
spara den för framtida bruk.
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the RVC3500 and is the answer not in the manual?

Questions and answers

Related Manuals for LTC RVC3500

Summary of Contents for LTC RVC3500

  • Page 1 Model No.: RVC3500 Trådlös Backkamera och Monitor Instruktions manual Viktigt: Läs igenom manualen noga före användning och spara den för framtida bruk.
  • Page 2 Bäste Kund, Din RVC3500 trådlös backkamera och monitor kommer att underlätta för dig som förare när du vill se bakom din bil, lastbil, husvagn, husbil m.m. Vi hoppas att ni kommer få mycket nytta av produkten. Innan installation Planera installationen innan den påbörjas. Det kan vara komplicerat att installera 12 Volts applikationer i ett fordon, så...
  • Page 3 Installation Följande instruktioner är generella och gäller ej på alla ställen RVC-24 monteras på. Om ni stöter på problem vid montering kontakta service@lejontrading.se. INSTALLATION AV MONITOR När platsen för montering av monitorn skall bestämmas, var noga med att ej montera den i synfältet så att den kan störa din körning. Välj plats och installera strömkabeln 1.
  • Page 4 MONITOR–KNAPPAR Monitorn kommer automatiskt att gå igång när man lägger i backen. Där finns 5 knappar för användaren att styra monitorn med. BLÅ LED Strömindikator När monitorn är påslagen kommer LED-lampan att lysa med ett blått sken, när monitorn är avslagen är LED lampan släckt.
  • Page 5 KAMERAINSTALLATION Kameran kan monteras ovanför eller under registreringsskylten med skruv eller bult. Se till så att kameran ej döljs av någon utstickande detalj på fordonet. Använd medföljande vinklar för att justera in rätt vinkel på kameran. 1. Montera backkameran på ett lämpligt ställe på fordonet, gärna så centrerat som möjligt, då bilden blir mer korrekt.
  • Page 6 2. Rikta kameran vänster/höger och dra tillfälligt åt medföljande bultar/skruvar. Om det krävs att man vinklar ner kameran, montera kameran med de medföljande kilarna på monteringsplattan enligt nedan. 3. Kabeln från backkameran måste dras in i bilen till backljuset på ett lämpligt och snyggt sätt. Försök att dra kabeln så...
  • Page 7 13. Använd de medföljande kabel delarna för att koppla in - kabeln till backljusets - kabel. 14. När installationen är slutförd, koppla åter in minuskabeln till batteriet. För in den existerande För in kabeln från Tryck ihop metallbiten Strömdelaren kabeln i strömdelaren. backkameran.
  • Page 8 TESTA SYSTEMET 1. Kontrollera så att minuskabeln till batteriet är ordentligt fastsatt. 2. Vrid bilnyckeln till ACC, starta ej motorn. 3. Drag åt parkeringsbromsen, lägg i backväxeln. 4. Nu kommer en bild att visas på monitorn. Stämmer ej bilden med backspegeln, tryck då på meny-knappen och ändra bilden.
  • Page 9 Model No.: RVC3500 Wireless Back-Up Camera and Monitor OWNER’S MANUAL IMPORTANT: READ THESE INSTRUCTIONS BEFORE USE AND RETAIN FOR FUTURE REFERENCE.
  • Page 10 Dear Customer, CONGRATULATIONS. The RVC3500 Wireless Back-up Camera and Monitor, when used as described, will improve your ability to see behind your car, truck, RV, or mini-van. We have taken numerous measures in quality control to ensure that your product arrives in top condition, and will perform to your satisfaction.

  • Page 11: Monitor Installation

    Installation These instructions do not apply to all vehicles. They are only meant as a general guide due to the number of different makes & models. For vehicle specific questions contact your vehicle’s manufacturer. MONITOR INSTALLATION When choosing a location to mount the monitor, make sure the monitor is in an area that will not obstruct your vision while driving.

  • Page 12: Monitor Controls

    This device, as well as all other wireless devices, may be subject to interference. Interference may be caused by cell phones, Bluetooth headsets, Wi-FI routers, power lines and other various electrical equipment. Etc. MONITOR CONTROLS The monitor will automatically turn ON when the vehicle is in reverse gear. Also, there are 5 control buttons available for user to have their controls.

  • Page 13: Camera Installation

    CAMERA INSTALLATION You can mount the camera using the top or bottom mounting bolts or screws of license plate. Ensure the camera viewing is not obstructed. The supplied wedge shaped spacers can adjust the camera mounting angle vertically. 1. Loosen the license plate bolts or screws and remove the rear license plate. 2.
  • Page 14 4. Align the camera left/right and temporarily tighten the supplied bolts/screws. If required to angle the camera down, mount the camera with the supplied wedges onto the mounting plate as shown below. 5. Mount the license plate onto the license plate bracket. 6.
  • Page 15 13. Locate reverse light socket and remove light bulb. There are two wires connected to the reverse light sockets on most vehicles. Usually the negative wire is black and the positive wire is a colored wire. If you are uncertain about the wiring, use a 12 volt multimeter (available at most auto parts stores) to determine which wire is positive.

  • Page 16: Testing The System

    Technical Specification Camera Operating Voltage range 12V DC Current consumption < 150mA Image Sensor CMOS No. of pixel 640X480 ＞350 Resolution Optical Lens 2.4 mm / F2.0 Camera View Angle 120 degree Wireless Transmitter Transmission Frequency 2414 MHz RF transmission distance (open space) >...
