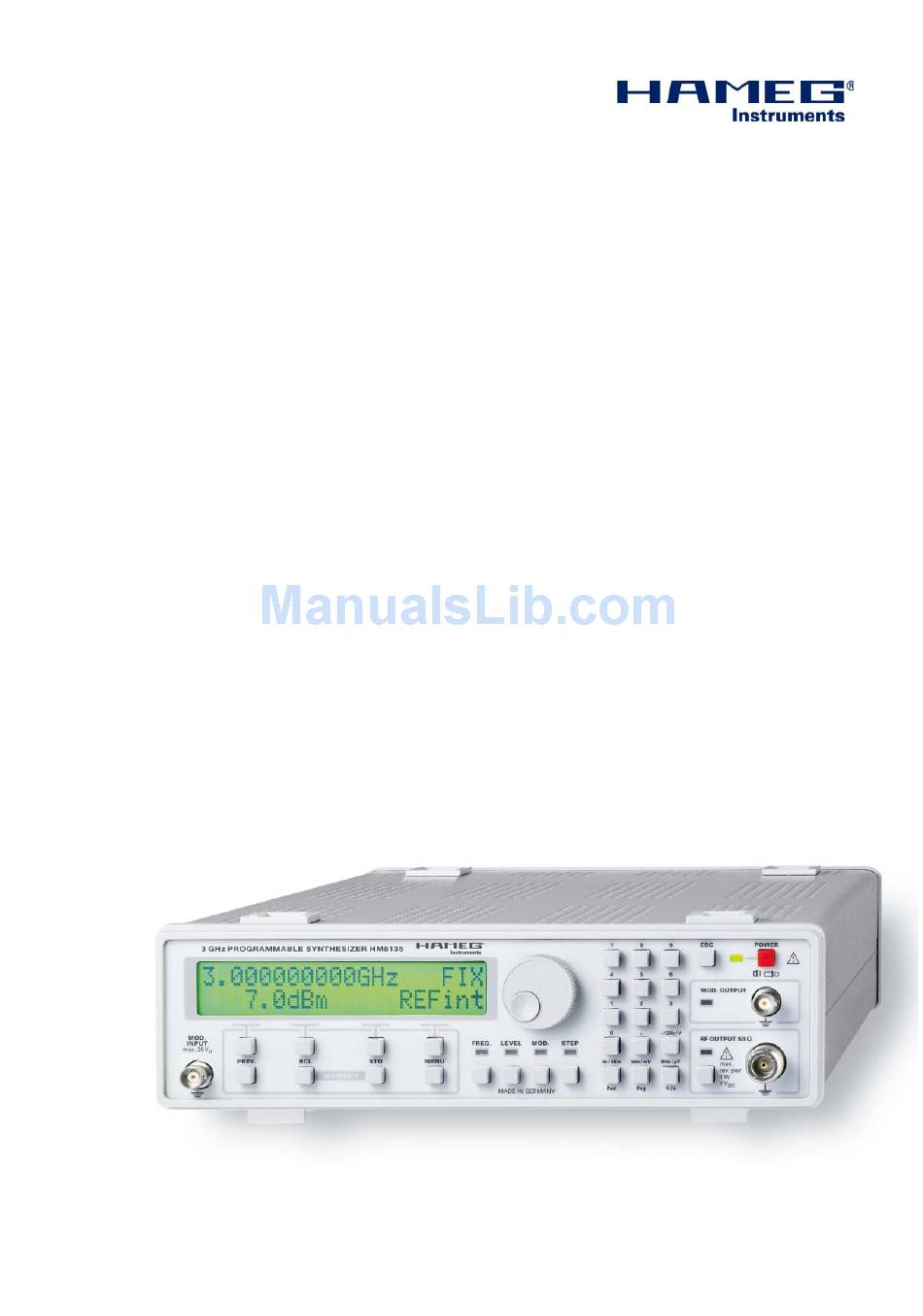

  • Page 1 3 G H z R F - S y n t h e s i z e r H M 8 1 3 5 Handbuch / Manual Deutsch / English...

  • Page 2: Allgemeine Hinweise Zur Ce-Kennzeichnung

    électromagnétique HF-Synthesizer EN 61326-1/A1 Typ / Type / Type: HM8135 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4, Klasse / Class / Classe B. mit / with / avec: - Störfestigkeit / Immunity / Imunitee: Tabelle / table / tableau A1.

  • Page 3: Table Of Contents

    Transport Lagerung Sicherheitshinweise Gewährleistung und Reparatur Bestimmungsgemäßer Betrieb Wartung Netzspannungsumschaltung Sicherungswechsel der Gerätesicherung Bedienelemente des HM8135 Einführung in die Bedienung des HM8135 Inbetriebnahme Einschalten Werkseinstellung Die Bedienung des HM8135 Display ESC-Taste Einstellung der Parameter Wahl der Frequenz Wahl des Pegels...
  • Page 4 H M 8 1 3 5 3 G H z H F - S y n t h e s i z e r H M 8 1 3 5 Weiter Frequenzbereich von 1 Hz bis 3 GHz HO870 USB Schnittstelle Ausgangspegel von -135 dBm bis +13 dBm Frequenzauflösung von 1 Hz (Genauigkeit 0,5 ppm)

  • Page 5: Ghz Hf-Synthesizer Hm8135

    Ext. Frequenzgang (bis - 1 dB): 10 Hz bis 100 kHz bei AC ‹ 2 % (AM-Grad ≤ 60 % und f ≤ 1 kHz) Verzerrungen: 3 GHz HF-Synthesizer HM8135 ‹ 6 % (AM-Grad ≤ 80 %, f ‹ 20 kHz) bei 23 °C nach einer Aufwärmzeit von 30 Minuten...

  • Page 6: Wichtige Hinweise

    W i c h t i g e H i n w e i s e Es sollte darauf geachtet werden, dass nicht mehr als drei bis Wichtige Hinweise vier Geräte übereinander gestapelt werden. Ein zu hoher Gerä- teturm kann instabil werden und auch die Wärmeentwicklung kann bei gleichzeitigem Betrieb aller Geräte, zu groß...

  • Page 7: Bestimmungsgemäßer Betrieb

    W i c h t i g e H i n w e i s e umfangreicher Funktions- und Qualitätstest bei dem alle Be- Verwenden Sie keinen Alkohol, Lösungs- oder triebsarten und die Einhaltung der technischen Daten geprüft Scheuermittel. Keinesfalls darf die Reinigungs- werden.

  • Page 8: Bedienelemente Des Hm8135

    B e d i e n u n g s e l e m e n t e H M 8 1 3 5 NUMERISCHE TASTATUR: Eingabeparameter mit Maß- Bedienungselemente HM8135 einheit ON: Taste zur Aktivierung des Ausgangs Geräte-Frontseite ESC (Escape): Taste zum Rücksprung ins Hauptmenü...

  • Page 9: Einführung In Die Bedienung Des Hm8135

    Signalform (SQR = square wave) und Modulationsfrequenz (Fmod = 1 kHz) angezeigt. Einschalten Nach Betätigung des roten Netzschalters erscheinen auf dem Display des HM8135 die folgenden Nachrichten: – der Gerätetyp (SYNTHESIZER) und die Versionsbezeich- Zum Verlassen dieser Anzeige wird entweder eine Funktions- nung (HM8135)

  • Page 10: Wahl Des Pegels

    D i e B e d i e n u n g d e s H M 8 1 3 5 Ein neuer Funktionswert kann über die Tastatur , mit Die Parameterauswahl für die Funktionen AM/FM/PM erfolgt dem Drehknopf oder mit den kontextsensitiven Tasten erneut über die kontextsensitiven Tasten eingestellt werden.

  • Page 11: Modulationsarten

    M o d u l a t i o n s a r t e n Beispiel 1: CH1 — > Demoduliertes Signal: DC gekoppelt CH2 — > Demoduliertes Signal: AC gekoppelt Mit der PREV.-Taste wird zum vorherigen Menüpunkt zurückgeschaltet. Mit der ESC-Taste wird zum Haupt- Display umgeschaltet.

  • Page 12: Frequenzmodulation (Fm)

    M o d u l a t i o n s a r t e n Frequenzmodulation (FM) Beispiel 4: Für AM Rechteck (Modulationsgrad: 50%) erhält man: Nach Auswahl der Option DEV (FM MENU) mittels der kontext- sensitiven Tasten zeigt das Display: Ein neuer Funktionswert kann über die Tastatur , mit dem Drehgeber...

  • Page 13: Phasenmodulation (Pm)

    M o d u l a t i o n s a r t e n Phasenmodulation (PM) FSK Modulation Nach Auswahl der Option DEV (PM MENU) mittels der kontext- Nach Auswahl der Optionen F0 oder F1 (FSK-MENU) mittels sensitiven Tasten zeigt das Display: der kontextsensitiven Tasten zeigt das Display:...

  • Page 14: Gate Modulation

    E i n s t e l l u n g d e r G e r ä t e k o n f i g u r a t i o n Beispiel 14: (Fgate: 250 Hz Sqr) GATE Psk0: –3,14 rad;...

  • Page 15: Menu-Taste

    Interface COM SWEEP STOP Mit der MENU-Taste erfolgt der Zugriff auf das Konfi gu- Das Instrument HM8135 ist in seiner Grundausstattung mit ei- rations-Menü. Optionen werden mittels der kontextsensitiven ner seriellen Schnittstelle ausgerüstet. Optional kann entweder Tasten ausgewählt. Mit der ESC-Taste...

  • Page 16: Prev.-Taste

    Für genauere Informationen ist das jeweilige Interface-Handbuch zu benutzen. RCL-STO Tasten (Recall & Store) Der HM8135 bietet die Möglichkeit, neben der zuletzt gewählten Systemeinstellung, 10 komplette Geräteeinstellungen nichtfl üch- tig abzuspeichern. Jede einzelne Konfi guration speichert alle zu...

  • Page 17: Unterstützte Befehle

    F e r n b e d i e n u n g Der Anwender kann mit dem Befehl LK1 alle Bedienungsele- Fernsteuerung aus mente sperren. Das Display zeigt dann: Fernsteuerung ein Sound Befehle Beep aus leiser Beep Unterstützte Befehle lauter Beep Allgemein Befehle OUTPUT...
  • Page 18 F e r n b e d i e n u n g string folgt automatisch die Bezeichnung der Einheit Hz (z.B. Befehlszeile (1) dient Modulationsgradeinstellung. Der <NUM> 34000000 Hz für 34 MHz). Die Optionen :CW und :FIXed haben Parameter ist ein bereichsspezifi scher NR2 Daten-string (siehe auf das Instrument keine Wirkung.
  • Page 19 F e r n b e d i e n u n g Befehle PM (Phase Modulation) oder NR3 Datenstring (siehe Abschnitt Syntaxkonvention). Dem Datenstring folgt automatisch die Bezeichnung der Einheit Hz (z.B. 34000000Hz für 34 MHz). Phasenmodulation Befehlszeile (2) dient der aktuellen Frequenzhubabfrage. Das Syntax: Instrument sendet einen NR3 Datenstring ohne Einheit.
  • Page 20 F e r n b e d i e n u n g Das Instrument sendet 0 bei nicht aktivierter PM Modulation Die Befehlszeilen (3) und (5) dienen der PSK Phaseneinstellung und sendet 1 bei aktivierter PM Modulation. (PH0 bzw. PH1). Der <NUM> Parameter ist ein bereichsspe- zifi...

  • Page 21: Bedeutung Der Fehlercodes

    F e r n b e d i e n u n g Bedeutung des Fehlercodes Beispiel: :SWE:TIME 5; :FREQ:STAR 16E+6;:FREQ:STOP 1.2E+9; :FREQ: MODE SWE Kein Fehler Direct Digital Synthesis-Fehler (Hardware) Befehle SYSTEM Interner Referenzfehler (Hardware) Syntax: Externer Referenzfehler (Hardware) :SYSTem:ERRor? Diese Befehlszeile dient der Abfrage des aktuellen Fehlercodes.

  • Page 22: English

    électromagnétique HF-Synthesizer EN 61326-1/A1 Typ / Type / Type: HM8135 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4, Klasse / Class / Classe B. mit / with / avec: - Störfestigkeit / Immunity / Imunitee: Tabelle / table / tableau A1.
  • Page 23 Storage Safety instructions Operating conditions Warranty and repair Maintenance Line voltage selector Change of fuse Designation of operating controls Introduction of the HM8135 First time operation Swich-on Factory confi guration Operating the instrument Main display Setting parameters Selecting frequency Selecting level...

  • Page 24: Ghz Rf-Synthesizer

    H M 8 1 3 5 3 G H z R F - S y n t h e s i z e r H M 8 1 3 5 Frequency range from 1 Hz to 3 GHz HO870 USB Interface Output power from -135 dBm to +13 dBm Frequency resolution 1 Hz (accuracy 0.5 ppm)

  • Page 25: Specifi Cations

    S p e c i f i c a t i o n s Ext. frequency resp. (to - 1dB): 10 Hz to 100 kHz for AC 3 GHz RF-Synthesizer HM8135 ≤ ≤ Distortion: ‹ 2 % (AM-depth 60 %, fmod 1 kHz) Valid at 23 °C after a 30 minute warm-up period...

  • Page 26: Important Hints

    I m p o r t a n t h i n t s Transport Important hints Please keep the carton in case the instrument may require later shipment for repair. Improper packaging may void the warranty! Symbols Storage Dry indoors storage is required. After exposure to extreme STOP STOP temperatures 2 h should be allowed before the instrument is...

  • Page 27: Warranty And Repair

    I m p o r t a n t h i n t s Do not cover either the holes of the case nor the cooling fi ns. Nominal specs are valid after a warm-up period of min. 20 min. in the interval of +15 to +30 degrees C.

  • Page 28: Designation Of Operating Controls

    D e s i g n a t i o n o f O p e r a t i n g c o n t r o l s NUMERIC KEYPAD Designation of Operating controls Input parameters with unit validation ON: Key for activation the output Front panel ESC (Escape): Cancels the current display...

  • Page 29: Introduction Of The Hm8135

    Internal (External) marks – and + . After switch-on the HM8135 has the confi guration stored in The operation of the data keypad is conventional. Depress suc- the confi guration memory 0. The output signal is disabled after cessively the numeric keys representing the parameter value switch-on by default.

  • Page 30: Selecting Level

    O p e r a t i n g c o n t r o l s The resolution is 1 Hz. If a value is entered with a higher – The shape of internal modulation signal resolution, the instrument makes a truncation keeping 1 Hz –...

  • Page 31: Types Of Modulation

    T y p e s o f M o d u l a t i o n Example 1: CH1— > demodulated signal: DC coupled CH2— > demodulated signal: AC coupled The return to the modulation menu is possible by pressing the PREV.

  • Page 32: Frequency Modulation (Fm)

    T y p e s o f M o d u l a t i o n Frequence modulation (FM) Example 4: For AM square (depth: 50%), the display shows: After selecting DEV (FM MEMU) using the context sensitive keys , the display shows: A new value of the deviation can be entered from the data keypad...

  • Page 33: Phase Modulation (Pm)

    T y p e s o f M o d u l a t i o n Phase modulation (PM) FSK modulation After selecting DEV (PM MEMU) using the context sensitive keys After selecting F0 or F1 (FSK MENU) with the context sensitive , the display shows: , the display shows: Fsk0:...

  • Page 34: Gate Modulation

    S e t t i n g t h e c o n f i g u r a t i o n The GATE modulation can be active with another modulation (for example the GATE modulation with AMsin modulation and Fmod = 10 kHz) Example 14 (Fgate: 250Hz Sqr): GATE...

  • Page 35: Menu Key

    (locked or unlocked). Increased contact the HAMEG Service (serciec@hameg.de). stability for the HM8135 may be obtained from an external oscilla- tor. The external reference frequency must be applied to the REF. STOP...

  • Page 36: Prev. Key

    S e t t i n g t h e c o n f i g u r a t i o n ON key The parameters are selected by pressing one of the four context sensitive keys The output RF OUTPUT is only active if the ON key –...

  • Page 37: Remote Operation

    R e m o t e O p e r a t i o n lower case and upper case are the same. A simple command Remote Operation gives an access to a quantity or a function of the instrument. All commands acting on the same quantity are brought together in a tree structure.
  • Page 38 O p e r a t i n g c o n t r o l s POWER Sending line (2) the instruments returns which source is cur- rently selected. The instrument sends back the strings INT or Commands in order to change the level of the RF output si- EXT corresponding to the 2 options described above.
  • Page 39 O p e r a t i n g c o n t r o l s Sending line (6) the instruments returns the current modulation Sending line (7) the shape of the internal modulation signal can frequency. The instrument sends back a string representing a be changed.
  • Page 40 O p e r a t i n g c o n t r o l s turns the current modulation frequency. The instrument sends back a string representing a NR3 decimal number. Commands in order to modify PSK parameters. :PM:INTern:SHAPe SIN | SQU Syntax: :PM:INTern:SHAPe?

  • Page 41: Error Codes And Their Meaning

    O p e r a t i n g c o n t r o l s Error codes and their meaning the resolution. Sending line (5) and (7) the instrument returns the two frequencies START and STOP. It sends back a string representing a NR3 decimal number.

  • Page 42: Flussdiagramme (Flow Charts)

    F l o w - C h a r t s Function selection Step control Subject to change without notice...
  • Page 43 F l o w - C h a r t s Amplitude Modulation Control GATE GATE Subject to change without notice...
  • Page 44 F l o w - C h a r t s Phase Modulation Control GATE GATE Subject to change without notice...
  • Page 45 F l o w - C h a r t s Frequency Modulation Control GATE GATE Subject to change without notice...
  • Page 46 F l o w - C h a r t s FSK Modulation Control S T A T U S 400.000000MHz F S K 1200.000000MHz F I X PREV 410.000000MHz 13.0dBm REFint MOD. MOD. MODULATION MENU MODULATION MENU < - - - - >...
  • Page 47 F l o w - C h a r t s PSK Modulation Control S T A T U S 1200.000000MHz P S K 1200.000000MHz F I X PREV 13.0dBm 13.0dBm REFint MOD. MOD. MODULATION MENU MODULATION MENU < - - - - >...
  • Page 48 F l o w - C h a r t s Gate Control GATE GATE Subject to change without notice...
  • Page 49 F l o w - C h a r t s Main Menu Control Sweep Sweep INTERFACE TYPE INTERFACE TYPE INTERFACE TYPE INTERFACE TYPE INTERFACE TYPE INTERFACE TYPE SERIAL SERIAL SERIAL SERIAL HO890 HO890 SERIAL SERIAL INTERFACE TYPE INTERFACE TYPE SERIAL SERIAL RS232 (DEFAULT)
  • Page 50 F l o w - C h a r t s Sweep Control S T A T U S 1200.000000MHz F I X 13.0dBm REFint PREV MENU * * * * * * * * MAIN MENU Sweep * * * SWEEP MENU * * * * * *...

  • Page 51: Umrechnungstabellen

    T a b l e s £ Conversion ρ V.S.W.R REFLECTED FACTOR STATIONARY WAVE RATIO 1 + I ρ I Z – Z ρ = —–— VSWR = —–— 1 – I ρ I Z + Z ρ ρ ρ ρ...
  • Page 52 T a b l e s £ Conversion dBm Volt ¡ Conversion dBm Volt ¡ Conversion Volt ––— = 20 log –––––— R · P · 10 R · P with: P = 1mW and R = 50 Ohm, Volt Volt Volt Volt...
  • Page 53 T a b l e s £ Conversion dBm ¡ Conversion mW ¡ Conversion dBm ––— = 10 log –––— · 10 with: P = 1mW +20.0 100.000 +16.0 39.811 +12.0 15.849 +8.0 6.310 +4.0 2.512 +19.9 97.724 +15.9 38.905 +11.9 15.488 +7.9...
  • Page 54 T a b l e s £ Conversion dBm Ratio ¡ ¡ Conversion dBm Ratio Conversion Ratio ––— = 20 log –––— ––– = 10 Ratio Ratio Ratio Ratio Ratio 1.000 1.698 2.884 13.8 4.898 18.4 8.318 1.012 1.718 2.917 13.9 4.955 18.5...
  • Page 55 T a b l e s £ Conversion dBμV Volt ¡ ¡ Conversion dBμV Volt Conversion Volt dBμV dBµV ––— = 20 log –––— U = U · 10 dBµm dBNV NVolt dBNV NVolt dBNV mVolt dBNV mVolt dBNV Volt 1.00 1.00 1.00...
