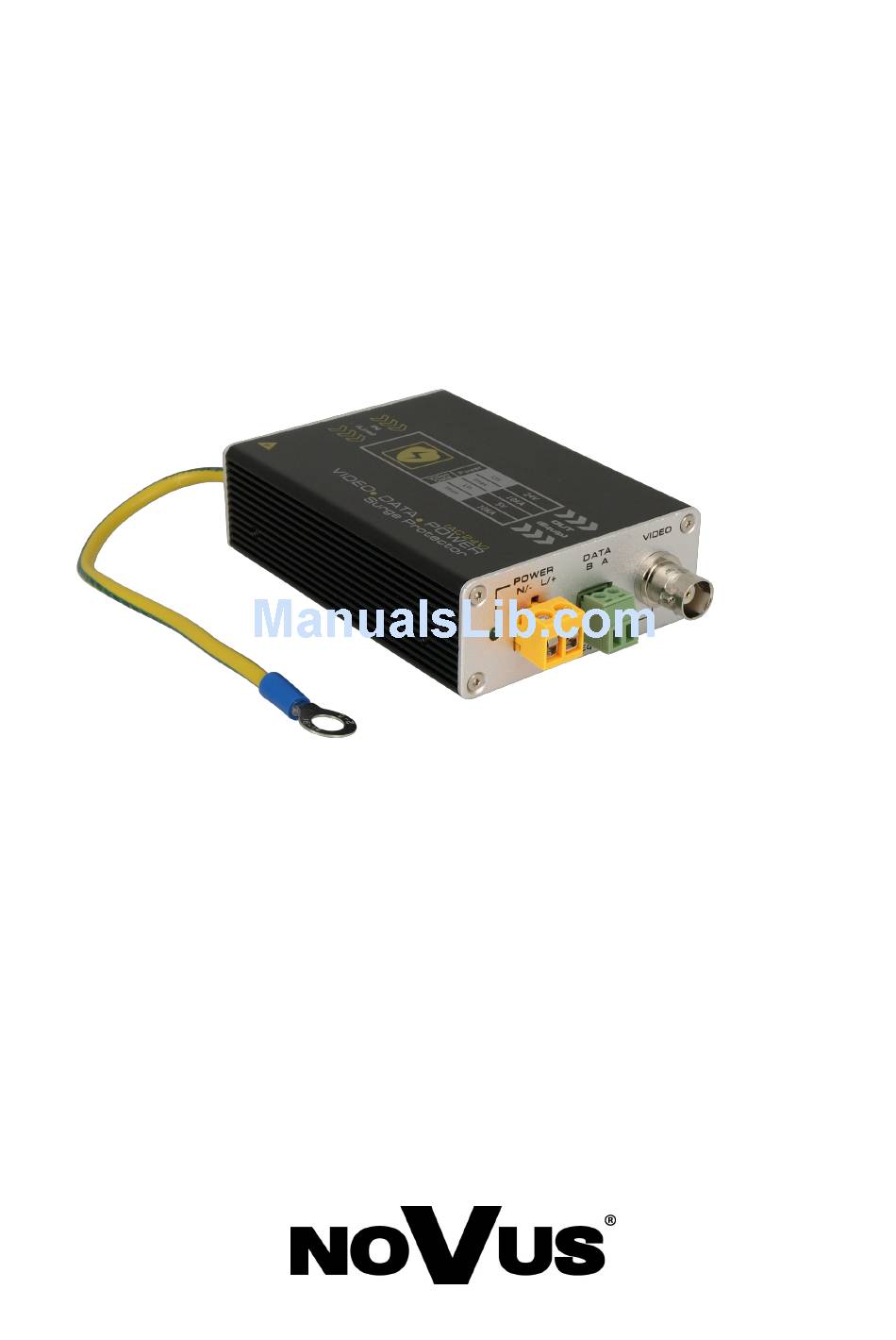

- Page 1 U s e r ’s m a n u a l NVS-021VPSD-HD...
- Page 2 NVS-021VPSD-HD user's manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
-
Page 3: Safety Requirements
NVS-021VPSD-HD user's manual, ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER- SERVICEABLE PARTS INSIDE THIS UNIT. - Page 4 NVS-021VPSD-HD user's manual, ver. 1.0 FEATURES Features Power, Video and Data 3 in 1 Surge Protector; Protection: Baseband composite video signal (Bandwidth more than 100MHz) 12-24V ACDC power; Support analog and AHD cameras. Multifunction multilevel overvoltage protection, large max discharge current; low limiting voltage, quick reacting time, low insertion loss.
-
Page 5: Specification
NVS-021VPSD-HD user's manual, ver. 1.0 SPECIFICATION Specification Item Description Nominal Operational Voltage Max Continuous Operational Voltage Nominal Discharge Current（8/20us） Max Discharge Current （8/20us） 10kA Video <20 V Voltage Protection（10/700us） Protection Reacting Time ≤1ns Inserting Loss ≤0.2 dB Inserting Impedence ≤1Ω... -
Page 6: Installation
NVS-021VPSD-HD user's manual, ver. 1.0 INSTALLATION Installation Please follow the next application steps: Before inserting the protector into the system, please make sure the grounding grid reaches the specification; Connect cables according to Typical Application diagram: input ports to Line, output ports to protected device using cables as short as possible;... - Page 7 NVS-021VPSD-HD user's manual, ver. 1.0 NOTES All rights reserved © AAT Holding S.A.
- Page 8 2015-11-04 JM, MK AAT Holding S.A., ul. Puławska 431, 02-801 Warsaw, Poland tel.: +48 22 546 07 00, fax: +48 22 546 07 59 www.novuscctv.com...
- Page 9 I n s t r u k c j a o b s ł u g i NVS-021VPSD-HD...
- Page 10 NVS-021VPSD-HD Instrukcja obsługi 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...
- Page 11 NVS-021VPSD-HD Instrukcja obsługi 1.0 WARUNKI BEZPIECZEŃSTWA Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją...
-
Page 12: Charakterystyka Ogólna
Zabezpieczana Uziom Kamera PTZ Przewód Koncentryczny Klawiatura Przewód Danych - Skrętka Przewód Zasilania Ogranicznik przepięć Zasilacz NVS-021VPSD-HD Opis złącz Ogranicznika napięć NVS-021VPSD-HD Wejście wideo Wyjście wideo (Linia) (Kamera) Wejście danych Wyjście danych Wejście zasilania Wyjście zasilania Uziom Dioda LED zasilania... -
Page 13: Dane Techniczne
NVS-021VPSD-HD Instrukcja obsługi 1.0 DANE TECHNICZNE Dane techniczne Funkcja Opis Napięcie nominalne Maksymalne ciągłe napięcie Nominalny prąd wyładowczy (8/20us) Maksymalny prąd wyładowczy (8/20us) 10kA Zabezpieczenie Napięcie protekcji (10/700us) <20 V toru wideo Czas reakcji ≤1ns Tłumienność wtrąceniowa ≤0.2 dB Impedancja wtrąceniowa ≤1Ω... - Page 14 NVS-021VPSD-HD Instrukcja obsługi 1.0 INSTALACJA Instalacja Proszę postępować zgodnie z poniższymi krokami: Przed instalacją ogranicznika przepięć, należy upewnić się, że uziom jest zgodny ze specyfikacją; Podłączyć przewody, mając na uwadze poprawne podłączenie przedstawione na schemacie typowej aplikacji. Do złącz wejściowych należy podpiąć przewody biegnące od linii, w której może nastąpić...
- Page 15 NVS-021VPSD-HD Instrukcja obsługi 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
- Page 16 2015-11-04 JM , MK AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
