MAREX MX755 Instruction Manual

7” tft lcd; color1/4 cmos sensor camera
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INSTRUCTION MANUAL
HANDLEIDING

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for MAREX MX755

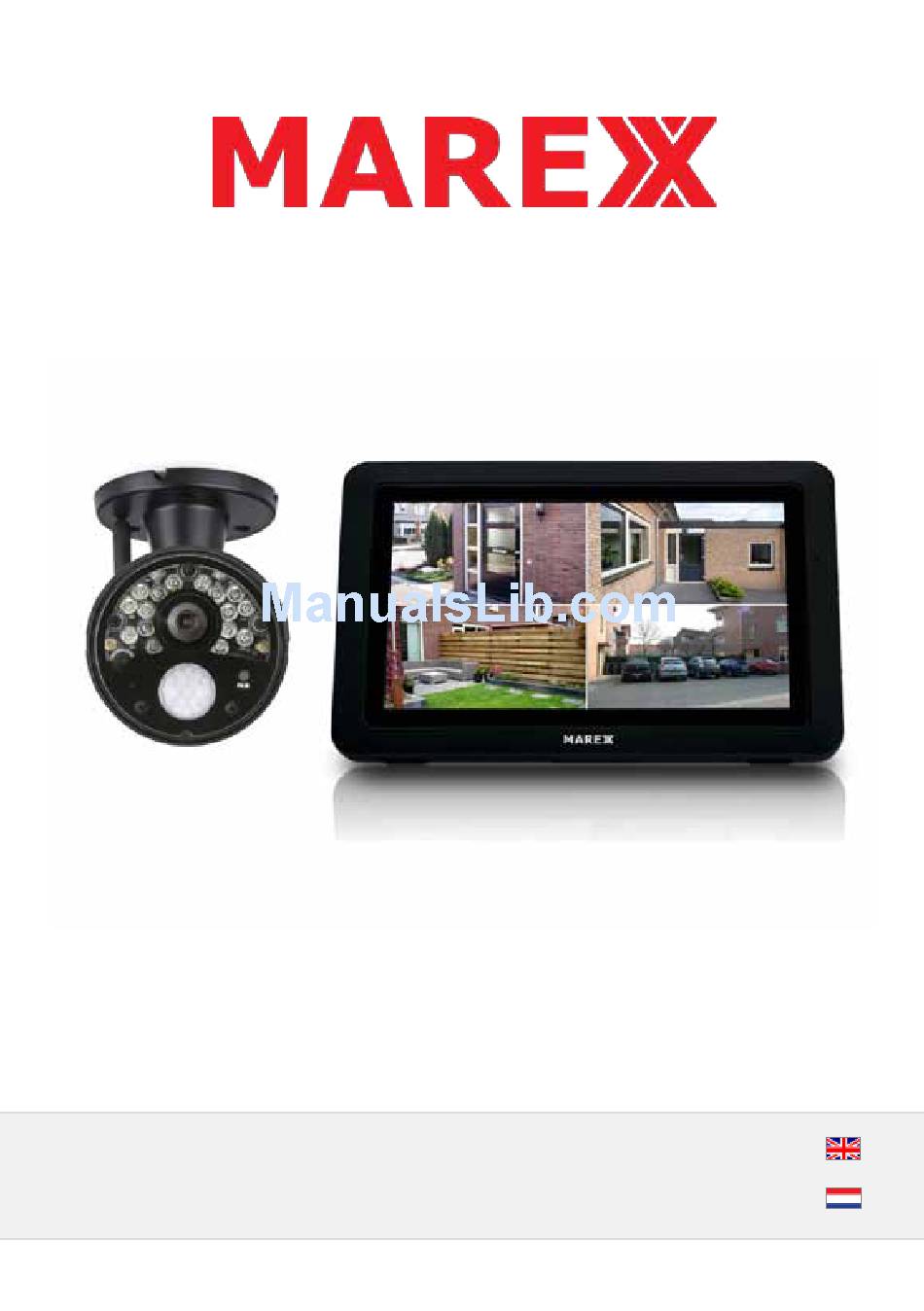

  • Page 1 INSTRUCTION MANUAL HANDLEIDING...
  • Page 3 english ..................................4 neDeRlAnDs ................................37...

  • Page 4: Table Of Contents

    ENGLISH TABLE OF CONTENTS Getting started. This section describes your hardware and how to physically set it up. List of features Camera features monitor features getting started getting to know the system wireLess Camera set up the hardware Software Operation Overview This section lists basic operations in an abbreviated format. if references screen details in the third section.

  • Page 5: List Of Features

    LIST OF FEATURES • 850nm iR led distance up to 15m • 7” TFT lCD Digital panel (800 TgB x 480) • Two-way audio z scan function • PiR- or motion detection- triggered recording • Manual recording • Touch screen operation •...

  • Page 6: Getting Started

    • AVi video format • MJPeg4 video compression • 128 gB sD card supported • +/- 1h video with 1 camera on 1 gB sD card • hD, 1280 x 720 pixels recording resolution • 25 frames per second (FPs) • 5 seconds auto switching • lAn cable connector • live view iPhone &...

  • Page 7: Getting To Know The System

    Check your package to confirm that you have received the complete system, including all components shown on the previous page. GETING TO KNOW THE SYSTEM LCd screen: displays video from the camera(s)or system operation interface. microphone wireless antenna Power Button/ scan Button: Press and hold to turn the receiver on/off. Press and release while the unit is powered on to turn scan mode on/ off.

  • Page 8: Wireless Camera

    WIRELESS CAMERA Camera Antenna: sends and receives signals to/from the monitor. iR leDs. infrared leDs provide viewing in low/ no light conditions. Camera lens: Catches the video in front of the lens and transmits video from camera to monitor. light sensor: sense brightness for changing between daytime and nighttime vision. Microphone: Transmit audio to receiver.

  • Page 9: Monitor Screen

    Although the cameras can be exposed directly to the rain, it is recommended that, if they are used outdoors, they be mounted under some type of cover like a patio overhang or eave. As rainwater drops start to dry on the camera glass, it can create spots that will reflect the light from the infrared leDs used for night vision, thus causing lower quality video.

  • Page 10: System Operation

    There are 4 viewing modes: • Quad mode splits the screen’s image area into 4 quadrants and displays active camera video in each quadrant. Tap the center of the quadrant to enter single Channel mode. • single Channel mode displays one camera at a time on full screen. Press to change between the channels.
  • Page 11 shows how strong the camera’s signal is. signal ranges from 4 bars down to 0 bars (out of range). This graphic displays if an sD card is inserted into the monitor. • if blue, recording space is available. • if red, the sD card is full. Tap this icon to view recorded files.
  • Page 12 • Red – Automatic recording is On. Tap to access the pop up menu system. MENU This section describes the Marex pop-up menu screens in detail. These pop-up menus enable you to: • Play back recorded video files • set alarms •...

  • Page 13: Playback

    and the pop-up menu will appear: PLAYBACK Manage recorded files with this screen. You can see what recorded files you have, play them, and delete them. • 1. Tap The following menu displays: - 13...

  • Page 14: Alarm

    • Days that are highlighted have recorded files. Tap the day you want to review and a list of recordings for that day displays. • Tap the record you want and it plays, with a control bar across the bottom of the screen. •...

  • Page 15: Brightness

    • Tap + or – to increase or decrease the alarm volume. Tap when you are finished. BRIGHTNESS This feature allows you to set each camera’s brightness level. • The following menu will appear: • Tap + or – to increase or decrease the monitor screen brightness. Tap when you are finished.

  • Page 16: General Settings

    GENERAL SETTINGS The general settings menu contains 6 subsections, each of which may contain sub-menus. These sub-menus let you set features about your system. You can turn cameras on and off, establish a specific schedule for specific cameras to record, set the date and time, and motion detection sensitivity, among other features. The rest of this section provides details using these menus.
  • Page 17 Main screen sub-screen What it Does Recording setup Duration set the length of time the camera records once motion sensitivity triggers the camera to record. Choices are 15 seconds, 30 seconds, or 1 minute (Default - 15 seconds) schedule Recording set up a schedule for pre- determined recording times and lengths.

  • Page 18: Camera Setup Menu

    CAMERA SETUP MENU The Camera setup screen lets you: • Pair cameras • Turn cameras on and off • Adjust the resolution PAIRING new cameras are not yet paired to the monitor. When you add a new camera to your system, you have to “introduce”...
  • Page 19 Tap Paring on the Camera setup screen. Tap the channel number you want to pair the camera to. A message displays with instructions to press the PAiR button on the camera. Press and release the PAiR button on the front of the camera. A 30-second countdown begins. The system displays live video 3 seconds after the camera is successfully paired.
  • Page 20 RECORDING SETUP MENU Use the Recording Setup menu to: • set the length of time the system will automatically record when something triggers motion sensitivity. • schedule a set time and duration to automatically record when something triggers motion sensitivity. •...

  • Page 21: File Overwrite

    Tap MODIFY in the lower right corner. The Schedule Recording Setup menu will appear. select a camera. if you want more than one camera to record at the same time, select both camera’s. set the recording start time. - Tap the AM/PM block to toggle between them. - Tap the hour and number boxes separately and tap the up and down arrows to set the time in hh:MM format.

  • Page 22: System Settings Menu

    SYSTEM SETTINGS MENU Use these setting options to configure your system: • Date and Time • Time Zone • language • Default settings • Format Memory Card • information DATE AND TIME to acces the Date & Time screen. Tap the up or down arrow to set the month, day, and date. Tap the up or down arrow to set the time - Tap the AM/PM block to toggle between them - Tap the up or down arrows to set the correct hour and minute.

  • Page 23: Time Zone

    to return to the previous screen. TIME ZONE Time Zone allows you to set the time zone your monitor is in. This is especially useful if you are using the app in another time zone and you want to remotely acces your recorded files. Your sysem will know that your request refers to the time zone the monitor is in.

  • Page 24: Default Settings

    Tap the language you wantyour system to use. your system returns to the previous screen and automatically changes over to the requested language; no reboot is necessary. DEFAULT SETTINGS to return your system to the originial default settings. Tap YES on the Restore Default settings screen. Tap OK to confirm the reset.

  • Page 25: System Settings

    Tap YES on the All stored files will be deleted! screen (Default = NO). A confirmation screen appears. Tap YES to it. A progress bar displays on the screen. After formating is complete, a Format OK message will appear. SYSTEM SETTINGS This screen lists the firmware information of the montior and all cameras paired to it.
  • Page 26 menu also lets you mask off any areas in the image for the camera to ignore. For example, you may have trees in the image area that would set off motion detection if there is a breeze. SENSITIVITY this selection allows you to set the camera’s motion detection sensitivity levels to High, Low or Off. The following screen displays.

  • Page 27: Network Setup Menu

    Tap the squares that cover the areas of the image you do not want affected by motion detection. When you are finished tap to return to the Motion Detection settings screen. NETWORK SETUP SCREEN This selection lets you determine your network connection type, reset the APP password, and review your network details.
  • Page 28 Tap on your selection and fill in the fields requested. DCHP is the most common connection. Your routerwill automatically assign an IP address to your Marex System. Static IP is for those that have the ability to specify an IP address for their system.

  • Page 29: Firmware Upgrade Menu

    INFORMATION This screen displays current iP information when the system is connected to the internet. to display the information screen, tap to return to the previous screen. FIRMWARE UPGRADE SCREEN Upgrade from SD Card to upgrade the firmware through the sD card. A confirmation screen displays. Tap YES. - 29...
  • Page 30 A progress screen displays. When the update is complete, the monitor displays Firmware Upgrade Succesful and will automatically reboot. Upgrade from Server Use the ethernet cable (provided) to connect your monitor to your router. to upgrade the firmware through the server. A confirmation screen displays.

  • Page 31: Mycam View Android And Ios App

    ANDROID AND IOS APP REMOTE VIEW 1. Downloadthefree MyCam View 1.0.0.apk app from the App store or the google player store on your smart phone or tablet. Make sure your phone is connected to internet. Connect the 7” monitor to your home router with the RJ45 cable. Add camera Tap the MyCam View App icon to launch the app, Tap Click here to add device - 31...
  • Page 32 The following screen will appear. There are 2 options to get the UiD from the monitor. Option A: enter the UiD printed below the QRcode (for example: D7ETGG7YPUUZUNPYWM4J) as it is shown on the back of the monitor. Option B: Tap the Scan button to scan the QRcode on the back of the monitor. Name: Tap to rename the camera (the default name is MyCam View) enter the Password (default setting is: 000000) Tap OK to confirm it.
  • Page 33 The new camera will be shown in your device list as shown below. Tap the camera in the device list to view the live video from this camera in either portrait or landscape mode. View icon Tap this icon to view snapshot photos already taken. snapshot icon Tap this icon to make a snapshot from the current video image Mute icon...
  • Page 34 Ch icon Tap this icon to switch to the channel which you want to watch. Online Displays the number of current visitors, the Marex system supports up to 4 remote visitors at the same time. Quality shows the network quality.
  • Page 35 Reconnect Tap this icon to reconnect when the connection between your camera system and the app fails. Edit Device Device setting and Advanced setting are under this menu. You can see the camera’s details under Device setting. You can modify Passwrd setting (default: 000000), video quality (default Min) and Alert interval (default 3 Min) under Advance setting.

  • Page 36: Troubleshooting

    TROUBLESHOOTING if you have problems with the system, there is often a quick and simple solution. Please try the following: Problem solution 1. Check all connections to the camera. Make sure the adaptor no video from a camera is plugged in. 2.
  • Page 37 Kijken op afstand, deze sectie behandeld hoe u uw Marex systeem op het internet aan kan sluiten en hoe u de beelden kan bekijken via iPhone, Ipad en Android smartphone en tablet. op afstand kijken met de android en ios app probLeem &...

  • Page 38: Specificaties

    SPECIFICATIES • 850nm iR leD nachtzicht tot 15m • 7” TFT lCD Digitale monitor (800 TgB x 480) • Audio in twee richtingen (terugspreek functie) • scan functie • PiR of door bewegingsdetectie getriggerde opname • handmatige opname • Touchscreen besturing •...

  • Page 39: Wat Is Inbegrepen

    2000mAh Batterij (Monitor) (optioneel) Antenne (bevestigd aan de camera) 9v 600mA netstroomadapter (camera) handleiding Montagemateriaal (1 set) Controleer uw Marex set om er zeker van te zijn dat u het complete systeem, inclusief alle hierboven weergegeven componenten heeft ontvangen. - 39...

  • Page 40: Beschrijving Monitor

    BESCHRIJVING MONITOR lCD scherm, geeft video weer van de camera’s of het instellingen menu Microfoon Draadloze antenne Aan/uit knop / scan knop. houdt deze ingedrukt om de ontvanger aan/uit te zetten. Druk kort in als de monitor aan staat om de scan mode aan of uit te zetten. luidspreker Adapter aansluiting, gebruik de meegeleverde adapter om de monitor op een stopcontact aan te sluiten.

  • Page 41: Beschrijving Camera

    BESCHRIJVING DRAADLOZE CAMERA Camera antenne, zend en ontvangt signalen naar/van de monitor. infrarood leD’s maken goed zicht in het donker mogelijk. Camera lens, neemt de beelden in het blikveld van de camera waar en verzend deze naar de monitor. licht sensor, neemt de lichtsterkte waar voor het schakelen tussen zicht overdag en nachtzicht. Microfoon verzend waargenomen geluid naar de monitor.

  • Page 42: Indeling Beeldscherm

    Als regendruppels opdrogen op de camera lens kunnen vlekken ontstaan die het licht van de infrarood leDs, die gebruikt worden voor het nachtzicht, reflecteren. Dit veroorzaakt slechtere video kwaliteit. Ook als stof, vuil en spinnenwebben zich ophopen op de camera lens kan dit leiden tot reflectie van het licht van de infrarood leD’s, waardoor de video kwaliteit achteruit gaat.

  • Page 43: Gebruiksaanwijzing

    Weergave modes. het camera weergave gedeelte geeft de live beelden van de camera’s weer. iedere camera kan in het hele gedeelte weergegeven worden of in een gedeelte (kwart) van dit beeld. er zijn 4 weergave modes: • Quad mode verdeeld het scherm in 4 gedeeltes en geeft het live beeld van iedere actieve camera weer in één van de 4 gedeeltes.
  • Page 44 de verschillende camera’s. Druk op het icoontje om de instelling van het Video weergave scherm te veranderen. VIDEO WEERGAVE ICONEN Verschillende iconen kunnen worden weergegeven op het scherm van uw monitor, afhankelijk van de gebeurtenissen en instellingen van uw monitor. Onderstaande afbeelding laat zien welke iconen waar op uw beeldscherm weergegeven kunnen worden.
  • Page 45 huidige datum/tijd in maand/dag/jaar, uur/minuut/seconde formaat. geeft aan of de oudste opnames overschreven mogen worden als de sD kaart vol is. geeft het huidige camera kanaal weer dat u op dat moment bekijkt. Als u meerdere camera’s tegelijkertijd bekijkt zal de camera indicator verschijnen boven ieder camera beeld.

  • Page 46: Opnames Bekijken

    Druk op dit icoon om toegang te krijgen tot het menu MENU Dit gedeelte gaat dieper in op het menu. Via het menu kunt u: • Opgenomen video’s terug kijken • Alarmen instellen • De helderheid instellen per aangesloten camera (alleen in 1 kanaals weergave) •...
  • Page 47 • Druk op het volgende scherm verschijnt: • gemarkeerde dagen hebben opgenomen bestanden Druk op de dag die u wil bekijken voor een overzicht van opnames van die dag. • Druk op de opname die u wil bekijken, de opname zal worden afgespeeld met de video controle knoppen aan de onderkant van het scherm.

  • Page 48: Alarm

    ALARM Zodra de camera geactiveerd wordt om op te nemen door door waargenomen beweging, zal de monitor een geluidssignaal afgeven. in dit menu kunt u het volume instellen van deze geluidstoon. • Druk op het volgende menu zal verschijnen: Druk op + of – om het volume te verhogen of verlagen. Druk op om het menu weer te sluiten.

  • Page 49: Algemene Instellingen

    • Druk op + of – om de helderheid te verhogen of verlagen. Druk op om dit menu weer te sluiten. ALGEMENE INSTELLINGEN het Algemene instellingen menu bestaat uit 6 submenu’s. Welke ook weer in verschillende submenu’s zijn onderverdeeld. in deze submenu’s kunt u uw systeem instellen. U kunt onder andere camera’s aan en uit zetten. een schema instellen voor opnames door specifieke camera’s.
  • Page 50 Main Menu sub-Menu Beschrijving stelt de duur van de opname in zodra beweging wordt waargenomen door een camera. Duration U kunt kiezen tussen 15 sec- onden, 30 seconden of 1 minuut (standaard is 15 seconden). Recording setup stelt een schema in voor gep- schedule Recording lande opnames.

  • Page 51: Camera Instellingen Menu

    CAMERA INSTELLINGEN MENU in het camera setup menu kunt u: • Camera’s pairen (koppelen) • Camera’s aan en uit zetten • De resolutie instellen PAIRING nieuwe camera’s zijn nog niet gekoppeld met uw monitor, als u nieuwe camera’s aan uw systeem wil toevoe- gen, moet u de monitor en camera ‘aan elkaar voorstellen’...
  • Page 52 Druk op Pairing in het camera setup scherm. Druk op het kanaal nummer waarmee u de camera wil koppelen. een instructieboodschap, waarin gevraagd wordt om op de PAiR knop op de camera te drukken, verschijnt op het scherm. U heeft nu 30 seconden de tijd om een keer kort op de pair knop voorop de camera te drukken.

  • Page 53: Opname Instellingen

    Druk op om terug te keren naar het vorige menu. . OPNAME INSTELLINGEN gebruik het Recording Setup scherm om: • De duur van de opname na bewegingsdetectie in te stellen. • een tijdstip en duur van opname in te stellen voor een specifieke camera. •...

  • Page 54: File Overwrite

    Druk op het Schedule Recording Overview menu zal verschijnen. Druk op MODIFY rechtsonder. het Schedule Recording Setup menu verschijnt. selecteer een camera. Als je meer dan 1 camera wil laten opnemen op hetzelfde tijdstip selecteer dan beide camera’s. stel de opname tijd in - Druk op het am/pm blokje om am of pm te selecteren.

  • Page 55: System Settings Menu

    Druk op om terug te keren naar het vorige menu. SYSTEM SETTINGS MENU gebruik dit menu om de volgende instellingen aan te passen: • Datum en tijd • Tijdszone • Taal • Fabrieksinstellingen • sD-kaart formateren • informatie. Druk op de volgende iconen, het volgende menu wordt weergegeven: DATE AND TIME Druk op om naar het Datum en Tijd submenu te gaan.
  • Page 56 Met Time Zone kunt u de plaatselijke tijdszone instellen. Dit is met name praktisch als u de app in een andere tijdszone gebruikt en u op afstand toegang bij uw opnames wil hebben. Uw Marex systeem zal begrijpen dat uw zoekopdracht refereert aan de tijdszone waarin uw monitor zich bevindt. [standaard tijdszone = gMT-5:00) eastern Time (UsA & Canada).

  • Page 57: Language

    DEFAULT SETTINGS Druk op om terug te keren naar de originele fabrieksinstellingen. Druk op YES om de originele instellingen te herstellen. Druk op OK om het resetten van de instellingen van uw Marex systeem te bevestigen. - 57...

  • Page 58: Format Sd Card

    FORMAT SD CARD Bij het formateren van de sD kaart worden alle bestanden op de sD kaart verwijderd. Druk op om uw sD kaart te formateren. Druk op YES in het All stored files will be deleted (alle bewaarde bestanden zullen worden verwijderd) scherm.

  • Page 59: Motion Detection Settings Menu

    MOTION DETECTION SETTINGS MENU hier kunt u instellen hoeveel beweging er nodig is om een opname te starten. hier kunt u ook instellen welke gebieden in het beeld buiten beschouwing moeten worden gelaten. Als u bijvoorbeeld een rij bomen links- boven in beeld heeft die door de wind bewogen worden, kunt u de bewegingsdetectie voor het gedeelte links boven van het scherm uit zetten.
  • Page 60 Druk op High (hoog), Low (laag) of Off (uit) om de gevoeligheid in te stellen. Druk op om terug te keren naar het vorige menu. MASK AREA gebruik deze functie om gebieden te markeren waarvan u nieT wil dat ze deel uit maken van het bewegings- detectie gebied.

  • Page 61: Network Setup Menu

    NETWORK SETUP MENU in dit menu kunt u een keuze maken tussen uw netwerk connectie type, het App password instellen en de netwerk instellingen bekijken. Druk op om het Network Setup menu te openen. ADVANCED SETUP Druk op om het geavanceerde instellingen menu weer te geven. Druk op uw selectie en vul de gevraagde velden in, druk op SAVE.
  • Page 62 Druk op uw selectie en vul de gevraagde velden in. DCHP is de meest gebruikte verbinding, uw router zal automatisch een IP adres toewijzen aan uw Marex systeem. Static IP is bedoeld voor diegene die de mogelijkheid hebben om een IP adres te specificeren voor hun systeem.

  • Page 63: Firmware Upgrade Menu

    INFORMATION Dit scherm geeft de iP informatie weer als de Marex set is aangesloten op het internet. Druk op om het informatie scherm weer te geven, druk op om terug te keren naar het vorige menu. FIRMWARE UPGRADE MENU Upgrade van SD kaart om de firmware upgrade vanaf een sD kaart te doen.
  • Page 64 YES. Uw Marex monitor zal controleren of er nieuwe firmware beschikbaar is. Als er nieuwe firmware bes- chikbaar is zal uw Marex monitor deze installeren en automatisch opnieuw opstarten.

  • Page 65: Op Afstand Kijken Met De Android En Ios App

    Zorg ervoor dat uw smartphone of tablet is verbonden met internet. sluit uw Marex monitor aan op uw router met de meegeleverde ethernetkabel. Uw Marex systeem koppelen met de MyCam View App: Druk op het MyCam View App icoon om de app te starten, druk vervolgens in de App op Click here to add device.
  • Page 66 2 mogelijkheden om uw Marex set te registreren bij uw MyCam View App. Optie A: Druk op de scan knop en scan de QRcode achterop de monitor. Optie B: Vul de UiD code die onder de QRcode aan de achterzijde van uw monitor staat in, (bijvoorbeeld: D7ETGG7YPUUZUNPYWM4J).
  • Page 67 Uw Marex systeem zal in de lijst van geïnstalleerde systemen verschijnen zoals hieronder weergegeven. Druk op het Marex systeem dat u heeft toegevoegd aan uw MyCam View App. U kunt nu de live beelden van uw camera bekijken in portrait (staand) of landscape (liggend) mode.
  • Page 68 Druk hierop om het camera kanaal te selecteren dat u wil zien. Online geeft het aantal bezoekers aan die op dit moment via de MyCam View app dit Marex systeem bekijken, het Marex systeem staat tot 4 bezoeken op afstand via de App op hetzelfde tijdstip toe.
  • Page 69 Reconnect Als de app geen verbinding (meer) heeft met uw Marex systeem kunt u hierop drukken om de verbinding te herstellen. Edit Device: Marex systeem instellingen en de geavanceerde instellingen kunt u in dit menu vinden. U kunt de instellingen van uw Marex systeem zien met Device settings.

  • Page 70: Probleem & Oplossing

    View Snapshot: selecteer dit om afbeeldingen te bekijken die u heeft genomen met de snapshot knop. Remove Device hiermee kunt u dit Marex systeem van de MyCam View app op uw smartphone of tablet verwijderen PROBLEEM & OPLOSSING er is vaak een simpele oplossing voor uw probleem. Probeer de volgende oplossingen:...
