Summary of Contents for DNT BikeCam

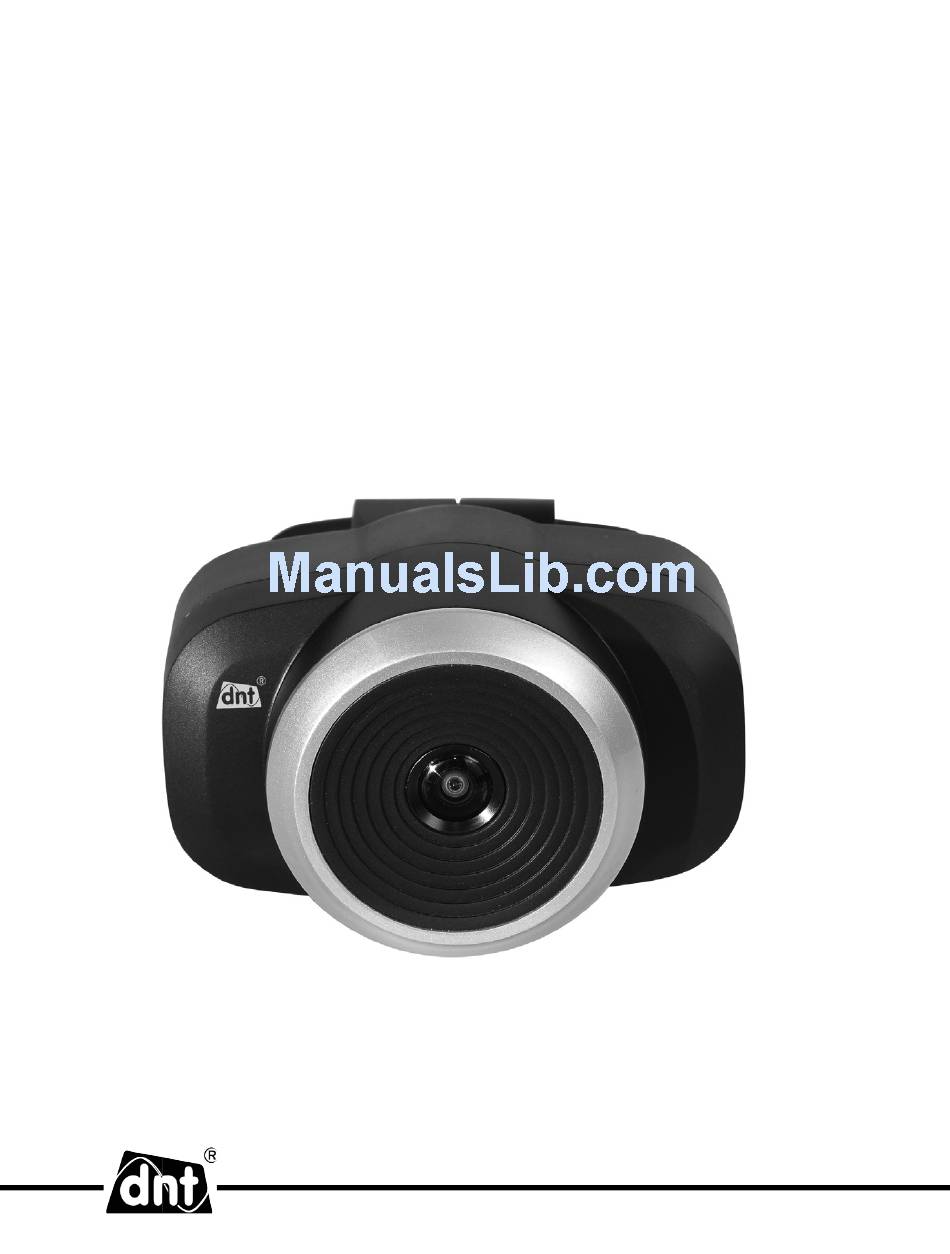

- Page 1 BikeCam Bedienungsanleitung user manual...
-
Page 2: Table Of Contents
CE-Erklärung ..............13 Umweltgerechte Entsorgung ..........12 Serviceabwicklung ..............12 Garantiebestimmungen ............15 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -... -
Page 3: Sicherheitshinweise
Sicherheitshinweise Beachten Sie, dass das Smartphone auch auf dem Fahrrad nur benutzt werden darf, wenn es fest in einer Halterung steckt. Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Allgemeine Hinweise Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät beschädigt werden. -
Page 4: Lieferumfang
Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch. Störung durch Funk Das Gerät arbeitet mit WLAN. Es kann nicht ausgeschlossen werden, dass andere WLAN-Netze die Übertragung stören. Lieferumfang Kamera mit Halterung Ein-/Ausschalter USB-Kabel BikeCam Bedienungsanleitung user manual Stromversorgungskabel Bedienungsanleitung - 4 -... -
Page 5: Geräteansicht
Geräteansicht Geräteansicht Halterung für die Befestigung an der Sattelstütze Befestigungsschrauben Kameragehäuse Schnellverschluss Objektiv Ein-/Aus-Taster mit Betriebs- Reset-Taste anzeige USB-Ladebuchse Ladebuchse 6V ~ für 5V= - 5 -... -
Page 6: Vorbereitung Und Montage
Einbau Vorbereitung und Montage der Kamera Vor der ersten Inbetriebnahme sollten Sie die Kamera 4-5 Stunden aufl aden. Verbinden Sie dazu den mit DC 5V gekennzeichneten Anschluss mit einem handels- üblichen USB Ladegerät. Während des Ladevorgangs leuchtet die Betriebsanzeige rot. Montage der Halterung und der Kamera Öffnen Sie die Verschraubung des Halters und montieren Sie den Halter an der Sat- telstütze. -
Page 7: Ladekabel Montieren
-Taste oder Taste am Ein-/Aus-Schal- ter für ca. 2 Sekunden gedrückt halten. Die grüne LED zeigt Ihnen die Betriebsbereitschaft des Gerätes an. Nachdem die BikeCam Betriebsbereitschaft signalisiert hat, dauert es etwa 10 Sekunden bis der WiFi Hotspot aufgebaut ist. - 7 -... -
Page 8: App Herunteerladen Und Installieren
Betrieb App herunterladen und Installieren Für die BikeCam erhalten Sie für Apple iOS( ab 4.0) und Android( ab 2.2) eine pas- sende App. Zum Download und zur Installation folgen Sie der Beschreibung. iOS: Öffnen Sie den Appstore. Im Suchfeld geben Sie dnt oder RFK Wifi ein. - Page 9 Sekunde. Android: Download und Installation der App: Öffnen Sie den Playstore. Im Suchfeld geben Sie dnt oder RFK Wifi ein. Wählen Sie unter den Suchergebnissen RFK Wifi und bestätigen mit Installieren. Nachdem die App installiert ist, sehen Sie ein ent- sprechendes Symbol auf dem Bildschirm.
- Page 10 Bei der Erstinbetriebnahme geben Sie das Passwort 88888888 ein. Die Verbindung wird hergestellt. Starten Sie die App. Einstellungen SSID (Name) der BikeCam ändern. Wenn Sie den Namen ändern, müssen Sie die Verbindung über die WLAN -Einstellungen neu herstellen. Statusanzeige: grau- keine Verbindung weiß- Verbindung zur BikeCam hergestellt.
- Page 11 Technische Informationen Kamera Bildsensor CMOS Aufl ösung 640x480 Pixel Öffnungswinkel 120° min. Beleuchtung 0,5 Lux Stromversorgung Li-Ionen-Akku 3,7V/2200mAh Betriebszeit bis 3 Stunden Ladezeit bis ca. 4 Stunden Temperaturbereich -10 - +45°C Abmessungen 85 x 115 x 56 mm Gewicht 124g Hinweis: Sie erhalten nur ein graues Bild, obwohl die LED an der Kamera grün leuchtet.
-
Page 12: Umweltgerechte Entsorgung
Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr Freitag von 8.00-16.00 Uhr... -
Page 13: Ce-Erklärung
Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich. Declaration of conformity Hereby, dnt GmbH, declares that this BikeCam is in compliance with the essential re- quirements and other relevant provisions of Directive 2014/53/EU(RED. The declarati- on of conformity for this product can be downloaded from: http://www.dnt.de/conformity... -
Page 14: Entwicklungs- Und Vertriebs Gmbh Voltastraße
The company placing the product on the market Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de subject to change without prior notice - 14 -... -
Page 15: Security Instructions
Security instructions Please note that it is not allowed to use the smartphone on a bicycle if it is not fi xed in a holder. Please read this information carefully before you use the appliance. General instructions Don’t place the unit on unstable location, if it falls down, people may be injured. The unit is not a toy, please beware of small children. -
Page 16: Delivery Content
The device operates on WiFi. The frequency range is shared with other devices and WiFi networks. In some cases this may cause malfunction. Delivery content camera with On/Off key control line USB cable quicklock holder BikeCam Bedienungsanleitung user manual power cable user manual - 16 -... -
Page 17: Appliance Description
Appliance description Appliance description Holder for the seat post Screws camera housing quick lock Lens Indicator light on/ Reset off key AC 6V charging 5V USB charging interface interface - 17 -... -
Page 18: Mounting The Charging Cable
Installation Installation of the camera Please charge the battery before the fi rst use. Connect the DC 5 V charging interface with USB charger. During charging the indicator lights red. Mounting the camera Open the screws in the holder and mount it at the seat post. Use a philips screwdriver. Screw the holder that it does not twist or slip. -
Page 19: App Download And Installation
If it lights red the battery is charging. If it is off, the camera is off. App download and installation dnt offers an app for iOS(4.0 and higher) and Android (2.2 and higher) free of charge. Available in the app stores. iOS: Open the App Store. - Page 20 The fi rst time the app is connected insert the pass- word 88888888. Android: Open the Playstore. Search for dnt or RFK WiFi. Select the RFK WiFi app and confi rm with Open. After the installation an icon appears. - 20 -...
- Page 21 The fi rst time the app is connected insert the pass- word 88888888. The connection will be established. Settinges Change the SSID (name) of the BikeCam. After the name of the WiFi has been changed it is necessary to reconnect. Status icon: grey - no connection white - connection to the RFK WiFi established.
- Page 22 In this case make a reset. Press with a suitable object in the designated RESET slot. Service information In case of complaints or if your device shows a defect, please consult your dealer or contact the service department of dnt to agree a servicing. Service hours: Monday until Thursday from 8.00-17.00h Friday from 8.00-16.00h...
-
Page 23: Warranty Regulations
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garan- tiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpfl ichtet. 2. - Page 24 BikeCam Garantiekarte Warranty card Carte de garantie Garantiekaart Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Serie n.
