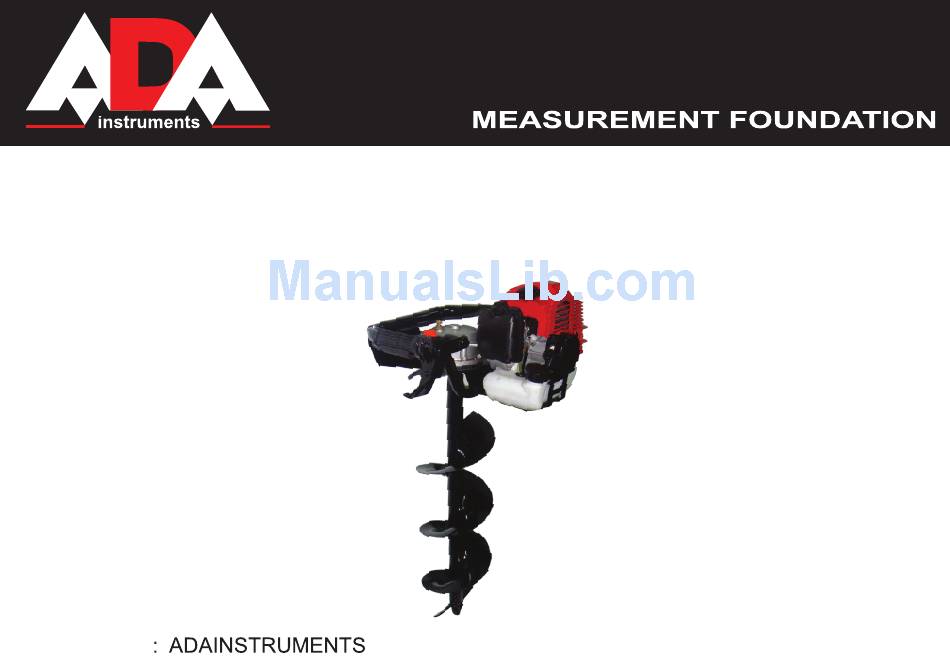

- Page 1 Operating manual Ground drill Model: GroundDrill - 3 Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
GroundDrill - 3 Table of contents 1. Introduction ......................................3 2. Safety rules and precautions................................3 3. Names of parts and speciications ..............................5 4. Assembly ......................................6 5. Before use ......................................8 6. Motor .........................................9 7. Adjusting the carburetor..................................12 8. Daily maintenance.....................................13 9. Maintenance after 50 hours of use..............................13 10. -
Page 3: Introduction
1. Introduction Thanks for the purchase of ADA Instruments product. Beforer starting operation read carefully the operating manual. Keep it always at hand. ADA Instruments product has ergonomic desing. It provides usability, high power and productivity. Content of the operating manual may not fully correspond to the purchased instrument. - Page 4 GroundDrill - 3 2. Do not remove the gas cap or refuel while the engine is running or hot. 3. Wipe the auger body dry of any spilled gasoline after refuelling. 4. Ensure at least 3m distance from fuel sources when starting the equipment up. 5.
-
Page 5: Names Of Parts And Speciications
GroundDrill - 3 PRECAUTIONS AFTER USAGE 1. Before servicing the auger or making repairs, ALWAYS stop the engine, remove the plug cap from the spark plug, and allow the engine to cool down. 2. Before storing the auger, drain all remaining fuel and wipe the equipment clean of dirt and debris. NEVER store the auger near live lames. -
Page 6: Assembly
GroundDrill - 3 4. Assembly 1) Gear case-to engine (Pic.1) 2) Throttle wire engine-to-gear case connection (Pic.2) - Lay the engine on the ground with the clutch - Work open the connector case using a slotted shoe facing upwards. Screw the stud into the screwdriver at point A, and remove the case. - Page 7 GroundDrill - 3 3) Wiring leads (Pic.3) 4) Drill-to-gear case (Pic.4) Connect the leads (x2) between the - Slide the clip band urward and pull engine and gear case. Make sure col- the pin out from its hole. ors are match and connections are se- - Align the pin holes on the gear shaft curely tight.
-
Page 8: Before Use
GroundDrill - 3 5. Before use 1. CHECKS - Check parts are not loose nor missing. This goes especially for the spark plug. - Check the air intake and outlet for clogging. This auger uses an air-cooled engine. If the air passage is blocked, the engine may overheat. - Check the air cleaner for dirt. -
Page 9: Motor
GroundDrill - 3 6. Motor 1. PREPARATIONS BEFORE STARTING THE Throttle cable adjustment screw MOTOR - Fill tank with fuel. Use a mixture of gasoline and 2-stroke oil. Gasoline to oil mixture ratio is 25:1. Caution: If you use an incorrect mixture of gaso- line and oil, the engine may be damaged. - Page 10 GroundDrill - 3 Pull start Primer ball Choke lever Pic.8 Pic.9 Pic.10 - Make sure that throttle is set to idle. The primer ball pumps gas through carburetor and back into the gas tank. It is not possible to over-prime the carburetor. 3.
- Page 11 GroundDrill - 3 4. STOPPING (Pic.11) - Release throttle to idle speed. - Move main on/off switch to OFF. Main On/Off switch Note: When storing for long periods, remove all fuel from the gas tank and then start the engine to use up all the fuel in the carburetor.
-
Page 12: Adjusting The Carburetor
GroundDrill - 3 7. Adjusting the carburetor (Pic.13) 3) High speed fuel mixture adjustment screw (if equipped): - Turn clockwise to decrease mixture of fuel-air 1) Idle adjustment screw: - Turn counterclockwise to make mixture of fuel-air richer - Turn clockwise to increase the revolutions per minute - Turn counterclockwise to decrease revolutions per minute Note: Generally it is not necessary to adjust the carburetor as 2) Low speed fuel mixture screw:... -
Page 13: Daily Maintenance
GroundDrill - 3 8. Daily maintenance - Clean the air ilter. After cleaning the ilter, add some drops of oil to keep it lubricated (Pic.14). - Periodically check all bolts and screws to make sure that they are tight (Pic.15). Check tightness of all screws/bolts Element Cover... -
Page 14: Long Term Storage
GroundDrill - 3 10. Long term storage When storing for more than a month: 1) Remove fuel from tank. Run engine until it runs out of fuel. 2) Clean the inside of fuel tank and the fuel ilter with clean gasoline. 3) Remove the spark plug and put small amount of dean motor oil in the spark plug hole. -
Page 15: Warranty
GroundDrill - 3 Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. - Page 16 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modiications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
- Page 17 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by oficial importer.
- Page 18 Certiicate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
- Page 19 Руководство по эксплуатации Мотобур Модель: Ground Drill - 3 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 20 GroundDrill - 3 Содержание 1. Введение ......................................21 2. Меры предосторожности.................................21 3. Технические характеристики ................................23 4. Сборка ......................................24 5. Перед применением ..................................26 6. Двигатель......................................27 7. Настройка карбюратора.................................30 8. Ежедневное техобслуживание...............................31 9. Техобслуживание после 50 ч использования мотобура........................31 10. Подготовка к консервации................................32 11.
-
Page 21: Введение
Введение Уважаемые пользователи! Благодарим за покупку продукции ADA Instruments. В данном руководстве приведены правила эксплуатации инструмента. Перед началом работ внимательно прочтите руководство. Эксплуатируйте инструмент в соответствии с правилами и с учетом требований безопасности. Сохраните инструкцию, при необходимости Вы всегда можете обратиться к ней. - Page 22 GroundDrill - 3 Проверьте все болты и гайки. Они должны быть плотно затянуты. При необходимости затяните болты. Проверьте лезвие шнека на наличие изъянов, трещин, изгибов. НИКОГДА не пользуйтесь буром, если лезвие шнека повреждено. Не позволяйте посторонним людям подходить менее, чем на 5м к рабочему месту. ОПАСНО для детей и животных находиться около...
-
Page 23: Технические Характеристики
GroundDrill - 3 Технические характеристики Рукоятка Тип двигателя: 2-х тактный, возд. охлаждения Редуктор Объем двигателя: 49 см3 Топливная смесь ( масло/бензин ): 1:25 Воспламенение: CDI Двигатель Мощность: 2.5 л.с Карбюратор: тип перегородка Ручка Объем топливного бака: 1.2 л Диаметр шнека: 100 мм/150 мм/200 мм Вес... -
Page 24: Сборка
GroundDrill - 3 Сборка 1) Подготовка к работе (Рис.1): 2) Подключение тросика дроссельной заслонки (Рис.2): - Положите двигатель на землю. Вкрутите - Чтобы снять корпус, используйте отвертку винт в указанное отверстие. в точке А - Установите редуктор на двигатель и крепко - Подсоедините... - Page 25 GroundDrill - 3 3) Подключение электропроводки (Рис.3) 4) Подсоединение шнека к редуктору (Рис.4) Соедините электропроводку (х2) - Выдвиньте наверх хомут и вытащите болт из между двигателем и коробкой отверстия. передач. Убедитесь, что цвета - Совместите и вставьте приводной вал совпадают и соединения электро- редуктора...
-
Page 26: Перед Применением
GroundDrill - 3 Перед применением 1. ПРОВЕРКА - Осмотрите инструмент на наличие всех частей. Особенно это касается свечи зажигания. - Проверьте отсутствие загрязнений воздухозаборника и выхлопной трубы. Мотобур работает на двигателе с воздушным охлаждением. Если воздухозаборник засорен, двигатель может перегреться. - Проверьте... -
Page 27: Двигатель
GroundDrill - 3 6. Двигатель ПОДГОТОВКА ПЕРЕД ПУСКОМ Фиксирующий винт тросика газа ДВИГАТЕЛЯ Наполните топливный бак топливом. Используйте смесь бензина и масла для 2- хтактного двигателя. Топливная смесь 25:1. Внимание: неправильная пропорция топлива может повредить двигатель. Кронштейн - Трос привода дроссельных заслонок (рис.6) - установите... - Page 28 GroundDrill - 3 Тянуть Груша подкачки топлива Рычаг дросселя Рис.8 Рис.9 Рис.10 - Возьмитесь за ручку ручного стартера и быстро потяните за нее (рис.10). - Поверните рычаг дросселя вниз, когда двигатель нагреется. 3. РАБОТА - Дайте двигателю прогреться около 1 мин. Рычаг дросселя не должен быть все время опущен. - Нажимайте...
- Page 29 GroundDrill - 3 4. КОНЕЦ РАБОТЫ (Рис.11) - Отпустите ручку газа до скорости холостого хода. Кнопка ВКЛ/ВЫКЛ - Поверните переключатель в положение OFF. зажигания Важно! Мотобур следует хранить без топлива в топливном баке. Бензобак не должен находиться в наклонном состоянии. В противном...
-
Page 30: Настройка Карбюратора
GroundDrill - 3 Настройка карбюратора (рис.13) (3) Винт регулировки топливновоздушной смеси на большой скорости (если входит в комплектацию): 1) Винт регулировки оборотов холостого хода: -поверните по часовой стрелке, чтобы уменьшить отношение - поверните по часовой стрелке, чтобы увеличить число топливо-воздух. оборотов... -
Page 31: Ежедневное Техобслуживание
GroundDrill - 3 Ежедневное техобслуживание - Воздушный фильтр должен быть чистым. После того, как вы почистили фильтр, капните на него несколько капель масла для смазки. (рис.14). - Проверьте прочность посадки гаек и винтов. Проверить прочность резьбовых соединений Фильтр Крышка Рис.14 Рис.15 Техобслуживание... -
Page 32: Подготовка К Консервации
GroundDrill - 3 Подготовка к консервации При хранении больше месяца: Слить все топливо из топливного бака. Завести двигатель и дать ему поработать для полной остановки. Промойте внутреннюю часть топливного бака и топливный фильтр чистым бензином. Уберите свечу зажигания и капните чистого моторного масла в отверстие свечи зажигания. Прокрутите двигатель 2 или 3 раза, затем... -
Page 33: Гарантия
GroundDrill - 3 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную... - Page 34 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной в...
- Page 35 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
- Page 36 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 38 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
