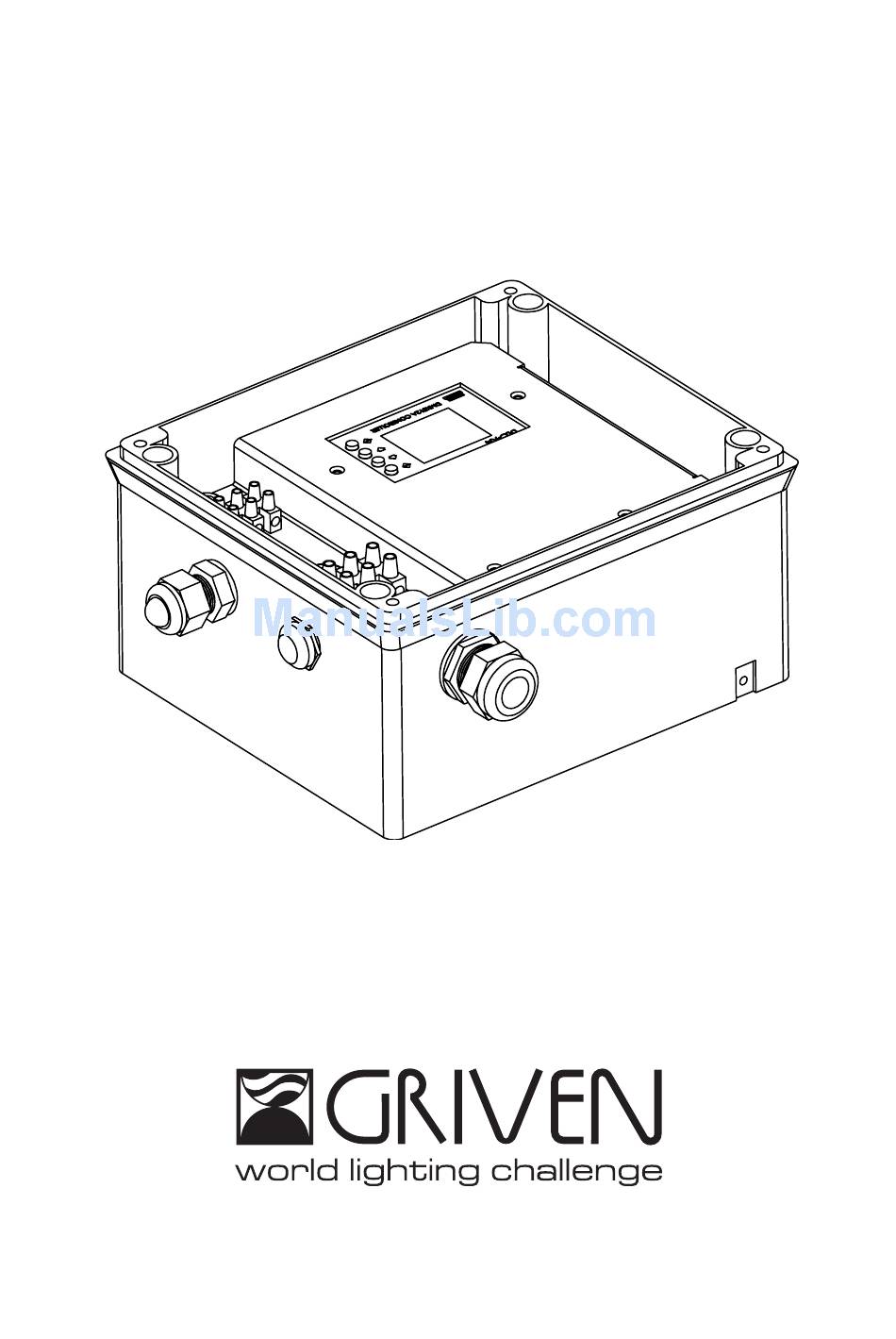

- Page 1 IP65 UNIVERSAL DMX CONTROLLER MK2 AD4126 Manuale di istruzioni Instructions manual...
-
Page 2: Table Of Contents
INDICE 1.0 Introduzione...........................4 1.1 Informazioni di sicurezza............................4 1.1.1 Protezione da scariche elettriche ........................4 1.1.2 Installazione ..............................4 1.1.3 Protezione dagli incendi ..........................4 1.1.4 Protezione da solidi e liquidi...........................4 1.2 Condizioni di garanzia ............................4 1.3 Normative .................................4 2.0 Dimensioni .............................5 3.0 Installazione ..........................5 3.1 Collegamento elettrico............................5 3.2 Collegamento del cavo di segnale DMX ......................5 4.0 Imballo e trasporto ........................6... - Page 3 INDEX 1.0 Introduction ..........................14 1.1 Safety information..............................14 1.1.1 Protecting against electric shock ........................14 1.1.2 Installation ..............................14 1.1.3 Protection against burns and fire .........................14 1.1.4 Weather protection............................14 1.2 Warranty conditions...............................14 1.3 Compliance ................................14 2.0 Size ...............................15 3.0 Installation ...........................15 3.1 Electrical Connection............................15 3.2 DMX signal cable connection..........................15 4.0 Packaging and transport ......................16 4.1 Packaging ................................16...
-
Page 4: Introduzione
1.0 Introduzione 1.1 Informazioni di sicurezza Attenzione! Questo prodotto è adatto solo ad un uso professionale, non ad un uso domestico. 1.1.1 Protezione da scariche elettriche • Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura. • Non utilizzate l’apparecchiatura in assenza di una connessione di terra. •... -
Page 5: Dimensioni
2.0 Dimensioni 212mm 8,37in 170mm 6,69in 3.0 Installazione 3.1 Collegamento elettrico Apertura del controller: - Togliete il coperchio principale rimuovendo le 4 viti di fissaggio “B”. Inserite il cavo di alimentazione attraverso il pressacavo e collegatelo alla morsettiera “C” rispettando la polarità indicata (GND, Fase, Neu- tro). -
Page 6: Imballo E Trasporto
1 manuale di istruzioni Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce. -
Page 7: Modalità Preset
TASTO DESCRIZIONE CAMBIA MODALITA’: PRESET ► PROGRAMMA ► OROLOGIO ► OFF ► PRESET ... CAMBIA MODALITA’: PRESET ◄ PROGRAMMA ◄ OROLOGIO ◄ OFF ◄ PRESET ... 5.2.1 Modalità PRESET TASTO DESCRIZIONE Esegue il preset successivo: 1 ► 2 ► 3 ► 4 ► 5 ► 6 ► 7 ► 8 ► 1 ..Esegue il preset precedente: 1 ►... -
Page 8: Modalità Orologio
5.2.3 Modalità orologio Viene eseguita la programmazione giornaliera del dispositivo, ovvero a seconda dell'ora corrente e delle im- postazioni effettuate tramite menu, esegue un preset o un programma o comanda i canali a zero, e attiva o disattiva il rele. Non è possibile agire manualmente sul relé in questa modalità. TASTO DESCRIZIONE Passa alla modalità... -
Page 9: Descrizione Del Menu
5.2.5 Descrizione del menu Il menu è accessibile mediante lunga pressione del tasto . Ogni voce di menu può essere un sottomenu (identificato con una freccia sulla parte destra del display), un lancio di azioni (anche qui si usa una freccia) o un campo di impostazione (in questo caso compare un numero o una opzione sulla parte destra del display). -
Page 10: Descrizione Del Menu
5.2.6 Descrizione del menu LINGUA: lingua di visualizzazione, italiano o inglese. INFO (menu): menu di informazioni: • SOFTWARE V.: è la versione attuale del software • VALORI DMX (menu): accede alla visualizzazione dei valori DMX correnti • CANALE 1..CANALE 64: valore dmx del canale 1...64; il massimo numero di canali visualizzati è in accordo con l'impostazione fatta in OPZIONI>NUM.CANALI. -
Page 11: Collegamento Del Dmx Controller Al Pc
E’ possibile aggiornare programmi e preset da un apposito software su PC. Per l'installazione del software è necessario effettuare queste operazioni PRIMA di collegare il centralino al PC: • scaricare il file .zip dala pagina dell’AD4126 sul sito GRIVEN e decomprimerlo in una nuova cartella http://www.griven.com/upload/pdf/20130618022315_AD4126.zip •... - Page 12 In questa pagina vengono impostati i programmi e i relativi i tempi di pausa e dissolvenza: Durata scena Durata dissolvenza tra le scene Valore DMX In questa pagina vengono modificate le impostazioni DMX e dissolvenza: Numero di canali DMX utilizzati Dissolvenza tra i preset Dissolvenza...
-
Page 13: Manutenzione
7.0 Parti di ricambio Tutti i componenti del dispositivo sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiet- tore di cui avete richiesto i ricambi. -
Page 14: Introduction
1.0 Introduction 1.1 Safety information Warning! This unit is suitable for professional use only, not for domestic use. 1.1.1 Protecting against electric shock • Disconnect the unit from mains supply before servicing it or performing any other action. • Always ground/earth the unit electrically. •... -
Page 15: Installation
2.0 Size 212mm 8,37in 170mm 6,69in 3.0 Installation 3.1 Electrical Connection Opening the controller: - Remove the main cover, by untightening the 4 fixing screws “B”; Fit the supply cable through the cable clip and connect it to the jun- ction-box “C”. -
Page 16: Packaging
• Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents. -
Page 17: Preset Mode
A mode is selected when relevant icon is on in the display, while other icons are instead off. The mode will be the same as last time when device was turned off. Use the following keys to change mode: DESCRIPTION CHANGE MODE: PRESET ►... -
Page 18: Clock Mode
5.2.3 Clock mode The daily programming of the device will be executed, which is, according to the time and the settings adjusted through menu, the device will execute a preset or a programme or will command the channels to zero and will activate or disable the relay. -
Page 19: Menu Description
5.2.5 Menu description The menu can be accessed through prolonged pressure of the key. Each menu entry can be a submenu (identified by an arrow on the right-handed side of the display), an operations launch (an arrow is used also in this case) or a set up field (in this case, a number or an option will appear on the right-handed side of the display). -
Page 20: Menu Entries
5.2.6 Menu entries LANGUAGE: visualisation language, Italian or English. INFO (menu): information menu: • SOFTWARE V.: it is the current version of the software • DMX VALUES (menu): it will access the visualization of the current DMX values • CHANNEL 1… CHANNEL 64: DMX value of channel 1… 64; the maximum number of channels visua- lized will be in accordance with the set-up done in OPTIONS>CHANNELS NUMBER. -
Page 21: Connection Of Dmx Controller To Pc
It is possible to update programmes and presets from a dedicated software on PC. To install the software it is needed to do these operations BEFORE connecting the controller to the PC: • Download the .zip file from the AD4126 page in the GRIVEN website and unzip in a new file http://www.griven.com/upload/pdf/20130618022315_AD4126.zip •... - Page 22 In this page you can set the programs and their pause and fading time: DMX value In this page you can change the DMX and fading times: Number of DMX chennels used Fade between presets Turning off fading time English...
-
Page 23: Disposal
• Check that the unit is not damaged mechanically. Replace those components which have got deteriorated. 7.0 Spare parts All components of the unit are available as spare parts at Griven dealers. Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request. - Page 24 Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it User’s manual rel. 1.20...
