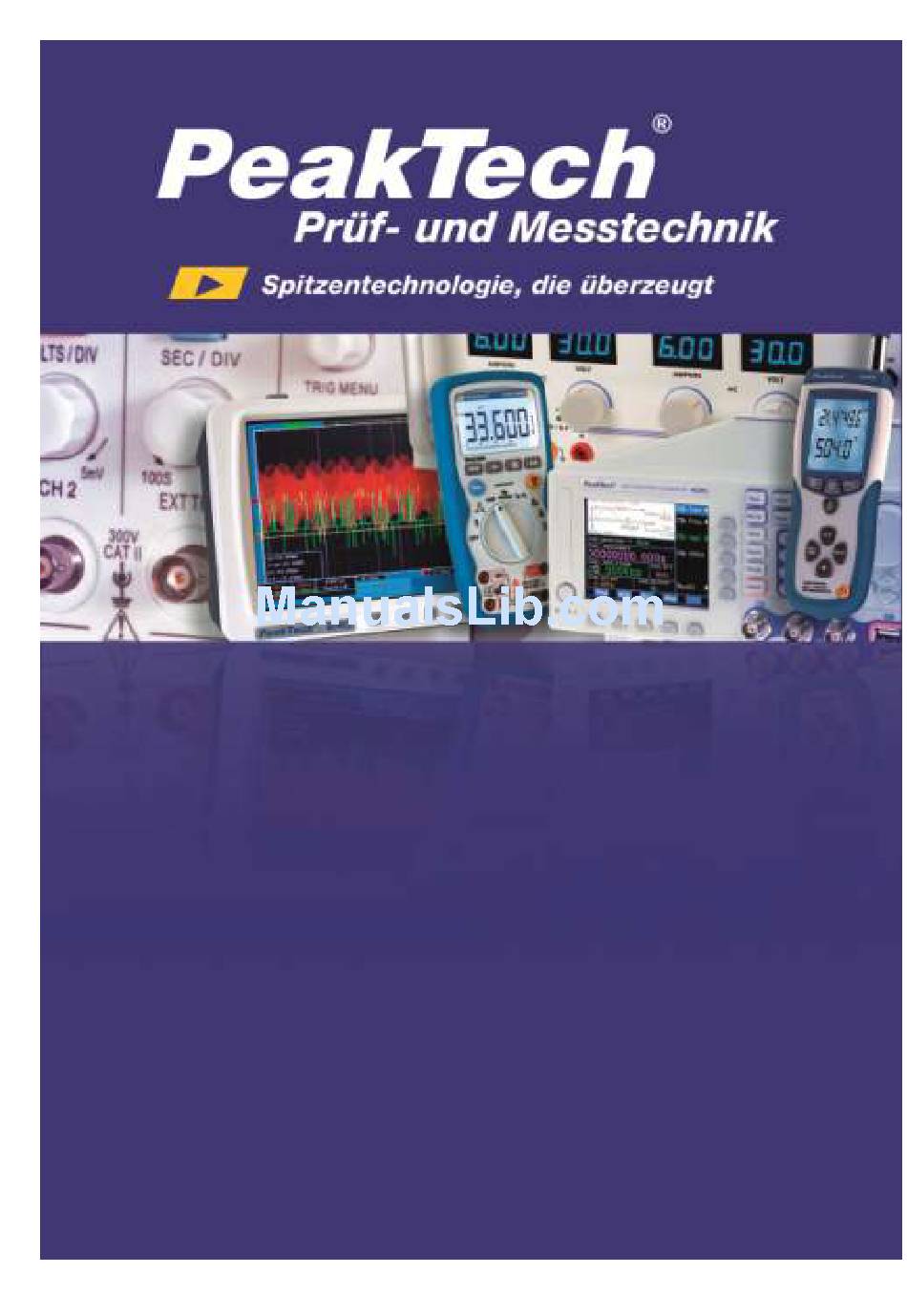

- Page 1 PeakTech 2240 ® Bedienungsanleitung/ Operation Manual Trenntransformator/ AC Power Source...
-
Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Page 3 * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. * Vor Aufnahme Messbetriebes sollte Gerät Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) * Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen.
-
Page 4: Technische Daten
2. Technische Daten max. Ausgangsstrom 2,5 A AC Anm.: diese Angabe bezieht sich auf eine rein Ohm´sche Last. Ausgangsspannung 230 V AC; 50 Hz Netzspannung 230 V AC; 50 Hz Sicherung primär: 4 A/250 V Ausgang Steckdose mit Schutzkontakt Betriebstemperatur-Bereich + 10°C ... - Page 5 Zusätzlicher Hinweis zu Trenntransformatoren ® Das PeakTech 2240 ist in Schutzklasse I (nachfolgend SK I) konzipiert und hergestellt. Geräte, die der SK I angehören, müssen eingangsseitig einen Schutzleiter führen. Auch Geräte, die nur zur Funkentstörung einen Schutzleiter führen, wie z.B. bei einigen Schaltnetzteil-Geräten, ist es automatisch als SK I einzustufen.
-
Page 6: Inbetriebnahme Des Gerätes
3. Bedienelemente Netzschalter primäre Sicherung Schukosteckdose-Netzspannungs-Ausgang 230 V/50 Hz Tragegriff 4. Inbetriebnahme des Gerätes Vor Anschluss des Netzsteckers an die Steckdose sicherstellen, dass die eingestellte Netzspannung mit der zur Verfügung stehenden Netzspannung übereinstimmt. Eine defekte Sicherung darf nur durch eine Sicherung mit gleichen Maßen und Werten ersetzt werden. - Page 7 Achtung! Nehmen Sie das Gerät nie in Betrieb, wenn das Gehäuse nicht völlig geschlossen ist ! * Netzsicherung Sicherungshalter korrekten Sicherungswert überprüfen 4 A/250 V für 230 VAC; 50 Hz. 4.1. Einstellung der Ausgangsspannung Achtung! Vor Anschluss an die Last unbedingt sicherstellen, dass der maximale Ausgangsstrom nicht überschritten wird.
- Page 8 Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktion jeder Art (Fotokopien, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.
-
Page 9: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. -
Page 10: Specifications
* Opening the equipment and service – and repair work must only be performed by qualified service personnel * Measuring instruments don’t belong to children hands. Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser. - Page 11 ® The PeakTech 2240 has output via a PE-contact to ensure the highest level of safety. When connected to isolation transformer on a power strip will be more devices, the PE-contact ensures that can cause damage in case of failure of one device, none of the others.
- Page 12 3. Bedienelemente Power switch fuse (2,5 A/250 V) outlet line voltage output (230 V/50 Hz) Handle grip 4. Preparations for using the AC power source Before inserting the mains plug in the power outlet ensure that the line voltage corresponds with the selected line voltage of the AC power source.
- Page 13 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 04/2013/EHR. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
