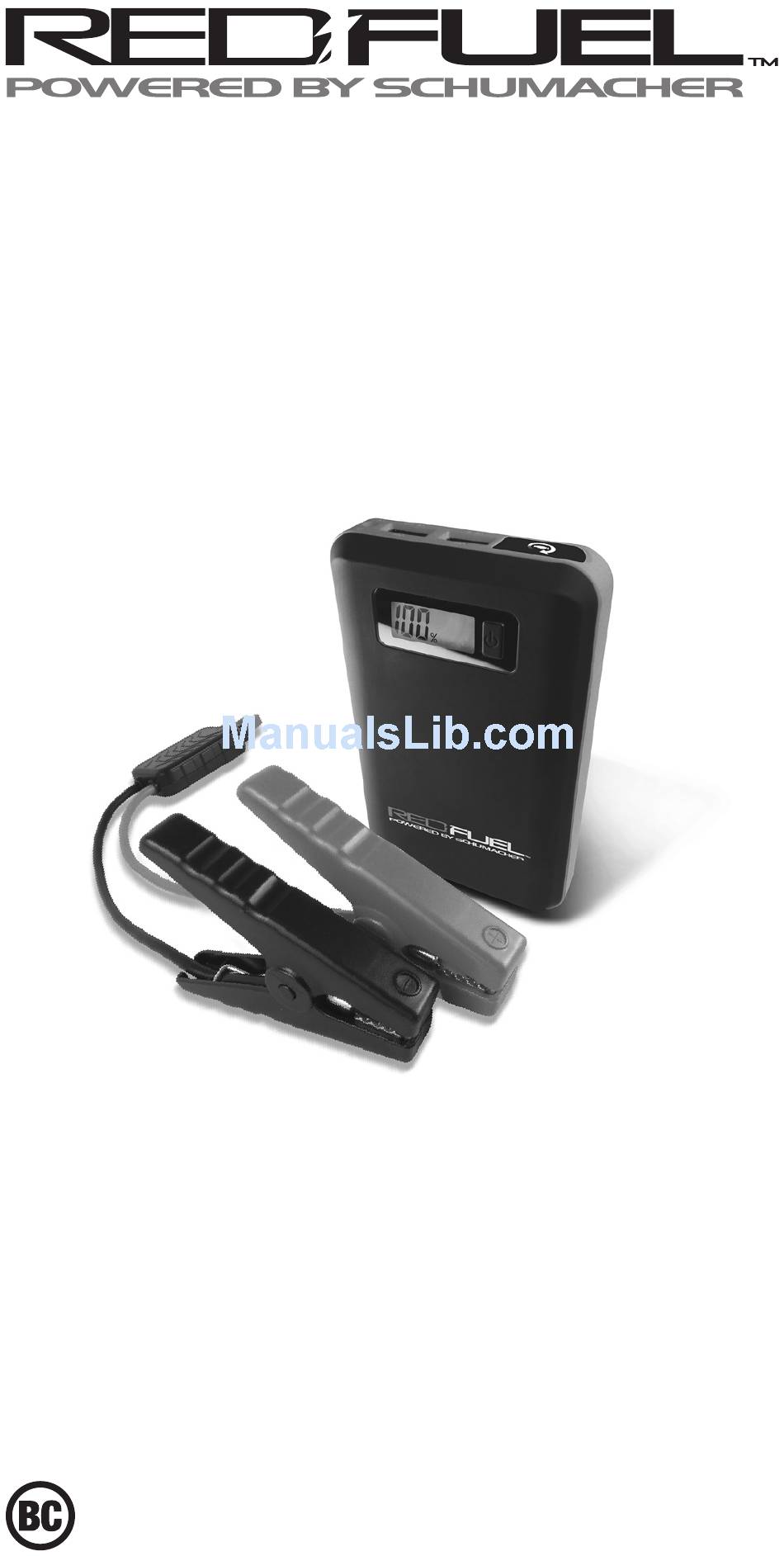

MODEL / MODELO / MODÈLE :
SL65
Jump Starter
Arrancador
Aide de Démarrage
OWNER'S MANUAL / MANUAL DEL USUARIO
MANUEL D'UTILISATION
PLEASE SAVE THIS OWNER'S MANUAL AND READ BEFORE
EACH USE. This manual will explain how to use the unit safely
and effectively. Please read and follow these instructions and
precautions carefully.
POR FAVOR GUARDE ESTE MANUAL DEL PROPIETARIO Y
LEER ANTES DE CADA USO. En este manual se explica cómo
utilizar la unidad segura y efectiva. Por favor, lea y siga las siguientes
instrucciones y precauciones.
ESSAYER DE GARDER LE MANUEL D'INSTRUCTIONS ET LE
LIRE AVANT CHAQUE UTILISATION. Ce manuel explique comment
utiliser l'unité d'une façon sûre et efficace. S'il vous plaît lisez et suivez
ces instructions et précautions.
0099001615-07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SL65 and is the answer not in the manual?

Questions and answers

Related Manuals for RED FUEL SL65

Summary of Contents for RED FUEL SL65

  • Page 1 MODEL / MODELO / MODÈLE : SL65 Jump Starter Arrancador Aide de Démarrage OWNER’S MANUAL / MANUAL DEL USUARIO MANUEL D’UTILISATION PLEASE SAVE THIS OWNER’S MANUAL AND READ BEFORE EACH USE. This manual will explain how to use the unit safely and effectively.

  • Page 2: Table Of Contents

    CONTENTS IMPORTANT SAFETY INSTRUCTIONS ............4 PERSONAL PRECAUTIONS ................. 5 PREPARING TO USE THE UNIT ..............6 FOLLOW THESE STEPS WHEN CONNECTING TO A BATTERY ....6 FEATURES ..................... 7 CHARGING THE JUMP STARTER ............... 7 OPERATING INSTRUCTIONS ..............8 MAINTENANCE INSTRUCTIONS ...............
  • Page 3 TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ IMPORTANTES ........... 23 MESURES DE SÉCURITÉ PERSONNELLE ..........24 PRÉPARATION UTILISER L’APPAREIL ............25 SUIVEZ CES ÉTAPES LORSQUE CONNEXION À UNE BATTERIE ..25 CARACTÉRISTIQUES ................. 26 CHARGE LE DÉMARREUR ................ 26 CONSIGNES D’UTILISATION ..............27 CONSIGNES D’ENTRETIEN ...............

  • Page 4: Important Safety Instructions

    Schumacher Electric Corporation for the ® SL65 may result in a risk of fire, electric shock or injury to persons or damage to property. 1.6 To reduce the risk of damage to the electric plug or cord, pull by the adaptor rather than the cord when disconnecting the unit.

  • Page 5: Personal Precautions

    2. PERSONAL PRECAUTIONS WARNING! RISK OF EXPLOSIVE GASES. A SPARK NEAR THE BATTERY MAY CAUSE A BATTERY EXPLOSION. TO REDUCE THE RISK OF A SPARK NEAR THE BATTERY: 2.1 NEVER smoke or allow a spark or flame in the vicinity of a battery or engine. 2.2 Remove personal metal items such as rings, bracelets, necklaces and watches when working with a lead-acid battery.

  • Page 6: Preparing To Use The Unit

    3. PREPARING TO USE THE UNIT WARNING! RISK OF CONTACT WITH BATTERY ACID. BATTERY ACID IS A HIGHLY CORROSIVE SULFURIC ACID. 3.1 Make sure the area around the battery is well ventilated while the unit is in use. 3.2 Clean the battery terminals before using the jump starter. During cleaning, keep airborne corrosion from coming into contact with your eyes, nose and mouth.

  • Page 7: Features

    5. FEATURES 1. SL65 7. ON/OFF switch 2. Micro USB-USB 8. Micro USB input port charging cable for recharging 3. Carrying case 9. USB port – 2.1A 4. Green and red 10. USB port – 1A smart cable LEDs 11. Jump start output socket 5.

  • Page 8: Operating Instructions

    3. The LCD display will light, the digit begins to flash and show “IN”, indicating that charging has begun. 4. The jump starter will fully charge in 2-3 hours. When the unit is fully charged, the display will show “100%”. 5.
  • Page 9 9. Recharge the unit as soon as possible after each use. 7.2 CHARGING A MOBILE DEVICE, USING THE USB PORTS The SL65 includes two USB ports. One provides up to 2.1A at 5V DC; the other provides up to 1A at 5V DC.

  • Page 10: Maintenance Instructions

    8. MAINTENANCE INSTRUCTIONS 1. After use and before performing maintenance, unplug and disconnect the unit. 2. Use a dry cloth to wipe all battery corrosion and other dirt or oil from the battery clamps, cords, and the outer case. 3. Do not open the unit, as there are no user-serviceable parts. 9.

  • Page 11: Before Returning For Repairs

    Smart Cable LED and Alarm Behavior BEHAVIOR REASON Green LED blinking; Red LED Cable is connected to battery only. off; no beep. Cable is connected to jump starter only. Green LED solid; Red LED off; Cable is connected correctly to both no beep.

  • Page 12: Replacement Parts

    13. REPLACEMENT PARTS Battery clamp smart cable .......... 3899003854Z Micro USB-USB charging cable ......... 3899003781Z 14. LIMITED WARRANTY SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE, MOUNT PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE ORIGINAL RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED WARRANTY IS NOT TRANSFERABLE OR ASSIGNABLE.

  • Page 13: Instrucciones Importantes De Seguridad

    Schumacher Electric Corporation ® para el SL65 puede provocar riesgo de incendio, descarga eléctrica o lesiones a personas o daño a la propiedad. 1.6 Para reducir el riesgo de daños al enchufe o cable eléctrico, jale del adaptador en lugar de jalar del cable al desconectar la unidad.

  • Page 14: Precauciones De Seguridad Personal

    2. PRECAUCIONES DE SEGURIDAD PERSONAL ADVERTENCIA: RIESGO DE GASES EXPLOSIVOS. UNA CHISPA CERCA DE LA BATERÍA HACER QUE LA BATERÍA EXPLOTE. PARA REDUCIR EL RIESGO DE CHISPAS CERCA DE LA BATERÍA: 2.1 NUNCA fume o permita la presencia de chispas o llamas en la proximidad de una batería o motor.

  • Page 15: Preparación Para El Uso

    3. PREPARACIÓN PARA EL USO ADVERTENCIA: RIESGO DE EXPLOSIÓN Y DE CONTACTO CON EL ÁCIDO DE LA BATERÍA. EL ÁCIDO DE LA BATERÍA ES UN ÁCIDO SULFÚRICO ALTAMENTE CORROSIVO. 3.1 Asegúrese de que el área alrededor de la batería esté bien ventilada mientras la unidad está...

  • Page 16: Características

    4.8 Cuando termine de usar el arrancador, retire la pinza del chasis del vehículo y quite la abrazadera de la terminal de la batería. Desconecte las pinzas desde la unidad. 5. CARACTERÍSTICAS 1. SL65 7. Interruptor ON/OFF 2. Cable de carga micro 8. Puerto de entrada Micro USB...

  • Page 17: Instrucciones De Operación

    6.2 CARGANDO LA BATERÍA INTERNA NOTA: Utilice un cargador USB de 2A (se vende por separado), o un puerto de carga USB de 2A para recargar rápidamente el arrancador. El uso de un cargador con menos de 2A aumentará el tiempo de carga. 1.
  • Page 18 9. Cargue la unidad tan pronto sea posible, después de usarse. 7.2 CARGA DE UN DISPOSITIVO MÓVIL, UTILIZANDO LOS PUERTOS USB El SL65 incluye dos puertos USB. Uno proporciona hasta 2.1A a 5V DC, el otro proporciona hasta 1A a 5V DC.

  • Page 19: Instrucciones De Mantenimiento

    • Resplandor de constante • Parpadeará como una señal de SOS • Parpadeará como una de luz estroboscópica 4. Cuando termine de usar la luz del LED, mantenga pulsado el botón hasta que la luz se apague. 5. Deslice el interruptor ON / OFF a la posición OFF. 6.
  • Page 20 PROBLEMA SOLUCIÓN El arrancador se enciende, Verifique las conexiones. pero no poner en marcha mi vehículo. Verifique el nivel de carga del motor de arrancador es al menos un 40%. No intente poner en marcha su vehículo más de tres veces consecutivas. Si el vehículo no arranca, consulte a un técnico de servicio calificado.

  • Page 21: Antes De Devolver A Reparaciones

    11. ANTES DE DEVOLVER A REPARACIONES Si estas soluciones no eliminan el problema, o si desea obtener más información sobre la solución de problemas, póngase en contacto con el departamento de servicio al cliente para recibir asistencia: services@schumacherelectric.com www.batterychargers.com o llame 1-800-621-5485, lunes-viernes 7:00am to 5:00pm CST Para REPARACIÓN O DEVOLUCIÓN, comuníquese con Servicios al Cliente al 1-800-621-5485.
  • Page 22 Schumacher Electric Corporation (el “Fabricante”) otorga garantía este arrancador por un (1) año contados a partir de la fecha de compra por menor por la existencia de cualquier material o de mano de obra defectuosos que pudieran surgir por su uso y cuidado normal. Si su unidad cuenta con material defectuoso o defectos de mano de obra, la obligación de los Fabricantes, conforme a la presente garantía, será...

  • Page 23: Consignes De Sécurité Importantes

    Schumacher Electric Corporation ® pour le SL65 peut engendrer un risque d’incendie, un choc électrique ou des blessures. 1.6 Pour réduire le risque d’endommager le cordon électrique, tirez sur la adaptateur plutôt que sur le cordon quand vous débranchez l’unité.

  • Page 24: Mesures De Sécurité Personnelle

    2. MESURES DE SÉCURITÉ PERSONNELLE AVERTISSEMENT : RISQUE DE GAZ EXPLOSIFS. UNE ÉTINCELLE PRÈS DE BATTERIE PEUT CAUSER SON EXPLOSION. POUR RÉDUIRE LES RISQUES D’ÉTINCELLE PRÈS DE LA BATTERIE : 2.1 Ne jamais fumer ou allumer des flammes à proximité de la batterie ou du moteur.

  • Page 25: Préparation Utiliser L'appareil

    3. PRÉPARATION UTILISER L’APPAREIL AVERTISSEMENT! LE RISQUE DE CONTACT AVEC L’ACIDE DE BATTERIE. L’ACIDE DE BATTERIE EST UN ACIDE SULFURIQUE EXTRÊMEMENT CORROSIF. 3.1 Assurez-vous que la zone autour de la batterie est bien ventilée lorsque l’appareil est en cours d’utilisation. 3.2 Nettoyer les bornes de la batterie avant d’utilisée l’unité.

  • Page 26: Caractéristiques

    4.8 Lorsque vous avez terminé avec le démarreur, retirer la pince du châssis du véhicule, puis retirer la pince de la borne de la batterie. Débrancher les pinces de l’appareil 5. CARACTÉRISTIQUES 1. SL65 7. Interrupteur ON / OFF 2. Câble de recharge 8. Port d’entrée Micro USB...

  • Page 27: Consignes D'utilisation

    6.2 CHARGE DE LA BATTERIE INTERNE NOTE : Utilisez un chargeur USB 2A (vendu séparément) ou un port de chargement USB 2A pour recharger rapidement le démarreur. L’utilisation d’un chargeur de moins de 2A augmentera le temps de charge. 1. Branchez l’extrémité Micro USB du câble de chargement dans le port d’entrée.
  • Page 28 9. Rechargez l’unité dès que possible après l’avoir utilisé. 7.2 CHARGE D’UN DISPOSITIF MOBILE, D’UTILISER LES PORTS USB Le SL65 comprend deux ports USB. On fournit jusqu’à 2,1A à 5V DC, l’autre fournit jusqu’à 1A à 5V DC. 1. Consultez le fabricant de votre appareil mobile pour les spécifications de puissance de charge appropriées.

  • Page 29: Consignes D'entretien

    7.3 UTILISATION DE LA LAMPE LED 1. Mettez l’interrupteur ON / OFF sur la position ON. 2. Maintenez enfoncé le bouton d’affichage pendant 3 secondes. 3. Une fois que la lumière LED est allumé, appuyez et relâchez le bouton d’affichage pour faire défiler les modes suivants : •...
  • Page 30 PROBLÈME SOLUTION Le démarreur ne se recharge Assurez-vous que la source pas. d’alimentation est sous tension. Le démarreur s’allume, mais Vérifiez les connexions. ne sera pas démarrer mon véhicule. Vérifiez le niveau de charge du démarreur est d’au moins 40%. Ne tentez pas de faire démarrer votre véhicule plus de trois fois consécutives.

  • Page 31: Avant De Retourner Pour Les Réparations

    11. AVANT DE RETOURNER POUR LES RÉPARATIONS Si ces solutions ne permettent pas d’éliminer le problème, ou pour plus d’informations sur le dépannage, contacter le service technique au : services@schumacherelectric.com www.batterychargers.com ou composez le 1-800-621-5485 Du lundi au vendredi 07h00-17h00 CST Pour RÉPARATION OU RETOUR, contactez le service téchnique au 1-800-621-5485.

  • Page 32: Garantie Limitée

    14. GARANTIE LIMITÉE SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE, MOUNT PROSPECT, IL 60056-2179, DONNE CETTE GARANTIE LIMITÉE À L’ACHETEUR D’ORIGINE DU PRODUIT. CETTE GARANTIE LIMITÉE N’EST NI TRANSFÉRABLE NI CESSIBLE. Schumacher Electric Corporation ( le « Fabricant » ) garantit ce aide- demarrage pour un (1) an à...

  • Page 33: Warranty Card

    WARRANTY CARD SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY! Go to www.batterychargers.com to register your product online. (No internet access? Send in the completed warranty card.) • 33 •...

  • Page 34: Tarjeta De Garantía

    TARJETA DE GARANTÍA ¡AHORRE EN EL ENVÍO! ¡ACTIVE SU GARANTÍA EN LÍNEA – LA FORMA MAS RÁPIDA Y FÁCIL! Visite nuestra página en www.batterychargers.com para registrar su producto en línea. (¿No tiene acceso al internet? Llene la tarjeta de garantía y envíela.) •...

  • Page 35: Carte De Garantie

    CARTE DE GARANTIE PAS BESOIN DE VOIE POSTAL ! ACTIVEZ VOTRE GARANTIE SUR INTERNET – LA VOIE PLUS RAPIDE ET FACILE ! Aller sur www.batterychargers.com pour enregistrer votre produit en ligne. (Pas d’accès internet? Envoyer la carte de garantie par poste.) •...
