Summary of Contents for QUPIT Lisa

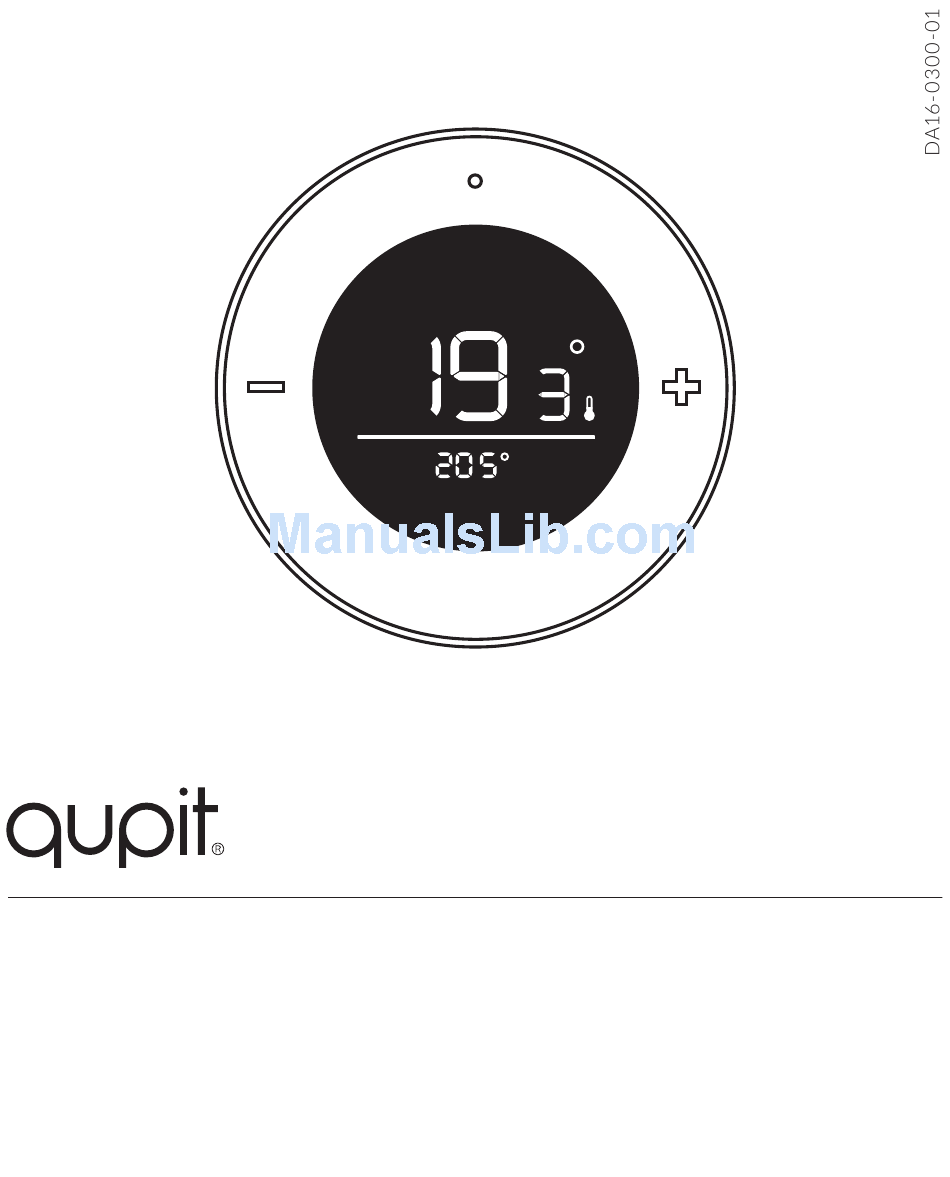

- Page 1 “Lisa” Installation manual Model 158-01 Nederlands | English...
-
Page 2: Table Of Contents
Nederlands Inhoudsopgave Vooraf Voorzorg en veiligheid Inhoud van het pakket Het netwerk Aanmelden Plaatsen Bediening Scherm Het gedrag van de status LED English Table of contents Preface Precautions and safety In the package The network Pairing setup Installation Controls Display LED behavior 2 | zonebediening... - Page 3 Copyright 2016, Plugwise. Alle rechten voorbehouden. Dit document bevat belangrijke informatie over de installatieprocedure en de functionaliteiten van dit product. Omdat Plugwise de producent is van dit product vermelden wij alle relevante functionaliteiten in deze handleiding. De beschikbare functionaliteiten binnen jouw Home Automation-systeem zijn afhankelijk van de ZigBee-gateway waarop de zonebediening is aangemeld.
-
Page 4: Voorzorg En Veiligheid
Vooraf Voorzorg en veiligheid Dit is de installatiehandleiding voor Qupit zonebediening “Lisa”. De zonebediening meet de ruimtetemperatuur en kan de gewenste Kies voordat je dit product aanmeldt op je temperatuur doorgeven aan andere ZigBee systeem, welke stroomvoorziening je wilt Home Automation producten, zoals een gebruiken. -
Page 5: Inhoud Van Het Pakket
Adapterkabel USB-adapter Internet 4x AAA batterijen Handleiding Qupit zonebediening kan zowel met batterijen als met een USB-adapter goed overweg. Afhankelijk van deze keuze zal de zonebediening tijdens het aanmelden op een nieuw netwerk automatisch het gedrag aanpassen. Als je de zonebediening installeert met de USB-adapter heeft zij altijd stroom. -
Page 6: Aanmelden
Aanmelden USB-adapter? Sluit de voeding aan Kies of je Qupit zonebediening wilt gebruiken met een USB-adapter of met batterijen. Kies je voor batterijen? Dan zal de zonebediening werken als een “end-device” (SED) binnen het ZigBee-netwerk. Kies je voor een USB-adapter? Dan zal de Plaats de adapterkabel in de zonebediening zonebediening werken als een “router”... -
Page 7: Plaatsen
Plaatsen Plaats Qupit zonebediening. Plaats Qupit zonebediening in de ruimte waar jij het wilt. Gebruik de meegeleverde standaard om de zonebediening in de kamer neer te zetten. Plaats de standaard op de zonebediening zoals is aangegeven in de afbeelding. Wil je de zonebediening liever aan de muur Kies voor de zonebediening altijd een plek hangen? Gebruik dan het muurplaatje. -
Page 8: Bediening
Bediening Qupit zonebediening heeft op de voorkant drie knoppen om de ingestelde temperatuur en presets te wijzigen. Met de linker- en rechterknop stel je per 0,5°C de temperatuur lager of hoger in. Met de knop boven het scherm in het midden wissel je van preset. -
Page 9: Scherm
Scherm Het scherm van de zonebediening bestaat uit Batterij is bijna leeg een LCD-segmentdisplay, zodat de Geen verbinding stroomopname verwaarloosbaar is. Dit zorgt Gemeten temperatuur ervoor dat het scherm altijd aan kan staan. De weergegeven waarde is de gemeten temperatuur Op het scherm zie je boven de lijn de gemeten Ingestelde temperatuur temperatuur (groot) samen met een klein... -
Page 10: Het Gedrag Van De Status Led
Het gedrag van de status LED Aan de achterkant boven de drukknop zit de status LED. Batterijen vs. USB-adapter Als de zonebediening is geconfigureerd met batterijen gedraagt zij zich als een “end-device”. Het LED-gedrag waarbij de LED continu brandt zal in het geval van een end-device elke seconde knipperen. - Page 11 Copyright 2016, Plugwise. All rights reserved. This document contains the installation procedure and functional description of this product. Because Plugwise is the manufacturer of this product, we include all relevant functionalities in this manual. The provided functionalities within your Home Automation system depend on the ZigBee gateway to which the zone control is connected.
-
Page 12: Preface
Preface Precautions and safety This is the installation manual for Qupit zone control “Lisa”. The zone control measures the room temperature and can communicate the Determine the power source you wish to desired temperature to other Zigbee Home use prior to the network configuration. -
Page 13: In The Package
ZigBee gateway 4x AAA batteries Manual Internet Qupit zone control can operate based on batteries as well as using an USB adapter. Depending the mode of operation, the zone control will automatically adapt its behavior when joining a new network. -
Page 14: Pairing Setup
Using the USB adapter? Powering up Please decide if you want to power up Qupit zone control using an USB adapter or batteries. Do you prefer to use batteries? The zone control will behave like an “End Device” (SED) in the ZigBee network. -
Page 15: Installation
Installation Place Qupit zone control You can place Qupit zone control in the room wherever you want. Use the supplied desk stand to place the zone control in the room. Place the desk stand in the opening on the back cover as shown in the image. -
Page 16: Controls
Controls Qupit zone control has three buttons on the front to change the setpoint temperature and the active preset. With the left- and right button you can decrease or increase the setpoint temperature in steps of 0,5°C. With the button in the middle on top of the screen you can switch presets. -
Page 17: Display
Display The LCD segment display of the zone control Battery is almost empty has a very low power usage. No connection This allows for the screen to always remain on. Measured temperature The shown value is the measured The screen shows you the measured temperature temperature above the line (big), together with a Set point temperature... -
Page 18: Led Behavior
LED behavior The LED is located on the backside above the pushbutton. Batteries vs. USB adapter If the zone control is configured with batteries it behaves like an “end device”. The LED indications described as “solid” will now blink shortly every second. Colour Pattern Description Green... - Page 19 19 | zone control...
- Page 20 Plugwise B.V. Wattstraat 56 2171 TR Sassenheim The Netherlands www.plugwise.com Support: www.plugwise.com/technical-contact...
