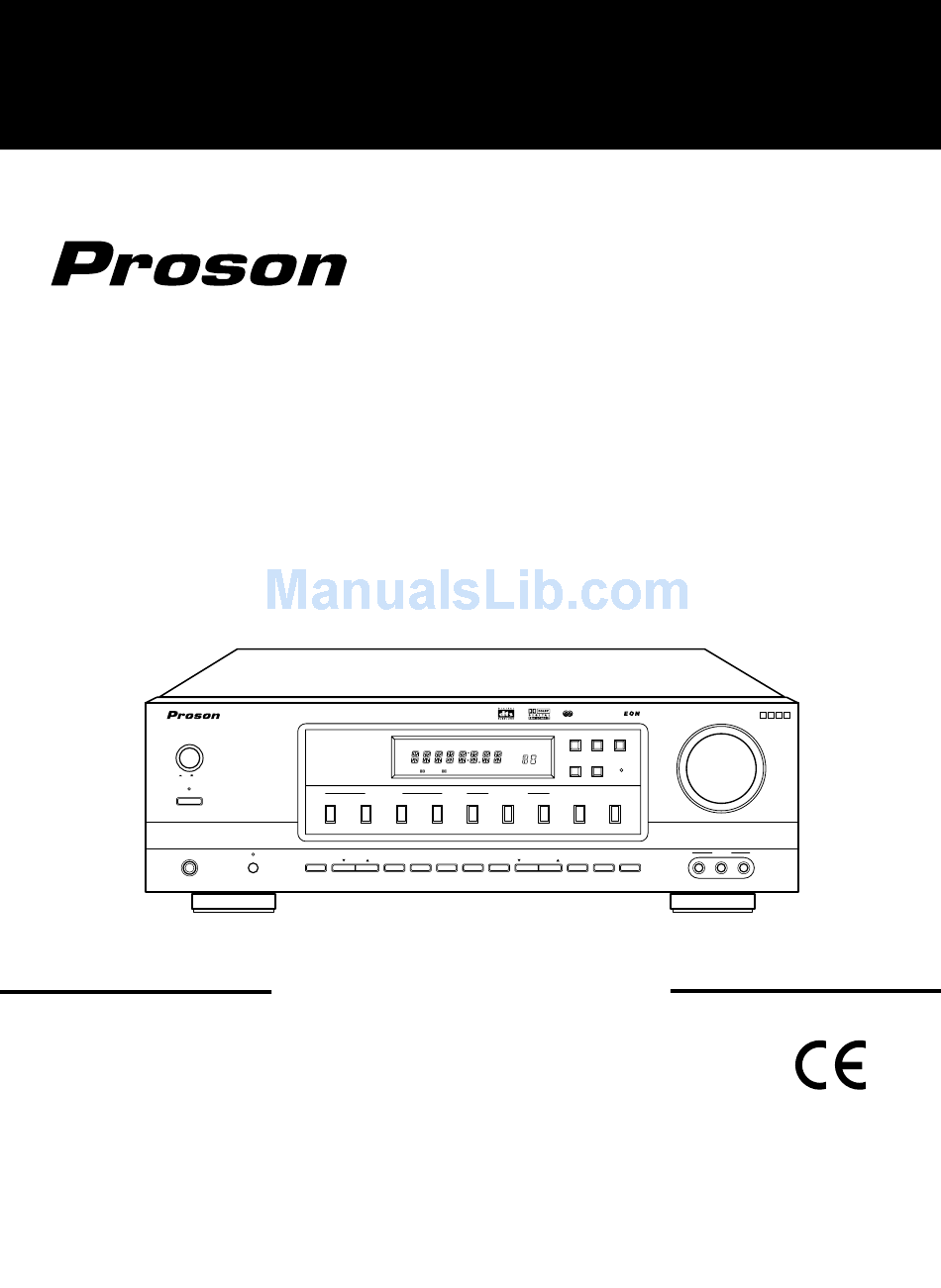

I N S T R U K T I O N S B O K
BEDIENUNGSANLEITUNG / ISTRUZIONI PER L'USO / INSTRUCCIONES DE USO
MAIN POWER
ON/
OFF
STANDBY
ON/STANDBY
PHONES
AUDIO/VIDEO RECEIVER RV2300 DTS
RDS
REMOTE
SENSOR
DTS
INPUT SELECTOR
AUDIO
VIDEO
TAPE MON.
CHANNEL
SPEAKER
SELECTOR
ADJUST
TONE MODE
ON/OFF
RV-2300DTS
AUDIO/VIDEO RECEIVER
Radio Data System
EON
TA
TP
PTY
ST TUNED
TAPE
M
PRESET
MEM
dB
EON PTY
kHz
MHz
ms
DIGITAL
Pro Logic
THEATER
HALL
SLEEP
DISPLAY
PTY SELECT
SURROUND MODE
DIGITAL
6CH DIRECT
AUTO
DSP MODE
STEREO
INPUTS
SPEAKER
DYNAMIC
MODE
RANGE
CINEMA EQ
MEMO/ENTER
TUNING/PRESET
T/P MODE
T D A S
MASTER VOLUME
TOTALLY DISCRETE AMPLIFIER STAGE
EON TA
SEARCH
TONE
DIRECT
TONE
DIRECT
VIDEO 3
FM MODE
BAND
VIDEO
L - AUDIO - R
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Proson RV-2300DTS
Summary of Contents for Proson RV-2300DTS
- Page 1 I N S T R U K T I O N S B O K BEDIENUNGSANLEITUNG / ISTRUZIONI PER L’USO / INSTRUCCIONES DE USO AUDIO/VIDEO RECEIVER RV2300 DTS MAIN POWER STANDBY ON/STANDBY PHONES SPEAKER ON/OFF RV-2300DTS AUDIO/VIDEO RECEIVER ST TUNED TAPE PRESET REMOTE SENSOR DIGITAL Pro Logic...
-
Page 2: Introduktion
Introduktion UPPACKNING OCH INSTALLATION Grattis till ditt köp av Proson förstärkare! Din nya förstärkare är tillverkad för att ge dig maximalt nöje och problemfritt användande. Innan du kopplar in den, ägna några minuter till att läsa igenom den här manualen noggrant. Det kommer att göra det betydligt enklare för dig att installera din... -
Page 3: Läs Detta Först
LÄ Ä A S DETTA FORE DU ANVÄ A NDER AÅ Å P PARATEN FÖR DIN SÄKERHET För att säkerställa en säker användning, skall denna förstärkare kopplas till ett jordat uttag. Förlängningssladdar som används till utrustningen ska vara jordade. Felaktiga förlängnings- sladdar är de största orsaken till olyckor. -
Page 4: Table Of Contents
LYSSNA PÅ SURROUNDLJUD... 16 LYSSNA P Å R A D I O S Ä N D N I N G A R ... 20 LYSSNA PÅ RDS RADIOSÄNDNINGAR (Endast FM) (Endast för RV-2300DTS RDS)... 22 INSPELNING... 24 ANDRA FUNKTIONER... 25 Problemlösningsguide... -
Page 5: Anslutningar
Anslutningar Ha inte recievern inkopplad till vägguttaget när du kopplar in och ur kablar. Kontrollera noga att du kopplar in den vita RCA-kontakten till L(Vänster) och den röda RCA-kontakten till R(Höger) när du ansluter. Ändra positionen på inomhusantennen för FM till dess att du får den bästa mottagningen. En 75 ohms utomhusantenn för FM kan användas för att få... - Page 6 SUBWOOFER PRE OUT UTGÅNG PRE OUT WOOFER Aktiv subwoofer • Fö o r att spela en battre djupbas, koppla in en aktiv subwoofer. KOPPLA IN DIGITALA INGÅNGAR DIGITAL IN Apparat med COAXIAL DIGITAL OUT OPTICAL COAX 1 COAX 2 Apparat med COAXIAL DIGITAL OUT Apparat med OPTICAL DIGITAL OUT...
- Page 7 AC INPUT CORD Koppla in denna kontakten till ett vä a ä g guttag. MANUFACTURED UNDER LICENSE FROM DIGITAL THEATER SYSTEMS,INC. AVIS : RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR. US PAT. NO. 5,451,942, 5,956,674, 5,974,380, 5,978,762 AND OTHER WORLD-WIDE WARNING : SHOCK HAZARD-DO NOT OPEN. PATENTS ISSUED AND PENDING.
-
Page 8: Frontpanelen På Förstärkaren
) PRO LOGIC INDIKATOR PRESET NUMBER, SLEEP TIME, DELAY TIME DISPLAY INPUT, FREQUENCY, VOLUME LEVEL, OPERATING INFORMATION, etc. TONE DIRECT KNAPP/INDIKATOR RDS BUTTONS Läs med på "Fler funktioner för RV-2300DTS RDS" på sid 22. Radio Data System ST TUNED TAPE TAPE... -
Page 9: Fjärrkontrollen
Fjärrkontrollen POWER-KNAPP CD SPELAR SEKTION DISC(CD changer only)-for disc selection - to begin play. - for pausing play. - for skipping backward or forward. - to stop play or to clear a program. REPEAT A< >B - to play a specific passage repeatedly. -
Page 10: Fjärrkontrollens Räckvidd
FJÄ A RRKONTROLLENS RACKVIDD AUDIO/VIDEO RECEIVER RV2300 DTS MAIN POWER REMOTE SENSOR DIGITAL STANDBY INPUT SELECTOR AUDIO VIDEO TAPE MON. 6CH DIRECT ON/STANDBY PHONES CHANNEL SPEAKER DYNAMIC SPEAKER SELECTOR ADJUST TONE MODE MODE RANGE ON/OFF POWER P .SCAN DISC REPEAT INTRO <... -
Page 11: Före Användning
Användning ATT LYSSNA PÅ A EN KALLA Före användning Sätt förstäkaren i STANDBY-mode. STANDBY-lampan tänds. Det betyder att förstärkaren är inkopplad i vägguttaget och endast lite ström används för att behålla minnet. Förstärkaren är redo att användas. För att stänga av förstärkaren, tryck på MAIN POWER. Då... -
Page 12: Surroundljud
När CD, VIDEO 1-3 är vald som källa. Välj den digitala eller analoga signalen som är inkopplad. DIGITAL INPUTS Varje gång den här knappen trycks på, ändras ingångs-valet enligt följande: o(ptical) 1 c(oaxial) 1 c(oaxial) 2 A(nalog) För att lyssna på en DTS- eller Dolby digital-ljudkälla i 2-CH Downmix(Stereo), välj rätt digital-ingång i stereo-läget. - Page 13 Justera ljudet (bas och diskant) Tryck på tone mode. TONE MODE Varje gång den här knappen trycks på, ändras tone mode enligt följande: BASS TRBL(treble) Obs! När TONE DIRECT indikatorn är aktiv så kan man inte ändra i Tone Mode. För att lyssna på...
-
Page 14: Surround Sound
SURROUND SOUND Den här enheten innehåller a sofistikerad Digital Signal Processor som gör att du kan skapa en optimal ljudkvalité och ljudatmosfär i din egna hemmabio. Surroundlägen DTS Digital Surround DTS Digital Surround(även kallad DTS) är ett multi- kanals digitalt signal format, vilket kan hantera mer data- mängd än Dolby Digital, vilket ger en bättre ljudkvalité. -
Page 15: Placering Av Högtalarna
Fördröjningstid När centerhögtalaren eller bakhögtalarna är närmare till lyssningspunkten än fronthögtalarna, kan ljudet från centerhögtalaren eller bakhögtalarna komma fram tidigare till lyssnarens öran än ljudet från fronthögtalarna. Om de är placerade såhär, är inte ljudbilden så skarp som den skulle kunna vara. För förbättring, kan ljudet från centerhögtalaren fördröjas så... -
Page 16: Lyssna På Surroundljud
ATT LYSSNA PÅ A SURROUNDLJUD Surroundljudseffekten kommer inte att fungera riktigt om signalen passerar genom en grafisk equalizer. Läs manualen till din equalizer för vägledning hur du stänger avce on switching off (or defeating) the equalizer. Välj rätt läge, beroende på vilken typ av insignal du använder. - Page 17 Vid den önskade parametern, justera enligt önskan. Om parameter-displayen försvinner, börja om från steg 3 igen. Att justera högtalarinställningarna Justera inställningarna på front, center, satelliter och subwooferna som är inkopplade. Om högtalarinställningen ändras till ”S” (liten högtalare), kommer den djupa basen till kanalen att gå...
- Page 18 Justera nivån på varje kanal Välj den önskade kanalen. POWER P .SCAN CHANNEL DISC SELECTOR REPEAT INTRO < < DECK SEL. DECK PRESET USER FILE T .MON DISPLAY TUNER VIDEO1 EQUALIZER eller TAPE MON. VIDEO2 STEREO 6CH DIRECT VIDEO3 AUTO DSP MODE CH SEL.
- Page 19 Att justera delay-tiden för högtalarna i Dolby Digital, Dolby Pro Logic II, Dolby Pro Logic eller Dolby Virtual I Dolby Digital, Dolby Pro Logic II eller Dolby Pro Logic lägena, när avståndet från den primära lyssnings- positionen är lika långt till front vänster, center, front höger, bak vänster och bak höger, används vanligtvis följande inställningar: - I Dolby Digital läget:...
-
Page 20: Automatisk Sökning
ATT LYSSNA PÅ Å å A RADIOSANDNINGAR Automatisk Sökning Välj TUNER. AUDIO DECK SEL. TUNER 6CH DIRECT DISPLAY Välj sökningsläge. T/P MODE Varje gång knappen trycks ner, byts läget enligt följande: Tuning mode : “PRESET” släcks. Preset mode : “PRESET” tänds. Manuell sökning Manuell sökning är användbart när du redan vet vilken frekvens den önskade kanalen ligger på. - Page 21 Välj det kanalnummerm du vill spara på(1-30) och tryck på MEMORY/ENTER-knappen. MEMO/ENTER TUNING/PRESET När du använder de numeriska knapparna på fjärrkontrollen. Exempel: För "3" : within 2 seconds För "15" : För "30" : Radiostationen har nu sparats i minnet. När du använder numeriska knapparna, så...
-
Page 22: Rds Search
Extra funktioner för RV-2300DTS RDS Att lyssna på a RDS saä n dningar (endast FM) RDS (Radio Data System) är en metod som används för att skicka information tillsammans med radiosändningen. Din radiomottagare kan ta emot dessa signaler och visa informationen i displayen. Följande information skickas: Program namn (PS), en lista över program typerna (PTY), Trafik meddelande (TA), klocka (CT), radio text (RT). - Page 23 EON PTY (EON: Enhanced Other Networks information) Använd denna funktion för att automatiskt söka och ta emot stationer efter den önskade programtypen medan du lyssnar på en RDS station. I RDS-läget EON PTY Programtypen visas i displayen och PTY-indikatorn blinkar. EON TA Använd denna funktion för att automatiskt söka och ta emot stationer som sänder trafikmeddelanden...
-
Page 24: Inspelning
INSPELNING De analoga signalerna från 6 CH DIRECT ingångarna såväl som de digitala signalerna från coaxiala och optiska ingångarna kan spelas, men kan inte spelas in. Volymen och tone(bas, diskant) inställningarna har ingen effekt på de signaler som spelas in. Spelar in med TAPE MONITOR Välj den källa som du vill spela in ifrån, utom TAPE MONITOR. -
Page 25: Andra Funktioner
Börja inspelningen på VIDEO 1 ANDRA FUNKTIONER Compressing the dynamic range (Dolby Digital sources only) This function compresses the dynamic range of previously specified parts of the Dolby Digital sound track(with extremely high volume) to minimize the difference in volume between the specified and non- specified parts. -
Page 26: Problemlösningsguide
Problemlösningsguide Om ett fel uppstår, läs då igenom tablån nedan innan du lämnar in förstärkaren på reparation. Om problemet kvarstår försök att stänga av och sätta på förstärkaren, om det ej lyckas kontakta då din återförsäljare. OBS! Försök aldrig att laga den själv, detta kan leda till att garantin hävs. PROBLEM Ingen ström •... -
Page 27: Specifikationer
Specifikationer FÖRSTÄRKARDELEN Power output, stereo mode, 6 Ω, THD 0.2%, 40 Hz~20 kHz ... 2×100 W Total harmonic distortion, 6 Ω, 100 W, 1 kHz ... 0.09% Intermodulation distortion 60 Hz : 7 kHz= 4 : 1 SMPTE, 6 Ω, 100 W ... 0.1% Input sensitivity, 47 kΩ... - Page 28 I N S T R U K T I O N S B O K RV-2300DTS AUDIO/VIDEO RECIEVER 5707-04735-015-0...
