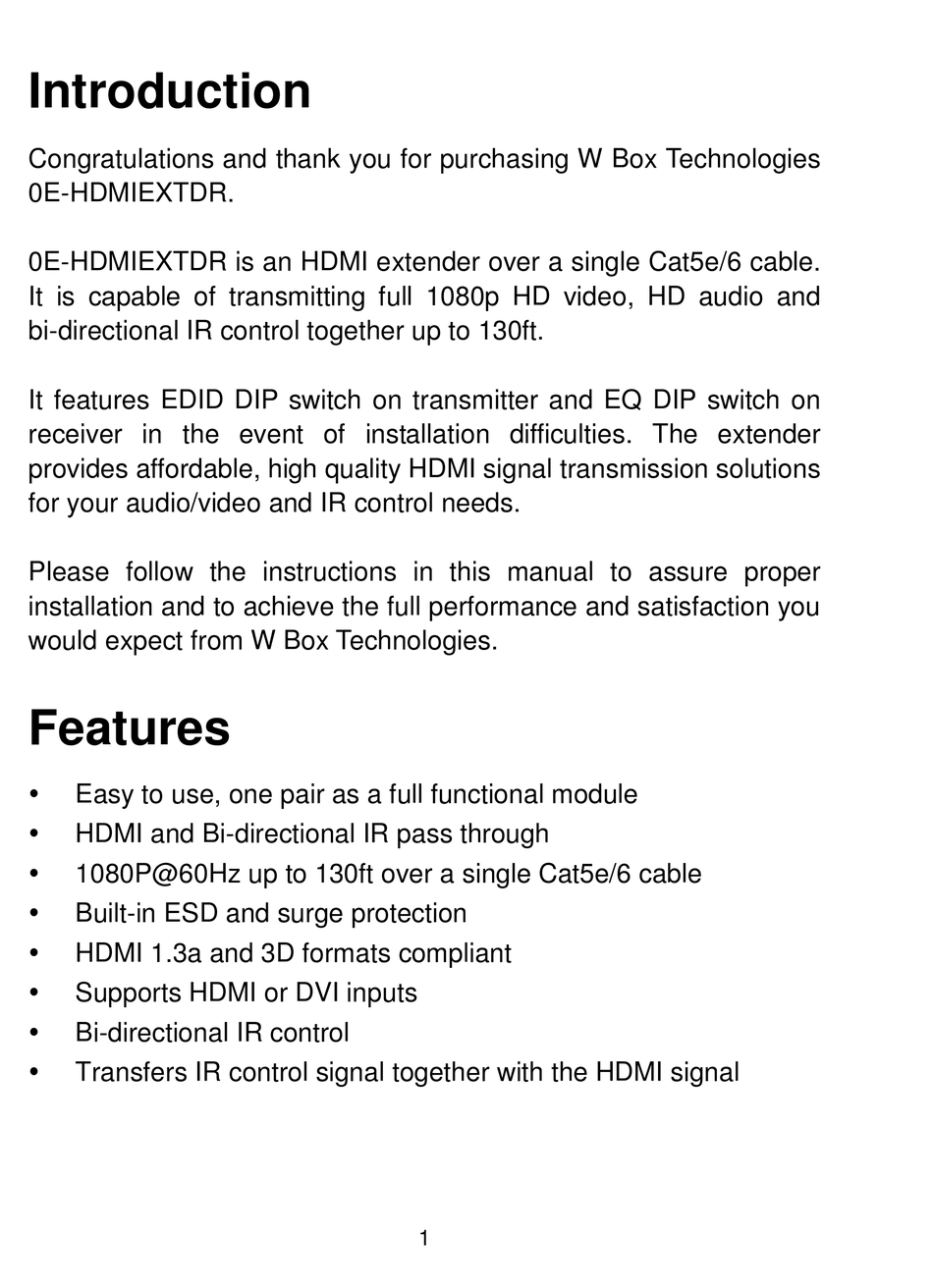

Introduction
Congratulations and thank you for purchasing W Box Technologies
0E-HDMIEXTDR.
0E-HDMIEXTDR is an HDMI extender over a single Cat5e/6 cable.
It is capable of transmitting full 1080p HD video, HD audio and
bi-directional IR control together up to 130ft.
It features EDID DIP switch on transmitter and EQ DIP switch on
receiver in the event of installation difficulties. The extender
provides affordable, high quality HDMI signal transmission solutions
for your audio/video and IR control needs.
Please follow the instructions in this manual to assure proper
installation and to achieve the full performance and satisfaction you
would expect from W Box Technologies.
Features
Easy to use, one pair as a full functional module
HDMI and Bi-directional IR pass through
1080P@60Hz up to 130ft over a single Cat5e/6 cable
Built-in ESD and surge protection
HDMI 1.3a and 3D formats compliant
Supports HDMI or DVI inputs
Bi-directional IR control
Transfers IR control signal together with the HDMI signal
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 0E-HDMIEXTDR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for W Box Technologies 0E-HDMIEXTDR

Summary of Contents for W Box Technologies 0E-HDMIEXTDR

  • Page 1 Introduction Congratulations and thank you for purchasing W Box Technologies 0E-HDMIEXTDR. 0E-HDMIEXTDR is an HDMI extender over a single Cat5e/6 cable. It is capable of transmitting full 1080p HD video, HD audio and bi-directional IR control together up to 130ft.

  • Page 2: Package Contents

    Package Contents Before you start the installation, please check the package contents:  1 x 0E-HDMIEXTDR  2 x 12V 0.5A DC Power Supply  1 x IR Emitter  1 x IR Receiver (30-50KHz)  2 x Mounting Brackets (Pair) ...
  • Page 3 Panel Transmitter Front Panel ID. Name Description On: Indicates that the transmitter is powered Power Solid On: When both status LEDs in transmitter and receiver turn solid on, it Status indicates that the network is active and video can be shown on the display. Rear Panel ID.
  • Page 4 ID. Name Description IR OUT Connects to an IR emitter IR IN Connects to an IR receiver (30-50KHz) HDMI IN Connects to an HDMI source Adjusts the EDID for outputting the desired EDID video resolution.
  • Page 5 Receiver Front Panel ID. Name Description Solid On: Indicates that the receiver is Power powered on. Solid On: When both status LEDs in transmitter and receiver turn solid on, it Status indicates that the network is active and video can be shown on the display. Rear Panel ID.
  • Page 6 Installation Connect an HDMI source (such as a Blu-ray player) to the transmitter. Connect transmitter and receiver with a Cat5e/6 cable. Connect an HDMI display to the receiver. Connect the IR emitters and IR receivers. Power on all the devices. Now you can adjust the panel EDID and EQ DIP switches to obtain the desired viewing experience.

  • Page 7: Dip Switch Description

    DIP Switch Description EDID Management EDID Overview The transmitter features EDID management, which provides multiple EDID options for outputting various resolutions, ensuring that the HDMI source reliably delivers correct content to the display. To change EDID settings, use a small flat bladed screwdriver to turn the panel rotary switch towards the desired EDID number.
  • Page 8 Position Functions (Reserved) (Reserved) (Reserved) Note: If EDID Copy failed, a fixed 1080P@60Hz Stereo EDID would be provided to source device. Managing the EDID Information By default, the EDID DIP switch is in the "0" position, outputting 1080p, stereo to display. Through this switch, you can copy EDID information from the display or directly use the fixed EDID information.
  • Page 9 available, it will output the fixed resolution to the display. Note: The fixed EDID function works properly even if no display is connected to the receiver. EQ Management EQ Overview The receiver features equalization (EQ) management, which provides multiple EQ options for adjusting the EQ for the Cat 5e/6 cable lengths until you have the best picture quality.
  • Page 10 Situations Positions When the Cat 5e/6 cable is in the Set positions 4 through 7 range of 30 to 40 meters. Reserved Positions 8 through F Adjusting the EQ Value By default, the EQ DIP switch is in the "4" position, allowing you to use a Cat 5e/6 cable in the range of 10 meters to 30 meters.

  • Page 11: Troubleshooting

    Troubleshooting W Box Technologies products are designed to function trouble-free. Most problems that occur are due to simple issues. If you have trouble, please check the list of simple fixes below. EXTENDER TROUBLESHOOTING PROBLEM SOLUTION STATUS LED OFF Ensure that the devices are powered on.
  • Page 12 Specification Technical Transmitter: 1 x RJ45 port 1 x HDMI IN 1 x IR IN 1 x IR OUT Input / Output Receiver: 1 x RJ45 Port 1 x HDMI OUT 1 x IR IN 1 x IR OUT Input/Output Signal Type HDMI: HDMI 1.3a 1920 x 1080@60/50/30/25/24Hz, 1280 x 720@60/50/30/25/24Hz,...
  • Page 13 General Power Supply 12 VDC 0.5 A (for each unit) Power Consumption 5 W (Max.) +32°F to +113°F (0°C to +45°C) Operating Temperature 10% to 90%, non-condensing -4°F to +158°F (-20°C to +70°C) Storage Temperature 10% to 90%, non-condensing Human Body Model: ESD Protection ±8kV (air-gap discharge)/ ±4kV (contact discharge)

  • Page 14: Limited Warranty

    Subject to the terms and conditions of this Limited Warranty, from the date of sale through the period of time for product categories specified in Section 1(b), ADI warrants its W Box Technologies products to be free from defects in materials and workmanship under normal use and service, normal wear and tear excepted.
  • Page 15 does not itself warrant any non-ADI branded product and sells only on an as is basis in accordance with ADI’s terms and conditions of sale. b. Specific Warranties for product categories are as follows: Product Categories Warranty Period Soundbars 12 months Walk Through Metal Detectors 12 months Intrusion...
  • Page 16 Product Categories Warranty Period PIR’s 60 months Analog Cables Limited Lifetime B Connectors Limited Lifetime Bus Terminals Limited Lifetime Extension Cords Limited Lifetime HDMI Cables Limited Lifetime Jacks, Cords Intrusion Limited Lifetime Communication Accessories Patch Cables Limited Lifetime Patch Panels Limited Lifetime Raceway Conduit Limited Lifetime...
  • Page 17 2. EXCLUSION OF WARRANTIES, LIMITATION OF LIABILITY THERE ARE NO WARRANTIES OR CONDITIONS, EXPRESS OR IMPLIED, OF MERCHANTABILITY, OR FITNESS FOR A PARTICULAR PURPOSE OR OTHERWISE, WHICH EXTEND BEYOND THE DESCRIPTION ON THE FACE HEREOF. TO THE FULLEST EXTENT PERMITTED BY LAW, IN NO CASE SHALL ADI BE LIABLE TO ANYONE FOR ANY (I) CONSEQUENTIAL, INCIDENTAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES ARISING OUT OF OR RELATING IN ANY WAY TO THE...
  • Page 18 PROPERTY DAMAGE OR OTHER LOSS BASED ON ANY CLAIM AT ALL INCLUDING A CLAIM THAT THE PRODUCT FAILED TO GIVE WARNING. However, if ADI is held liable whether directly or indirectly for any loss or damage with respect to the products it sells, regardless of cause or origin, its maximum liability shall not in any case exceed the purchase price of the product, which shall be fixed as liquidated damages and not as a penalty and shall be the...
  • Page 19 ADI reserves the right to issue a credit only in lieu of replacement. If any W Box Technologies product is found to be in good working order or such product’s inability to function properly is a result of...
  • Page 20 6. Miscellaneous Where any term of this Limited Warranty is prohibited by such laws, it shall be null and void, but the remainder of the Limited Warranty shall remain in full force and effect.
  • Page 21 Félicitations et merci d’avoir acheté W Box Technologies 0E-HDMIEXTDR. 0E-HDMIEXTDR est un amplificateur HDMI avec un seul câble Cat5e/6. Il est capable de transmettre une vidéo Full HD 1080p, un audio HD et une commande IR bidirectionnelle en même temps sur une distance allant jusqu’à...
  • Page 22 Contenu de l’emballage Avant de commencer l’installation de la matrice, veuillez vérifier le contenu de l’emballage.  1 x 0E-HDMIEXTDR  2 x alimentations électriques CC, 12 V, 0,5 A  1 x émetteur IR  1 x récepteur IR (30 à 50 kHz) ...
  • Page 23 Panneau arrière Identification Nom Description Entrée pour l’alimentation Alimentation 1 électrique CC, 12 V, 0,5 A SORTIE Port RJ45 VIDÉO SORTIE IR Connexion à un émetteur IR Connexion à un récepteur IR (30 ENTRÉE IR à 50 kHz) ENTRÉE Connexion à une source HDMI HDMI Règle l’EDID pour transmettre la EDID...
  • Page 24 HDMI Panneau arrière Identification Nom Description Entrée pour l’alimentation Alimentation 1 électrique CC, 12 V, 0,5 A Connecte ce port RJ45 au ENTRÉE transmetteur via un seul câble VIDÉO Cat5e/6 pour l’entrée vidéo. Connexion à un récepteur IR (30 ENTRÉE IR à...
  • Page 25 Instructions d’installation Connectez une source HDMI (par exemple, un lecteur DVD) au transmetteur. Connectez le transmetteur et le récepteur à l’aide d’un câble Cat5e. Connectez un écran HDMI (par exemple, HD-LCD) au récepteur. Connectez l’unité du récepteur IR à l’ENTRÉE IR du transmetteur, et connectez l’unité...
  • Page 26 Description de l’interrupteur DIP Gestion EDID Présentation d’EDID Le transmetteur est doté d’une gestion EDID qui offre de nombreuses options EDID pour transmettre plusieurs résolutions, permettant ainsi de s’assurer que la source HDMI délivre le bon contenu à l’écran de façon fiable. Pour modifier les paramètres EDID, utilisez un petit tournevis à...
  • Page 27 (Réservé) (Réservé) (Réservé) (Réservé) Remarque : En cas d’échec de la copie EDID, un EDID stéréo 1080P à 60 Hz fixe est fourni à l’appareil source. Gestion des informations EDID L’interrupteur DIP EDID se trouve par défaut en position « 0 » avec une sortie 1080p, stéréo vers l’écran.
  • Page 28 ci-dessus pour obtenir les informations EDID détaillées). 6. Remettez le transmetteur sous tension afin les changements prennent effet. Lorsqu’une source active estdisponible, elle transmet la résolution fixe à l’écran. Remarque : La fonction EDID fixe fonctionne correctement même si aucun écran n’est connecté...
  • Page 29 Récepteur Position Fonctions Lorsque le câble Cat 5e/6 mesure Réglez la position entre entre 0 et 10 mètres. 0 et 3 Réglez la position entre Lorsque le câble Cat 5e/6 mesure 2 et 6 entre 10 et 30 mètres. (4 par défaut) Lorsque le câble Cat 5e/6 mesure Réglez la position entre entre 30 et 40 mètres.
  • Page 30 10. Basculez l’interrupteur pour faire défiler les positions 2 à 6. Dépannage Les produits W Box Technologies sont conçus pour fonctionner sans problème. La plupart des problèmes qui surviennent ont une explication simple. Si vous rencontrez des problèmes, consultez la liste des solutions simples ci-dessous.
  • Page 31 Spécification Technique Transmetteur : 1 x port RJ45, 1 x ENTRÉE HDMI, 1 x ENTRÉE IR, 1 x SORTIE IR, Entrée/sortie Récepteur : 1 x port RJ45, 1 x SORTIE HDMI, 1 x ENTRÉE IR, 1 x SORTIE IR, Type de signal HDMI : HDMI1.3a d’entrée/de sortie DTV/HDTV;...
  • Page 32 1b), ADI garantit que ses produits W Box Technologies sont libres de tout vice de matériaux et de fabrication dans des conditions d’utilisation et d’entretien normales, sauf l’usure normale.
  • Page 33 limitée ou autrement dans les circonstances suivantes : i. le produit est mal installé, appliqué ou entretenu; ii. le produit est installé de manière non conforme aux paramètres d’exploitation indiqués, modifié ou mal entretenu ou réparé; iii. le produit est endommagé par des phénomènes naturels extérieurs comme la foudre, une surcharge, un incendie, une inondation, une force majeure ou un phénomène similaire;...
  • Page 34 Catégories de produits Période de la garantie Téléviseurs 24 mois Caméras analogiques 24 mois Caméras HD TVI, HD DVR’s 24 mois Blocs d’alimentation CCTV 24 mois Contrôles du volume 24 mois Protection contre les surcharges 24 mois Haut-parleurs pour le plafond 24 mois Modules de requête de sortie 24 mois...
  • Page 35 Catégories de produits Période de la garantie Contacts magnétiques À vie limitée Bloc modulaire, câbles et accessoires de communication À vie limitée Conduits cache-fil À vie limitée Câbles HDMI À vie limitée 2. EXCLUSION GARANTIES LIMITATION RESPONSABILITÉ IL N’EXISTE AUCUNE GARANTIE OU CONDITION, EXPRESSE OU IMPLICITE, DE QUALITÉ...
  • Page 36 suggestions faites par ADI ou ses mandataires au sujet de l’utilisation, de l’application ou du caractère approprié des produits ne doivent pas être interprétées comme des garanties ou conditions expresses, sauf si ADI confirme par écrit qu’il s’agit de garanties ou de conditions expresses.
  • Page 37 qu’ADI ne sera réputée avoir fourni aux consommateurs de ses produits que les garanties qui sont exigées par la loi. L’acheteur ne doit en aucun cas déclarer à ses clients et/ou aux utilisateurs des produits d’ADI que cette dernière offre d’autres garanties. Par l’acceptation des produits, l’acheteur assume, dans la pleine mesure permise par la loi, la pleine responsabilité...
  • Page 38 Si l’on établit que le produit W Box Technologies n’est pas défectueux ou que son mauvais fonctionnement résulte d’une utilisation abusive ou de dommages causés par l’utilisateur, le produit sera retourné...
