Summary of Contents for SOEKS Nitrate tester 2

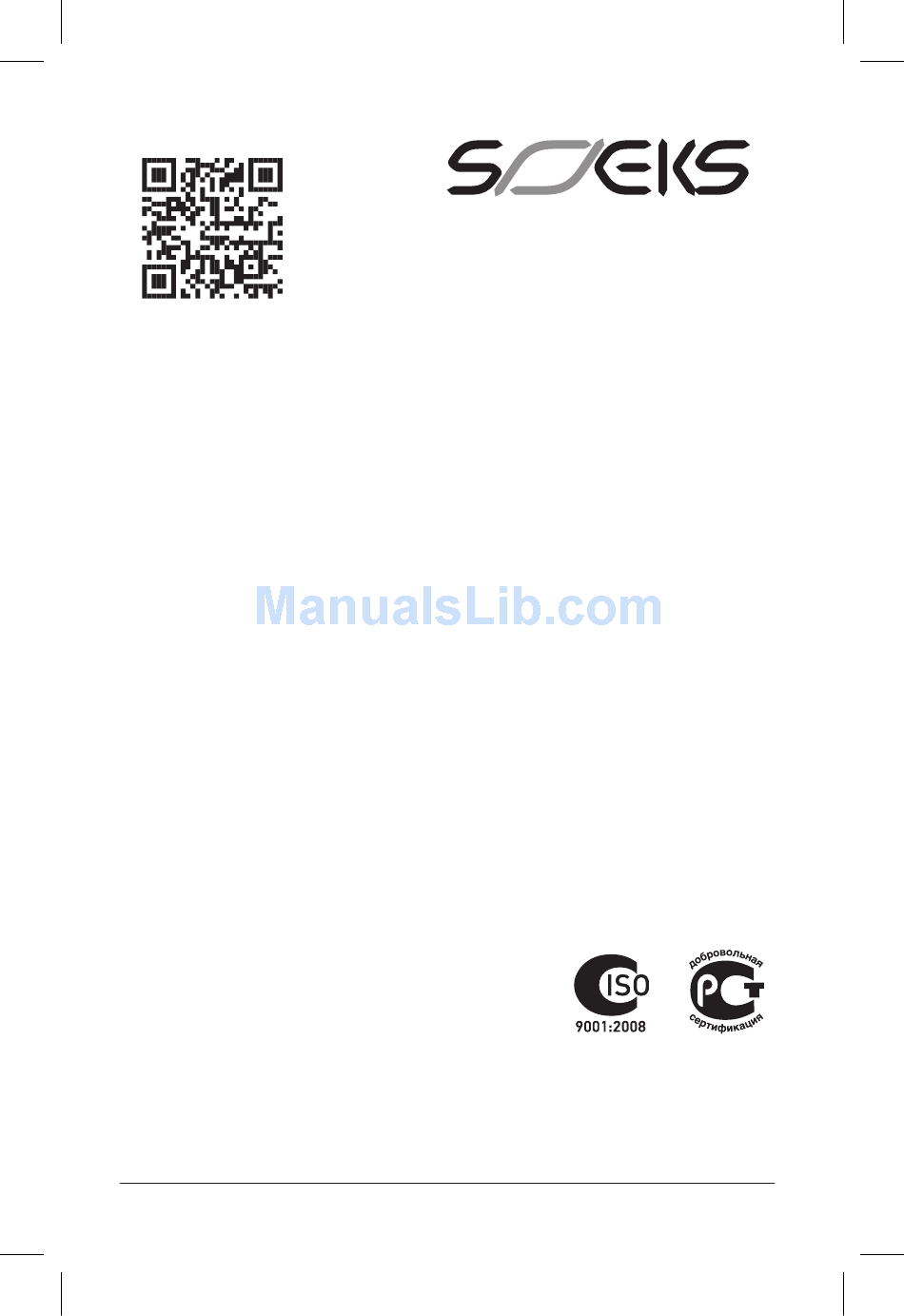

- Page 1 93985543 www.soeks.ru KULLANIM KILAVUZU/ User guide SOEKS NİTRAT TESTER 2 НУЛС.93985543.001РП А2-1702 © Co. SOEKS LLC. Moscow, 2017. All rights reserved.
-
Page 2: Table Of Contents
Cihazı temizleme ve uygulama Performans ömrü, depolama ve geri dönüşüm Performans ömrü Depolama Geri Dönüşüm Taşıma Üretici garantisi Aşağıdaki kullanım kılavuzu, gerekli tüm SOEKS NİTRAT TESTER 2 cihaz kullanım bilgilerini içerir. Kullanıcı kılavuzunu dikkatle incelemenizi ve aşağıda yazılmış olan tüm talimatları doğru izlemenizi önemle öneririz... -
Page 3: Tanımı Ve Çalışması
Tanımı ve Çalışması Amacı SOEKS NİTRAT TESTER 2, bundan sonra cihaz olarak adlandırılacak olan, taze meyve, sebze nitrat içeriğinin ifade analizi için tasarlanmıştır. Nitrat içeriği analizi, ölçülen gıda ürünlerinin değişen yüksek frekanslı akımına bağlıdır. Özellikler Cihazın teknik özellikleri bu kılavuzda Tablo 1’de gösterilmiştir. -
Page 4: Cihaz
Cihaz Cihazın ana yapı elemanları, Resim 1 ‘de gösterilmiştir. 1. Ekran- Ölçüm sonuçlarını ve hizmet bilgilerini görüntülemek için kullanılır. 2. «YUKARI» düğmesi- navigasyon menüsünde bir düğme. 3. «Geri» düğmesi- geri düğmesi (iptal). 4. «OK» düğmesi- Cihazın açma / kapama düğmesi, onay düğmesi (giriş). 5. «Aşağı» düğmesi- navigasyon menüsünde bir düğme. 6. «İleri» düğmesi - onay düğmesi (giriş). 7. Mini USB girişi - şarj etmek için. Resim 1 8. Prob (sonda)- nitrat ölçümünde ürünün içine yerleştirilen bir prob. -
Page 5: Açma / Kapama
ihlali, arızaya neden olabilir veya ürünün tamamen arızalanmasına neden olabilir. Aşağıda belirtilen güvenlik tedbirleri ihlal edildiğinde üreticinin garantisi geçersiz sayılır. 1. Ürünü su altında veya altında yüksek nem koşullarında kullanmayın: ürün su geçirmez değildir. 2. Ürünü hasar verebilecek darbe ve diğer mekanik çarpmalara karşı koruyun. 3. Ürünü, yoğun güneş ışığı veya yüksek sıcaklıklara maruz kalacak yerlerde uzun süre bırakmayın; bu, güç elemanlarından elektrolit sızıntısı, ürünün arızalanması ve yaralanmalara neden olabilir. -
Page 6: Cihazın Ana Menüsü
Cihazın ana menüsü Cihazın ana menüsü, Resim 3’te gösterildiği gibi, ekranda gösterilir. menü Analiz Bilgi Güç norm ileri ОК Resim 3 Cihazın ana menüsü aşağıdaki kalemlerden oluşmaktadır: 1. «Ölçüm» - sebze ve meyve nitrat içeriği seviyesini ölçer. Bu menü seçeneğine girmek için «OK» düğmesine ve «GİRİŞ» tuşuna basmanız gerekir. 2. «Hakkımızda”- üreticisinin bilgileri. Öğeye girmek için «OK» ya da «İleri» düğmesi tıklamanız gerekir. -
Page 7: Nitrat Ölçümü (Nitrat Tester)
Yüksek elektrik iletkenliğinin nitrat iyonlarının varlığının bir sonucu olması muhtemel. SOEKS NİTRAT TESTER 2 nitrat iyonu içeriğine göre hakim edilir. Bunların meyve ve sebze yüzdeleri, bağımsız analiz yöntemi (Rusya Ulusal Standardına (GOST) göre nitrat içeriğinin potansiyometrik olarak belirlenmesi) «Meyve ve sebze geri dönüşüm ürünleri, nitrat içeriği tanımlaması»... - Page 8 Ölçülen elektrik iletkenliği nitrat iyonu içeriğine bağlıdır. Bu bağımlılık cihazda kayıtlıdır ve standart elektrik iletkenliklerini dikkate alarak farklı meyve ve sebzeler için farklılık gösterebilir. Ekspres analizin sonucu, cihaz tarafından nitrat iyonu konsantrasyonu ve belirli ürün için maksimum izin verilen konsantrasyon ile karşılaştırılması şeklinde gösterilir.
- Page 9 «Nitrate tester» moduna girdikten sonra, bir ürün listesi görürsünüz (resim 7). Listeden bir ürün seçmek ve «OK» düğmesine veya «GİRİŞ» a basmak gereklidir. Ana menüye dönmek için «GERİ» düğmesine basınız. Ürünü seçtikten sonra, ekranda adı, standart nitrat içeriğini (mg/kg) göreceksiniz ve sondanın nasıl girileceğine dair öneri ekleyeceksiniz (Resim 8).
- Page 10 Ardından cihazın sondasını ölçülen ürüne saplayın ve «OK» veya «GİRİŞ» (Resim 9) tuşlarına basın. Resim 9 Ölçü örneği ölçüm görüntüleni (Resim 10). Elma Ölçülüyor Resim 10 DİKKAT! Daha hassas bir sonuç elde etmek için 2-3 kez (probu yerleştirin) ölçmenizi öneririz. Her tek ölçümden sonra, probu bir peçeteyle silin.
- Page 11 Ölçümden sonra, üründeki nitrat içeriği hakkında bilgi görüntülenir. Bilgi şöyle gösterilir (Resim 11): 1.Ürün adı 2. Ürünün nitrat içerik standardını 3. Ölçülen üründeki nitrat içeriği (mg / kg) 4. Nitrat içeriği ile ilgili bilgi. sonuç Elma norm: 60mg/kg Sonuç nitrat konsantrasyonu normal geri ОК Resim 11 Aşağıda üç olası nitrat ölçüm sonucu bulunmaktadır. «Nitrat konsantrasyonu normal». Ürün güvenlidir (Resim 12). sonuç...
- Page 12 «Nitrat konsantrasyonu hafif fazla». Ürün az miktarda yenilebilir. Çocukların ve yaşlıların ürünü yemeleri önerilmez (Resim 13). «Nitrat konsantrasyonu yüksek». Ürünün yenilenmesi tavsiye edilmez (Resim 14). sonuç sonuç Elma Elma norm: 60mg/kg norm: 60mg/kg Sonuç Sonuç nitrat nitrat konsantrasyonu konsatrasyonu hafif fazla yüksek geri geri...
-
Page 13: Teknik Destek
Teknik destek Pil değiştirme Pillerin boşalması durumunda (sağ üst köşedeki pil şarj durumu göstergesi bununla ilgili sinyal verir), pilleri değiştirmeniz gerekir. Cihazın arkasında bir pil kutusu var. Pilleri değiştirmek için pil kapağını açın, pilleri çıkarın veya kurun ve pil kapağını kapatın. (Resim 16) Resim 16 Akü... -
Page 14: Cihazı Temizleme Ve Uygulama
Cihazı temizleme ve uygular Cihazın yüzeyi düzenli olarak kuru veya gazlı bez ile temizlenmelidir. Performans ömrü, depolama ve geri dönüşüm Performans Ömrü Performans ömrü satış tarihinden itibaren 8 yıldır. Depolama Orijinal ambalajdaki cihaz, 25 derecelik sıcaklıkta hava sıcaklığı +5 ila +40 С... -
Page 15: Üretici Garantisi
Depolama ve taşıma şartları ve mekanik hasarlar olmadığında. Garanti tamir servisine başvurmadan önce bu kılavuzda verilen talimatları dikkatlice okumanızı öneririz. Tüm yorumları, www.soeks.ru adresindeki resmi web sitemizdeki e-posta adresimize, telefon ile: +7 (495) 221-05-82, posta adresi: Rusya, 127566, Mocow, Altufievskoye shosse, 48 / 1, ofis 39. - Page 16 Performance life, storage and recycling Performance life Storage Recycling Transportations Manufacturer’s warranty The following user guide includes all the necessary SOEKS Nitrate tester 2 device usage information. We strongly recommend you to review the user guide attentively and follow all prescriptions that are written below...
-
Page 17: Description And Device Operation
Description and device operation Purpose SOEKS NITRATE TESTER 2, hereafter referred to as the device, is designed for express analysis of nitrate content in fresh fruit, vegetables. Nitrate content analysis is based on conductivity of alternating high- frequency current in the measured product. -
Page 18: The Device
The device Main parts device construction are presented below. 1. Display is designed to show measurement results and service information. 2. Button [UP] – moving up in the menu. 3. Button [BACK] – going back to previous menu (cancelling). 4. Button [ОК] – turning the device on/off, confirmation button. 5. Button [DOWN] – moving up in the menu. 6. Button [NEXT] – confirm selection. -
Page 19: Switching On/ Off
disorders or total breakdown of the device. The manufacturer’s warranty is invalid when the reason of breakdown is violation of following precautions. 1. The device is not waterproof. It cannot be put in liquid or be used in terms of high humidity. 2. Preserve the device from smashes and other physical impact that can lead to device damages. 3. Do not leave the device for extended lengths of time in places, which are exposed to intense sunlight or high temperatures, while this can lead to electrolyte leakage from battery and breakdown of the device. -
Page 20: Main Menu
Main menu of the device Main menu of the device is presented on pic. 3 below. menu Analizing About Power norm ОК next Pic. 3 Main menu of the device consists of following selections: 1. «Analizing» - measures the nitrate content level in vegetables and fruit. In order to enter this menu selection, you need to press «OK»... -
Page 21: Nitrate Measurements (Nitrate Tester)
It is very likely that increased electrical conductivity is a result of nitrate ions presence. SOEKS NITRARE TESTER 2 is mastered according to nitrate ions content. Percentage of these in fruit and vegetables is identified by independent analysis method (potentiometric identification of nitrate content according to Russian National Standard (GOST) «Fruit and vegetables recycling... - Page 22 The measured electrical conductivity depends on nitrate ion content. This dependence is registered in the device and can differ for different fruit and vegetables, taking into account their standard electrical conductivity. The result of express analysis is shown by the device in the form of nitrate ion concentration and its comparison to maximum permissible concentration for certain product.
- Page 23 After entering «MEASUREMENT» mode, you will see a list of products (pic.7). It is necessary to choose a product from the list and press «OK» button or «ENTER». In order to return to main menu, press «BACK» button. After choosing the product, you will see name on the display, standard nitrate content (mg/kg) and insert recommendation how to enter the probe (pic.8).
- Page 24 Afterwards insert the device’s probe into the measured product and press «OK» or «ENTER» (pic.9.). Pic. 9 The measurement scale is displayed when measuring (pic10). Apple analizing Pic. 10 ATTENTION! In order to get a more precise result, we recommend to measure (insert the probe) 2-3 times. After every single measurement, you need to wipe the probe with a napkin.
- Page 25 After the measurement, information about the nitrate content in the product is displayed. Information is shown in following way (pic.11): 1.Product name 2.Nitrate content standard in the product 3.Nitrate content in the measured product (mg/kg) 4.Information about the nitrate content. result Apple Norm: 60 mg/kg RESULT Normal nitrates content back ОК Pic. 11 There are three possible nitrate measurement results below. «Normal nitrate content».
-
Page 26: Technical Support
«Insignificant excess of standard». Product can be eaten in small amounts. It is not recommended for children and seniors to eat the product (pic.13). «Significant excess of standard». It is not recommended to eat the product (pic.14). Technical support result result Apple Apple... -
Page 27: Battery Replacement
Battery replacemen In case batteries are discharged (battery charge status indicator in upper right display corner signalizes about that), it is necessary to replace the batteries. On the back of the device there is a battery case. To replace batteries, open the battery cover, remove or establish batteries and close the battery cover. -
Page 28: Cleaning The Device And Implements
Cleaning the device and implements The surface of the device must be regularly cleaned by dry gauze or felt duster. Period of service, storage and disposal Period of service Performance life is 8 years from the selling date. Period of storage The device in the original package must be kept in heated warehouse with the air temperature from +5 to +40 С... -
Page 29: Manufacturer's Warranty
We recommend that you read carefully the instruction presented in this manual before contacting the warranty repair service. Please send all your comments to our e –mail address at our official website: www.soeks.ru, by telephone: +7 (495) 221-05-82, mailing address: Russia, 127566, Moscow, Altufievskoye shosse, 48/ 1, office 39. - Page 32 ISO 9001 Certificate Certificate of conformity Sertifikası Uygunluk Sertifikası EC Declaration of Conformity PATENT an invention İcat Patenti EC Uygunluk Belgesi...
- Page 33 NOTES...
- Page 34 Russian Federation, 127566, Moscow, Altufyevskoye shosse, 48/ 1, office 39. LLC Soeks. Telephone number: +7 (495) 221-05-82 e-mail: soeks@soeks.ru © LLC Soeks. Moscow, 2016. All rights reserved А2-1702...
