Summary of Contents for steel 8467.89.00.90.00

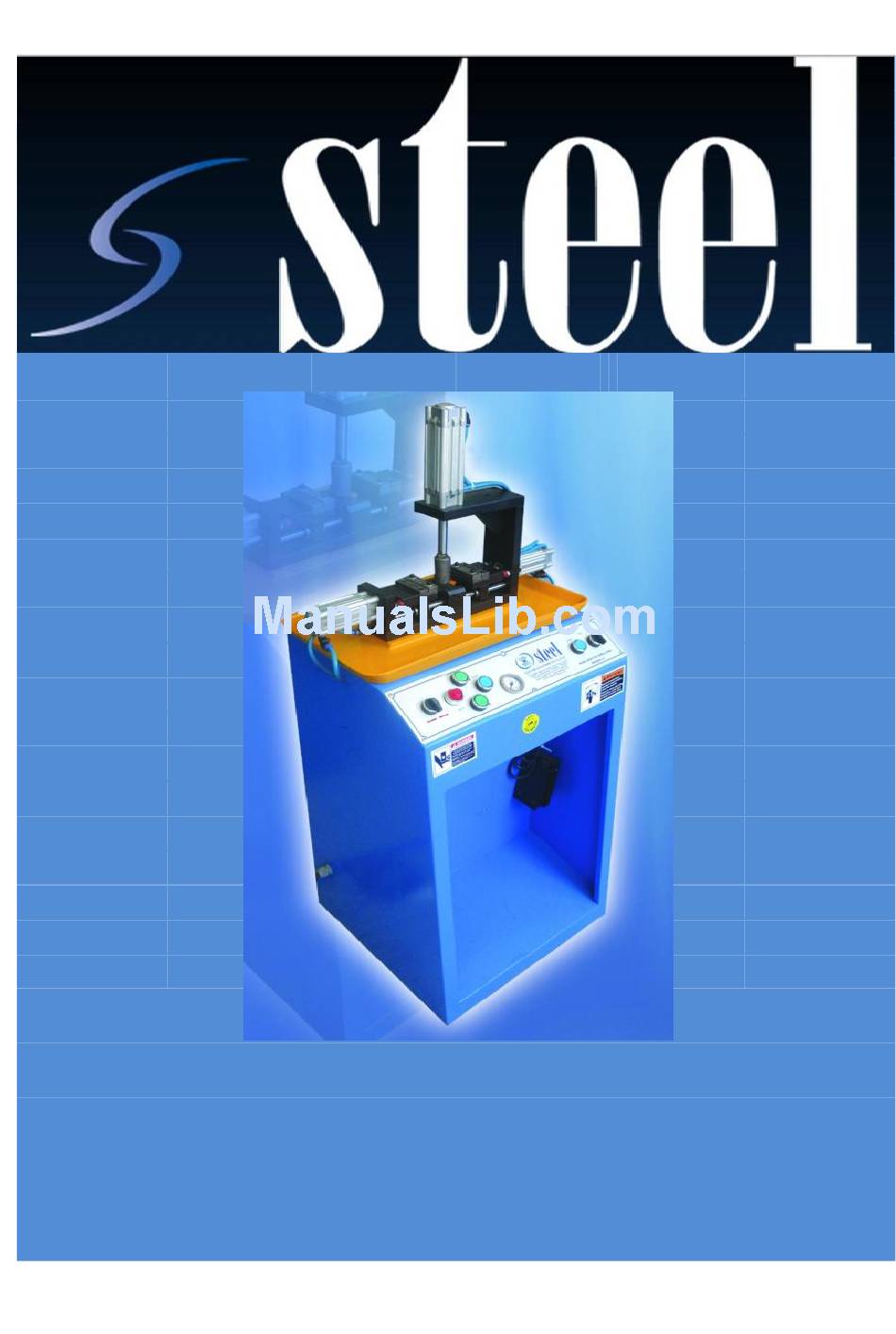

- Page 1 DELME MAKİNESİ/DRILLING MACHINE KULLANMA KLAVUZU / USER'S GUIDE GTİP/HS Code: 8467.89.00.90.00...
- Page 2 Çelik Kuyumculuk Kalıp Makine San. Ve Tic. Ltd. Şti. Adress: Atatürk Mahallesi Marmara Sanayi Sitesi R Blok No: 455 İkitelli/Küçükçekmece İstanbul Phone: +90 212 494 44 60 Fax: +90 212 494 44 61 Web: www.steelkalip.com E-mail adress: info@steelkalip.com...
- Page 3 İÇİNDEKİLER: . Teknik Özellikler . Genel Açıklamalar . Makine Montaj Şeması . Parça Listesi . Makinenin Kullanıma Hazırlanması . Dikkat Edilmesi Gereken Hususlar . Makine Bakım ve Onarımı...
- Page 4 Teknik Özellikler: En, Boy, Yükseklik : *58 *45 *125 Net Ağırlık : 70 Kg Kullanılan Elektrik : 220 Volt 50 HZ Kullanılan Hava Basıncı : Min. 5 Bar Mal Kapasitesi : 150 Adet/ Dk Genel Açıklamalar : - Delme aparatı bant şeklinde kullanımı. - Ergonomik tasarımı...
- Page 5 Makine Montaj Şeması: Parça Listesi: 1- Pnömatik piston 10- Ayar Somunu 2- Piston Bağlantı Aparatı 11- Darbe Sönümleyici 3- Hareket Mili 12- İğne Sıkma Pabucu 4- Alt Tabla 13- Piston Bağlantı Aparatı 5- Hareketli Yatak 14- Piston Bağlantı Aparatı 6- Lokma Kanalı 15- Pnömatik Piston 7- Delme Lokması...
- Page 6 Makinenin Kullanıma Hazırlanması: -Elektrik fişi prize takılır. -Hava bağlantısı yapılır. -Lokma bağlantısı delme lokması lokma kanalına yerleştirilir. -Makine manuel konuma getirilir ve yan pistonlar kapanır. -İğneler delme lokmasının içerisine takılır. -Delme lokmasının tam ortasında, iki taraftaki iğne uçları teğet gelecek şekilde ayarlanır ve iğneler iğne pabucu ile sabitlenir.
- Page 7 Makine Bakım ve Onarımı: -Makine üzerindeki çalışmanız tamamlandıktan sonra, küçük bir fırça yardımı ile makinenin üzerindeki altın çapakları temizlenmelidir. -Piston milleri ve yatakları ince yağ ile yağlanmalıdır.
-
Page 8: Table Of Contents
CONTENTS: . Technical Specifications . General Description . Mounting Sketch . Parts List . Use The Preparation of The Machine . Issues to Be Considered . Machinery Maintenance and Repair... -
Page 9: Technical Specifications
Technical Specifications: Width, Size, Height : 58 45 125 Net Weight : 70 Kg Electric Used : 220 V - 50Hz Goods Capacity : 150 Pieces Min. Used air pressure : Min. 5 Bar General Descriptions: - Drilling apparatus in the form of tape usage. - Thanks to its ergonomic design pratice provides ease of use. -
Page 10: Mounting Sketch
Mounting Sketch: Parts List: 1- Pneumatic Piston 10- Adjustable Bolt Nut 2- Piston Coupling Piece 11- impact Modifier 3- Shaft 12- Pin Clamping Sub-Piece 4- Bottom Plate 13- Piston Coupling Piece 5- Piece with Bearing 14- Piston Coupling Piece 6- Mould Slot 15- Pneumatic Piston 7- Drilling Mould 16- Support Piece... -
Page 11: Use The Preparation Of The Machine
Use The Preparation of The Machine: - Electrical outlet plug - Compressed air connections are made - Drilling mould placed in mould slot - The machine is turned manually, the side pistons retracted - Pins inserted into drilling mould - In the middle of drilling mould , at two side ends of the pins set as tangent and fixed with pin clamping piece - Mould is fixed - And after the machine is turned automatically, ready for use... -
Page 12: Machinery Maintenance And Repair
Machinery Maintenance and Repair: - After working with the machine, the gold burrs on the machine should be cleaned with a small brush. - Piston shafts and bearings must be lubricated with thin oil... - Page 13 Steel Mould and Machine Address: Atatürk District Marmara Industrial Site R Blok No:455 İkitelli - Küçükçekmece - İstanbul Tel: +90 212 494 44 60 Fax: +90 212 494 44 61 Web: http://www.steelkalip.com/ E-mail: info@steelkalip.com Address: Urom Persia Gold Address: Ltd. 13,Tsurupa str. MOSCOW &Jewelery PR.Co.
