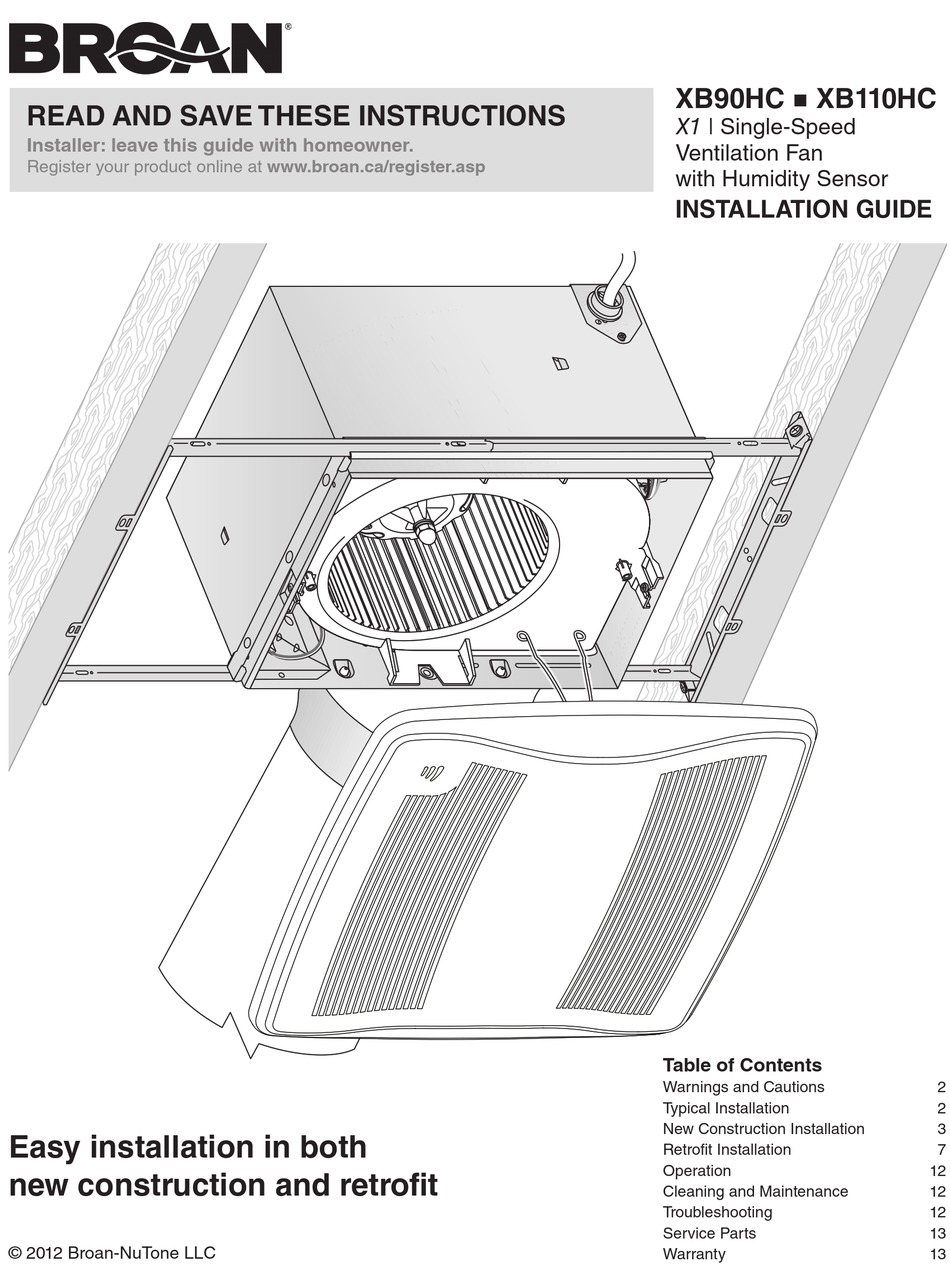

READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
Register your product online at www.broan.ca/register.asp
Easy installation in both
new construction and retrofit
© 2012 Broan-NuTone LLC
XB90HC
XB110HC
n
X1 | Single-Speed
Ventilation Fan
with Humidity Sensor
INSTALLATION GUIDE
Table of Contents
Warnings and Cautions
Typical Installation
New Construction Installation
Retrofit Installation
Operation
Cleaning and Maintenance
Troubleshooting
Service Parts
Warranty
2
2
3
7
12
12
12
13
13
Advertisement
Table of Contents
Related Manuals for Broan XB90HC
Summary of Contents for Broan XB90HC
- Page 1 XB90HC XB110HC READ AND SAVE THESE INSTRUCTIONS X1 | Single-Speed Installer: leave this guide with homeowner. Ventilation Fan Register your product online at www.broan.ca/register.asp with Humidity Sensor INSTALLATION GUIDE Table of Contents Warnings and Cautions Typical Installation BB0052 New Construction Installation...
-
Page 2: Typical Installation
Page 2 XB90HC XB110HC Installation Guide WARNING CAUTION TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR . For general ventilating use only. Do not use to exhaust INJURY TO PERSONS, OBSERVE THE FOLLOWING: hazardous or explosive materials and vapors. -
Page 3: New Construction Installation
Page 3 XB90HC XB110HC Installation Guide New Construction Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • 6" round metal ducting recommended for best performance. Use of other ducting is acceptable but may impact performance. • Phillips screwdriver •... - Page 4 Page 4 XB90HC XB110HC Installation Guide New Construction Installation Snap-in and Secure Housing Position Housing between joists and crimp channel on both sides of Mounting Frame to lock Housing in place. Do not crimp Housing. Screws from Parts Bag Attach Duct Connector and Ducting...
- Page 5 Page 5 XB90HC XB110HC Installation Guide New Construction Installation Connect Wires and Install Knockout Plate • Run 120VAC electrical wiring to the installation location. • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag.
- Page 6 Page 6 XB90HC XB110HC Installation Guide New Construction Installation Insert Mask and Finish Ceiling • Install ceiling material. • Cut out around Housing. Mask protects unit during construction. CAUTION Remove before installing Grille. IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: If the blower was unplugged, power must be disconnected (see page 2, WARNING item 2) before inserting motor plug into control assembly.
-
Page 7: Retrofit Installation
Page 7 XB90HC XB110HC Installation Guide Retrofit Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • Ruler • Tape to seal duct connections • Phillips screwdriver • Pencil • Existing rigid duct will require the addition of a short length of flexible duct •... - Page 8 Page 8 XB90HC XB110HC Installation Guide Retrofit Installation Remove Blower Assembly Set aside Blower Assembly Both sides Remove Wiring Panel Set aside Wiring Panel Set aside screw Insert Mounting Frame Remove screws from Mounting Frame Bend up and set aside...
- Page 9 Page 9 XB90HC XB110HC Installation Guide Retrofit Installation Secure Mounting Frame Screws set aside in Step 7 Snap-in Housing Pull existing wiring into Housing as it is inserted into Mounting Frame Attach Ducting and Duct Connector Screw from Parts Bag...
- Page 10 Page 10 XB90HC XB110HC Installation Guide Retrofit Installation Install Knockout Plate, Connect Wires and Install Wiring Panel • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag. • Connect wires as shown in wiring diagram.
- Page 11 Page 11 XB90HC XB110HC Installation Guide Retrofit Installation Insert and Secure Blower Assembly CAUTION IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: Power must be disconnected (see page 2, WARNING item 2) before inserting motor plug into control assembly. Screws from Parts Bag If ceiling repairs are needed, place Mask in Housing after Blower Assembly is secured.
-
Page 12: Warnings And Cautions
Page 12 XB90HC XB110HC Installation Guide WARNING Before servicing or cleaning unit, Cleaning and Maintenance switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means... -
Page 13: Service Parts
Fan or part thereof, to the extent Broan finds it to be covered by and in breach of this limited warranty. Broan will ship the repaired or replaced Fan or replacement parts to you at no charge. - Page 14 Page 14 XB90HC XB110HC Installation Guide 99045105C...
-
Page 15: Table Of Contents
LISEZ ET CONSERVEZ CES INSTRUCTIONS X1 | Ventilateur monovitesse À l’attention de l’installateur : laissez ce guide chez le client. avec détecteur d’humidité Enregistrez votre produit en ligne sur www.broan.ca/register.asp GUIDE D’INSTALLATION Table des matières Avertissements et mises en garde... -
Page 16: Avertissements Et Mises En Garde
Page 16 XB90HC XB110HC Guide d’installation AVERTISSEMENT ATTENTION POUR DIMINUER LE RISQUE D’INCENDIE, D’ÉLECTROCUTION OU Réservé exclusivement à la ventilation générale. Ne pas utiliser DE BLESSURE, RESPECTER LES PRÉCAUTIONS CI-DESSOUS : pour évacuer des matières ou des vapeurs dangereuses ou explosives. -
Page 17: Installation Dans Une Construction Neuve
Page 17 XB90HC XB110HC Guide d’installation Installation dans une construction neuve Outils nécessaires Matériaux nécessaires • Tournevis électrique avec embout Phillips • Conduit rond en métal de 6 po recommandé pour une meilleure performance. Du conduit différent est acceptable, au prix d’une performance inférieure. - Page 18 Page 18 XB90HC XB110HC Guide d’installation Installation dans une construction neuve Encliqueter et fixer le boîtier Mettre le boîtier en place entre les solives et pincer la glissière de chaque côté du cadre de montage pour verrouiller le boîtier en place.
- Page 19 Page 19 XB90HC XB110HC Guide d’installation Installation dans une construction neuve Raccorder les fils et installer la plaque de câblage • Acheminer les fils 120 V CA à l’emplacement de l’installation. • Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l’aide de connecteurs homologués UL.
- Page 20 Page 20 XB90HC XB110HC Guide d’installation Installation dans une construction neuve Mettre le masque et finir le plafond • Installer le matériau du plafond. • Découper autour du boîtier. Le masque protège l’appareil pendant les travaux . Retirer ATTENTION le masque avant d’installer la grille.
-
Page 21: Installation Lors De Rénovation
Page 21 XB90HC XB110HC Guide d’installation Installation lors de rénovation Outils nécessaires Matériaux nécessaires • Tournevis électrique avec embout Phillips • Ruban adhésif pour l’étanchéité des joints • Règle • Tournevis Phillips • Un conduit rigide existant nécessite l’ajout • Crayon •... - Page 22 Page 22 XB90HC XB110HC Guide d’installation Installation lors de rénovation Retirer l’ensemble ventilateur Mettre de côté l’ensemble ventilateur. Des deux côtés Retirer le panneau de branchement Mettre de côté le panneau de branchement Mettre de côté la vis Installer le...
- Page 23 Page 23 XB90HC XB110HC Guide d’installation Installation lors de rénovation Fixer le cadre de montage Vis conservées lors de l’étape 7 Encliqueter le boîtier Faire passer les fils existants dans le boîtier en insérant celui-ci dans le cadre de montage.
- Page 24 Page 24 XB90HC XB110HC Guide d’installation Installation lors de rénovation Installer la plaque de câblage, raccorder les fils et installer le panneau de branchement • Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l’aide de connecteurs homologués UL.
- Page 25 Page 25 XB90HC XB110HC Guide d’installation Installation lors de rénovation Insérer et fixer l’ensemble ventilateur ATTENTION POUR ÉVITER D’ENDOMMAGER LE MOTEUR/LA COMMANDE : L’alimentation doit être coupée avant d’insérer la fiche du moteur dans l’ensemble de commande (voir page 16, AVERTISSEMENT point 2).
-
Page 26: Fonctionnement
Page 26 XB90HC XB110HC Guide d’installation AVERTISSEMENT Avant toute intervention sur l’appareil ou nettoyage de celui-ci, couper l’alimentation électrique au tableau de distribution et verrouiller le dispositif de sectionnement pour empêcher toute remise sous tension accidentelle. S’il est impossible de verrouiller le dispositif de sectionnement, y fixer solidement et de manière... -
Page 27: Pièces De Rechange
à l’envoi à Broan du ventilateur ou des pièces. La présente garantie ne couvre pas (a) l’entretien ni les réparations normales, (b) l’usure normale, (c) les ventilateurs ou pièces détachées ayant été... - Page 28 Page 28 XB90HC XB110HC Guide d’installation 99045105C...
