Summary of Contents for Quadralite A1

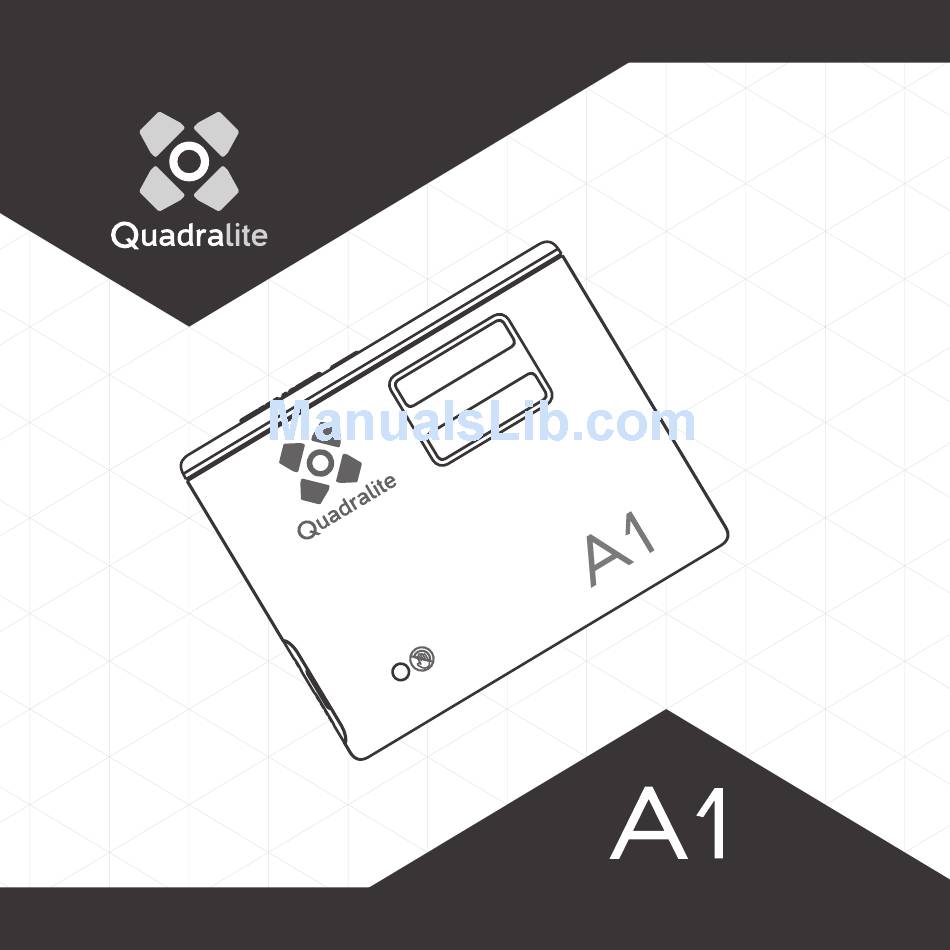

Page 1 Instruction Manual Instrukcja obsługi Instruction Manual...
Page 2: Foreword
A1 is equipped with 1W LED lamp and can be used as a small and portable light source for your smartphone, however this is not the most important feature of this unique device. First of all, A1 is a standalone 8Ws flash unit, that can be wireless synchronized with smartphone camera and this is a huge step-up.
Page 3: Safety
5s, iPhone 6s, iPhone 6s Plus, iPhone 7, iPhone 7 Plus. This list contains only tested models and not all iPhones. If your phone is not mentioned here self-test is highly recommended. Quadralite A1 is fully compatible with all Quadralite Navigator X and Godox X system devices. Safety To avoid the device damage and also threat to health of its users it is an obligation to read thoroughly the manual instruction and absolutely obey the rules included.
Page 4 protection for example left in a closed car in direct sunlight or close to high temperature sources could result in fire, damage of the cover or internal components. The device must not be used in highly dust conditions and when there is a risk of contact with flammable liquids and vapors.
Page 5: Table Of Contents
Flash Display Interface and Warranty Wireless Control Flash Mode A Mode: Auto Flash M Mode: Manual Flash Wireless Flash Shooting Setting the Communication Channel Setting the Communication Group A1 Flash Connects with Smartphone APP Operation Modeling Lamp - 04 -...
Page 6: Name Of Parts
Name of Parts Body Control Panel Flash Modeling Magnetic Surface Lamp 2.5mm Sync Cord Jack Type-C USB Port Light Sensor (auto-metering) Control Panel: 1. < >Power Switch 2. < >Test Button 3. <SET>Set Button 4. < >Modeling Lamp Button 5. Select Dial 6.
Page 7: Oled Display
Name of Parts OLED Display MODE A MODE M +0.0 A: Auto ﬂash M: Manual ﬂash Included Accessories (1) Flash (2) Paster*2 (3) Type-C USB Cord*1 - 06 -...
Page 8: Battery
Battery ● Features 1. This ﬂash unit uses non-detachable built-in Li-ion polymer battery which has long runtime. 2. It is reliably safe. The inner circuit is against overcharge, overdischarge, overcurrent, and short circuit. 3. Take only 1 hour (approx. 55 minutes) to fully charge the battery by charging through the Type-C USB port.
Page 9: Flash Display Interface
Flash Display Interface The display interfaces of A1 ﬂash are divided into two types: Main Interface: 2 pages The ﬁrst page displays: 1. Flash mode 2. Group 3. Power output (M mode) or ﬂash Page 1 exposure compensation value(A mode) 4.
Page 10: Wireless Control
Wireless Control Except for being a master unit, A1 ﬂash can also be a slave unit (receiver end): In the wireless transmission mode, A1 ﬂash will ﬁre ﬂashes and setting parameters according to Navigator X transmitter Set the channels and groups of A1 to the same as the master unit, and the parameters can be adjusted on the master unit.
Page 11: M Mode: Manual Flash
M Mode: Manual Flash 1. M mode setting Long press the <SET> Button for 2 seconds and enter setting interface. Press the <SET> Button in the MODE M MODE option and the cursor is blinking. Turn the Select Dial to choose M mode and press the <SET> Button to conﬁrm.
Page 12: Wireless Flash Shooting
APP. If the APP cannot be operated, A1 can only trigger the ﬂashes in the same channels. As a slave unit, A1 can receive the signals of Navigator X to ﬁre ﬂashes as well as adjusting parameters.
Page 13: Setting The Communication Group
2.5. Long press the <SET> Button for 2 seconds to back to the main interface. A1 Flash Connects with Smartphone 1. Turn on the A1 ﬂash.Long press the < > button and the Bluetooth ID will be displayed for 3 seconds.
Page 14: App Operation
Other device GDBA-4C60 GDBA-4C08 APP Operation Run Quadralite Photo App to use A1 as a wireless flash. Enter Camera section, frame the picture, choose focus spot and press shutter button to take photo with additional flash light from the A1.
Page 15: Modeling Lamp
ﬁre ﬂashes, the recycle time will be longer (max. 8s). And the over-temperature protection will relieve if stops ﬁring for 3 minutes. Comparison Chart of Over-Temperature Protection Times in M Mode (times in A mode are analyzed by A1) Power 1/1 1/2+0.7 1/2+0.3 1/2...
Page 16: Technical Data
Technical Data Model Quadralite A1 Compatible with Smartphone with installed Quadralite Photo App Flash Max energy output Guide number F-stop (@1m, 100ISO) 5.6 5/10 Color temperature 6000K±100K (@max energy) Energy range 5 f-stops (1/1 – 1/16) Max recycle time 2.8s...
Page 17 Weight 110g Quadralite A1 and Quadralite Photo App are compatible with following smartphones: iPhone 5s, iPhone 6s, iPhone 6s Plus, iPhone7, iPhone7 Plus. This list contains only tested models and not all iPhones. If your phone is not mentioned here self-test is highly recommended.
Page 18: Troubleshooting
Troubleshooting In case of any problems with A1 or when photos are not correctly exposed please refer to the below troubleshooting guide: When A1 device is not responding or working incorrectly please perform Restore Factory Setting procedure described in this manual on page 14.
Page 19: Firmware Upgrade
This ﬂash supports ﬁrmware upgrade through the USB port. Update information will be released on our ofﬁcial website. Upgrade Steps: 1. Use the Type-C USB cord to connect the A1 ﬂash to the computer. 2. Enter the forth page of A1’s setting page.
Page 20: Maintenance And Warranty
• By the time of writing this instruction manual Quadralite Photo App which is necessary to trigger A1 as smartphone flash is available only for iOS devices. Android versions will be available in the future. Check out www.quadralite.eu/a1 - 19 -...
Page 21 Rozwiązywanie problemów Akcesoria w zestawie Aktualizacja uaktualnienia Akumulator Gwarancja i użytkowanie Interfejs urządzenia Sterowanie bezprzewodowe Tryby pracy Tryb A: Automatyczny Tryb M: Manualny Wyzwalanie bezprzewodowe Ustawianie kanału komunikacji Ustawianie grupy Połączenie A1 ze smartfonem Obsługa Aplikacji Lampa modelująca - 20 -...
Page 22 świata fotografii na nowo. A1 jest wyposażony w lampę LED i może służyć jako przenośne źródło światła ale nie jest to najważniejsza cecha tego urządzenia. Przede wszystkim A1 to samodzielna lampa błyskowa o maksymalnej mocy 8Ws, która może być bezprzewodowo zsynchronizowana z aparatem smartfonu.
Page 23 Quadralite A1 jest w pełni kompatybilny z wszystkimi urządzeniami systemu Quadralite Navigator X i Godox X.. Quadralite A1 i Quadralite Photo App są zgodne z następującymi smartfonami: iPhone 5s, iPhone 6, iPhone 6s, iPhone 6s Plus, iPhone7, iPhone7 Plus, iPhone 8, iPhone Plus. Ta lista zawiera tylko modele przetestowane.
Page 24 Nie włączaj i nie używaj lampy jeśli doszło do uszkodzenia obudowy w skutek upadku lub uderzenia. Lampa przystosowana jest do pracy i przechowywania w suchych i dobrze wentylowanych pomieszczeniach zamkniętych. Przechowuj urządzenie w miejscu niedostępnym dla dzieci! Nie należy wyzwalać błysku w bezpośredniej bliskości oczu, gdyż może to doprowadzić do trwałego lub tymczasowego uszkodzenia narządu wzroku! Nie błyskaj lampą...
Page 25 Range Frequency Channels Budowa urządzenia Groups Compatible with Quadralite Thea LED panels Korpus Powering Power source 3.8V/1Ah Lithium-ion battery (built-in) Panel sterowania Battery capacity Miscellaneous Palnik Sync socket 2.5mm Jack błyskowy Cooling Passive Światło Display OLED Magnes modelujące Ready indicator...
Page 26 Budowa urządzenia Wyświetlacz OLED MODE A MODE M +0.0 A: Tryb automatyczny M: Tryb manualny Akcesoria w zestawie (1) Korpus lampy A1 (2) Łatka do mocowania (3) Przewód USB typu C magnetycznego x2 - 25 -...
Page 27 Akumulator ● Najważniejsze cechy: 1. Urządzenie wykorzystuje akumulator litowo-jonowy o pojemności 1000mAh charakteryzujący się wysoką wydajnością i długą żywotnością. 2. Urządzenie wyposażone jest w szereg zabezpieczeń gwarantujących bezpiecznie użytkowanie: zabezpieczenie przed przeładowaniem, przed nadmiernym rozładowaniem, nadprądowe ● i przeciwzwarciowe. 3. Czas ładowania akumulatora przy użyciu przewodu USB typu C (dostarczonego w zestawie) wynosi >1h.
Page 28 3. Energia błysku (tryb M) lub wartość Strona 1 kompensacji ekspozycji światła błyskowego (tryb A) Symbol ładowania (informuje o trwającym ładowaniu lampy) Model Quadralite A1 Kompatybilna z Photo App Strona 2 Na drugiej stronie wyświetlane są następujące informacje: 8 Ws 1. Kanał komunikacji radiowej 8,1 m 2.
Page 29 Sterowanie bezprzewodowe Quadralite A1 może być zarówno lampą wyzwalającą inne lampy (Master) jak i lampą wyzwalaną (Slave). Gdy uruchomiony jest tryb wyzwalania bezprzewodowego, ustawiony kanał komunikacji oraz grupa, lampa A1 może przyjmować polecenie z nadajnika Quadralite Navigator X lub innego kompatybilnego urządzenia, np. lamp serii Quadralite Stroboss.
Page 30 Tryb M: manualny 1. Uruchomienie trybu manualnego Długo naciśnij przycisk <SET> (2 sekundy) co pozwoli uruchomić interfejs ustawień. MODE M Ponownie naciśnij przycisk <SET> w opcji MODE, aby aktywować ustawienie trybu pracy (kursor zacznie migać). Obróć koło nastawcze aby wybrać tryb M i naciśnij przycisk <SET>, aby potwierdzić.
Page 31 Wyzwalanie bezprzewodowe Lampa A1 jest wyposażona w system Navigator X, który gwarantuje kompatybilność z innymi urządzeniami naszej marki. Jako lampa Master, A1 może kontrolować inne lampy błyskowe zgodne ze standardem Navigator X oraz oświetlenie ciągłe (panele z linii Quadralite Thea LED). Ich parametry pracy można regulować za pomocą aplikacji Quadralite Photo App, zainstalowanej na smartfonie.
Page 32 2.4.Naciśnij przycisk <SET>, aby potwierdzić. 2.5.Długie naciśnięcie przycisku <SET> (2 sekundy), powoduje powrót do głównego interfejsu. Połączenie lampy A1 ze Smartfonem 1. Włącz lampę A1.Naciśnij przycisk < >. Identyfikator Bluetooth wyświetli się przez 3 sekundy. 2. Wyszukaj "Quadralite Photo App" w serwisie AppStore.
Page 33 2. Wejdź w sekcję Lampa błyskowa lub LED, aby kontrolować błyski i diody LED bezprzewodowo. Użyj ulubionego aparatu, używając wyzwalacza Main Interface Navigator X, aby wykonać zdjęcie. Camera (Uwaga: A1 nie może być używany, gdy włączony jest aparat fotograficzny smartfonu). Flash - 32 -...
Page 34 Lampa modelująca Lampa A1 jest wyposażona w światło modelujące (pilotujące) LED o mocy 1W. Naciśnij przycisk < >, aby je włączyć/wyłączyć. Gdy poziom naładowania akumulatora jest niski lub gdy miga wskaźnik poziomu baterii, zarówno błysk jak i oświetlenie LED nie moze być...
Page 35 Dane techniczne A1 Model Quadralite A1 Kompatybilna z Photo App 8 Ws 8,1 m Temperatura barwowa 2,8 s Diody LED Temperatura barwowa Wbudowany Wbudowany Tryby Model Quadralite A1 - 34 -...
Page 36 Wymiary Quadralite A1 i Quadralite Photo App są zgodne z następującymi smartfonami: iPhone 5s, iPhone 6s, iPhone 6s Plus, iPhone7, iPhone7 Plus. Ta lista zawiera tylko modele przetestowane, ale nie wszystkie dostępne iPhony. Jeśli Twój telefon nie jest tu wymieniony, zalecamy przeprowadzić test we własnym zakresie.
Page 37 Rozwiązywanie problemów W przypadku problemów z urządzeniem A1 lub niewłaściwą ekspozycją zdjęć, odnieś się do poniższego przewodnika do rozwiązywania problemów: Jeśli urządzenie A1 nie reaguje lub działa niepoprawnie, wykonaj procedurę przywracania ustawień fabrycznych opisaną w tej instrukcji na stronie 14.
Page 38 Aktualizacja oprogramowania Oprogramowanie do lampy A1 aktualizuje się poprzez port USB. Informacje o aktualizacji zostaną udostępnione na naszej stronie internetowej: www.quadralite.eu. Kroki uaktualnienia: 1. Użyj kabla USB Typu-C, aby podłączyć lampę A1 do komputera. 2. Wejdź w czwartą stronę na urządzeniu A1.
Page 39 Producent zastrzega sobie prawo do zmian w produkcie bez uprzedzenia. • W momencie tworzenia niniejszej instrukcji obsługi dostępna jest jedynie wersja Quadralite Photo App do urządzeń z iOS. Wersja kompatybilna z systemem Android będzie dostępna w przyszłość. Więcej informacji na ten temat można znaleźć na stronie www.quadralite.eu/a1...
Page 40 Quadralite ul. Bonarka 11, 30-415 Kraków, POLAND www.quadralite.eu info@quadralite.eu /quadralite.lighting tel: +48 500 833 242 Made In China...
