Summary of Contents for Molpir RV1000P

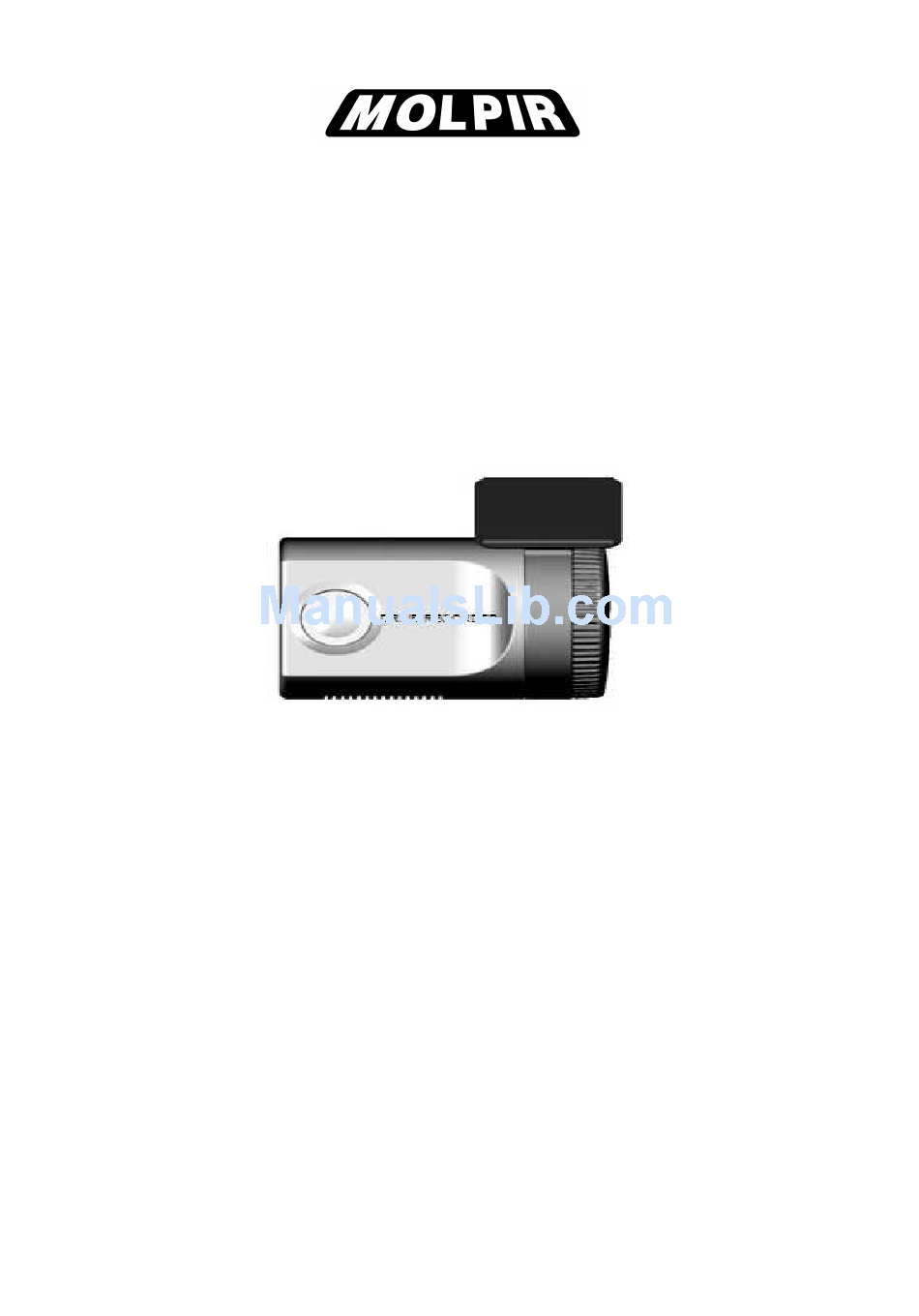

- Page 1 RV1000P Kamera záznamu kolíznych situácií Drive Recorder INŠTALAČNÁ PRÍRUČKA INSTALLATION MANUAL Objednacie číslo RV1000P Order number N_RV1000P_001_18052010_SK_EN...
- Page 2 2/19...
- Page 3 PROCES INŠTALÁCIE 1. Otvorte “My Computer” 2. Klik pravým na “SD card” a zvoľte [Open] 3. Dvojklik [SETU.EXE] 4. Zvoľte jazyk a nasledujte dialógové okno 5. Na ploche sa zobrazí ikona “PC Viewer” Odstránenie "PC Viewer" Otvorte „Control Panel“ Zvoľte [remove program] and odstráňte [PC Viewer (Built-In Type)] VLOŽENIE SD PAMÄŤOVEJ KARTY 1.
- Page 4 2. Spustite “PC Wiever” 3. Zvoľte [File] a potom kliknite „Select Data Folder“ prípadne [OPEN] [OPEN] button 4. Zvoľte SD pamäťovú kartu v okne výberu zložky. NAHRATIE SÚBORU 5. Vyberte so zoznamu myšou alebo zvoľte všetky pomocou [Check All]. Potom kliknite na [Load].
- Page 5 6. Zoznam udalostí sa zmení [PLAY LIST] viď nižšie PLAYBACK (PREHRÁVANIE) 7. Stlačte pre prehrávanie Dátum a čas GPS Speed G senzor údaje GPS údaje pred (15 sekúnd) po (5 sek.) Chytťe a posúvajte bielu zvislú čiaru pre zmenu pozície prehrávania. udalosť...
- Page 6 GOOGLE MAPA Trasa je zobrazená na Google mape v pravom dolnom rohu. Pre zobrazenie position Google mapy je potrebné nahrať GPS údaje videom. Trasa pri prehrávaní je označená na modro a pozícia pri prehrávaní je označená šípkou. Dvojklik na modrú pozíciu spustite prehrávanie videa.
- Page 7 8. Stlač pre zobrazenie multi obrazu 4x4 obrázky (miniatúry) Kliknutím na miniatúru zmeníte pozíciu prehrávania. 9. Klik na tlačidlo [Close] ukončí prehrávanie udalosti. Klik [Close] na ukončenie prehrávania udalosti. Okno [PLAY LIST] sa zmení na základný stav. Uloženie JPG a AVI súborov 10.
- Page 8 11. Prerušte prehrávanie a klinite na tlačidlo vytvoriť AVI súbor Tlačidlo vytvoriť AVI súbor Záloha udalosti / Log files 12. Kliknite [Backup Event/Log files] tlačidlo na zálohovanie súborov do PC. [Backup Event / Log files] tlačidlo Zvoľte [Event data] a [Log data] predtým ako kliknete [Backup Event/Log files] zoznam Event a Log budú...
- Page 9 Nastavenie Drive rekordéra 13. Kliknite [Setting Drive Recorder] tlačidlo pre nastavenie. [Setting Drive Recorder] tlačidlo UPOZORNENIE Pred inicializáciou zálohujte údaje z SD karty. Potom už nie je možné obnoviť staré údaje. Rozlíšenie 640 x 480(vysoké), 640 x 240, 320 x 240(nízke) Obrazová...
- Page 10 Informácie o produkte 14. Stlačte tlačidlo [About] na zobrazenie informácii o produkte. Tlačidlo info PREHRÁVANIE LOG FILE 15. Zvoľte [LOG] okno a potom vyberte log zo zoznamu myšou alebo tlačidlom [Check All] vyberte všetky. Nakoniec stlačte tlačidlo [Load]. Vyhľadávanie Log dáta sa nahrávajú počas celej doby, aj keď nenastane žiadna udalosť.
- Page 11 11/19...
-
Page 12: Installing Procedures
INSTALLING PROCEDURES 6. Open the “My Computer” 7. Right-click the “SD card” drive and select [Open] 8. Double click [SETU.EXE] 9. Select the language and then follow the dialog box 10.The “PC Viewer” icon will be displayed on your desktop Open the „Control Panel“... -
Page 13: File Loading
17. Run “PC Wiever” 18. Select [File] and then click „Select Data Folder“ or Click [OPEN] button [OPEN] button 19. Select SD memory card folder at the folder select window FILE LOADING 20. Check the event from the event list using mouse or click [Check All] button. Then click [Load] button Load Button 13/19... - Page 14 21. The event list will be changed [PLAY LIST] as below, PLAYBACK 22. Click button for playback Date & Time GPS Speed G sensor data GPS location data Before 15 seconds After 5sec Drag & Move the white line to move the playback position Event Playback buttons...
-
Page 15: Google Map
GOOGLE MAP The route are on the Google map at lower right corner of software. To see the route & position on the Google map, the GPS data should be recorded with video Playback position is the arrow mark on the map. And blue mark is the route Double click the blue mark then video playback position... - Page 16 23. Click button for 4x4 multi view (Thumb-nail function) Click the thumb-nail image to change the playback position 24. Click [Close] button to quit the event playback Click [Close] to finish the event playback. Then the [PLAY LIST] window will be changed to the initial status Save JPG file &...
- Page 17 26. Pause the playback and click save image button to make JPG file Save AVI file button Backup Event / Log files 27. Click [Backup Event/Log files] button to backup the files to the PC [Backup Event / Log files] button Load [Event data] and load [Log data] first, before click the [Backup Event/Log files] button.
- Page 18 Setting Drive Recorder 28. Click [Setting Drive Recorder] button for setup [Setting Drive Recorder] button CAUTION Backup the SD data first, before click initialize SD memory card button. One it done, cannot recover the old data Image Resolution 640 x 480(Hight), 640 x 240, 320 x 240(Low) Frame Rate 30 means real-time recording Hight (Large file size, but good picture quality)
-
Page 19: Log File Playback
Product Information 29. Click [About] button to check the product information About Button LOG FILE PLAYBACK 30. Select [LOG] windows and then check the log from the log list using mouse or click [Check All] button. Then click [Load] button Search button Log data will be recorded during driving even though there are no event.
