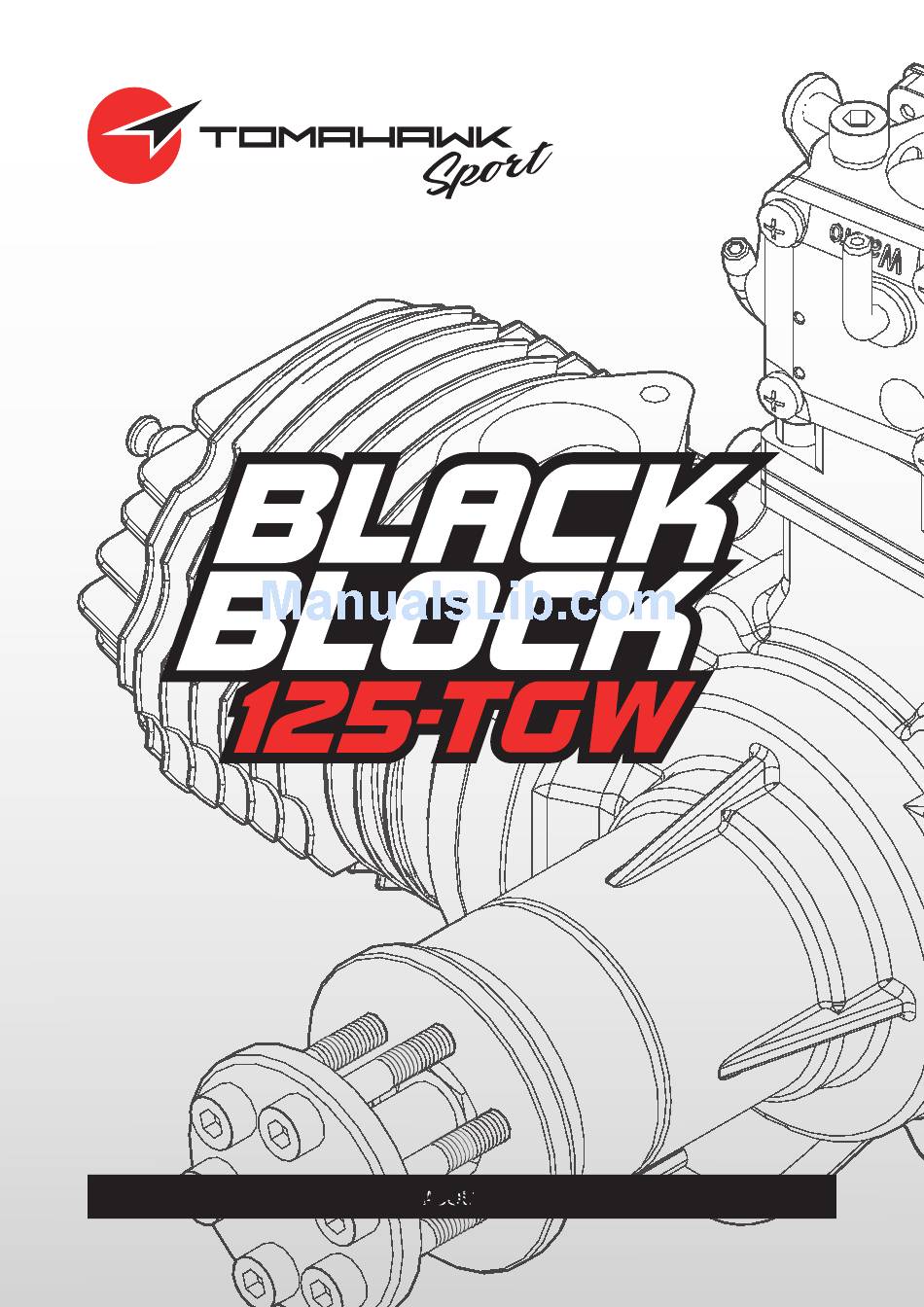

- Page 1 40200 | BLACK BLOCK 125-TGW GASOLINE ENGINE | INSTRUCTION MANUAL...
- Page 2 CONTAKT DECLARATION OF CONFIRMITY This product complies with the essential pro- tection requirements of EU directives regarding electromagnetic compatibility. A Declaration of Conformity is available. Tomahawk Aviation GmbH Auenland 8 25336 Klein Nordende Germany authorized Managing Director: Andreas Och www.tomahawk-aviation.com contact@tomahawk-aviation.com...
-
Page 3: Installing The Engine
ENGLISH INTRODUCTION Congratulations on your purchase of one of the exciting new engines in the Tomahawk Sport gas engine series. All of the gas engines have been painstakingly designed and tested to ensure a hassle-free experience without giving away anything in expected performance or durability. This manual, when read and followed, will guide you through the simple steps to your success. - Page 4 ENGLISH CONNECTING THE THROTTLE LINKAGE Use the provided ball-link to attach the throttle linka ge to the throttle arm on the carburetor. Power ON the transmitter and receiver. Move the throttle stick and throttle trim to center. Place the servo arm on the throttle servo so the arm is perpendicular (90°) to the throttle linkage.
-
Page 5: Engine Break-In
ENGLISH FUEL This engine requires a mix of 32:1 gas to oil ratio for break-in and normal operation. To properly mix the fuel, add 4.0 oz of high quality 2-stroke oil to one gallon (or 32 mL of oil to one liter) of 87–93 octane fuel. -
Page 6: Troubleshooting Guide
If the engine cannot be turned over easily: • A possible cause is the piston is seized in the piston, please contact Tomahawk Aviation cylinder: loosen and unscrew the muffler Customer Support for more information. bolts. Visually inspect the piston and cylin- Repair of a seized piston/cylinder is mecha- der through the exhaust port. -
Page 7: Specifications
ENGLISH SPECIFICATIONS Spark Plug Cap Engine Mount Dimension Ø 29.00mm 69.0mm 93.0mm Propeller Bolt Dimension 162.0mm 88.0mm Disp 123cc (7,63 cu in) Bore 46.0 mm (1.80 in) Stroke 37.0 mm (1.50 in) Cylinder Nikasil plated Aluminum Plug Type CM-6 Engine Weight 2682 g (94.6 oz) Muffler Threads Baseline Needle Settings... -
Page 8: Exploded View
ENGLISH EXPLODED VIEW... -
Page 9: Parts List
ENGLISH PARTS LIST Description Part Number Walbro Carburetor 125-TGW 40201 Prop Washer & Screws 125-TGW 40202 Prop Bolt Set (4) M5 x 45 62-SGW/125-TGW 40104 Prop Driver Ret Bolt 125-TGW 40204 Prop Driver with Key 125-TGW 40205 Iginition System 125-TGW 40206 Crankcase (Fr &... - Page 10 Ihres Produkts. KONTAKT KONFORMITÄTSERKLÄRUNG Dieses Produkt entspricht den wesentlichen Schutzanforderungen gemäß den EU-Richtlinien zur elektromagnetischen Verträglichkeit. Eine Konformitätserklärung liegt vor. Tomahawk Aviation GmbH Auenland 8 25336 Klein Nordende Deutschland vertretungsberechtigter Geschäftsführer: Andreas Och www.tomahawk-aviation.com contact@tomahawk-aviation.com +49 -7302 782 182...
-
Page 11: Einbau Des Motors
DEUTSCH EINLEITUNG Herzlichen Glückwunsch zum Kauf dieses neuen 125-TGW Benzinmotors von Tomahawk Sport. Jeder dieser Motoren wurde sorgfältigst entwickelt und getestet um ihnen viele Jahre sorgenfreien Betrieb und Zuverlässigkeit zu bieten. In dieser Anleitung finden Sie alle notwendigen Informatio- nen zum erfolgreichen Betrieb. - Page 12 DEUTSCH VERBINDUNG DES GASGESTÄNGES 1. Verwenden Sie den Kugelkopf um das Gasgestänge am Vergaser anzuschließen. Schalten Sie den Sender und Empfänger ein. Bringen Sie den Gashebel und die Gastrimmung in die Mitte. Setzen Sie den Servoarm auf das Gasservo auf, so dass der Arm rechtwinklig (90°) zum Gasgestänge ist.
-
Page 13: Einlaufen Des Motors
DEUTSCH KRAFTSTOFF Zum Betrieb und Einlaufen-lassen des Motors ist ein Gemisch von 1:32 Benzin zu Öl erforderlich. Um dieses Gemisch herzustellen mischen Sie auf einen Liter 87 bis 93 Oktan Benzin 32ml qualitativ hochwertiges 2 Takt Öl. Wir haben unsere Tests mit Red Line 2 Takt Öl durchgeführt, andere qualitativ hochwertige Öle sind ebenfalls dazu geeignet. -
Page 14: Problemlösungen
(verklemmter Kolben) im Zylinder tieren Sie bitte den technischen Service von sein. Lösen Sie die Schalldämpferschrauben. Tomahawk Aviation für weitere Informatio- Überprüfen Sie dann visuell den Zylinder nen. Versuchen Sie bitte nicht den Kolben- und Kolben durch den Auslass. Wenn Sie... -
Page 15: Spezifikationen
DEUTSCH SPEZIFIKATIONEN Zündkerzenstecker Motorhal- terungsab- messungen Ø 29.00mm 69.0mm 93.0mm Maße Propellerbolzen 162.0mm 88.0mm Hubraum 123cc (7,63 cu in) Bohrung 46.0 mm (1.80 in) 37.0 mm (1.50 in) Zylinder Nikasil beschichtetes Aluminium Kerzentyp CM-6 Motorgewicht 2682 g (94.6 oz) Schalldämpfergewinde Vergasergrundeinstellungen Vollgasnadel 1,5 Umdrehungen raus Leerlaufnadel 1,75 Umdrehungen raus... - Page 16 DEUTSCH EXPLOSIONSZEICHNUNG...
- Page 17 DEUTSCH TEILELISTE Description Part Number Walbro Vergaser 125-TGW 40201 Propeller Unterlegscheibe & Schrauben 125-TGW 40202 Prop Schrauben Set (4) M5 x 45 62-SGW/125-TGW 40104 Propeller Mitnehmer Bolzen 125-TGW 40204 Propeller Mitnehmer & Zapfen 125-TGW 40205 Zündsystem 125-TGW 40206 Kurbelwellengehäuse (v/h) mit Lagern 125-TGW 40207 Kurbelwellenzapfen (2 Stk) 125-TGW 40208...
- Page 18 NOTICE / NOTIZEN...
- Page 19 NOTICE / NOTIZEN...
- Page 20 2017 | Tomahawk Aviati on GmbH | Auenland 8, 25336 |Klein Nordende...
