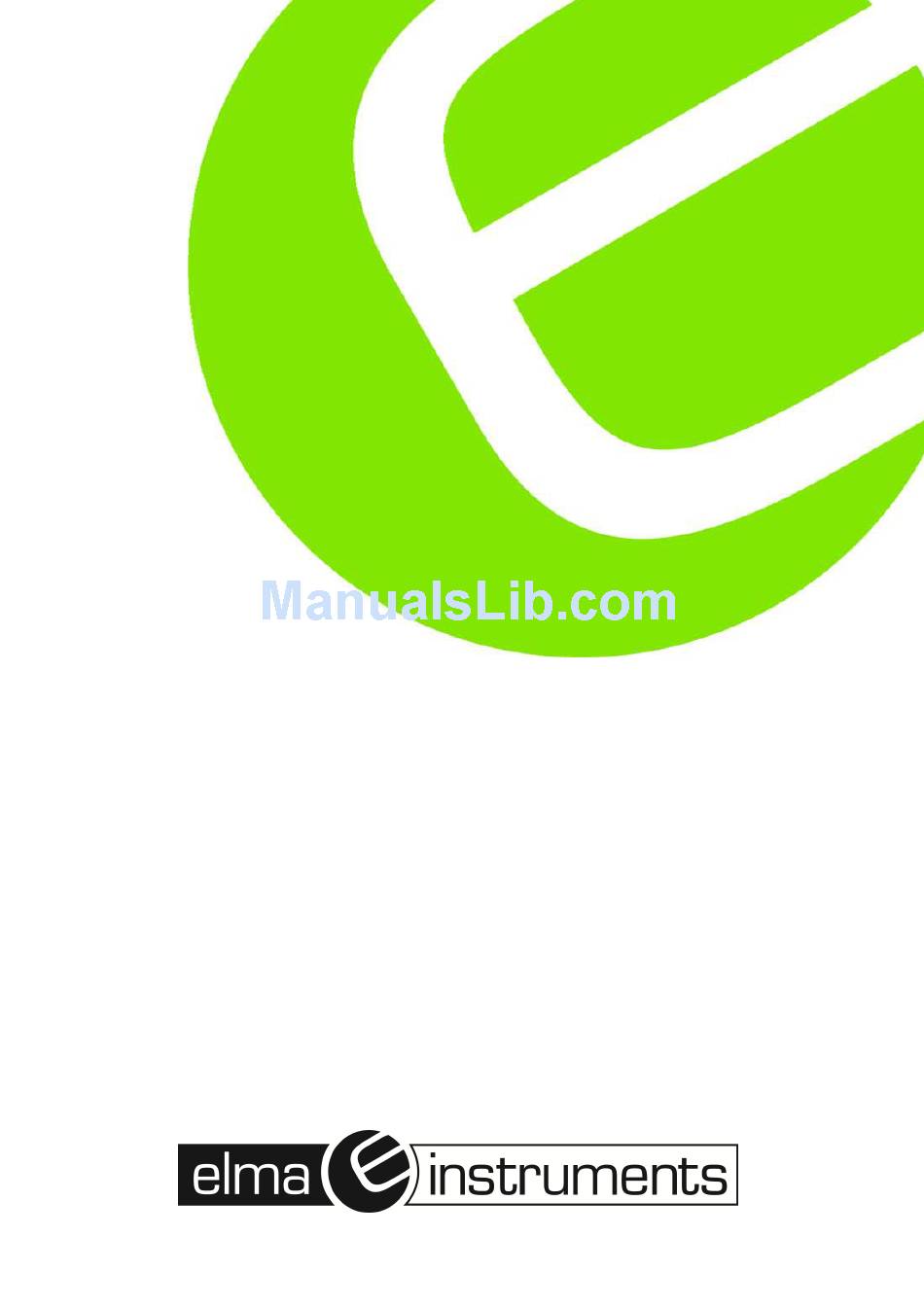

- Page 1 Elma DT 178A Dansk/norsk manual Side 3 - 9 Svensk manual Sida 10 - 17 English usermanual Page 18 – 21 DK: 63 98 206 730 SE: 42 001 25 NO: 80 626 77 EAN: 5706445840335...
-
Page 2: Table Of Contents
Indhold Dansk/Norsk manual ......................3 Sikkerhedsinformation ...................... 3 Funktionsbeskrivelse ......................3 Specifikationer ........................4 Produktbeskrivelse ......................4 LED indikering ........................5 Funktionsbeskrivelse ......................5 Installationsinstruktioner ....................6 Vær opmærksom på følgende ..................6 Installering og brug af softwaren ..................7 Svensk manual ......................... -
Page 3: Dansk/Norsk Manual
Overholder EMC. Funktionsbeskrivelse Elma DT 178A er produceret til at kunne optage accelerationsdata fra chok og vibrationer. Loggeren vil optage og tidsbestemme 3 akse vibrationer samt peaks, så man derved kan få et overblik over disse forhold – ud fra en given periode. Loggeren er især brugbar i følgende applikationer: Transport- og shippingindustrien, til bygningsvibrationer,... -
Page 4: Specifikationer
Elma DT 178A side 4 Specifikationer Accelerationssensor: MEMS Halvleder. Accelerationsområde: ±18g. Accelerationsopløsning: 0,00625g. Kalibreret nøjagtighed: ±0,5g. Frekvensområde: 0Hz – 60Hz. Datahukommelse: 4Mbit FLASH kort (85764 Peak accelerationssamples Dataformat: Tidsstemplet peak acceleration, gennemsnit og peak vektor sum. Samplingsområde: 1 sek. – 24 timer. -
Page 5: Led Indikering
- Loggerhukommelse er fuld Funktionsbeskrivelse 1. Opsæt Elma DT178A i softwaren (Installation af denne beskrives senere i vejledningen på side 7) – inden brug. 2. Hvis loggeren sættes op til at starte manuelt, skal man trykke på den sorte trykknap i 2 sek. -
Page 6: Installationsinstruktioner
– forudsat at overfladen er magnetisk. Vær opmærksom på følgende 1. Brug og opbevar aldrig Elma DT178A i høje temperaturer- og fugtighed. 2. Hvis ikke loggeren anvendes over en længere periode, anbefales det at man tager batteriet ud, for at undgå batterilækage i loggeren. -
Page 7: Installering Og Brug Af Softwaren
Elma DT 178A side 7 Installering og brug af softwaren 1. Start Windows. 2. Installation af software skal udføres før loggeren isættes USB port. 3. Isæt den medfølgende CD-Rom. 4. Kør ”Setupguide.exe” (Denne burde fremkomme automatisk efter et kort øjeblik) installationsprogrammet. - Page 8 Sørg altid for at der er nok batterikapacitet på dit batteri – inden du påbegynder logning. 7. Download data for at kunne få logningen over på din PC: A. Tilslut Elma DT 178A til din PC i USB porten. B. Åben datalogger softwareprogrammet.
-
Page 9: Side
Elma DT 178A side 9 8. Tryk på , hvis du ønsker at set Realtids (Nuværende) målinger fra loggeren. (Sebillede). Sæt først ”Sampling Rate” og derefter ”Sample data points”, inden man starter aflæsningen. 9. Aflæsning for FFT analyse . Klik på... -
Page 10: Svensk Manual
Följerr EMC. Funktionsbeskrivning Elma DT 178A är producerat för att kunna uppta accelerationsdata från stötar och vibrationer. Loggaren upptar tidsbestämmer 3-axligt vibrationer samt toppar, så man därmed kan få en överblick över dessa förhållanden – utifrån en given period. Loggaren är särskilt användbar i följande applikationer: Transport- och shippingindustrin, till... -
Page 11: Specifikationer
Elma DT 178A side 11 Specifikationer Accelerationssensor: MEMS Halvledare. Accelerationsområde: ±18g. Accelerationsupplösning: 0,00625g. Kalibrerad noggrannhet: ±0,5g. Frekvensområde: 0Hz – 60Hz. Dataminne: 4Mbit FLASH kort (85764 Peak accelerationssamples Dataformat: Tidsstämplad peak acceleration, genomsnitt och peak vektor summa. Samplingsområde: 1 sek. – 24 timmar. -
Page 12: Led-Indikering
⊙ ⊙ ⊙ ⊙ - Loggerminnet är fullt Funktionsbeskrivning 12. Ställ in Elma DT178A i programvaran (Installation av denna beskrivs senare i manualen) – innan användning. 13. Om loggaren ställs in att starta manuellt, skall man trycka på den svarta tryckknappen i 2 sek. -
Page 13: Installationsinstruktioner
Elma DT 178A side 13 19. Om loggaren är i manuell funktion och man önskar att stoppa loggningen, skall man trycka och hålla in tryckknappen i 2 sek. tills den röda LED blinkar 4 gånger i följd. Om loggaren är i automatisk funktion, stoppar den automatiskt när man laddar ner data. -
Page 14: Var Uppmärksam På Följande
14 Var uppmärksam på följande 7. Använd och förvara aldrig Elma DT178A i höga temperaturer och fuktighet. 8. Om inte loggaren används under en längre period, rekommenderas det att man tar ur batteriet, för att undvika batteriläckage i loggaren. - Page 15 Se alltid till att det är nog batterikapacitet på ditt batteri – innan du startar en loggning. 17. Ladda ner data för att kunna få över loggningen på din PC: E. Anslut Elma DT 178A till din PC i USB-porten. F. Öppna datalogger programvaran.
- Page 16 Elma DT 178A side 16 Vid en lyckad nedladdning visas en bild som nedan. 18. Tryck på , om du önskar att se Realtids (Nuvarande) mätningar från loggaren. (Se nedanstående bild). Ställ först in ”Sampling Rate” och sedan ”Sample data points”, innan du startar avläsningen.
- Page 17 Elma DT 178A side 17 Klicka på för att visa frekvensdomängrafen. Programvaran beräknar realtidsdata med hjälp ac FFT från 0-256Hz. 20. Använd eventuellt ”HELP” funktionen, om du önskar hjälp att använda instrument och/eller programvara.
-
Page 18: English Usermanual
Elma DT 178A side 18 English usermanual Safety information Read the following safety information carefully before attempting to operate or service the meter. Use the meter only as specified in this manual： • Environment conditions ① Altitude lower than 2000 meters ②... -
Page 19: Name Of Parts And Positions
Elma DT 178A side 19 Sampling Rate: 1 second to 24 hours Power: 3.6V battery, specs:14250 or 1/2AAA Power Consumption: 1mA (average) recording, <15µA idle Battery Life: About 1000 hours Computer Interface: USB Operation temperature and humidity: 0°C ~40°C, 10%RH~90%RH Storage temperature and humidity: -10°C ~+60°C, 10%RH~75%RH... -
Page 20: Operating Instructions
Elma DT 178A side 20 Operating instructions 1. Setup the DataLogger by software before use it. 2. Under the Manual mode, press and hold the button for 2s, DataLogger start to measure, and LED indicates the function at the same time.( see LED FLASH INDICATION for details.) -
Page 21: Notice
Elma DT 178A side 21 Notice 1. Do not store or operate the instrument at high temperature and high humidity environment. 2. When not in use for long time, please take out the battery to avoid battery liquid leakage and cautery on the instrument 3. - Page 22 Elma DT 178A side 22 • The LED Flash Cycle Setup field can be set 10s/20s/30s by the user depending on the requirement. By selecting “No Light” option, there will be no flash there by increase the battery life. • The DATA LOGGER Record Mode can be set as Normal and Motion Detection.
- Page 23 Elma DT 178A side 23 7. Run,Click icon to read real-time data from the DATA LOGGER. First,Setup the sampling rate and sample data points,then click RUN to start reading. 8. Reading for FFT Analysis Click icon to read real-time spectral data for FFT analysis.
- Page 24 TG: 22052013, ver 1.
