3Doodler PRO User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Getting the most out of your
Holen Sie das Meiste heraus
aus Ihrem
®
(Included JetPack
manual and Nozzle Set manual)
®
(Manuel inclus de JetPack
et manuel de Nozzle Set)
Hello! Bienvenue!
EN
Please do not throw these instructions away.
(We worked really hard to make sure they were as useful and
readable as possible!)
FR
Merci de ne pas jeter ces instructions.
(Nous avons fait en sorte qu'elles soient aussi utiles et
compréhensibles que possible!)
3DoodlerPRO.com
Revised: May 19, 2017
A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3Doodler PRO and is the answer not in the manual?

Questions and answers

Summary of Contents for 3Doodler PRO 3Doodler PRO

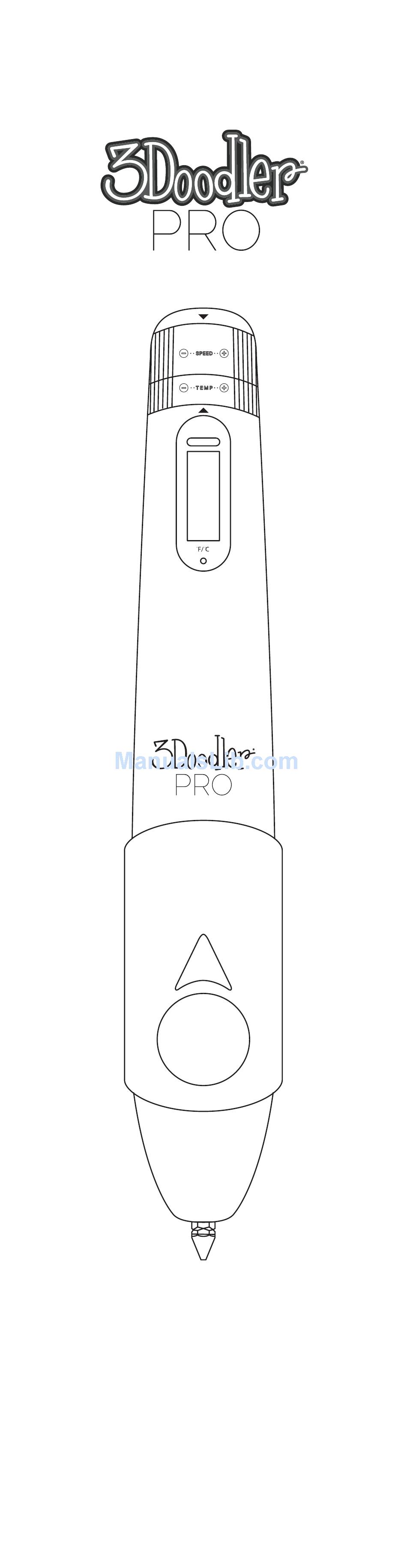

  • Page 1 Getting the most out of your Holen Sie das Meiste heraus aus Ihrem ® (Included JetPack manual and Nozzle Set manual) ® (Manuel inclus de JetPack et manuel de Nozzle Set) Hello! Bienvenue! Please do not throw these instructions away. (We worked really hard to make sure they were as useful and readable as possible!) Merci de ne pas jeter ces instructions.

  • Page 2: Section 1: Warnings

    Disposal of this product ® At the end of your 3Doodler PRO’s life (and that of the JetPack please do not dispose of it in your general household waste. In order to prevent possible harm to the environment or human...

  • Page 3: Section 2: Getting Started With 3Doodler Pro

    Reverse Button How it Works: The 3Doodler PRO melts Plastic and uses a motor and gears (Drive Gear) to push it through the Pen’s hot end (Nozzle) in a thin line. This process is called extruding or extrusion, and we will refer to it throughout this User Manual.
  • Page 4 Step 2: Load and extrude Plastic Select one strand of ABS Refer to the Materials Snapshot (MATTE) Plastic (provided in and set the 3Doodler PRO to your 3Doodler PRO box). the correct ABS temperature and speed settings (200ºC-240ºC / 3-6). Also turn on the Fan Speed Switch on HI.
  • Page 5 Press the Extrusion button once to stop extruding. NOTE: When Doodling, use the fan to control how fast or slow the Material hardens. For quicker hardening, set the fan to HI (increasing air flow). For slower hardening, set the fan to MED or LO (decreasing air flow).
  • Page 6 Well done! You just Doodled in the air! This is a crucial stepping stone to making all kinds of wonderful three dimensional objects with your 3Doodler PRO. Step 5: Doodle Even More! For further guides, projects and inspiration, please refer to: YouTube videos: Cube https://www.youtube.com/watch?v=Cl6QNlPwjuc...
  • Page 7 After removing a Material strand from the 3Doodler PRO, cut and remove any partially melted material at the end of your strand before re-feeding it into the 3Doodler PRO. This will reduce blockages and clogging issues. NOTE: inches Material strands that are shorter than 6.5 inches cannot be reversed.

  • Page 8: Step 8: Power Down

    OFF. cool completely before storing. NOTE: After 10 minutes of inactivity, the 3Doodler PRO’s heating system will automatically power down. You will need to press the Extrusion Button OR toggle the Power Switch OFF and then ON again to continue use.

  • Page 9: Section 3: Tips And Best Practices

    3Doodler. This will reduce blockages or clogging issues. Reverse and remove Material correctly • DO NOT pull Strand from the back of the 3Doodler PRO other than as directed. BLUE Light Flashing BLUE With the Pen set to the...

  • Page 10: Section 4: Tools (Provided In Box)

    SECTION 4: TOOLS (PROVIDED IN BOX) Before showing you how to troubleshoot issues with your 3Doodler PRO, we want to introduce you to three handy tools provided in your box: Thick Unblocking Tool Used for pushing short pieces of Plastic from...

  • Page 11: Section 5: Nozzle Set Manual

    SWAPPING NOZZLES Step 1: Plug in your 3Doodler PRO (A), set the power switch to ON, and wait for the LED light to turn BLUE (HI). Set the temperature to (180°C/ 356°F).
  • Page 12 • Smooth out rough spots or edges • Remove excess material from your Doodle • Create contours or textures Step 4: Turn off the 3Doodler PRO and allow it to cool (for approximately five minutes) before removing the Smoothing Tool.

  • Page 13: Section 6: Jetpack

    ® by overheating. Do not store or locate this device next to your 3Doodler PRO while your 3Doodler PRO is on or hot. Do not, under any circumstances, touch this device with the nozzle of your 3Doodler. Doing so may result in product damage, excess heat, toxic fumes, fire, or explosion.

  • Page 14: Product Information

    3Doodler PRO for which this JetPack ® is designed. Manufacturer will not...

  • Page 15: Section 7: Troubleshooting

    NOTE: If you have a spare power adapter around the house please use it to test your 3Doodler PRO. This will help determine if the problem is with your 3Doodler PRO or with the Power Adapter (5v2amp) provided in the box.
  • Page 16 It is possible that the Strand is either too short to reverse all the way out of your 3Doodler PRO, or that the Strand has moved past the Pen’s Drive Gear system. Strand reversed, but too short to take out and no longer in contact with the Drive Gear.
  • Page 17 Unblocking Tool 8. My Pen won’t heat up! (light stays red). ECIFICATIONS ut Power: 6W ut Voltage: 5V It takes around 60-90 seconds for your Pen to heat up. If, after Voltage: 5V that time, the Pen still does not heat up and the LIGHT remains RED, turn the Pen OFF and ON and try again.
  • Page 19 Bienvenue #WhatWillYouCreate?

  • Page 20: Recyclage Du Produit

    USAGE RÉSERVÉ AUX ADULTES. TENIR HORS DE PORTÉE DES ENFANTS. Recyclage du produit Lorsque votre 3Doodler PRO arrive en fin de vie, NE PAS jeter avec les ordures ménagères. Pour éviter toute atteinte à l’environnement, à la santé humaine et afin de lutter contre l’élimination incontrôlée des déchets, merci de recycler de façon responsable pour...
  • Page 21 Nous avons créé ce manuel comme un guide étape par étape pour vous accompagner dans l’utilisation de votre 3Doodler PRO et de ses caractéristiques. Une fois que vous êtes à l’aise avec ces étapes, vous serez en mesure de dessiner avec confiance. Sauter des étapes peut diminuer votre plaisir d’utilisation du...
  • Page 22 Étape 1 : Active ton 3Doodler PRO, puis dessine avec ABS Port d’adaptateur Secteur Branche le stylo 3Doodler PRO. Fais coulisser le commutateur de la vitesse de rotation du ventilateur sur HI. Comment régler la température et la vitesse sur le 3Doodler PRO Pour augmenter la température...
  • Page 23 10-15 secs Enfonce en douceur le Au bout de 10 à 15 secondes, Plastique dans le port de le Plastique commence à chargement du Filament s’extruder de la buse. Le Plastique extrudé durcit au jusqu’à ce que tu sentes que la mèche a traversé...
  • Page 24 Etape 4: Dessiner en 3D! Lire toutes les étapes précédentes avant de commencer cette section, qui va vous enseigner comment dessiner verticalement. 1.5 in À l’aide du triangle à plat sur la Soulève le Stylo, puis détache le page, extrude le Matériau sur Matériau du papier et déplace- un angle du triangle jusqu’à...
  • Page 25 NOTE: inches Les mèches de Matériau inférieures à 6,5 pouces ne peuvent être inversées. Tu dois l’alimenter jusqu’au bout à travers ton 3Doodler PRO, puis l’utiliser. o C ( o F) * DIRECTIVES RELATIVES SPEED À L’UTILISATION DES MATÉRIAUX (Lorsque tu utilises du PLA, règle toujours le...

  • Page 26: Étape 8 : Mise Hors Tension

    Off (Marche/Arrêt) sur OFF. ranger. REMARQUE: NOTE: Après 10 minutes d’inactivité, le système de chauffe du 3Doodler PRO va se couper automatiquement. Appuyer une fois sur le bouton Rapide OU basculer l’interrupteur sur OFF puis ON pour continuer à l’utiliser. FAIRE UNE PAUSE: Nous recommandons d’éteindre et de laisser le 3Doodler PRO...
  • Page 27 Filament avant de le réutiliser dans le 3Doodler. Ceci permet de reduire les blocages et les bouchons. Retirer le filament correctement. • Laisser le 3Doodler PRO éteint après 2 heures d’utilisation continue. 30 minutes de repos doivent être assez. Lumière Lumière BLEUE BLEUE...
  • Page 28 Stylo. JetPack Un bloc d’alimentation portatif qui te donne la liberté d’utiliser ton 3Doodler PRO en déplacement. Mince Outil de Ensemble de déblocage buses Sert à enfoncer des morceaux de Plastique Sert à...
  • Page 29 Toujours s’assurer que le 3Doodler PRO est chaud, avec la LED bleu ou verte allumée. Réglez la température à (180 ° C / 356 ° F). Essayer de retirer la buse lorsque le 3Doodler est froid pourra l’endommager de manière permanente.
  • Page 30 • Lisser les rebords et les irrégularités • Retirer l’excès de matériau du 3Dessin • Créer des contours et des textures Etape 4 : Eteindre le 3Doodler PRO et lui laisser le temps de refroidir (pendant approximativement 5 minutes) avant de retirer l’Outil de Finition...
  • Page 31 3Doodler PRO lorsque le 3Doodler PRO est allumé ou chaud. Ne pas, sous aucune circonstance, toucher cet équipement avec la pointe du 3Doodler PRO. Cela pourrait engendrer des dommages sur le produit, une chaleur excessive, des émanations de fumées toxiques, un incendie ou une explosion.

  • Page 32: Informations Du Produit

    à l’utilisation, intentionnelle ou non et appropriée ou non, du JetPack™ conjointement avec tout appareil ou accessoire autre que le 3Doodler PRO. Si vous êtes responsable de l’utilisation du JetPack™ avec un appareil inapproprié et si des dommages résultent d’une telle utilisation, vous...

  • Page 33: Section 7: Depannage

    A. Le chargeur est-il branché sur une prise qui fonctionne? NOTE: Si vous avez un autre adaptateur de rechange chez vous, utilisez-le pour tester votre 3Doodler PRO. Ceci va déterminer si le problème vient du 3Doodler PRO ou du cable d’alimentation. B. L’embout du cable C.
  • Page 34 Il est possible que le filament soit trop court pour le retirer entièrement de votre 3Doodler PRO ou que le filament soit déjà inséré dans l’engrenage du Stylo. Vous serez capable d’identifer ces problèmes en regardant sous le Capot de Maintenance.
  • Page 35 8. Mon stylo ne chauffe pas! (la LED reste rouge). Cela prend environ 60 à 90 secondes à votre Stylo pour chauffer. Si, après ce temps, le Stylo ne chauffe toujours pas et la LED reste rouge éteindre le Stylo et réessayer. Si le Stylo ne fonctionne toujours pas, merci de nous contacter à...
  • Page 36 SECTION 5: STENCILS SECTION 5: POCHOIRS Eiffel Tower/ Tour Eiffel...
  • Page 38 Glasses/ Lunettes...
