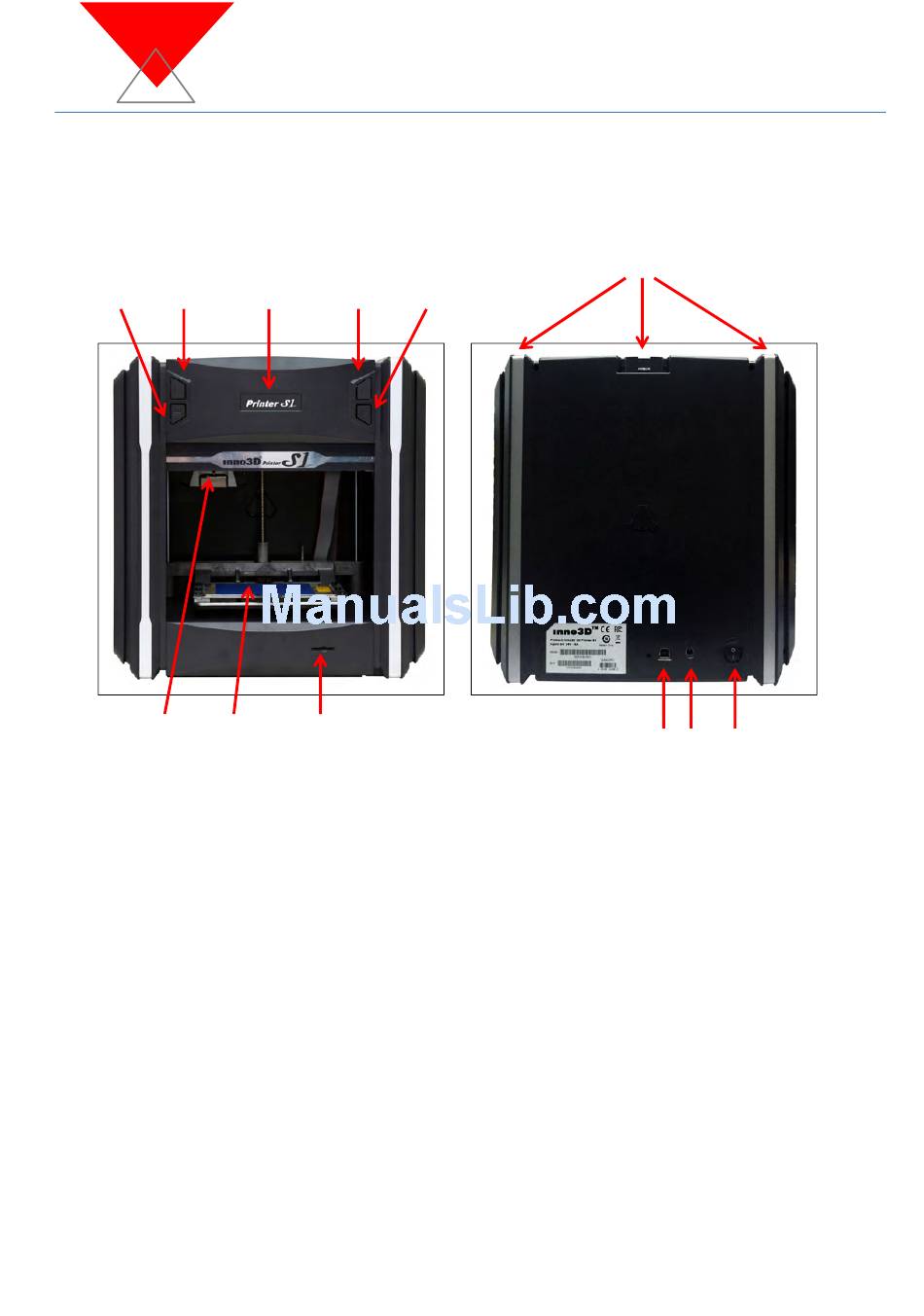

Inno3D 3D Printer S1 – Cubic Design Mini 3D Printer
User Manual


5
4











8
7


1.
Print Button

2.
Filament Change Button
3.
Message / Status OLED display

4.
SD-Card insertion indicator

5.
PC Connection indicator
6.
SD-Card Slot

7.
Detachable Print Platform
8.
Extruder

9.
USB Cable connector

10. Power Cable connector
11. 3D Printer Main Power Switch

12. Filament Mount Holes





3
1
2
6

Inno3D 3D Printer S1 – User Guide Rev 1.0
12

P/N: 60601 Rev 1.0 Jan 2016
9 10 11

Advertisement

loading
Need help?

Need help?

Do you have a question about the 3D Printer S1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Inno3D 3D Printer S1

  • Page 1     Inno3D 3D Printer S1 – User Guide Rev 1.0  Inno3D 3D Printer S1 – Cubic Design Mini 3D Printer User Manual                           9 10 11     Print Button   Filament Change Button Message / Status OLED display  ...
  • Page 2     Inno3D 3D Printer S1 – User Guide Rev 1.0    Section 1: Accessory list   1. PLA Filament         X 1 Spool (0.5Kg)  2. Filament guide tube      X 1   3. Filament mount        X 1  4. Filament guide tube stand    X 2  5. Power Supply Unit      X 1  6. A/C power cord       X 1   7. SD‐Card  ...
  • Page 3                          CAUTION: Power cable plug standard is various from different countries, please  refer to your country main power standard – wall socket, before plugging in the  power cable    2. Insert the power supply output plug (24V DC) to the 3D Printer power input socket                      3. Make sure the Inno3D 3D Printer S1 Power switch  is  in  “Power off” position      Power Off position              P/N: 60601 Rev 1.0 Jan 2016 ...
  • Page 4 5. Check all cables are connected with correct orientation, and all protection card  boards and foam are removed from machine  6. Install the print platform in the direction as shown below, and tightly fit it to the  platform slot in the 3D Printer                              7. Power on the Inno3D 3D Printer S1   8. “Printer Ready” message will be shown in LED display after Inno3D 3D Printer S1  Startup Logo                               ...
  • Page 5     Inno3D 3D Printer S1 – User Guide Rev 1.0    Section 4: Control and User Interface         1    2          1. Print Button     2. Change Filament Button     3. SD‐Card insertion indicator       4. PC connection indicator    5. OLED display for print progress and system message display    Section 5: Automatic Print Platform Calibration For the best print result, the 3D Printer should be kept in exact horizontal alignment (same  horizontal level of left and right position).  The following section explains the automatic print  platform leveling feature in this Inno3D 3D Printer S1.  Notice: Print Platform Calibration is only required after  a. Installing your 3D Printer,   b. Changing  the Extruder unit,  c. Cleaning  the print Nozzle  d. Repairing the 3D Printer, or ...
  • Page 6     Inno3D 3D Printer S1 – User Guide Rev 1.0    Print Platform Calibration procedures:  1. Press and keep holding the “Change Filament button” during system power on.        Hold the “Change Filament    Button” and power on the    System.                Release the “Change    Filament “button when    message display.        2. Release the button when you see “Calibration….. Wait……..” message     3. Print platform calibration process will be started and wait about 5 minutes for the  calibration process complete          ...
  • Page 7     Inno3D 3D Printer S1 – User Guide Rev 1.0      Section 6: Loading / Change Filament   1. Install the Filament Mount kit to the 3D Printer                                     Filament Mount kit can be installed at the “right”, “left” or “back”                                     side of the 3D Printer                   2. Insert the Filament to the Filament Guide Tube                                      Insert the Filament from spool to the Filament Guide Tube                  3. Press the “Change Filament” button      Change filament feature starts after pressing the button,    and “Change Filament” message will be shown on the   ...

  • Page 8: Section 7: The First Print

        Inno3D 3D Printer S1 – User Guide Rev 1.0    4. Insert the Filament to Extruder and Press “Change Filament” button simultaneously   (Hold the filament tight, and push it towards the Extruder filament inlet, you can feel  that the filament is moving down to the Extruder)                          After inserting the filament, you can see the filament is extruded from the nozzle    5. Hold the “Change Filament” button to complete the process, until the “Exit”  message display    Hold the “Change  Filament” button until    the “Exit” message    appear    Section 7: The First Print   After installing the Inno3D 3D Printer S1 and load the filament, now you can do the first print.  Notice:  A test print object is stored inside the 3D Printer.  You can test your printer functionality by  printing that test object.  1. In the “Printer Ready” state, just simply press the “Print” button.  The test object will be ...

  • Page 9: Section 8: How To Print

      Print from SD‐Card  Important Notice:  Only file named “print.gcode” in the SD‐Card will be printed from the Inno3D  3D  Printer  S1.    All  other  gcode  files  with  different  file  name  will  not  be  printed.    You  should  rename the gcode file to “print.gcode” before printing it from SD‐Card.  1. Ensure your gcode file is stored in SD‐Card, and the file name is named as “print.gcode”  2. Insert the SD‐Card in the SD‐Card slot of the 3D Printer  3. The SD‐Card insertion indicator will be light up with blue color  4. Check the filament is loaded and “Printer Ready” is shown on Inno3D 3D Printer S1  display  5. Simple press the “Print” button to print your 3D Model      Press the “Print” button       ...
  • Page 10     Inno3D 3D Printer S1 – User Guide Rev 1.0      2. Execute the Inno3D 3D Printer S1 application program*                3. Select the correct print profile and build the gcode file   4. Connect the Inno3D 3D Printer S1 with the application by clicking the “connect” icon in  application                5. Check the filament is loaded and “PC  Connected” message is shown on 3D Printer  6. Click the “Print” icon in application to print the 3D model                  *Note:  Refer to Section  9, for the basic operation and control instruction of the Inno3D 3D Printer S1 application     ...
  • Page 11     Inno3D 3D Printer S1 – User Guide Rev 1.0    Section 9: Using Inno3D Printer S1 Application Software Before starting the application: Create 3D Model  Convert the saved  Save the 3D  / or Download 3D  STL file to Gcode  Model as "STL"  Model from  file format for  file format Internet printing   Application Software installation:    Minimum System requirement :      Microsoft® Windows® 7 / 8 with 8GB system memory    Intel® or AMD® system with Dual‐core processor or above    Minimum 20GB free space is available    The application software and USB driver for your Inno3D 3D Printer S1 can be found in the  bundled SD‐Card  “Application” folder, or  it can be downloaded from Inno3D website.    Important Notice:  USB device driver must be installed before installing the application software,    otherwise the 3D Printer cannot be connected to your PC System.   Driver and Software installation:  1. Install the USB device driver for your Inno3D 3D Printer S1 ...
  • Page 12     Inno3D 3D Printer S1 – User Guide Rev 1.0    2. Install the Inno3D 3D Printer S1 Application  a. Double click the “3DPrinterS1V10.exe” (note: V10 is the version number, which will  be changed for the latest application release) file and follows the on screen  instruction by pressing “next” –> “Agree.” ‐> “Install”.  The Inno3D 3D Printer S1  application software will be installed in your system automatically.    b. The Inno3D 3D Printer S1 data file is in “Gcode” file format, all 3D objects which are  created in your CAD application software must be converted to “Gcode” file format  before sending to print.    c. Inno3D 3D Print S1 PC application is the software which can convert your 3D objects  from “STL” file format to “Gcode” file format for printing.        Use the Inno3D 3D Printer S1 PC Application:       Modify  Modify  Import the  Select Print  Build  Model  Model  Print Model STL file Profile Gcode file Orientation Scale  ...
  • Page 13     Inno3D 3D Printer S1 – User Guide Rev 1.0      Import the STL File:    1. Double click the Inno3D 3D Printer S1 Application software icon, and wait the  application start.        2. Click the “Import” icon to read your 3D Model in “STL” file format.          The 3D Model will be imported and show in the print area of the Application screen          Print Area              Note: Imported model will be centered in the print area, and the X, Y, Z orientation are  the same as your CAD data file                 ...
  • Page 14     Inno3D 3D Printer S1 – User Guide Rev 1.0    Select Print Profile:    1. Inno3D 3D Printer S1 Profile Types:    N04F = use 0.4mm nozzle to print    PLA = PLA filament        FINE = 0.13mm layer resolution    NORMAL = 0.2mm layer resolution      QUICK = 0.3mm layer resolution      a. Before you print the 3D Object, the print profile should be selected first.  b. The print profile can be selected at the upper right drop down menu of the  application software.  c. The  Inno3D 3D Printer S1 extruder is bundled with the “N04F” nozzle  – This will be the default setting    Modify Model Orientation:    1. Orientation:         ...
  • Page 15 Build Gcode file:    1. Build:  a. After  modifying  the  3D  model  in  application,  the  3D  Model  can  be  converted  to  Gcode file format by pressing the build icon. The file which you have imported will  be  converted  to  “Inno3D  3D  Printer  S1  GCode”  file  format  automatically.    The  converted files will automatically be saved in the same folder of your STL file.    b. Converted Gcode file will be saved as TWO files:  i. Filename same as STL file with “.gcode” extension  ii. Filename as “print.gcode” ...
  • Page 16     Inno3D 3D Printer S1 – User Guide Rev 1.0       Enable  Platform  Tape:  The  Platform  Tape  is  a  103mm  x  118mm  blue  color  sticker  which  bundled  with  Inno3D  3D  Printer  S1.    With  Platform  tape,  your  print object will not be deformed or bended during the print process.    Platform Tape          ...
  • Page 17     Inno3D 3D Printer S1 – User Guide Rev 1.0    g. Press the “Print” icon to print the 3D Object directly to the Inno3D 3D Printer              2. Print from SD‐Card:  a. If you want to keep the Gcode print file in SD‐Card and print it later, just simple  browse the folder (.gcode file will be generated in the same folder of your STL  object which you were imported for converting).      b. Copy the gcode with filename “print.gcode” in the folder to the root directory of  the SD‐Card (For example: convert the 3D Model file “circle.stl” in application,  the application will create TWO gcode file,  with filename “circle.gcode” and  “print.gcode”.  Please copy the print.gcode file to the SD‐Card instead of the  circle.gcode)    c. Insert the SD‐Card to the Inno3D 3D Printer S1 SD‐Card slot            d. Ensure the SD‐Card insertion indicator is turned ON (Blue light)  e. Simply press the “Print” button for printing the 3D Model      Press the “Print” button ...
  • Page 18     Inno3D 3D Printer S1 – User Guide Rev 1.0      Wait the Nozzle temperature and the print platform temperature reaches the  default setting, and the model will start to print.      [CAUTION]:   Don’t touch the Extruder and Platform during Extruder and platform pre‐ heating and printing operation.  Extremely high temperature on the Extruder and    Platform surface.     Section 10: 3D Printer Control in Application   When the Inno3D 3D Printer S1 is connected to the Application program, all buttons of the 3D  printer disabled. The 3D Printer can only be controlled by the Application Program.           To control the Inno3D 3D Printer S1:  1. Click the “Control” icon        2. The 3D Printer Control Menu will be shown               ...
  • Page 19     Inno3D 3D Printer S1 – User Guide Rev 1.0    3. X, Y, Z Axis Control        Move X, Y, Z or all three Axis to the Home Position  4. Move  X‐Axis (Left or Right)    Move X‐Axis in position of “0.1mm”,  “1.0mm” or “10mm”       5. Move Y‐Axis  (front or Back)    Move Y‐Axis in position of “0.1mm”,  “1.0mm” or “10mm”                 6.  Move Z‐Axis (Up or Down)    Move Z‐Axis in position of “0.1mm”,  “1.0mm” or “10mm”              ...

  • Page 20: General Safety

        Inno3D 3D Printer S1 – User Guide Rev 1.0    Appendix I:      General Safety   CAUTION:  The power supplies and internal circuitry in the Inno3D Printer system may produce high  voltages and energy hazards, which can cause bodily harm.  Only trained service technicians are  authorized to remove the covers and access any of the components inside the 3D Printer.    CAUTION: The Inno3D Printer should be “Power Off” by pressing the power switch to “OFF” position  before connecting or disconnecting the main power supply cables.  CAUTION: Plug the power cord in wrong socket /or location may damage your 3D Printer.  Please  ensure the power cord is inserted in correct orientation and socket before powering on your 3D  Printer              WARNING:  To prevent the spread of fire, keep candles or other open flames away from the 3D  Printer at all times.            P/N: 60601 Rev 1.0 Jan 2016 ...
  • Page 21     Inno3D 3D Printer S1 – User Guide Rev 1.0    When operating your 3D Printer:   Do not restrict airflow into the 3D Printer by blocking any vents or air intakes.   Avoid placing loose papers underneath your 3D Printer   Do not push any objects into the air vents or openings of your 3D Printer.  Doing so can  cause fire or electric shock by shorting out interior components   Do not use your 3D Printer in a wet environment, for example, near a bath tub, sink, or  swimming pool or in a wet basement.   To help prevent electric shock, plug the 3D Printer power cables into properly grounded  electrical outlets.  This cable is equipped with three‐prong plugs to help ensure proper  grounding.  Do not use adapter plugs or remove the grounding prong from a cable.  If you  must use an extension cable, use a 3‐wire cable with properly grounded plugs.       Position 3D Printer cable and power cables carefully.  Route cables so that they cannot be  stepped on or tripped over.  Be sure that nothing rests on any cables.   Do no modify power cables or plugs.  Consult a licensed electrician or your power company  for site modification.  Always follow your local/national wiring rules.   Before you clean your 3D Printer, disconnect power cable from the electrical outlet.  Clean  your 3D Printer with a soft cloth only.  Do not use liquids or aerosol cleaners, which may  contain flammable substances.   Clean the air vents on sides of the 3D Printer with a clean, damp cloth.  Lint, dust and other  foreign materials can block the vents and restrict the airflow.   The optimal operating temperature and humidity for the 3D printer is between 10C and 35C,  and humidity of between 20% and 50% (Relative Humidity with Non‐condensing  environment); Operating outside these limits may result in low quality print models.   ...
  • Page 22     Inno3D 3D Printer S1 – User Guide Rev 1.0    Appendix II:    RADIO AND TELEVISION INTERFERENCE   FCC Statement  1. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

  • Page 23: Copyright Notice

        Inno3D 3D Printer S1 – User Guide Rev 1.0    DISCLAIMER  The information presented in this document is for informational purposes only and may contain  technical inaccuracies, omissions and typographical errors.  The information contained herein is  subject to change and may be rendered inaccurate for many reasons, including but not limited to  product and specification changes, component and motherboard version changes, new model  and/or product releases, product difference between differing manufacturers, software changes,  BIOS flashes, firmware upgrades, or this like.  InnoVISION assumes no obligation to update or  otherwise correct or revise this information.  However, InnoVISION reserves the rights to revise this  information and to make changes from time to time to the content hereof without obligation of  InnoVISION to notify any person of such revision or changes.  InnoVISION makes no representations or warranties with respect to the contents hereof and  assumes no responsibility for any inaccuracies, errors or omissions that may appear in this  information.    Copyright Notice  © Copyright 2016, InnoVISION Multimedia Limited.  All rights reserved.  The Inno3D, Inno3D Logo,  are the registered trademarks of InnoVISION Multimedia Limited in Asia, Europe and / or other  countries.   All other trademarks and registered trademarks are the property of their respective  owners.          P/N: 60601 Rev 1.0 Jan 2016 ...
