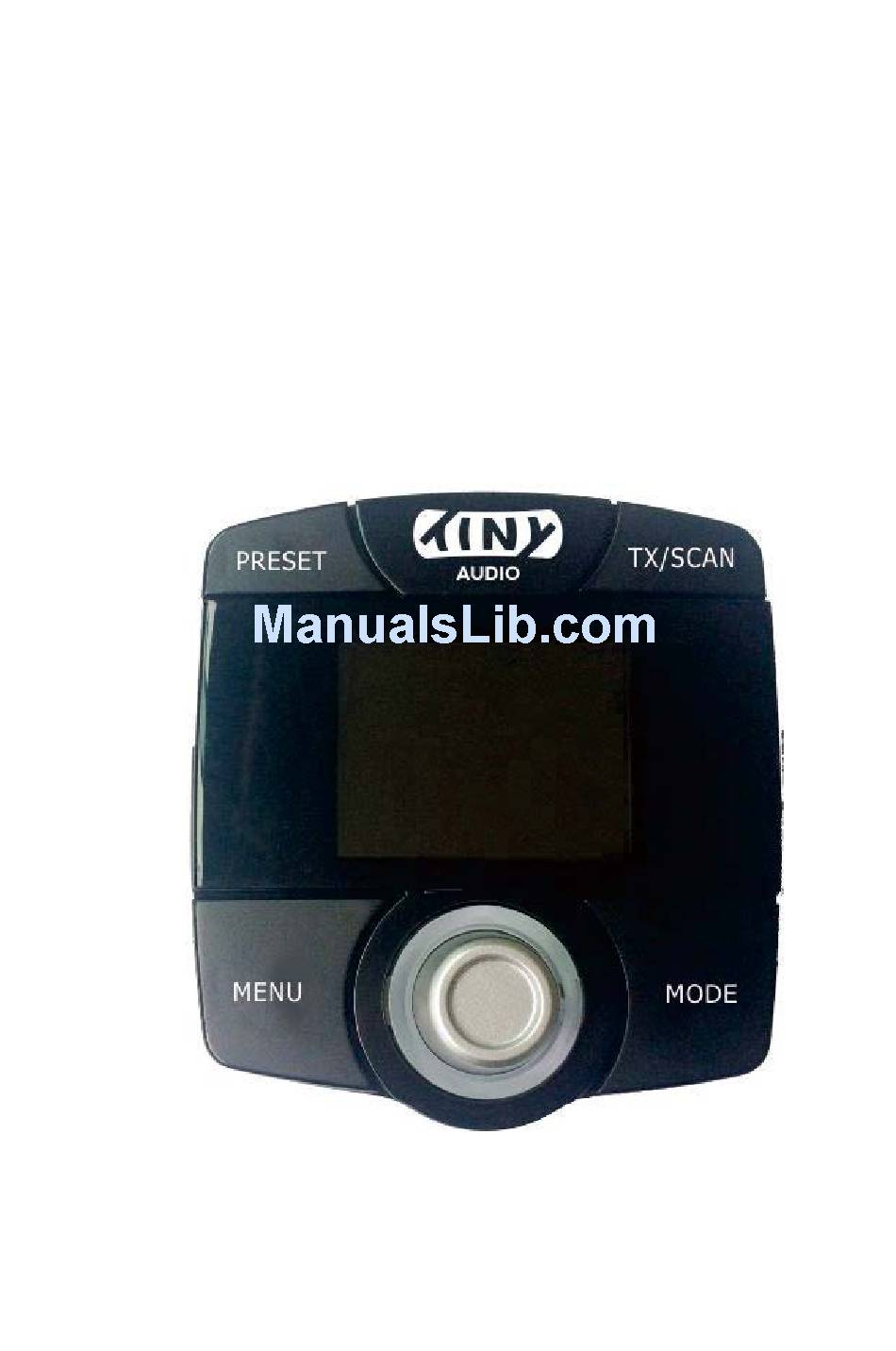

- Page 1 English TINY AUDIO C6 Please read carefully before using this product Side 1...
-
Page 2: Safety Instructions
Safety Instructions: Do not use this radio near water. Clean with dry cloth. Do not block any ventilation openings. Do not use near heat objects. Use accessories provided by manufacturer. Do not dispose this radio to rain or moisture. Do not allow this unit to be exposed to water, steam, sand or other environmental hazards. - Page 3 Controls: PRESET Button MENU Button MODE Button TX/SCAN Button Tuning Knob and Confirmation Button Stand Holder Slot Power ON/OFF Switch Power Supply Cable Socket 3.5mm Line In or Line Out Jack 10. Antenna Jack Side 3...
- Page 4 5. Dash/window mounting bracket 6. Dual USB charger for 12/24V Note: All accessories are designed to work specifically with Tiny Audio C6. Please do not use third party cables as these may not work and cause warranty invalidation. Side 4...
- Page 5 2. Connect one end of the USB power supply cable to Micro USB socket in TINY AUDIO C6 and the other end to dual USB car charger. Plug the dual USB car charger to the car cigar-lighter socket.
- Page 6 2. Connect your car audio stereo speaker “Aux-in” or “Line-in” to the “LINE OUT” jack on the right-hand side of TINY AUDIO C6 with the provided 3.5mm audio cable. Remark: In “AUX OUT” mode, there will be no FM transmission to the car stereo.
- Page 7 Then tune your car FM radio system to match the selected “vacant” frequency (TX FREQ) for transmission of the audio signal from TINY AUDIO C6 to your car stereo audio system. Remark: To enable FM transmitter, you have to set the device into “AUX IN”...
- Page 8 frequency will be shown at the top of the blue bar, e.g. TX108.0MHz. Remarks: “Vacant frequency” means there is no any radio broadcasting content or noise when the frequency is selected. Search and select DAB+ channels: Press the “MODE” button until “DAB+ Radio” mode is found.
- Page 9 Service Information: DAB+ mode The Service Information display -The Service Information data will be displayed with scrolling text which is being broadcasted from the station. While listening to DAB+, the display will show the followings if applicable. Channel Name Frequency Multiplex Name（DLS）...
- Page 10 Manage the Preset Stations: Storing the Preset Stations: To program and store your favorite DAB+ preset stations: To select a favorite DAB+ station using Tuning Knob. Press and hold “PRESET” button for 3 seconds to enter “Store Preset” mode. Use Tuning Knob to scroll up or down to select a number in memory to store your favorite station.
- Page 11 Removal of Preset Stations: To delete all of your favorite DAB+ preset stations, press and hold “MENU” button to enter menu mode, use Tuning Knob to search for “Delete All Presets” and confirm by pressing Tuning Knob. Then all the memory of presets will be cleared. Selection of Screen Background and Font color: The color of screen background and font can be set to four different combinations to match with your overall...
- Page 12 Connecting and Mounting DAB+ Antenna inside the car: Stick the antenna film to the glass as indicate in the diagram, gently applying pressure to remove any air bubbles. Remove the adhesive backing from the amplifier block and stick to the window glass. Remove the adhesive backing from the earth sheet on the amplifier block and stick this to the metal of the A pillar.
- Page 13 It needs to use alcohol to clean windscreen in the front of the car as the red square in the below photo Tear off the separate film of 1 （3）Stick the antenna film on the windscreen in the front of the car which the distance is 15cm from the top of car and 2cm from A rod.
- Page 14 （4） Tear off the separate film of 2. Side 14...
- Page 15 （5）Tear of the separate film which is in the back of the antenna connected box （6）Dismantle the plastic cover of A rod and put the ground plate into A rod Side 15...
- Page 16 (7) Stick the points of antenna connected box as photo 7-2 1~3 on the antenna film as photo 7-1 1~3 Connecting AUX IN: The TINY AUDIO C6 features a 3.5mm Aux-IN jack on the right-hand side. External analog audio source from iPad/iPhone/iPod/Tablet/Android phone or MP3 players etc.
- Page 17 “AUX IN” and confirm by pressing Tuning Knob. Connect an external audio source such as iPad2/iPhone/iPod or MP3 player etc. into “AUX IN” jack on the right-hand side of TINY AUDIO C6 with the provided 3.5mm audio cable. Charging iPad/iPhone/iPod/mobile phones/tablets/camera:...
- Page 18 Button Light Control: Press and hold “MENU” button to enter menu. Use Tuning Knob to scroll up or down to select “Button Light” and confirm by pressing Tuning Knob. Use Tuning Knob to select “ON” or “OFF” for button light and confirmed by pressing Tuning Knob. Select Language: Press and hold “MENU”...
- Page 19 “Version” and confirm by pressing Tuning Knob to see the current software version of the device. Press “MODE” button exit menu. Product Specification: Product Model: TINY AUDIO C6 Radio format support: DAB+ and FM transmitter DAB+ frequency: Band III (174.00 –240.00MHz) FM transmission frequency: 87.5—108MHz Audio Line-Out : 3.5mm stereo jack...
- Page 20 CE-R&TTE (EN300 328, EN301 357-1,EN301 357-2, EN301 489-1, EN301 489-9, EN301 489-17, EN55013, EN55020, EN60950-1, EN62479) *Information of this user manual is subject to change without prior notice. Tiny Audio is distributed by TT Micro AS – Salg@ttmicro.no – www.ttmicro.no Norsk...
- Page 21 Les veiledningen nøye før produktet tas i bruk Side 21...
- Page 22 Sikkerhetsinstruksjoner: Ikke bruk radioen i nærheten av vann. Rengjør med tørr klut. Ikke blokker ventilasjonsåpninger. Ikke utsett radioen for varme. Bruk tilbehør fra produsenten. Ikke utsett radioen for fukt eller sand. Side 22...
- Page 23 Controls: PRESET Button MENU Button MODE Button TX/SCAN Button Tuning Knob and Confirmation Button Stand Holder Slot Power ON/OFF Switch Power Supply Cable Socket 3.5mm Line In or Line Out Jack 10. Antenna Jack Side 23...
- Page 24 4. Intern DAB+-antenne, vindus antenne 5. Selvklebende holder 6. Dobbel USB-billader med 12V uttak Merknad: Alt tilbehør er utviklet spesielt for å fungere med Tiny Audio C6. Ikke benytt uoriginale kabler, da disse kan forstyrre produktet og i verste fall påføre skader. Side 24...
- Page 25 Bruke den digitale DAB+-radiomottakeren: Installer enheten på dashbordet ved hjelp av den selvklebende holderen (tørk helst av området før på klebning). Koble den ene enden til strømkabelen til Micro USB-uttaket i radiomottakeren og den andre enden til den doble USB-billaderen. Koble billaderen til sigarettenneren i bilen.
- Page 26 “MENU”-knappen. Trykk kort på “MODE”-knappen for å gå ut av menyen. Koble bilhøytalerens “Aux-in” eller “Line-in” til “LINE OUT” på høyre side av TINY AUDIO C3+ med den medfølgende 3,5 mm lydkabelen. Merknad: Når “Aux-ut” modus benyttes, så sendes ikke FM signaler til bilens stereo.
- Page 27 “ledige” frekvens (TX FREQ) vises på toppen av skjermen, f.eks. TX108.0 MHz Sett bilens FM-radio på den valgte “ledige” frekvensen (TX FREQ) for å motta signaler fra DAB+-radioen til bilstereoen. Det kan være praktisk å lagre denne som et forvalg på bilradioen. Merknad: For å...
- Page 28 Bruk dreiebryteren til å velge ønsket DAB+-kanal Eller trykk “MENU”-knappen for å komme i Preview-modus, bruk dreiebryteren til å bla opp eller ned, velg ønsket DAB+-kanal og trykk “MENU”-knappen igjen for å velge. Du kan også trykke og holde “TX/SCAN”-knappen i 3 sekunder for å...
- Page 29 Signalstyrke FM-sendefrekvens Administrere forhåndsinnstilte stasjoner: Lagre forhåndsinnstilte stasjoner: Før man skal lagre preset, må man vente til C3+ har lastet inn stasjonen helt og tekst om sang / program har kommet opp. Programmere og lagre favoritter blant forhåndsinnstilte DAB+-stasjoner, Velg en favorittstasjon med dreiebryteren, Trykk og hold “PRESET”-knappen i 3 sekunder for å...
- Page 30 Trykk på “PRESET”-knappen igjen for å bekrefte og gå ut av valgmodus for forhåndsinnstilte stasjoner. Administrere anrop Ved innkommende anrop, ringer TINY AUDIO C3+ med en ringetone. Trykk “PRESET”-knappen for å besvare et anrop og samtidig vil telefonvolumet vises nederst på skjermen. Volumet kan justeres med dreiebryteren.
- Page 31 Trykk “PRESET”-knappen for å pare eller pause musikken. Administrere Bluetooth-enhetene Pare en telefon Følg fremgangsmåten nedenfor for å pare TINY AUDIO C3+ for første gang: Trykk på “MODE” -knappen til du kommer til “Bluetooth” -modus I “Bluetooth” -modus, trykk og hold “TX/SCAN”-knappen for å...
- Page 32 TINY AUDIO C3+ er på. TINY AUDIO C3+ kobler seg automatisk til den siste telefonen du brukte den med. Hvis du vil koble TINY AUDIO C3+ til en annen telefon du har paret, men ikke den siste, kan du trykke og holde “TX/SCAN”-knappen for å...
- Page 33 Hvis du vil koble TINY AUDIO C3+ til en annen telefon mens den første telefonen fremdeles er koblet til, kan du tvinge avkobling fra den første telefonen ved å trykke og holde “TX/SCAN”-knappen for å komme i paringsmodus igjen og et blinkende Bluetooth-ikon vil vises på...
- Page 34 Valg av bakgrunnsskjerm og fontfarge: Det finnes fire ulike kombinasjoner av bakgrunnsskjerm og: Sort bakgrunn/hvit font Sort bakgrunn/blå font Sort bakgrunn/oransje font Følg fremgangsmåten nedenfor for å endre farge: Trykk og hold “MENU”-knappen i 3 sekunder for å komme inn i “Colour Setting”-menyen å bekrefte Bruk dreiebryteren til å...
- Page 35 Koble til og montere DAB+-antennen inni bilen: Vindu antenne feste på følgende måte Ikke fest DAB-antennen over varmetråder, på et sted som hindrer førerens utsikt, eller på et sted som kan oppleve forstyrrelser av metall. Kabler må ikke strekkes slik at de blir til hinder for manøvrering av kjøretøyet eller kollisjonsputenes funksjon.
- Page 36 Bruk alkohol våtserviett for å rengjøre overflaten på ruten godt. Ta av beskyttelses filmen. Side 36...
- Page 37 Fest antenne til ruten 15 cm fra topp og 2 cm fra A-stolpen. Ta av film del 2 Ta av film som beskytter antenne kontakt. Side 37...
- Page 38 Ta av tape på forsterker til antenne og klargjør til feste på vindu. Fest antenne til følgende punkt på bilde, så kontakt flater på forsterker får kontakt med antenne på vinduet. Side 38...
- Page 39 Koble til Aux-IN: TINY AUDIO C3+ har en 3,5 mm Aux-IN-kontakt på høyre side. Ekstern analog lydkilde fra iPad/iPhone/iPod/Tablet/Android-telefon eller MP3-spillere osv. kan kobles til trådløst via FM-overføring til bilstereoen. Koble til ekstern musikkspiller: Hvis du Trykk “MODE”-knappen til du ser “AUX IN”-modus.
- Page 40 Koble en ekstern lydkilde som iPad2/iPhone/iPod eller en MP3-spiller osv. til “AUX IN”-kontakten på høyre side av TINY AUDIO C3+ med den medfølgende 3,5 mm lydkabelen. Lade iPad/iPhone/iPod/mobiltelefoner/tablets/kamera: Bruk mobilens USB-kabel og koble til den doble USB-billaderen med 12V-kontakt. Koble den andre enden av kabelen til enheten og lad.
- Page 41 “Software Version” og bekreft ved å trykke “MENU”-knappen for å se gjeldende programvareversjon for enheten. Trykk “MODE”-knappen for å gå ut av menyen. Spesifikasjoner: Modell: TINY AUDIO C6 Radioformater som støttes: DAB+ og FM-overføring DAB+-frekvens: Band III (174.00-240.00 MHz) FM-sendefrekvens: 87.5-108 MHz Bluetooth: Versjon 2.1 Telefonhøyttaler ut: 1 W, 8Ω...
- Page 42 * Informasjonen i denne veiledningen kan endres uten forvarsel. Tiny Audio distribueres av TT Micro AS – Salg@ttmicro.no – www.ttmicro.no Side 42...
