Ambiano CZ23A-RM User Manual Manual

Convection countertop oven

Hide thumbs

Available languages

Quick Links

CONVECTION

COUNTERTOP OVEN

HORNO DE CONVECCIÓN

PARA MOSTRADOR

English......Page 3

Español.....Página 17

Table of Contents

Chapters

Need help?

Do you have a question about the CZ23A-RM and is the answer not in the manual?

Questions and answers

Frank Youakim

April 9, 2025

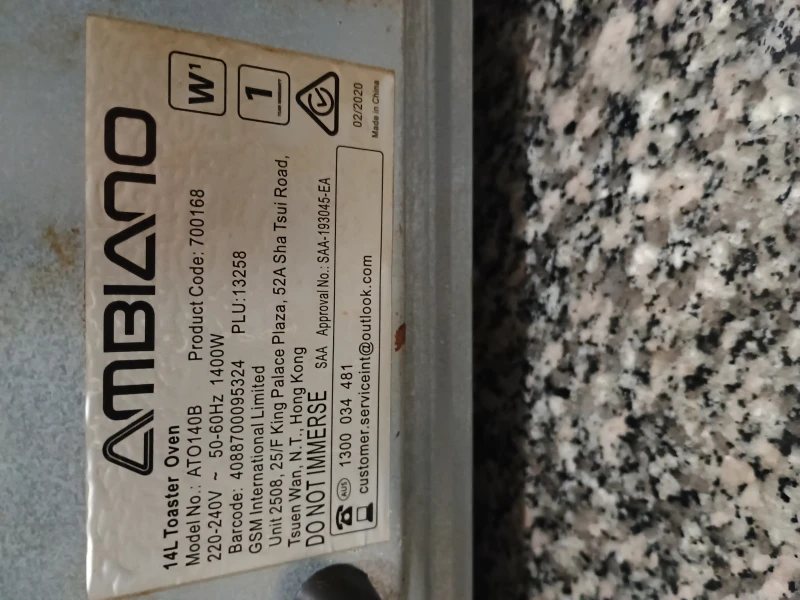

I need a manual for MBIANO 14L Toaster Oven Model No ATO149B Product Code 700168

Summary of Contents for Ambiano CZ23A-RM

Page 1 CONVECTION COUNTERTOP OVEN HORNO DE CONVECCIÓN PARA MOSTRADOR English……Page 3 Español…..Página 17...
Page 2: Table Of Contents
Contents Parts List…..……………………………………………………………3 Contents Assembly General Information.………………………………….……………..5 Safety Instructions User Instructions …………………………………………………….8 Cleaning and Maintenance……………………………..………….14 Other Useful Information……….………………………………….15 Technical Specifications Storing...
Page 3: Parts List
Convection Oven Parts List MAIN PARTS 1. Main Unit 2. Shelf 3. Shelf Handle 4. Baking Pan 5. Rotisserie Prongs & Skewer 6. Rotisserie Handle 7. Crumb Tray CONTENTS OF PACKAGING  Main Unit  (2) Wire Shelves & (1) Handle ...
Page 4: Assembly
Convection Oven Assembly ASSEMBLY 1. This convection oven comes fully assembled. 2. Unpack the convection oven from the box and remove the accessories from the inner box. 3. Remove any unwanted packaging materials such as cardboard, plastics or Styrofoam. 4. If it is not already separated from the oven, for packaging purposes, the crumb tray is located inside the oven under the safety guards.
Page 5: General Information
Convection Oven General Information GENERAL INFORMATION When using the Convection Oven, basic safety precautions should be observed. PLEASE READ AND SAVE ALL INSTRUCTIONS BEFORE USING THE CONVECTION OVEN. 1. Convection Ovens use an internal fan within the oven to help distribute the heat evenly.
Page 6 Convection Oven General Information 16. This convection oven gets very hot. ALWAYS USE OVEN MITTS WHEN INSERTING OR REMOVING ITEMS FROM THE HOT CONVECTION OVEN. 17. Do not cover any part of the convection oven with metal foil. Do not cover the crumb tray with metal foil as it can cause a fire hazard.
Page 7: Safety Instructions
Convection Oven Safety Instructions SAFETY INSTRUCTIONS WARNING: Read and understand all instructions. Failure to follow all instructions listed below may result in electric shock, fire or serious personal injury. The warnings, cautions, and instruction discussed in this instruction manual cannot cover all possible conditions and situations that may occur.
Page 8: User Instructions
Convection Oven User Instructions USER INSTRUCTIONS THIS OVEN GETS HOT! WHEN IN USE, ALWAYS USE OVEN MITTS OR POTHOLDERS WHEN TOUCHING ANY OUTER OR INNER SURFACE OF THE OVEN. 1. To insert the crumb tray, grab the angled section and tilt the tray down. Slowly slide it into the oven under the safety guard that protects the heating element.
Page 9 Convection Oven User Instructions BAKING  When cooking on the BAKE function, only the BOTTOM heating element is turned on.  This oven bakes using convection only. It is not necessary to alter the baking time or temperature from those given for a recipe or package directions. ...
Page 10 Convection Oven User Instructions  Turn the temperature knob to 150°F, the function and timer knobs to OFF and unplug the oven. BAKING GUIDE FOOD AMOUNT TEMPERATURE/TIME PROCEDURE Chicken parts 1-4 pieces to fit 375°F for 60-90 Should register minutes 180°F on meat thermometer.
Page 11 Convection Oven User Instructions TOASTING  When cooking on the TOAST function, BOTH heating elements are turned on.  It is not necessary to preheat the oven to toast but you may have more consistent results if you do.  Open the oven door and slide wire rack into the middle position and place up to 4 slices of bread (depending on the size of the bread) on the wire rack.
Page 12 Convection Oven User Instructions  Insert the square end of the skewer into the rotisserie anchor bracket on the left side of the oven.  Turn the temperature knob to 350°F and the function knob to BROIL (Only the top heating element will be on.) ...
Page 13 Convection Oven User Instructions  Trim excess fat from meats and score the edges to prevent the meat from curling.  Brush foods with a little oil & seasonings before broiling if desired.  Fish fillets are delicate and should be broiled using the bake pan or crumb tray. There is no need to turn the fish over during broiling unless you are using thick fillets.
Page 14: Cleaning And Maintenance
Convection Oven Cleaning and Maintenance CLEANING AND MAINTENANCE CAUTION: Always be sure that the Convection Oven is unplugged and completely cooled before cleaning or attempting to store the item. NEVER IMMERSE base in water or any other liquid. It is important to clean your Convection Oven thoroughly after each use to prevent sticky build ups that are difficult to clean later.
Page 15: Other Useful Information
Convection Oven Other Useful Information OTHER USEFUL INFORMATION Technical Specifications Model Number CZ23A-RM Rating Voltage 120V – 60Hz Nominal Power 1500W Storing  Always unplug the convection oven and allow it to cool completely before storing.  Store the convection oven in a dry location in the original box if possible ...
Page 16 Convection Oven Other Useful Information Contenido Lista de componentes………………………………………………..17 Contenido Ensamblaje Información general.………………………………….……………..19 Instrucciones de seguridad Modo de empleo ……..……………………………………………….22 Limpieza y mantenimiento……………………………..…………..30 Información adicional de utilidad…………………………………31 Especificaciones técnicas Almacenamiento AFTER SALES SUPPORT 888-367-7373 help@myproduct.care...
Page 17: Lista De Componentes
Horno de convección para mostrador Lista de componentes COMPONENTES PRINCIPALES 1. Unidad principal 2. Parrilla 3. Asidero para bandeja y parrilla 4. Bandeja para hornear 5. Espetón y puntas 6. Asidero para espetón 7. Bandeja para migas CONTENIDO DEL EMBALAJE ...
Page 18: Ensamblaje
Horno de convección para mostrador Ensamblaje ENSAMBLAJE 1. El horno de convección se entrega completamente ensamblado. 2. Saque el horno de convección de la caja y los accesorios de la caja interior. 3. Quite todos los materiales de embalaje como cartones, plásticos o espuma de poliestireno.
Page 19: Información General
Horno de convección para mostrador Información general INFORMACIÓN GENERAL Al utilizar el horno de convección, es necesario seguir unas precauciones de seguridad básicas. POR FAVOR, LEA Y GUARDE TODAS LAS INSTRUCCIONES ANTES DE USAR EL HORNO DE CONVECCIÓN. 1. Los hornos de convección usan un ventilador interno dentro del horno para ayudar a distribuir el calor de manera uniforme.
Page 20 Horno de convección para mostrador Información general 14. paredes y armarios. NO coloqué ningún objeto encima de la unidad mientras esté en uso. 15. No introduzca ningún objeto en el horno de convección. 16. NO toque las superficies calientes. Utilice manoplas para horno cuando el horno esté...
Page 21: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD ADVERTENCIA: Lea y comprenda todas las instrucciones. Si no se cumplen todas las instrucciones indicadas a continuación se pueden producir descargas eléctricas, incendios o lesiones graves. Las advertencias, precauciones e instrucciones que se detallan en este manual de instrucciones no cubren todas las condiciones y situaciones posibles que podrían suceder.
Page 22: Modo De Empleo
Horno de convección para mostrador Modo de empleo MODO DE EMPLEO ¡ESTE HORNO SE CALIENTA! UTILICE SIEMPRE MANOPLAS PARA HORNO O AGARRADERAS AL TOCAR CUALQUIER SUPERFICIE EXTERIOR O INTERIOR DEL HORNO CUANDO ÉSTE ESTÉ EN FUNCIONAMIENTO. 1. Para insertar la bandeja para migas, agarre la sección angulada e incline la bandeja hacia abajo.
Page 23 Horno de convección para mostrador Modo de empleo 8. Para obtener el mejor rendimiento de este horno: A. No lo llene excesivamente. B. Para evitar la pérdida de calor, no abra la puerta con demasiada frecuencia. C. Si se utiliza papel de aluminio para cubrir la comida siempre pliegue los bordes del mismo contra los lados del plato o de la bandeja para hornear.
Page 24 Horno de convección para mostrador Modo de empleo  RECUERDE: Cuando use la parrilla sobre la bandeja para hornear, asegúrese de que la comida no sobresalga de la bandeja de hornear para que los jugos no goteen sobre las resistencias. ...
Page 25 Horno de convección para mostrador Modo de empleo GUÍA DE HORNEADO ALIMENTO CANTIDAD TEMPERATURA/ PROCEDIMIENTO TIEMPO 1-4 piezas que El termómetro de carne Piezas de pollo 375 °F (190 °C) por quepan en la debe indicar 180 °F 60-90 minutos bandeja (82.2 °C).
Page 26 Horno de convección para mostrador Modo de empleo TOSTAR  Al cocinar con la función TOAST (Tostar), se encienden AMBAS resistencias.  No es necesario precalentar el horno para tostar, pero obtendrá resultados más consistentes si lo hace.  Abra la puerta del horno, introduzca la parrilla en la posición intermedia y ponga 4 rebanadas de pan (en función del tamaño del pan) en la parrilla.
Page 27 Horno de convección para mostrador Modo de empleo  Inserte el extremo puntiagudo del espetón en el orificio cuadrado situado en el lado derecho del horno. Puede hacer esto manualmente o con el asidero para espetón.  Inserte el extremo cuadrado del espetón en el soporte para dicho fin situado en el lado izquierdo del horno.
Page 28 Horno de convección para mostrador Modo de empleo GRATINAR  Al usar la función BROIL (Gratinar), sólo se enciende la resistencia SUPERIOR.  Para obtener los mejores resultados, precaliente el horno con la puerta cerrada a 450 °F por al menos 5 minutos antes de gratinar. ...
Page 29 Horno de convección para mostrador Modo de empleo GUÍA DE GRATINADO ALIMENTO CANTIDAD TEMPERATURA/ PROCEDIMIENTO TIEMPO Filetes o 1-6 piezas El termómetro de 375 °F (190 °C) por pechugas de carne debe indicar unos 12-15 minutos. pollo quepan en 180 °F (82.2 °C). Dar la vuelta una vez empanizado la bandeja...
Page 30: Limpieza Y Mantenimiento
Horno de convección para mostrador Limpieza y mantenimiento LIMPIEZA Y MANTENIMIENTO PRECAUCIÓN: Asegúrese siempre de que el horno de convección esté desenchufado y se haya enfriado completamente antes de limpiarlo o tratar de guardarlo. NUNCA SUMERJA la base en agua o cualquier otro líquido. Es importante limpiar el horno de convección a fondo después de cada uso para evitar acumulaciones pegajosas que son difíciles de limpiar después.
Page 31: Información Adicional De Utilidad
Horno de convección para mostrador Información adicional de utilidad INFORMACIÓN ADICIONAL DE UTILIDAD Especificaciones técnicas Número de modelo CZ23A-RM Voltaje nominal 120V – 60Hz Potencia nominal 1500W Almacenamiento  Desenchufe siempre el horno de convección y permita que se enfríe completamente antes de guardarlo.
Page 33 WARRANTY CARD CONVECTION COUNTERTOP OVEN...
Page 34 Warranty conditions Dear Customer, The ALDI warranty offers you extensive benefits compared to the statutory obligation arising from warranty: Warranty period: 2 years from date of purchase. 6 months for wear parts and consumables under normal and proper conditions of use (e.g. rechargeable batteries). Costs: Free repair/exchange or refund.
Page 35 TARJETA DE GARANTÍA HORNO DE CONVECCIÓN PARA MOSTRADOR...
Page 36 Condiciones de la garantía Estimado cliente: La garantía de ALDI le ofrece amplios beneficios en comparación con la obligación legal que se deriva de una garantía: Período de garantía: 2 años a partir de la fecha de la compra. 6 meses para las piezas de recambio y consumibles en condiciones normales y adecuadas de uso (por ejemplo, baterías recargables).
Page 38 DISTRIBUTED BY • DISTRIBUIDO POR: ALDI INC., BATAVIA, IL 60510 www.aldi.us MODEL: CZ23A-RM PRODUCT CODE: 43674 08/2016...
