- Page 1 Analog Drive Multi-circuit Analog Distortion Unit 日本語版 User Manual...
- Page 3 Analog Drive はじめに をお買い上げいただきありがとうございます。そして、おめでとうございます Analog Drive ! Analog なら、 台で 種類のアナログディストーションを使用できます。できる限り変わった、特徴的な方 Drive 法で信号やトーンを歪ませたいミュージシャンにとって理想的なギターペダルです。 このユーザーマニュアルでは、 Analog Drive の機能について説明します。 素敵なアナログ体験をお楽しみください。 - Elektron チーム...
- Page 4 重要な安全性とメンテナンスの指示 以下の指示をしっかりとお読みになり、 使用上のアドバイスに従ってください。 本製品を水の近くで使用しないでください。 画面やケースを、薬品などでクリーニングしないでください。埃や汚れや指紋を除去する際は、 柔らかく乾いた滑らかなクロスを使用します。汚れが落ちない場合は、水で布を少しだけ湿らせてか ら、ふき取ってください。クリーニングを行う前には、全てのケー ブルを外してください。製品が完全 に乾いてから、ケー ブルを再度接続してください。 メーカーの指示に従ってインストールしてください。使用を始める前に、本体を安定した場所に設置 する必要があります。 本体の設置場所の近くにあるコンセントに電源アダプターを接続してください。 本体を輸送する場合は、メーカー推奨の付属品または元の箱と緩衝材を使用してください。 本体を、ラジエーター、ヒートレジスター、ストー ブ、その他の熱を発生させる機器 （アンプを含む） の近くに設置しないでください。 本体の底面の通気口はふさがないでください。ユニットの保管場所に十分な空気の循環があることを 確認してください。 本製品は、アンプ、ヘッドフォン、スピーカーと組み合わせて使用することで、永久的聴力損失の原 因となりうる大音量を発生する可能性があります。大音量や不快なレベルの音量で長時間使用しない でください。 電源コードが踏まれたり、プラグ、ソケット、本体の接続部でねじれたりしないようにしてください。 メーカー指定の付属品を使用してください。 雷が発生しているとき、 長期間使用しないときには、 電源アダプターをコンセントから抜いてください。 修理を行うときは、 必ず資格のある修理担当者にご相談ください。 機器が何らかの損傷を受けた場合、 液体をこぼした場合、異物が機器内部に入った場合、機器に雨や水分がかかった場合、正常に動作し ない場合、落とした場合には点検修理が必要です。...
- Page 5 • 分解しないでください。本体内部にユーザーが自身で修理、調整できる部品はありません。必要な場 • 合は、専門のサービス技術者に修理を依頼してください。 電気的仕様で定められている制限を超えないようにしてください。 • Elektron の電源アタプター ‐ の安全に関する指示 アダプターは、屋内用として開発されております。屋外では使用しないでください。 • アダプターの通気性を確保するため、狭い場所には設置しないでください。過熱による感電や火災の • リスクを防止するため、 カーテンやその他の物体でアダプターの通気を妨げないでください。 直射日光にさらしたり、室温が ℃ を超える環境で使用したりしないでください。 • • 本体の設置場所の近くにあるコンセントにアダプターを接続してください。 電源コードが接続されているときには、アダプターはスタンバイモードになります。電源コードがコン • セントに接続されている 限り、 初期回路は常にアクティブです。 電源を完全に遮断する場合は、 電源コー ドをコンセントから抜いてください。 では、 認可の電源コードのみを使用してください。 • EU アレルギーに関する警告 • Analog Drive 下部のゴム製マットには、天然ゴムラテックスが使用されています。ラテックスのアレル ギーがある場合、注意してください。...
- Page 6 法的免責事項 この文書の情報は、予告なしに変更されることがあります。また、 による義務とみなされる Elektron べきものではありません。 は、この文書に存在するすべての誤記の責任を負いません。また、 Elektron Elektron は、この文書に記載される製品およびプログラムの改善または変更を、通知なしにいつでも 行うことができます。契約、過失、またはその他の行為に関わらず、この情報の使用または実施に伴っ て生じる、特別な、間接的な、あるいは結果として生じる損害または、使用、データ、または利益の損 失から生じる損害に対する責任を負いません。...
- Page 7 Elektron 3 年保証 Elektron 機器には、元の購入日から 年間の限定保証が付いています。保証サービスを申請するには、 元の購入日を証明できる請求書や領収書が必要です。保証期間中に機器の修理が必要な場合、部品や作 業の料金はかかりません。保証期間内に 機器を転売した場合、この保証も他の所有者に譲渡す Elektron ることができます。 シリーズの商品 （ シャツ、ステッカー、ポスターなど）は、本保証の Elektron Style 対象となりません。 本保証は、 事故、 過失、 誤用、 乱用、 不適切な設置または操作、 本機器のクイックガイドや完全なユーザー マニュアルの指示に従わなかった場合、製品の出荷 （請求は運送会社に行う必要があります） 、 Elektron または認定 修理センター以外の者による修理または修理しようとしたことに起因する損害、 劣化、 Elektron 故障の場合 機器が改造された場合や、シリアル番号が改ざん、修正または削除された場合 通常の 摩耗や定期的なメンテナンス 汗、腐食性のある環境や、極端な温度や湿度などのその他の外部要因 による劣化 電気系統のサージまたは関連の電気異常、落雷による破損またはその他不可抗力 不適...
-
Page 8: Table Of Contents
..............11 3. Analog Drive . -
Page 9: はじめに
と記載しています。 ノブ名は、大文字、太字、斜体で表記されます。例えば、 ノブは と記載しています。 "Gain" GAIN のような インジケータは、 と表記されます。 Active LED <ACTIVE> メニュー名は、大文字で表記されます。 メニューがこの例です。 太字の大文字は、例えば のようなパラメーター設定の選択肢に使用されています。 ユーザーマニュアル。 本マニュアルの著作権は に帰属します。 Analog Drive © 2016 Elektron Music Machines MAV AB 書面による許可なく転載することはいかなる場合でも禁止します。本マニュアルの情報は、予告なく変更する可能性があ ります。 Elektron の製品名、ロゴ、タイトル、単語またはフレーズは、スウェーデンおよび国際法によって登録され保護 されている可能性があります。 その他のすべてのブランドまたは製品名は、それぞれの所有者の商標または登録商標です。 本マニュアルの最終更新日 年 月 日 : 2016... -
Page 10: パネルレイアウトとコネクタ

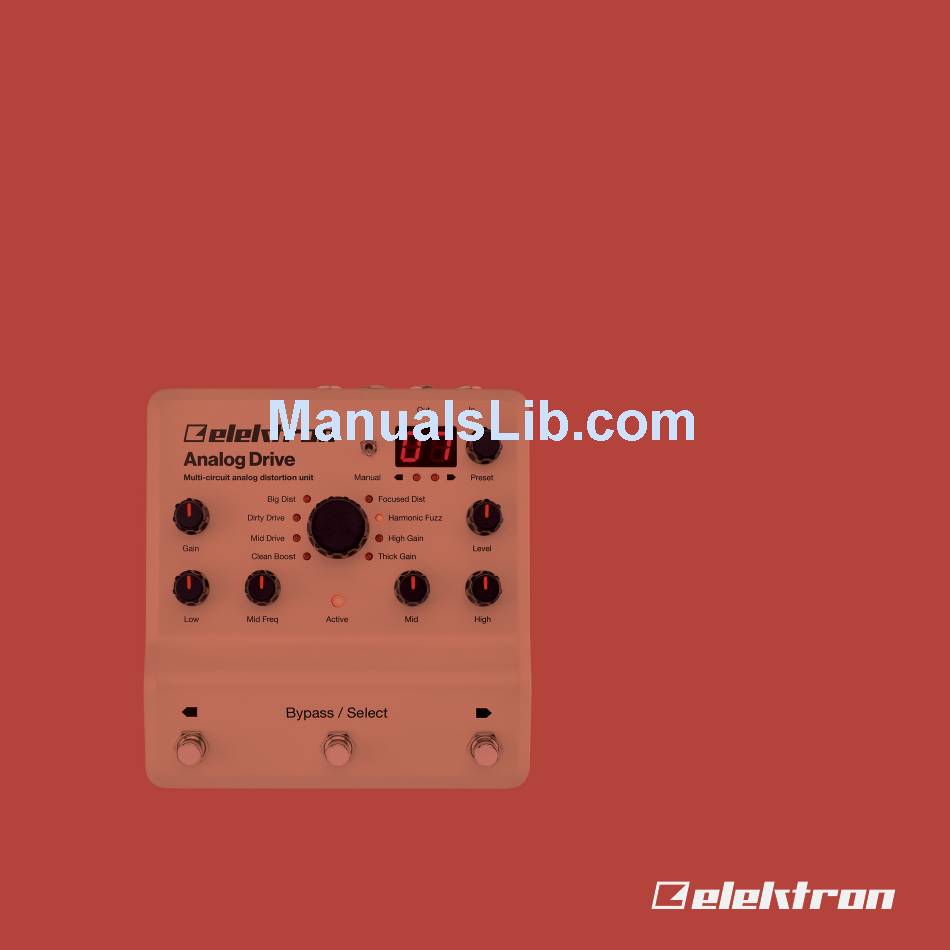

パネルレイアウトとコネクタ フロントパネル Analog Drive Multi-circuit analog distortion unit Manual Preset Big Dist Focused Dist Dirty Drive Harmonic Fuzz Mid Drive High Gain Gain Level Clean Boost Thick Gain Mid Freq Active High Bypass / Select GAIN: エフェクト回路に送信される入力信号のレベルを設定します。 CIRCUIT SELECTOR: エフェクト回路を... -
Page 11: 背面部コネクタ
<PRESET INDICATORS>: どちらの方向にノブを回すと、プリセットで設定されている値に対応する 位置が見つかるかを示します。 LEVEL: ペダルの全体的な出力レベルを設定します。 （イコライザー）高周波数のブースト量またはカット量を調整します。 HIGH: EQ [FOOTSWITCH RIGHT] 10. MID: EQ 中周波数のブースト量またはカット量を調整します。 11. <ACTIVE>: ペダルがアクティブかバイパスかを示します。 12. [FOOTSWITCH BYPASS/SELECT] パラメトリック 中周波数を調整します。 13. MID FREQ: 14. [FOOTSWITCH LEFT] 15. LOW: EQ 低周波数のブースト量またはカット量を調整します。 背面部コネクタ Input Output Exp Gain Exp Mid MIDI In MIDI Out 12 VDC 1 A... -
Page 12: Analog Drive
MIDI Out: MIDI Thru MIDI MIDI 外部 MIDI 機器の MIDI IN に接続します。 ケンジントンセキュリティスロット ケンジントンロックとケー ブルの接続に使用します。 電源入力 付属の 電源アダプタを使用して、電源コンセントに接続します。 PSU-3b 3. ANALOG DRIVE の接続 十分なケー ブルスペースがある床や、丈夫なテー ブルなどのしっかりした土台に、 を設置して Analog Drive ください。 を他の装置に接続する前に、全ての装置のスイッチがオフになっていることを確 Analog Drive 認してください。 付属の電源アダプタを電源コンセントに接続して、 の電源入力に小さいプラグを接続 Analog Drive します。 ギターを の... -
Page 13: 信号の流れ
信号の流れ 次の図は、 Analog Drive の一般的なオーディオの流れを示したものです。各コンポーネントが互いにどの ように通信しているかを確認できます。 オーディオ信号の流れ Bypass Effect Input Buffer Equalizer Output Circuit Level Gain ユーザーインターフェース プリセット には、ユーザー プリセットスロットが 個あります （ ∼ ） 。プリセットからいずれか Analog Drive のコントロール値を変更すると、ディスプレイの右下隅のドットが消えます。また、このドットは、どのプ リセットをロードするかを選択する時に、点灯状態で現在のプリセットを示します。プリセットを保存する と、これが、現在聞くことができる状態のプリセットになります。 プリセットのロード 方法 を回して、目的のプリセットを選択します。ディスプレイが点滅し、プリセットがまだロード PRESET されていないことを示します。 PRESET を押して、選択したプリセットをロードします。... - Page 14 方法 （減少）または （増加）を押して目的のプリセットを FOOTSWITCH LEFT] [FOOTSWITCH RIGHT] 選択します。スロットの増減は、いずれかのフットスイッチを押したままにすると ずつ進めること ができます。ディスプレイが点滅し、プリセットがまだロードされていないことを示します。 [FOOTSWITCH BYPASS/SELECT] を押してプリセットをロードします。 注意 新しいプリセットをロードせずに 秒以上が経つと、ディスプレイの点滅が停止し、アクティブな プリセット番号に戻ります。 プリセットの保存 を 秒間長押しします。最初に、 とディスプレイに表示されてから点滅し、プリセットが PRESET まだ保存されていないことを示します。 PRESET を回して、現在のサウンド設定を保存するプリセットスロットを選択します。 PRESET を押して保存します。 注意 プリセットを保存せずに 秒以上が経つと、ディスプレイの点滅が停止し、アクティブなプリセット 番号に戻ります。 プリセットのインジケーター プリセットを選択すると、リコールされたパラメーターの値と、ノブの現在の物理的な位置が異なる場合 があります。ノブを回すと、 <PRESET INDICATORS> LED により、プリセットで設定されている値に対 応する位置がノブのどちらの方向に見つかるかが示されます。ノブが、保存されている値に一致する位置 に来ると、両方の が短く点灯して、消灯します。...
-
Page 15: アクティブ
アクティブ 入力したサウンドにエフェクトをかけるには、 がアクティブになっていなければなりません。 Analog Drive ペダルがアクティブでない場合、 エフェクトはかかりません。 アクティブ状態のオンとオフを切り替えるには、 [FOOTSWITCH BYPASS/SELECT] を押します。エフェクトがアクティブかそうでないかは、 <ACTIVE> で示されます。 マニュアルモード MANUAL スイッチを上に切り替えると、マニュアルモードが選択されます。マニュアルモードでは、ディ スプレイと がオフになります。このモードでは、ペダルのコントロールで <PRESET INDICATORS> LED 直接、パラメーターを制御します。プリセットを保存またはロードすることはできません。マニュアルモー ドで作成したサウンドを保存する場合は、最初にマニュアルモードを終了してから、プリセットスロットに 保存してください。 エフェクト回路 • CLEAN BOOST ∼ のブースト範囲で、高い内部電圧で動作するため、十分なヘッドルームがあります。 20 dB • MID DRIVE 有名なグリーンストンプボックスのサウンドと同等のサウンドです。低音がもっと必要な場合は、ロー 設定を高くしてください。 • DIRTY DRIVE ダーティでスワンピーなサウンドです。低いゲイン設定にするとゲーティッシュな感触が得られます。... -
Page 16: ゲイン
• FOCUSED DIST 上中音域を強くフォーカスします。伝説的なギターペダルの拡張版ですが、よりフレキシブルです。 • HARMONIC FUZZ 滑らかな感触のオクター ブファ ズです。生産中止となったファ ズをベースにしています （ファ ズの名前は 非公開です） 。 • HIGH GAIN 高ゲインのクリアなサウンドです。弦の分離が良く、優れたサステインです。 • THICK GAIN ゲインの荷重を、多くのプリアンプよりも追加します。低音弦をパームミュートした時にクリスプなサ ウンドが得られ、 を使用してトッ プエンドがいくらか追加されます。 ゲイン GAIN: エフェクト回路に送信される入力信号の量を設定します。 5.6 EQ 各特性回路には、独自のイコライザー特性が設定されています。 低周波数のブースト量またはカット量を調整します。 LOW: EQ パラメトリック 中周波数を調整します。 MID FREQ: MID: EQ 中周波数のブースト量またはカット量を調整します。... -
Page 17: 設定
設定 には、ペダルの機能をカスタマイズすることができる設定がいくつかあります。これらの設 Analog Drive 定は、プリセットの一部ではなくグローバルに保存されます。 設定の変更 [FOOTSWITCH LEFT] および [FOOTSWITCH RIGHT] を 秒間長押ししてセットアッ プモードにし ます。ディスプレイに短く、 と表示され、セットアッ プモードになったことが示されます。現在の設 定も、ディスプレイに短く表示され、 つまたは つの回路 でも示されます。次に、選択した設 定の値の表示に変わります。 CIRCUIT SELECTOR を回して設定を選択します。 3. PRESET を回して、設定の値を変更します。 を長押しして、設定を保存し、セットアッ プモードを終了します。 4. [FOOTSWITCH BYPASS/SELECT] および を 秒間長押しすると、変更が保存されずに 5. [FOOTSWITCH LEFT] [FOOTSWITCH RIGHT] セットアッ... - Page 18 設定 表示 説明 ポートの動作を設定します。 Output Thru MIDI OUT オフです。ペダルからのデータのみを送信します。 OF = オンです。 からのデータを転送します。 ON = MIDI IN MM = MIDI 統合です。 MIDI IN ポートとペダルの両方からのデータ を統合して送信します。 ジャックを、 またはエクスプレッションペダルの信号を受 Expression Mid Exp Mid 信するように設定します。 エクスプレッション CU = CV エクスプレッションペダルの範囲を調整するには、まず エクスプレッ ションペダルを に接続します。 を押して、エクスプ...
- Page 19 設定 表示 説明 Preset PRESET ノブ （プログラムチェンジ）の宛先を設定します。 内部と外部 （ ） Destination MIDI 内部のみ I– 連続コントローラー （ノブ）の宛先を設定します。 Continuous 内部と外部 （ ） controllers MIDI 外部 （ ）のみ Destination – E = MIDI 内部のみ I– ディスティネーション なし – – = SysEx SysEx 送受信ユーティリティです。 注意...
-
Page 20: Os のアップグレード
6.3 OS のアップグレード ポートを使用して、 のオペレーティングシステムを更新することができます。 MIDI In Analog Drive SysEx ファイルを送信するには、 Windows または Mac OS で使用できる無料の SysEx ユーティリティソ フトウェア （あるいはその他互換性のある ソフトウェア）を使用します。 ファイルお SysEx OS SysEx よび ソフトウェアは、 Elektron の サイトからダウンロードできます。 OS SysEx ファイルの送信に使用するデバイスを、 Analog Drive の MIDI In に接続します。 PRESET ノブを押したまま、コンセントに電源アダプタを接続して... -
Page 21: テクニカルインフォメーション
チッ プ入力レベル : -5 V ~ +5 V 物理的仕様 リングより供給される電圧 : +5 V 頑丈なキャストアルミニウム筐体 エクスプレッションペダルおよび 対応 サイズ （ : W171xD177xH62mm 6.8x7.0x2.5 機器の消費電力 、標準 : 5W 400 mA インチ） （ジャック、ノブ、フットスイッチを含む） 対応 電源 Elektron : PSU-3b 重量 約 （ ） 1.2kg 2.7lbs... -
Page 22: 著作権表示と連絡先情報
製品の設計および開発 Oscar Albinsson 連絡先情報 Ali Alper Çakır Magnus Forsell サイト Elektron Web Anders Gärder http://www.elektron.co.jp Mattias Rickardsson 会社所在地 Kilo Design Elektron Music Machines Japan K.K. その他設計 〒 151-0053 Johan Damerau 東京都渋谷区代々木 4-28-8 Ufuk Demir 村田マンション 号 Thomas Ekelund 電話 Jon Mårtensson... -
Page 23: 付録 A: Midi
A: MIDI 付録 この付録では、 の 仕様の一覧を記載します。 Analog Drive MIDI プログラムチェンジ 。 • : 0–99 モード ビット、 、 。 が 相当。 • CV : 10 MSB7 LSB3 MSB = 64 エクスプレッションペダルモード ビット。 、 。 • MSB7 LSB2 ビット。 、 。 • MIDI CC: 8...
